人教版九年级物理全册第十五章第二节电流和电路同步练习
人教版物理九年级第十五章第二节电流和电路同步练习
一.填空题
1.电荷的定向移动形成.
答案：电流
知识点：电流的形成．
解析：
解答：电流是电荷的定向移动形成的．
分析：电荷的定向移动形成电流：正电荷定向移动形成电流，负电荷定向移动形成电流，正负电荷同时向相反方向移动形成电流．
2.二极管由材料制成，在社会各领域应用广泛.小满在学习了二极管的相关知识后，将二极管与电流表串联起来(如图所示)，对电流表起保护作用，这是利用了二极管的特性.
答案：半导体；单向导电．
知识点：半导体的特点．
解析：
解答：二极管是由半导体材料制成的，具有单向导电性，把它和电流表串联起来，能够防止电流表因正负接线柱接反而损坏，从而对电流表起到保护作用．
分析：二极管是由半导体材料制成的，有两根引线，一根为正极，另一根为负极；二极管的导电性能很特
殊，它只允许电流从它的正极流向负极，不允许从负极流向正极．
3.物理学中规定：定向移动的方向为电流的方向.
答案：正电荷
知识点：电流方向
解析：
解答：电流的形成有多种情况，物理学中把正电荷定向移动的方向规定为电流的方向．
分析：把正电荷定向移动的方向规定为电流的方向．
4.如图所示，是发光二级管的示意图.当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电流处于___________(选填“短路”或“开路”)状态，这说明发光二极管具有。
人教版九年级物理全册：15.2“电流和电路”综合检测练习题
人教版九年级物理全册：15.2“电流和电路”综合检测练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于电的认识，错误的是（）A．电源是提供电压的装置，电压是形成电流的原因B．烧坏保险丝说明电路中肯定发生了短路C．串联电路的开关控制整个电路的通断D．用电器能将电源提供的电能转换成我们所需要的能2 . 为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．一个中学生站立时对地面的压强约1.6×104Pa B．节能灯的电流约为2AC．正常人的步行速度约4m/s D．洗澡水的温度约60℃3 . 下列电路连接注意事项中，叙述错误的是A．连接过程中开关必须断开B．电池两极的导线不能直接相连C．接在接线柱上的导线应顺时旋紧D．开关应该与被控制电路元件并联4 . 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的三个LED灯工作时互不影响，应将它们串联C．榔头的前端做得很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属5 . 在如图所示的四个电路中,开关能够控制两个灯泡且两个灯泡又是并联的是A．B．C．D．6 . 下列对长度和时间的估算中，最接近实际的是A．一位中学生的身高约为1.60mB．一支新2B铅笔的长度约为20mmC．男子1000m跑成绩为5hD．女子800m成绩为40s7 . 下列关于静电知识说法正确的是（）A．摩擦起电是创造了电荷B．与头发摩擦过的塑料梳子可以吸引碎纸屑C．与丝绸摩擦过的玻璃棒因获得正电荷而带正电D．验电器是利用异种电荷相互排斥的原理制成的8 . 如图所示的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，R的功率变大C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小9 . 分析如图所示的实物连接电路，下列说法中正确的是（）A．L1、L2是串联B．L1、L3是串联C．L1、L2、 L3是串联D．L1、L2 、 L3是并联10 . 下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体11 . 与实物电路对应的电路图是（）A．B．C．D．12 . 在下面四幅图中，图文相符的是（）A．B．D．C．13 . 学习了电流和电压的知识后，下列关于电压和电流关系的说法中，正确的是（）A．电路两端的电压和电流是同时存在，同时消失的B．电路两端有电压，则电路中一定有电流C．电路中有电流，则电路两端一定有电压D．以上说法都错误14 . 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16A C．0.52A D．1.28A二、填空题15 . 如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起．水果电池是把_______能转化为_______能的装置．16 . 如图所示是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的工件上,喷出后的涂料之所以会更分散的原因是_____，金属支架中会形成瞬时电流,其电流方向是_______(填“向上”或“向下")；现场的工人能闻到涂料的味道是因为发生了__________现象。
精品练习(附答案)《15.2电流和电路同步练习》(新)人教版物理九年级全一册
人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示的四个电路中，错误的是（）A．只有图甲B．只有图甲、图乙C．只有图甲、图乙和图丙D．四个图都是错误的2．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。
手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。
针对以上现象，下列说法正确的是（）A．人体带电是通过摩擦的方式创造了电荷B．利用验电器可以检测人体带的是正电还是负电C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体3．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。
则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极4．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A 的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．丝绸摩擦过的玻璃棒带负电B．验电器金属箔片张开，说明金属箔片带了异种电荷C．用金属棒把A和B连接起来后，自由电子从A定向移动到BD．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端5．下列材料中，通常情况下属于绝缘体的是（）A．盐水B．钢铁C．橡胶D．大地6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（）A．B．C．D．7．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（）A．电源B．开关C．导线D．用电器8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。
再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮D．当C棒接触两验电器的金属球时，产生的电流方向为B到A9．下列说法正确的是（）A．金属导体中自由电子定向移动的方向与电流方向相同B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力10．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。

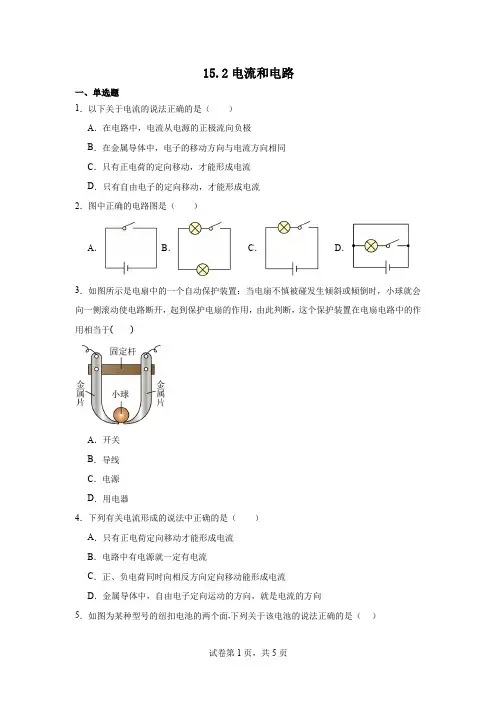

15.2电流和电路同步练习-2024-2025学年人教版九年级物理全一册
15.2电流和电路一、单选题1．以下关于电流的说法正确的是（）A．在电路中，电流从电源的正极流向负极B．在金属导体中，电子的移动方向与电流方向相同C．只有正电荷的定向移动，才能形成电流D．只有自由电子的定向移动，才能形成电流2．图中正确的电路图是（）A．B．C．D．3．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于()A．开关B．导线C．电源D．用电器4．下列有关电流形成的说法中正确的是（）A．只有正电荷定向移动才能形成电流B．电路中有电源就一定有电流C．正、负电荷同时向相反方向定向移动能形成电流D．金属导体中，自由电子定向运动的方向，就是电流的方向5．如图为某种型号的纽扣电池的两个面,下列关于该电池的说法正确的是（）A．右图乙纽扣电池一面为电源正极B．该电池是把电能转化为其他形式能的装置C．从电源类型上看,该电池为直流电源D．纽扣电池的正负极可以用导线直接连接起来6．手电筒长期使用，后盖的弹簧变松，旋紧后，后盖与干电池接触不好，小灯泡不能发光．为了使小灯泡正常发光，应在后盖与电池之间垫上下列哪一种物质A．塑料片B．金属硬币C．硬纸片D．橡皮7．在连接串联、并联电路的实验中，下列做法中没有必要的是A．连接电路的过程中，开关应该是断开的B．应该把开关连接在靠近电源正极的一端C．闭合开关前，电路中的滑动变阻器的滑片应处于最大阻值处D．电路连接完毕，应检查线路无误后再进行实验8．如图所示的电路中，连接正确的是A．B．C．D．二、填空题9．如图甲所示，电流只有从发光二极管的正极流入，负极流出，它才会发光，这说明发光二极管具有；如图乙所示电路，电灯中的电流方向是。
（选填“从A到B”或“从B 到A”）10．酸甜多汁的水果不仅可以为我们身体提供能量，还可以发电。
如图所示是某实验小组利用铜片、锌片、水果和二极管组成的电路。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．下列电路连接正确的是（）A．B．C．D．3．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．4．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中（）A．主要是机械能转化为电能B．主要是电能转化为化学能C．作为电源在使用D．化学能转化为电能和内能5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法正确的是（）A．摩擦过程中橡胶棒失去电子带正电荷B．摩擦过程中创造了新的电荷C．接触过程中金属箔上的电子转移到了橡胶棒D．金属箔张开的原因是同种电荷相互排斥6．如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来时，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．甲金属箔会张开，乙金属箔会闭合D．甲金属箔会张开，乙金属箔不会闭合7．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小8．下列关于电学知识的说法，正确的是A．只有正电荷定向移动才能形成电流B．毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子C．验电器的工作原理是：异种电荷相互吸引D．在金属导体中，电流的方向就是自由电子定向移动的方向9．在图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合10．在如图所示的几种电路中，小灯泡能发光的是（）A．①①B．①①C．①①D．①①二、填空题11．如图是门磁防盗报警器，睡觉前装好电路，当盗贼开门时报警器发出警报．如图的报警器，左侧门框上固定一个磁铁，右侧报警装置对应处有一个干簧管．门关紧时，磁铁吸引干簧管，这时报警器内部的电路处于（填通路、断路）状态．12．如图是发光二极管的示意图。
九年级物理上册《第十五章 电流和电路》同步练习及答案-人教版
九年级物理上册《第十五章电流和电路》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________一、单选题1．在探究电荷间相互作用规律的实验中，小红用毛皮摩擦过的橡胶棒靠近用丝绸摩擦过的玻璃棒，如图所示，发现玻璃棒被橡胶棒吸引，关于该实验下列说法正确的是（）A．实验中橡胶棒因得到了电子而带负电B．实验中橡胶棒带电是因为创造了电荷C．实验中与橡胶棒摩擦后的毛皮不带电D．该实验可以说明同种电荷会相互吸引2．如图是用一个带正电的玻璃棒接触一个原来不带电的验电器的过程，下列说法中正确的是（）A．接触瞬间，玻璃棒上的正电荷转移一部分到金属箔上B．接触瞬间，金属箔上的负电荷转移一部分到玻璃棒上C．接触瞬间，形成瞬时电流的方向是从金属箔到玻璃棒D．接触瞬间，由于玻璃棒是绝缘体故电荷不会发生转移3．如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。
下列说法正确的是（）A．塑料板是导体B．摩擦后的塑料板和丝绸带上了同种电荷C．摩擦过程中创造了电荷D．木屑留在塑料板上是由于带电体吸引轻小物体4．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（）A．甲验电器带负电是因为它得到了电子B．手柄必须是绝缘体，长棒必须是导体C．甲验电器的金属箔片张开是由于同种电荷相互排斥D．用金属棒连接两金属球的瞬间，棒中电流方向由甲到乙5．如图为自动感应干手器，其电动机正常工作电压为220伏，当手处于红外线感应范围内，自动感应开关S会闭合，它就正常工作，将手烘干。
下列电路图符合上述要求的是（）A．B．C．D．6．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为d→c→b→e→aB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1和L2的电流一定不相等D．闭合S1、S2中任意一个开关，都会有灯泡发光7．图中为带有警灯报警功能的玩具警车，马达驱动和警灯闪亮分别独立工作．图中的电路符合要求的是（）A．B．C．D．8．如图，能直接测量通过灯L2电流的是（）A．B．C．D．9．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A1只测量灯L2的电流B．电流表A1的示数比A2的小C．灯L2被短路时，L1正常发光D．只闭合开关S2，L2正常发光10．如图甲所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图乙所示。
人教版九年级上册物理15.2电流和电路同步练习(含答案)
15.2电流和电路同步练习一、选择题1. 两个相同的验电器A和B，A 带正电，B不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（）A．有质子从 B 向移动AB．有电子从A向 B 移动C．电流方向从 B 向AD．电流方向从 A 到B）B 、电流是由电荷的无规则运动形成的D 、电源外部，电流总是从电源的正极流向负极3. 如图所示是四位同学在学完电路连接相关知识后所画的电路图。
你应该能判断出：在开关两只小灯泡能同时发光的正确电路是（）6. 下列关于电流和电路的说法正确的是（A．只有正电荷的定向移动才能形成电流2. 关于电流和电源，下列说法正确的是（A、只要电路中有电源，就一定产生电流C、电流的方向总是从电源的正极流向负S闭合时，4. 如图，电路接法正确的是（）5. 下列各电路图，与实物图一致的电路图是（）B．绝缘体之所以不容易导电是因为其内部几乎没有电荷C．只要电路中有电源，就一定有持续电流D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极7. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）二、填空题8. 验电器是用来检验物体的仪器，它是利用的原理制成的。
9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则会造成电路短路；会造成电路断路（选填“甲”或“乙”）。
10. 处处连通的电路叫，断开的电路叫，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫。
11. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c 两点时，两灯也不亮；接触c、d 两点时，两灯都亮．则该电路的故障是12. 如图是一种声光报警器的电路图，当开关时，灯亮、铃不响；当开关时，灯亮同时铃响。
13.电荷的移动形成电流。
规定定向移动的方向跟电流方向三、综合应用题（1）请根据图中手电筒的结构示意图，将电路图补画完整．（2）写出手电筒不发光的三种可能原因。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。
如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。
石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。
2023-2024学年九年级物理上册《第十五章 电流和电路》同步练习题含答案(人教版)
2023-2024学年九年级物理上册《第十五章电流和电路》同步练习题含答案（人教版)学校:___________班级：___________姓名：___________考号：___________知识点梳理：一、摩擦起电1.自然界中有两种电荷：正电荷和负电荷。
2.用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
3.电荷的多少叫做电荷量，简称电荷。
（单位：库伦，符号：C）4.不同物质的原子核束缚电子的能力不同，摩擦起电是电子发生了转移。
5.失去电子带正电，得到电子带负电。
6.同种电荷相互排斥，异种电荷相互吸引。
7.带电体能够吸引轻小的物体。
二、验电器1.验电器原理：同种电荷相互排斥。
三、导体和绝缘体1.容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。
2.导体中有自由移动的电荷。
（在金属中，部分电子可以在金属内部自由移动，这种电子叫做自由电子。
）3.导体和绝缘体间没有明显的界限，在一定条件下可以相互转化。
4.常见的导体：金属、人体、大地、石墨、食盐水溶液。
5.常见的绝缘体：橡胶、玻璃、塑料。
四、电流1.电荷的定向移动形成电流。
2.正电荷定向移动的方向规定为电流的方向。
五、电路和电路图1.电路：电源、用电器，导线，开关，组成了电流可以流过的路径。
2.只有电路闭合时，电路中才有电流。
3.通路：正常接通的电路，即用电器能够工作的电路。
4.断路：电路中如果有某处被切断，电路中就不会有电流通过。
5.短路：用导线将电源的正、负极连接起来。
（如果电路是接通的，但用电器两端被导线直接接通，这种情况叫做该用电器被短接。
）六、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。
七、电流的强弱1.电荷的定向移动形成电流，正电荷定向移动的方向规定为电流的方向。
2.电流是表示电流强弱的物理量，通常用字母I表示，单位：安培，简称安，符号A。
人教版九年级物理第十五章电流和电路第二节电流同步练习二 含答案
人教版九年级物理第十五章电流和电路第二节电流同步练习二含答案1.从显像管尾部的热灯丝发射出来的电子,高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内（）A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内没有电流D.显像管内电流方向无法确定2.(教材变式)具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路下列说法正确的是（）A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,电能转化为化学能D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的3.对如图所示的三个电路状态判断正确的是（）A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路4.如图所示是小明的物理老师在课堂上演示的一个实验.把一张细条状的锡箔纸两端分别压在干电池的正负极上,不一会儿,锡箔纸就燃烧了起来.这是由于电源发生＿＿＿将大量电能转化为＿＿＿所以,老师强调,在进行电学实验时＿＿＿选填“可以”或“禁止”)将电源两极直接用导线连接5.夏天的雷雨天气里,当一大片带负电的云层接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地则此时金属线中的电流方向是从＿＿＿流向＿＿＿（均选填“云层”或“大地”)6.如图所示是一段接在电路中的直导线,实心点代表电子,箭头方向为运动方向.则此导线中电流的方向是从＿＿＿到＿＿＿电源的正极在导线的端(均选填“A”或“B”）7.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路＿＿＿（选填“断开”“短路”或“闭合”),起到保护电扇作用,这个保护装置在电扇电路中的作用相当于＿＿＿8.物理学上规定＿＿＿定向移动的方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从＿＿＿(选填“A→B”或“B→A”)9.根据左侧电路图,用铅笔代替导线将右侧实物图连10.如图甲所示电路,闭合开关后,L1和L2都不亮接完整现用一根导线检查故障原因,如图乙所示,当用导线接在L1两端时,L1和L2仍然不亮;如图丙所示,当用导线接在L2两端时,L1亮,L不亮,则可能的原因是（）A.L1短路B.L2短路C.L1断路D.L2断路11.（淮安中考改编)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案还需要在＿＿＿(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作点燃烟花前,定时器(相当于导线)在电路中应处＿＿＿选填“通路”或“断路”)状态12.如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的导线,为了辨别哪两个线头为同一根导线的两端,工人师傅用图乙所示的“测通器”来进行测试(1)先将A和B用一小段导线连接起来,再将“测通器”的m连接在D上,当n连接F时小灯泡发光,由此可确定＿＿＿(填字母,下同)为同一根(2)为了弄清另外两根导线的两端,用一小段导线导线的两端连接A和C,“测通器”的一端必须与＿＿＿相连若另一端接F,小灯泡发光,则A和＿＿＿为同根导线的两端。
九年级物理人教版第十五章第二节《电流和电路》同步练习(有答案)
第2 节电流和电路一、选择题1、关于电现象,下列说法正确的是( )A. 电荷定向移动的方向规定为电流方向B. 与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C. 验电器的工作原理是同种电荷相互排斥D. 只有正电荷定向移动才能形成电流2、如图所示,在金属棒中有电子从a 向b 定向移动,则金属棒中电流的方向为()A. 因为不是正电荷定向移动,所以没有电流B. 电流方向为a→bC. 电流方向为b→aD. 无法判断电流方向3、如图所示实验,下列说法不正确的是()A. 这个实验会引起电路中电流过大B. 断开开关,就可以保护用电器不被烧坏C. 闭合开关,将会烧坏电源D. 生活中出现这一现象容易引起火灾4、如图所示电路,闭合开关S,灯泡L1、L2 都发光。
现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A. a 和bB. b 和cC. c 和dD. a 和d5、下列说法中正确的是( )A. 电源是电路中提供电能的装置B. 干电池、蓄电池、电风扇等都是电源C. 用手电筒时,电流方向是由电池的负极经灯泡流向正极D. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路6、下列电路图和所示实物图相对应的是()7、如图所示的各电路中,闭合开关S,灯泡都能发光的是()A. ①②B. ②④C. ①③D. ①③④8、如图所示,闭合开关S 时,灯泡L1、L2 都不亮。
用一根导线的两端,接触a、b 两点时两灯不亮,接触b、c 两点时,L1 亮、L2 不亮,接触c、d 两点时,两灯都不亮。
则下列分析中正确的是( )A. 灯L1 断路B. 灯L2 断路C. 开关S 断路D. 电源断路二、填空题9、中央电视台《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验,如图所示,这是因为锡具有性,将它的两端直接接入电池正负极,就会造成, 迅速产生大量的热使温度达到锡纸的着火点而使之燃烧。
10、如图甲所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于;如图乙为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的;图丙所示的电路中各元件完好,此时电路所处的状态是。
