保护线与中性线接反的危害
错误接线总结报告范文(3篇)
第1篇一、前言随着电力行业的不断发展，电力系统的安全运行日益受到重视。
然而，在实际工作中，由于接线错误导致的安全事故、设备损坏等问题时有发生。
为了提高电力系统的安全运行水平，本文对错误接线问题进行了总结分析，以期为相关工作人员提供参考。
二、错误接线类型及原因1. 错误接线类型（1）中性线和接地线未分清（2）相线与零线接反（3）三相电源接错（4）接地线接错（5）倍率错误（6）电流互感器、电压互感器接线错误2. 错误接线原因（1）接线人员技术水平不高（2）工作责任心不强（3）施工图纸错误（4）设备质量不合格（5）现场管理混乱三、错误接线危害1. 安全事故：错误接线可能导致电气设备过载、短路，引发火灾、触电等安全事故。
2. 设备损坏：错误接线可能导致电气设备损坏，缩短设备使用寿命。
3. 计量不准确：错误接线可能导致电能计量不准确，给企业造成经济损失。
4. 影响电力系统稳定运行：错误接线可能导致电力系统出现电压、频率波动，影响电力系统的稳定运行。
四、错误接线案例分析1. 案例一：某企业配电室发生火灾，原因是接线人员将中性线和接地线接反，导致设备外壳带电，引起火灾。
2. 案例二：某住宅小区发生触电事故，原因是居民在改造家中电路时，将相线与零线接反，导致触电。
3. 案例三：某工厂电能表计量不准确，原因是接线人员将电流互感器、电压互感器接反，导致电能表计量值偏低。
五、预防措施1. 加强接线人员培训，提高其技术水平。
2. 强化工作责任心，确保接线质量。
3. 严格审查施工图纸，确保图纸准确无误。
4. 加强设备质量检验，确保设备质量合格。
5. 优化现场管理，规范操作流程。
6. 定期开展安全检查，及时发现并处理错误接线问题。
六、结论错误接线是电力系统运行中常见的安全隐患，严重威胁着电力系统的安全稳定运行。
通过对错误接线类型、原因、危害及预防措施的分析，有助于提高电力系统的安全运行水平。
相关工作人员应高度重视错误接线问题，采取有效措施，确保电力系统的安全稳定运行。

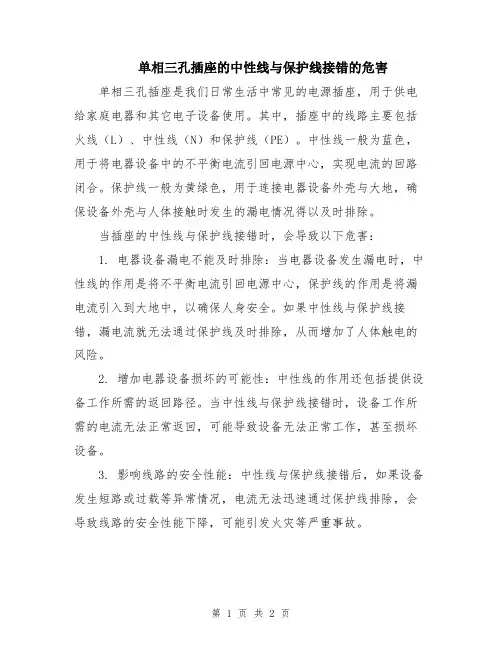

单相三孔插座的中性线与保护线接错的危害
单相三孔插座的中性线与保护线接错的危害单相三孔插座是我们日常生活中常见的电源插座，用于供电给家庭电器和其它电子设备使用。
其中，插座中的线路主要包括火线（L）、中性线（N）和保护线（PE）。
中性线一般为蓝色，用于将电器设备中的不平衡电流引回电源中心，实现电流的回路闭合。
保护线一般为黄绿色，用于连接电器设备外壳与大地，确保设备外壳与人体接触时发生的漏电情况得以及时排除。
当插座的中性线与保护线接错时，会导致以下危害：
1. 电器设备漏电不能及时排除：当电器设备发生漏电时，中性线的作用是将不平衡电流引回电源中心，保护线的作用是将漏电流引入到大地中，以确保人身安全。
如果中性线与保护线接错，漏电流就无法通过保护线及时排除，从而增加了人体触电的风险。
2. 增加电器设备损坏的可能性：中性线的作用还包括提供设备工作所需的返回路径。
当中性线与保护线接错时，设备工作所需的电流无法正常返回，可能导致设备无法正常工作，甚至损坏设备。
3. 影响线路的安全性能：中性线与保护线接错后，如果设备发生短路或过载等异常情况，电流无法迅速通过保护线排除，会导致线路的安全性能下降，可能引发火灾等严重事故。
4. 不符合安全规范要求：中性线与保护线接错违反了电气安全规范要求，这些规范的目的是为了保护人身安全和设备安全。
误接中性线与保护线违反了这些规定，可能导致违法违规问题。
因此，在使用单相三孔插座时，应特别注意正确接线，确保中性线与保护线接线正确，以保障人身安全和设备正常工作。
如果发现线路接线错误，应立即停止使用并找专业人员进行修复。
同时，我们也应加强对电气安全知识的学习，提高自身的安全意识，以避免因误操作而导致安全隐患。
谈几起中性线造成的事故及防范措施
谈几起中性线造成的事故及防范措施大家都知道，配电线路中有火线和中性线之分，但是，人们往往比较重视火线，而忽视了中性线的重要性，导致了事故的发生。
这里，笔者就谈几起由中性线引起的事故以及防范措施。
一、中性线断裂引起家用电器损坏事故事故一：某栋居民楼由三相电源供电，进户线与接户线为铜铝搭接，接头处在运行过程中发生氧化和腐蚀，接触电阻过大，导致发热，中性线烧断，部分居民家用电器多台损坏、烧毁。
分析原因，中性线一日-断线，由于没有中性线导通不平衡电流，负荷中性点将产生严重的电压位移，造成三相电压不平衡，负荷高的—相电压低，负荷低的一相电压升高，超过家用电器的额定电压，导致家用电器损坏，甚至烧毁。
二、中性线误接造成事故事故二：某居民区民用电改造，在低压电源干线上接引时，把进户中性线错接在干线的相线上，形成380伏电压供电，造成居民家中的电器烧毁或出现异常噪声。
供电部门给一个动力用户改造外部架空线路，o、a、b、c四根线错接，把中性线错接在相线．亡，导致用户三相电机缺相运行，保护接零的设备外壳带电，造成触电事故。
三、中性线与相线碰撞造成事故事故三：某天大风天气，有一处低压电源干线由于垂度过大，线间距离过近，使中性线与相线碰到一起，使部分居民家中380伏电压进电，烧坏家用电器，事后经过紧线处理，故障排除。
检查配电变压器，发现熔丝过大没有熔断，造成该事故的发生。
四、防范措施事故一：对三相四线制供电的居民区，进户线接头部分采纳铜铝搭接的，一定要采用必要措施。
比如铜铝过渡接头、铜线搪锡后采纳并沟线夹冉与铝线连接、铜锡连接片等措施，并且做到常常检查，避免产生化学反应，发热以致中性线断线，引起电压升高危及人身和家用电器安全。
事故二：将中性线误接，属工作人员的工作责任心不强造成的，应该强化对工作人员的教育。
事故三：属自然灾害，但也有人为因素，是可以预防的。
比如定期巡视线路，该紧线的要紧线等。
对配电变压器的保险丝选择必须按规程规定，对10KVA-100KVA变压器一次熔丝按额定电流的2-3倍选用，不够5A时，选用5A，100KVA以上变压器按额定电流的1．5-2倍选择，二次熔丝按额定电流选择，不能选择过大，以致发生不熔断的现象。
单相三孔插座的中性线与保护线接错的危害（4篇）
单相三孔插座的中性线与保护线接错的危害首先，中性线和保护线在电路中的作用是截然不同的。
中性线是将电流从负载带回电源的线路，它承担着电流传输的作用；而保护线则是为了确保人身安全，在电路发生故障时能够及时将电流引向地面。
中性线与保护线的接错将会导致以下危害。
首先，中性线与保护线接错会导致电器设备无法正常工作。
中性线和保护线的接错会导致电路中的电流无法正确地回流，从而影响到电器设备的正常运行。
这样，电器设备可能会出现诸如工作不稳定、电流变小或者无法正常工作的情况。
其次，中性线与保护线接错会增加电气事故的风险。
正常情况下，保护线能够将电流引向地面，保护人身安全。
然而，当中性线和保护线接错时，电路中的故障电流无法正常回流，而是流向了人体。
这样一来，当人体接触到带电的设备时，就会形成电击回路，对人体造成伤害。
此外，中性线与保护线接错还会对其他电器设备产生干扰。
正常情况下，中性线与保护线分开引出，保证了电路的稳定与可靠。
然而，当中性线与保护线接错时，就会导致电路中的电流发生混乱，给其他电器设备带来干扰，甚至损坏设备。
另外，中性线与保护线接错还会对供电系统产生不良影响。
一般情况下，供电系统会将电力从配电房通过中性线进入用户的家庭或办公室。
如果中性线与保护线接错，将会导致电流在用户家庭或办公室中无法正常流动，从而导致供电系统出现不平衡状态。
这样一来，不平衡的供电系统将会给整个电网带来负担，并可能导致更严重的问题，如供电系统跳闸等。
总之，中性线和保护线在电路中起着不同但十分重要的作用。
如果中性线与保护线接错，将会给人身安全、电器设备运行、供电系统等方面带来危害。
因此，在安装和使用电源插座时，我们要特别注意中性线和保护线的正确连接，避免接错带来的问题。
同时，这也提醒我们在日常生活中要注意用电安全，正确使用电器设备，以保障我们的人身安全和电力供应的稳定。
单相三孔插座的中性线与保护线接错的危害（二）单相三孔插座是我们日常生活中常见的电源插座，它通常由火线、零线和保护线组成。

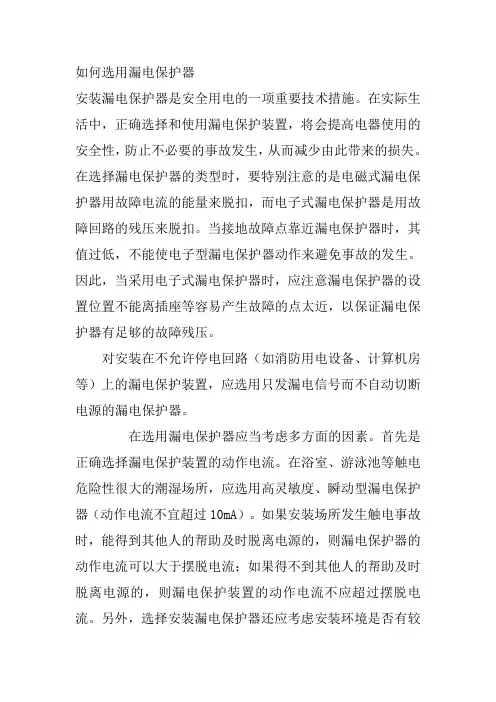

如何选用漏电保护器
如何选用漏电保护器安装漏电保护器是安全用电的一项重要技术措施。
在实际生活中，正确选择和使用漏电保护装置，将会提高电器使用的安全性，防止不必要的事故发生，从而减少由此带来的损失。
在选择漏电保护器的类型时，要特别注意的是电磁式漏电保护器用故障电流的能量来脱扣，而电子式漏电保护器是用故障回路的残压来脱扣。
当接地故障点靠近漏电保护器时，其值过低，不能使电子型漏电保护器动作来避免事故的发生。
因此，当采用电子式漏电保护器时，应注意漏电保护器的设置位置不能离插座等容易产生故障的点太近，以保证漏电保护器有足够的故障残压。
对安装在不允许停电回路（如消防用电设备、计算机房等）上的漏电保护装置，应选用只发漏电信号而不自动切断电源的漏电保护器。
在选用漏电保护器应当考虑多方面的因素。
首先是正确选择漏电保护装置的动作电流。
在浴室、游泳池等触电危险性很大的潮湿场所，应选用高灵敏度、瞬动型漏电保护器（动作电流不宜超过10mA）。
如果安装场所发生触电事故时，能得到其他人的帮助及时脱离电源的，则漏电保护器的动作电流可以大于摆脱电流；如果得不到其他人的帮助及时脱离电源的，则漏电保护装置的动作电流不应超过摆脱电流。
另外，选择安装漏电保护器还应考虑安装环境是否有较强的电磁干扰，以免误动作。
在多级保护的情况下，选择动作电流还应考虑上下级保护装置的选择性，在前级应选用灵敏度相对较低、有适当延时型的漏电保护器。
为防止电气火灾而在电源总进线处设置的漏电保护装置，应选用动作电流为300mA的。
漏电保护装置选用应与线路特征相匹配。
单相线路选用二极保护器，仅带三相负载的三相线路或三相设备可选用三极保护器，动力与照明合用的三相四线回路和三相照明线路中必须选用四极的保护器。
在实际使用过程中，经常遇到漏电保护器发生拒动作或误动作的情况。
这里的拒动作是指线路或设备已发生预期的触电或漏电时漏电保护装置拒绝动作；误动作是指线路或设备未发生触电或漏电时漏电保护装置的动作。
电气火灾监控系统常见漏电报警分析
电气火灾监控系统常见漏电报警分析摘要：目前电气火灾监控系统在实际应用中，由于漏电报警过多，且无法及时查清并加以解决，而造成在很多项目中该系统被关闭，无法发挥该系统对电气火灾的预防功能。
本文从产生漏电报警的原理出发，结合实际情况，分析了产生漏电报警的常见原因，并给出了处理建议。
希望能对该系统的正常应用有所帮助。
关键词：电气火灾监控系统；剩余电流；TN；TT；固有漏电；接地故障1.引言自从《高层民用建筑设计防火规范》GB50045－2005版（2005年10月1日开始实施）首次提出增加电气火灾监控系统开始（当时称为“漏电火灾报警系统”，以下简称为EFP系统），该系统已经走过十多年，监测内容也逐渐涵盖了漏电、温度、电弧等，其中漏电仍然是最主要的监测内容。
但实际应用中，很少有EFP系统能够正常工作，多数都由于过多的漏电报警无法解决而被关闭系统，不但无法预防电气火灾的发生，还成为业主的负担。
带来漏电报警的因素是多方面的，当有漏电报警发生时，如何能够迅速确定其发生的原因，并能采取相应的手段解决问题已成为该系统面临最大的问题。
本文将针对常见的漏电报警原因加以分析，并尝试提出可行的解决方案。
2.漏电原理及防护措施漏电流通常情况下与各种标准中所说的剩余电流是一致的。
剩余电流是指通过剩余电流测量装置（零序互感器）主回路的电流瞬时值的矢量和，以其有效值表示。
对于单相回路，剩余电流就是该相对地的泄漏电流；对于三相回路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。
图2-1就是以三相回路为例的独立式剩余电流探测器的工作原理图。
图2-1供电线路及设备由于某种原因，如安装使用不当、线路老化或机械损伤等原因，其绝缘性能下降，导致供电线路及设备与大地之间有不正常的电流流过，这都会形成漏电。
漏电可能带来的如下几方面的问题：a.漏电流流入大地，造成能源的浪费；b.人体接触故障电压引起电击，危及生命安全；c.电气线路的绝缘损伤可能在带电导体与大地间形成电弧性对地短路，而几百毫安的漏电电弧产生的局部高温可达2000℃以上，足以引燃周围的可燃物而形成电气火灾；d.装置设备的绝缘外壳与带电体间出现绝缘损伤时，同样会带来电弧性短路，甚至可能形成金属性短路事故。
房屋装修电气安装事故例析
个 接电源相线 ， 一个接到 自来水 管子 Ｉ上作 为中性线 。由 Ｓ ｌ 于“ 三相四线 制” 电的变压器其 中性线 已经接地 ， 供 自来水 管埋在地下 与地相通 ，经地与变压器 的中性线构成 回路。 但“ 三相 四线制” 线路 的负载大 多是不平衡 的， 这样 变压器 中性点与负荷 中性 点便不是 等电位 ，中性线 上便会有 电
真 正 懂 电气 的安 装 人 员 来 施 工 ， 且 在施 工过 程 中要 注 意 而
是由于通往卫生间的两根线 在钢管内违章布线 ， 以致造成
了接 地 短 路 。
分析 ： 由于室 内装修 时 ， 电气设 备及线路改装 是 由非 电气人员完成的 ， 在穿管导线接头处用胶布一包便在钢管
内 使用 。 由于 卫 生 问 内 湿 度 大 ， 汽 不 断 ， 面 常 常 积水 ， 水 地
将保护接地线 Ｐ 中性线 接反 。 Ｅ与 将两线换接后 ， 使用该插
座 时 便 不再 跳 闸 。
分析 ：现代住宅 楼多采用漏 电断路器作进户总开关 ， 然后分 若干支路 为室 内各电器及插座供 电。其 中，Ｔ为零 Ｃ
序 电 流 相 量 之和 是 电流 互感 器 ， 线 Ｌ和 中性 导 线 Ｎ通 过 相
流， 负载 的中性点便会有对地电压。 经过勘察 ， 来 水管处 自
的对地 电压 可达 ５ Ｖ以上。 ０ 这就导致 在触及 自来水管时有 麻电感 。一旦用 电时， 自来水管的导线 松动或脱落被触 接 及 ，２ Ｖ电压将加在人体上 ， ２０ 电流通过人体 人地 ， 就会 造
2024年单相三孔插座的中性线与保护线接错的危害(三篇)
2024年单相三孔插座的中性线与保护线接错的危害在室内敷设线路，个别电工在连接单相三孔插座接线(以下简称插座)时，存在一些问题，给使用中带来不应有的弊端，现分述如下：1插座的中性线与保护接地线相互接错出现异常现象插座中触头的布局多为等腰三角形的排列，面对插座右侧端柱L 接相线，左侧端柱N接中性线，上面端柱接保护线。
用电设备及外壳保护经联线与插头相接。
但是，在插座接线中，因疏忽大意，竟将插座中性线与保护线相互接错，在使用电器时，表面上几乎正常，实质上这种做法，极不安全。
(1)引起用电设备电压降低：当插座中性线与保护接地线相互接错，其所以用电设备能工作，由于采用TT系统时，配电变压器低压侧中性点直接接地，网络内所有受电设备的外露可导电部分直接连接大地，这时插座负荷电流经端柱L、用电设备、端柱N(保护接地极)至配电变压器中性线接地极形成闭合回路，同一电流经两接地极电阻中有电压降，故用电设备电压比正确接线电压低，用电设备达不到额定功率。
(2)发生单相接地时用电设备电压升高：TT系统中，发生相接地故障时，接地相对地电压变为零，非故障相对地电压不升高，线电压没有变化，不影响正确接线的插座电器设备工作。
而对于插座的中性线与保护线相互接错的用电设备则有所不同，比如插座端柱L接a相，线路b相发生接地，这时b相用电电流经故障点接地、再经插座保护接地装置引入端柱N，将插座保护接地变成接b相，故在插座端柱L、N变成a、b两相，因b相接地故障电流经接地电阻的电压降，其电压低于线电压，高于相电压，易造成烧毁设备故障。
(3)改变TT系统受电设备外露可导电部分保护接地：插座中性线与保护线相互接错，将受电设备外露可导电部分原来采用保护接地变成保护接中性线，与其它插座保护接地不一致，在同一低压电力网络采用两种保护方式，即将TT与TN-C系统设备的外露可导电部分保护方式混为一体，这是不允许的。
同时，将导致剩余电流动作保护器误动作。
(4)触电危险：插座中性线与保护线相互接错，形成人为将保护接地变成工作接地。
安装漏电保护器注意事项 保护器操作规程
安装漏电保护器注意事项保护器操作规程在电网系统和居民生活中都具有特别紧要的作用，在安装时有以下事项需要注意：1、标有侧和负荷侧的漏电保护器不得接反。
假如接反，会导致式漏电保护器的脱扣线圈无在电网系统和居民生活中都具有特别紧要的作用，在安装时有以下事项需要注意：1、标有侧和负荷侧的漏电保护器不得接反。
假如接反，会导致式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
2、安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为安全防护系统中的附加保护措施。
3、安装漏电保护器时，必需严格区分中性线和保护线。
使用三极四线式或四极四线式漏电保护器时，中性线应接入漏电保护器，经过漏电保护器的中性线不得作为保护线。
4、工作中性线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
5、接受漏电保护器的支路，其工作中性线只能作为本回路的中性线，禁止与其他回路工作中性线相连，其他线路或设备也不能借用已接受漏电保护器后的线路或设备的工作中性线。
6、安装完成后，要依照“动力和照明工程的漏电保护器应做模拟动作试验”的要求，对完工的漏电保护器进行试验，以保证其灵敏度和牢靠性。
试验时可操作试验按钮三次，带负荷分合三次，确认动作正确无误，方可正式投入使用。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
关于漏电保护器操作详析漏电电流动作保护器简称，又叫漏电保护开关，紧要是用来在设备发生漏电故障时以及对有致命不安全的人身触电进行保护。
漏电保护在安全领域尚属比较新的技术。
近三十年来，随着技术的进展。
变压器中心点接地优缺点
变压器中性点接地与不接地系统1.1 变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可*性。
（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；1.2 变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可*性。
（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。
2 各种电压等级供电线路的接地方式（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。
（2）工厂供电系统采用电压在1kv~35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc 大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可*性，对通讯干扰小等优点。
在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。
（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。
3 电气设备的保护接地3.1 保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理（如图1）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保护线与中性线接反的危害
保护线（PE）也叫保护零线，中性线（N）也叫零线。
它们在供电线路和电气设备无故障时处于相同电位，即使接反后电气设备仍能正常工作，因此往往给人们造成错觉，认为保护线（PE）、中性线（N）都是零线而忽视了正确接线。
特别是在不规范的接线中（此例就是如此，没按规定选择导线的颜色）给日后使用埋下了极大的安全隐患，一旦发生故障，危害极为严重。
举例某商品楼一单元，因换进水管（由铁管换为塑料管），而发现家中漏电，经检查，该单元的保护线烧断了，保护线接口处有100V左右的交流电压，碰撞火花四射，经查有两户个别插座保护线与中性线接反。
发现及时，没有造成触电事故。
所以必须认识保护线（PE）、中性线（N）接反的危害性，提高施工工艺和加强施工人员责任心是非常必要的。
保护线（PE）、中性线（N）同时断开，电气设备的处壳也不会带电。
在保护线（PE）、中性线（N）接反时，由于系统内有单相负载（如：冰箱、电热水器）当中性线（N）断开时，冰箱或电热水器金属外壳上对地就会有危险的电压。
加电途径是：相线至中性线至插座接地孔至插座上接的电气设备金属外壳。
此时金属外壳就会带上220V的交流电压，如有人碰触该电气设备的金属外壳就会构成完整的回路，导
致触电事故发生。
即使中性线没有断开，插座变成了一相一地供电，这在技术上是不允许的。
作者系。
