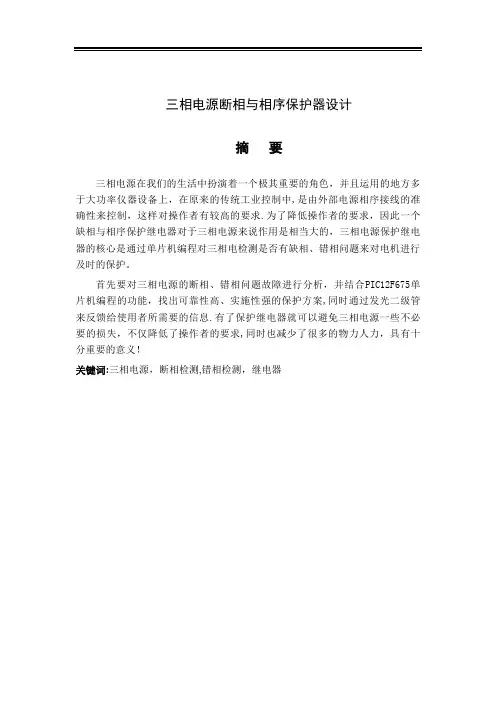

三相电源断相与相序保护器设计摘要三相电源在我们的生活中扮演着一个极其重要的角色，并且运用的地方多于大功率仪器设备上，在原来的传统工业控制中,是由外部电源相序接线的准确性来控制，这样对操作者有较高的要求.为了降低操作者的要求，因此一个缺相与相序保护继电器对于三相电源来说作用是相当大的，三相电源保护继电器的核心是通过单片机编程对三相电检测是否有缺相、错相问题来对电机进行及时的保护。
首先要对三相电源的断相、错相问题故障进行分析，并结合PIC12F675单片机编程的功能，找出可靠性高、实施性强的保护方案,同时通过发光二级管来反馈给使用者所需要的信息.有了保护继电器就可以避免三相电源一些不必要的损失，不仅降低了操作者的要求,同时也减少了很多的物力人力，具有十分重要的意义！关键词:三相电源，断相检测,错相检测，继电器目录摘要 (I)第1章绪论 (1)1.1 三相电源简介 (1)1。
2 本课题的主要内容 (2)1。
3 工作原理图 (2)第2章硬件电路设计与实现 (3)2.1 方案的设计 (3)2。
2 电源模块设计 (5)2。
3电压采样及其电路设计 (6)2.4 PIC12F675单片机的介绍 (7)第3章软件设计 (10)3。
1 主程序设计 (10)3.2 断相检测部分 (11)3.3 相序检测部分 (12)第4章系统制作与调试 (13)4.1 元器件清单 (13)4.2 硬件与软件调试 (14)第5章总结与体会 (15)致谢 (16)参考文献 (17)附录 (18)附录A 原理图 (18)附录B 程序 (18)附录C PCB图 (33)附录D 实物图 (34)第1章绪论1。
1 三相电源简介三相交流电是电能的一种输送形式，简称为三相电.三相交流电源,是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源.三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制.而在日常生活中，多使用单相电源,也称为照明电.当采用照明电供电时,使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出.“三相电”的概念是：线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
剩余电流断路器
乾龙电器乾龙Q L L1系列剩余电流动作断路器（指针式漏电断路器）使用说明书工厂代码：A006030产品符合：GB14048.2-2001公司通过ISO90012000国际质量体系认证杭州乾龙电器有限公司HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●空气断路器为主开关，分断能力大、分断时间准确。
●一体式配电综合保护，体积小，安装使用方便。
●动作值固定分档可调，操作简易，能适应各地用户、各种环境，按需设定。
●电源侧断零（中性线）保护：防止三相四线制供电线路中性线断线时因三相负荷不平衡而造成相电压大幅度变化的现象。
●电源侧缺相保护：防止三相电机缺相运行，电机烧坏的现象。
●可设控制接口：能进行远距离控制。
●集过载保护、短路保护、缺相欠压保护、剩余电流保护、漏电报警指示、断零线保护、重合闸于一体，特别适应城乡电网各级综合保护。
●剩余电流动作值档位多，范围大，I△n从50mA到1000mA设多个档位供用户选择。
1、概述：QLL1系列剩余电流动作断路器的设计思路来源于市场，来源于用户，来源于农网改造第一线，是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品，使用简便、经济实用，为国内首创。
2002年由国家经贸委授予“国家重点产品”证书，2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。
QLL1系列剩余电流动作断路器即剩余电流综合保护器（以下简称漏电断路器）是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。
适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。
2、特点：2．1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。
还有缺相、断零保护以及自动重合闸、剩余电流显示、动作状态指示等实用功能。
断相保护器-缺相保护器-工作原理-说明书

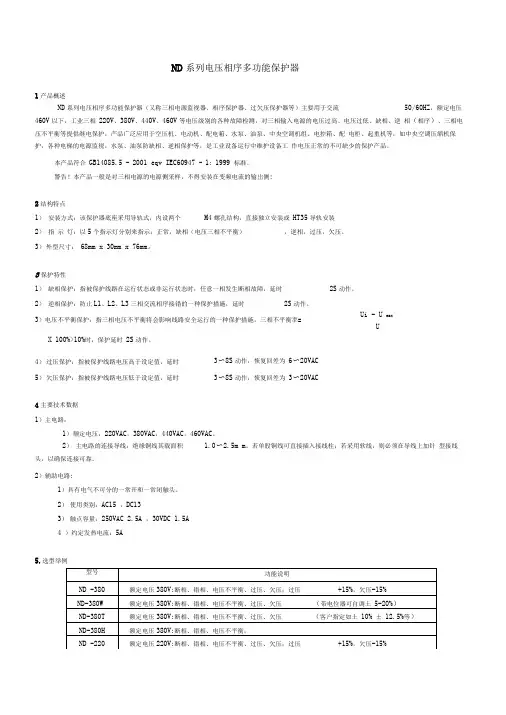

ND 系列电压相序多功能保护器1产品概述ND 系列电压相序多功能保护器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流50/60HZ ，额定电压460V 以下，工业三相 220V 、380V 、440V 、460V 等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、缺相、逆 相（相序）、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配 电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工 作电压正常的不可缺少的保护产品。
本产品符合 GB14085.5 - 2001 eqv IEC60947 - 1: 1999 标准。
警告！本产品一般是对三相电源的电源侧采样，不得安装在变频电流的输岀侧!2结构特点1） 安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或 HT35导轨安装2） 指 示 灯：以5个指示灯分别来指示：正常，缺相（电压三相不平衡） ，逆相，过压，欠压。
3） 外型尺寸： 68mm x 30mm x 76mm 。
3保护特性1） 缺相保护：指被保护线路在运行状态或非运行状态时，任意一相发生断相故障，延时 2S 动作。
2） 逆相保护：防止L1、L2、L3三相交流相序接错的一种保护措施，延时2S 动作。
3）电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种保护措施，三相不平衡率=X 100%>10%时，保护延时 2S 动作。
4） 过压保护：指被保护线路电压高于设定值，延时 5） 欠压保护：指被保护线路电压低于设定值，延时4主要技术数据 1）主电路：1） 额定电压：220VAC ，380VAC ，440VAC ，460VAC 。
2） 主电路的连接导线：绝缘铜线其载面积1.0〜2.5m m 。
若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针 型接线头，以确保连接可靠。
tn-c系统中性线发生故障的原因与危害
tn-c系统中性线发生故障的原因与危害摘要广泛应用于低压配电系统中的tn-c系统（配电系统中性线与保护线合一的系统），其分布广，结构复杂，薄弱环节多，时常发生故障。
其中，中性线发生故障时，将严重影响供电系统的安全可靠运行。
因而迅速准确排除中性线故障是维修tn-c系统的关键一步。
基于此，该文着重指出tn-c系统中性线发生故障的原因、危害及其预防措施等，以为系统维护提供参考。
关键词 tn-c系统；中性线故障；预防措施在tn-c低压配电系统中，中性线的重要性往往被人们忽视，但是因中性线故障致使烧毁电器设备、危及人身安全的事故却时有发生。
因此，迅速准确排除中性线故障是维修tn-c系统的关键一步。
在配电系统中，中性线的作用是三相负载不平衡时，保证中性线上的阻抗为零，以消除中性点移位，使用电设备的相电压保持平衡，同时使得相电压与负荷大小无关。
三相供电系统中如果有一相或两相发生缺相，只影响相应的缺相相，其余相电压保持不变，确保用电设备上的电压仍能保持正常电压，保证其运行。
若tn-c系统中性线发生故障，在三相负载不平衡时，变压器将产生中性点移位，致使电气设备上三相电压不平衡，这将会危害用电设备，严重时损坏用电设备。
基于中性线故障会引起如此多的危害，该文拟归纳中性线故障的常见情况及其预防措施，旨在为相关人员提供技术借鉴。
1 中性线故障的几种常见情况在中性线故障时，由于三相负载不平衡，负荷小的相电压可以升高至380 v，超过了用电设备额定电压；而负荷大的相电压降低到30～50 v，甚至更低，使白炽灯发红，日光灯不能正常启动。
如果在中性线断线事故中又发生了相线对地短路，则中性点位移会更大。
在低压接零保护系统中，若发生中性线断线事故，电器设备失去了保护措施，电器设备绝缘一旦被击穿漏电，当人体触及设备外壳就会造成触电，这样低压接零保护系统就起不到相应的保护作用。
1.1 分支线中性线断路故障单相用电设备不正常工作，使用验电工具验电时，显示有电。
中性线断线缺相保护装置说明书
中性线断线缺相保护装置在居民用电安全中，经常由于中性线松脱、接触不良、断线等造成不平衡负载的电压不平衡而导致烧毁整栋楼、整个单元的单相负荷，如电视机、电冰箱、电灯、空调等；由于缺相导致三相用电设备出力不足及过载烧毁，如大型冰箱、空调、恒压供水等设备；往往价值不菲，并且无法界定真实价值、烧毁时间，赔偿对象多，赔偿诉讼过程复杂漫长。
严重时引发火灾，造成二次事故。
建议在楼栋、单元的进楼总箱、集表箱、二级配电柜等三相五线制、三相四线制电源系统中，增加中性线断线、缺相保护装置,以确保用电安全。
1、规范与标准GB/T 13729-2002《远动终端设备》GB/T 13730-2002《地区电网调度自动化系统》DL/T 721-2000《配电网自动化系统远方终端》IEC/TC64《建筑物电气装置》JGJ/T16-92《民用建筑电气设计规范》Q/GDW382-2009《配电网自动化技术导则》GB4706.1-2005 《家用和类似用途电器安全》GB/T 7261-2016《继电保护和安全自动装置基本试验方法》GB/T 14598.2-2011《量度继电器和保护装置》Q/FBEC01-2017 《FBQXBH-400富邦电控中性线故障及缺相保护器企业标准》2、装置型号说明3、装置原理装置采用高性能带A / D转换功能的 DSP 高速处理器作为中央处理单元，整个装置主要由信号采集单元、运算放大器、存储器、中央处理单元、跳闸/报警输出接口、RS－485通信接口和电源等几部分组成。
中性线断线缺相保护装置结构框图该装置通过检测三相负载中性点电压的不平衡度，经运算放大后将模拟量通过A / D 转换装置转为数字量，并用MCU进行离散傅里叶变换运算，通过存储器进行参数设定和读取，将运算结果与设定的单相过电压和欠电压门槛值来判断特定的三相负载中出现的中性线断线故障，并发出相应的信号驱动执行元件动作，保护线路后端的设备及人身安全。
电源断相保护器说明书-(数字式缺相保护器)
n 3.设置过欠压值
长按“Sel”键 2 秒，液晶显示屏上显示“设定”和“过压”字样，这时用“▲ ▼ ”键改变过电压设定值（“▲”键增 1V，
“▼”键减 1V，按住不放超过 0.5 秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设
置状态。(注：过欠压值也可用内部参数 F11 和 F12 设置，效果是一样的)。
过欠压告警发生后,撤消告警的电压比过(欠)压 告警点低(高),可能会造成电压正常但仍在告警 的误解,请检查参数 F13 检查参数 F11 和 F12 电压过高或过低必须持续一定的时间才会产生告 警,这个时间是可设置的,如果时间设置得较长, 可能会造成不告警的误解,请检查参数 F21 检查参数 F22 和 F23(缺相或错相动作时间设到 OFF 表示关闭告警功能）
缺相和错相必须保持一定的时间才会产生告警， 这两个时间是可设置的，如果时间设置得较长， 可能会造成不告警的误解，请检查参数 F22 和 F23
缺相时不显示
AB 相为仪表电源，如果 A 相或 B 相缺相，则仪表失 正常现象。本仪表只有 C 相缺相时才会显示，AB
电不显示
相缺相时不显示，但能保护
电话：0574-56336106
各类故障需要持续设定的
时间才会产生作用。错相或
3.0
秒
错相动作时间设定“OFF”
表示关闭缺相或错相告警
2.0
秒
功能。
正常相序时显示 240 度左右，错相显示 120 度左右，缺相显示 0
四、接线图 电话：0574-56336106
传真：0574-56336213 -1-
公司网址：
值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
400V无功自动补偿装置招投标技术标准(国家电网某省公司)
400V无功自动补偿装置招投标技术条件(初稿)河南省电力公司2006年8月9日目录1.总则 (1)1.1投标须知 (1)1.2投标方在投标时应提供的技术文件 (1)2.应遵循的主要标准 (2)3.主要技术要求 (2)3.1环境条件 (2)3.2设备主要参数............................. 错误!未定义书签。
4.产品性能 (3)5.产品功能 (4)5.1无功补偿功能 (4)5.2配电负荷监测功能 (5)5.3配电负荷分析功能 (6)6 产品要求 (6)7.包装和运输 (8)8.中标厂商应提供的文件 (9)9.附表 (9)9.1差异表 (9)9.2备品、备件表 (9)附录A (10)附录B (11)1.总则1.1 投标须知1.1.1 要求投标人仔细阅读本技术条件，投标人提供的设备技术规范应与本技术条件中规定的要求相一致，也可推荐满足本技术条件中要求的类似定型产品，但是必须提出详细的规范偏差。
1.1.2 要求投标人在投标文件中提供有关资格文件，否则视为非应答投标文件。
1.1.3 投标方必须以书面形式对本技术条件的条文做出应答，否则视为废标。
如有异议，都应在投标书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。
1.1.4 本技术标准所提出的技术指标与投标人所执行的标准发生矛盾时，按较高技术指标执行。
1.1.5 本技术条件经供需双方确认后作为订货合同的技术部分，与合同正文具有同等法律效力。
1.1.6本技术条件规定了低压无功动态补偿装置的使用条件、主要技术参数、技术要求、标志、包装与运输等要求，适用于额定频率50Hz、额定电压220V、额定补偿容量120kvar及以下的低压无功补偿装置（以下简称装置）。
1.2 投标方在投标时应提供的技术文件1.2.1 产品资质文件：省、部级鉴定证书;1.2.2 有资质的质检单位出具有效的产品型式试验报告1.2.3 质量保证模式1.2.4 销售及运行业绩表（附件A）1.2.5 差异表1.2.6 投标方建议提供的备品备件表、专用工器具仪表表2.应遵循的主要标准标书中所有设备、备品备件，除本技术标准中规定的技术参数和要求外，其余均应遵照最新版本的国家标准（GB）、行业标准（DL、JB）和国际电工委员会标准（IEC）及国际公制（SI），这是对设备的最低要求。
ZBT-11B线路综合保护装置说明书
Z B T-11K系列Z B T-11B线路综合保护装置说明书（V E R1.0）山源电子电气科技发展Shanghai Sany Electronics Techology Co.,Ltd目录第一部分技术参数11.装置简介11.1.装置特点11.2.装置主要功能11.2.1.保护功能11.2.2.测量与电能质量监测功能21.2.3.事件记录与故障录波功能21.2.4.操作箱控制功能21.2.5.电度测量和累计21.2.6.系统通讯功能22.主要技术数据和性能指标22.1.工作电源22.2.交流参数22.3.保护参数32.3.1.电流元件32.3.2.电压元件32.3.3.保护动作时间32.3.4.输出接点容量32.4.测量精度42.5.绝缘性能42.6.机械性能42.7.环境条件52.8.电磁兼容53.装置硬件63.1.机箱结构63.2.硬件原理63.2.1.交流接口插件(AI)73.2.2.保护与MMI插件(CPU)73.2.3.操作箱 (RELAY)与电源插件(POWER)73.2.4.总线板84.保护原理说明84.1.带方向和低电压闭锁的电流保护84.1.1.方向闭锁元件94.1.2.低电压元件94.2.反时限特性9断线检测与闭锁过流104.4.过负荷保护104.5.带方向的漏电保护（零序电流保护）和零序电压告警功能104.6.接地告警114.7.小电流接地选线功能114.8.控制回路断线检测11第二部分使用说明121.面板布局121.1.指示灯简介121.2.按键简介131.3.实验与复归按钮简介131.4.分合闸按钮与远方/就地锁132.人机界面132.1.菜单结构132.2.菜单操作说明142.2.1.正常显示画面142.2.2.主菜单152.2.3实时数据15开入信息16密码修改16事件记录17定值查询17定值修改18装置信息19工程信息19故障模拟203.定值分类描述表203.1.定值清单203.2.定值整定说明224.通讯接口225.端子定义与使用235.1.本装置的端子定义见附图235.2.端子简易接线见下图235.3.装置尺寸与开孔尺寸见附图255.4.操作回路原理图见附图255.5.装置部插件位置256.用户安装调试说明256.1.通电前检查256.2.装置通电检查256.3.整机通电检查256.4.开入量检查256.5.定值输入256.6.模拟短路试验266.6.1.试验目的与项目266.6.2.试验方法266.7.耐压试验267.运行维护277.1.装置的投运277.2.装置的运行277.3.保护动作信号与报告277.4.其它注意事项278.订货须知279.附录27第一部分技术参数1.装置简介ZBT-11B型线路综合保护装置是山源电子电气科技发展最新研制的高起点，高性能并且具有很强的灵活性和应用围的最新一代保护测控装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

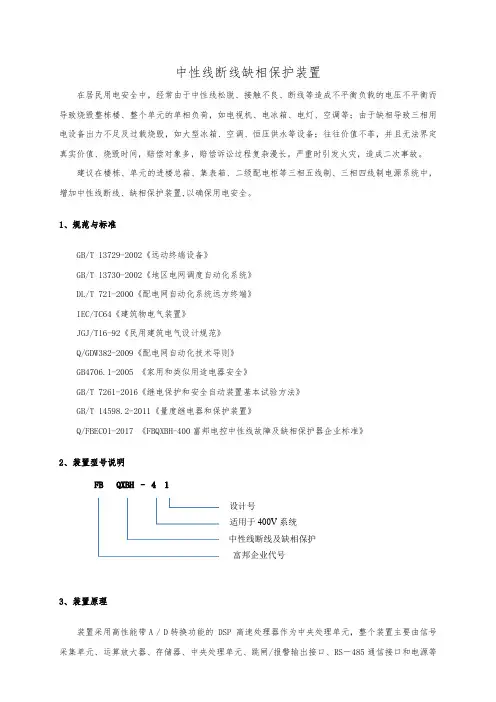

中性线断线缺相保护装置
在居民用电安全中，经常由于中性线松脱、接触不良、断线等造成不平衡负载的电压不平衡而导致烧毁整栋楼、整个单元的单相负荷，如电视机、电冰箱、电灯、空调等；由于缺相导致三相用电设备出力不足及过载烧毁，如大型冰箱、空调、恒压供水等设备；往往价值不菲，并且无法界定真实价值、烧毁时间，赔偿对象多，赔偿诉讼过程复杂漫长。
严重时引发火灾，造成二次事故。
建议在楼栋、单元的进楼总箱、集表箱、二级配电柜等三相五线制、三相四线制电源系统中，增加中性线断线、缺相保护装置,以确保用电安全。
1、规范与标准
GB/T 13729-2002《远动终端设备》
GB/T 13730-2002《地区电网调度自动化系统》
DL/T 721-2000《配电网自动化系统远方终端》
IEC/TC64《建筑物电气装置》
JGJ/T16-92《民用建筑电气设计规范》
Q/GDW382-2009《配电网自动化技术导则》
GB4706.1-2005 《家用和类似用途电器安全》
GB/T 7261-2016《继电保护和安全自动装置基本试验方法》
GB/T 14598.2-2011《量度继电器和保护装置》
Q/FBEC01-2017 《FBQXBH-400富邦电控中性线故障及缺相保护器企业标准》
2、装置型号说明
3、装置原理
装置采用高性能带A / D转换功能的 DSP 高速处理器作为中央处理单元，整个装置主要由信号采集单元、运算放大器、存储器、中央处理单元、跳闸/报警输出接口、RS－485通信接口和电源等
几部分组成。
中性线断线缺相保护装置结构框图
该装置通过检测三相负载中性点电压的不平衡度，经运算放大后将模拟量通过A / D 转换装置转为数字量，并用MCU进行离散傅里叶变换运算，通过存储器进行参数设定和读取，将运算结果与设定的单相过电压和欠电压门槛值来判断特定的三相负载中出现的中性线断线故障，并发出相应的信号驱动执行元件动作，保护线路后端的设备及人身安全。
装置采用独立电源，为各种芯片提供安全、可靠、持续的运行动力；大容量的 I /O 接口，确保装置与执行元件可靠配合；在发生过压、欠压、断相，或中性线断线故障时，迅速输出控制信号（提供一对无源接点和一路交流控制电源220V 或380V）切断电源回路，并通过RS485的通信方式，将报警信息上传监控系统。
避免因中性线断线、缺相引起的某一相过压或欠压造成末端用电设备的损坏。
中性线断线缺相保护装置动作流程如下图所示
4、装置主要技术参数
5、基本功能
5.1、控制功能：实时监测因中性线发生断线或缺相而造成中性点偏移的故障，并快速切、延时断配电箱供电回路。
故障恢复正常，手动复位后，接通配电箱供电回路。
（1）速断功能。
当相电压突变到设定值时，中性线断线保护装置能快速发出跳闸指令，实现速
断保护。
（2）定时限延时保护。
当相电压突变到定值时，中断智能保护装置延时指定时间发出跳闸指令，实现延时保护，防止误动作。
5.2、在中性线断线与缺任意相时，装置仍能正常工作，并且装置仍能指挥断路器正常脱扣。
5.3、报警功能。
根据保护类型发出跳闸信号，同时送出报警信号，用于声光报警，或通过通信的方式向监控系统发送报警信号，故障信息能对停电事故快速做出处理意见，减少停电时间。
3、智能鉴别
5.3.1装置具有区分电网缺相与中性线断线的功能，即缺相保护功能不等同于中性线断线保护功能；
5.3.2装置具有区分中性线断线与正常停电状态，不会出现停电来电，误动作现象。
5.4、多级选择性保护功能。
实现总路和支路，支路和用户等多级分别判断中性线断线保护的配合功能，支路应优先动作，防止断电范围扩大。
5.5、自检验证功能。
当中性线断线智能控制器发出跳闸信号后，若控制的执行元件未动作，后台可根据断路器的状态信息与该装置的报警输出信号来验证故障的具体原因及位置，从而判断断路器是否存在故障。
5.6、故障记录：装置具备SOE事件记录功能，失电数据也不丢失。
5.7、具备RS485通讯功能，通过后台软件能导出所有存储数据，以便分析故障，后台程序软件通讯接口需同时具备RS485通讯端口；
5.8、运行监视：有4个LED指示灯对工作状态进行监视：电源/运行/通信接收/通信发送。
5.9、模块化安装方式：采用35mm标准导轨安装，同时具备固定螺丝安装。
5.10、装置二次接线端采用插拔式接线方式，方便后期维护更换。
6、装置的外形尺寸:
单位（mm）
7、应用案例
建议中性线断线缺相保护装置的工作电源取于总开关的后端，一个柜体内只有一个电源进线，保证维护的安全；但对于带通讯的装置，失去电源，后台将报通讯中断。
装置只是个报警装置，需要断路器配有脱扣器附件方可执行保护动作。
装置电源为三相电源，缺一相电源，装置仍能工作，仍能给断路器提供电源。
7.1、应用于集表箱
7.2、应用于单元、楼栋进线总箱。
