(整理)线下工程沉降变形观测

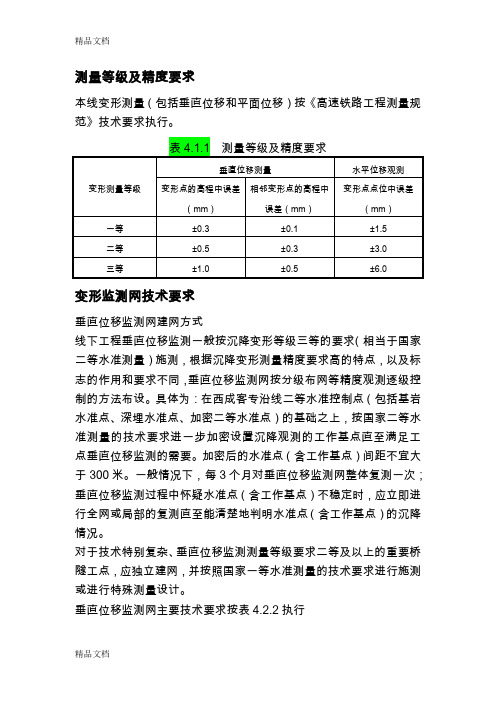

测量等级及精度要求本线变形测量（包括垂直位移和平面位移）按《高速铁路工程测量规范》技术要求执行。
变形监测网技术要求垂直位移监测网建网方式线下工程垂直位移监测一般按沉降变形等级三等的要求（相当于国家二等水准测量）施测，根据沉降变形测量精度要求高的特点，以及标志的作用和要求不同，垂直位移监测网按分级布网等精度观测逐级控制的方法布设。
具体为：在西成客专沿线二等水准控制点（包括基岩水准点、深埋水准点、加密二等水准点）的基础之上，按国家二等水准测量的技术要求进一步加密设置沉降观测的工作基点直至满足工点垂直位移监测的需要。
加密后的水准点（含工作基点）间距不宜大于300米。
一般情况下，每3个月对垂直位移监测网整体复测一次；垂直位移监测过程中怀疑水准点（含工作基点）不稳定时，应立即进行全网或局部的复测直至能清楚地判明水准点（含工作基点）的沉降情况。
对于技术特别复杂、垂直位移监测测量等级要求二等及以上的重要桥隧工点，应独立建网，并按照国家一等水准测量的技术要求进行施测或进行特殊测量设计。
垂直位移监测网主要技术要求按表4.2.2执行水平位移监测网建网方式一般按独立建网考虑，根据沉降变形测量等级及精度要求进行施测，并与施工平面控制网进行联测，引入施工测量坐标系统，实现水平位移监测网坐标与施工平面控制网坐标的相互转换。
水平位移监测网主要技术要求本线水平位移监测一般按变形测量三等规定执行，对于软土地基等设计有特别技术要求的复杂工点，可根据需要按变形测量二等的规定执行。
沉降变形测量点的布置要求沉降变形测量点分为基准点、工作基点和沉降变形观测点三类，其布设按下列要求：●基准点：要求建立在沉降变形区以外的稳定地区且易于保存，基准点使用全线的基岩点、深埋水准点、CPI、CPII和二等水准点，增设时按国家二等水准测量的相关要求执行。
基准点标石埋设规格应符合图4.3.1的规定。
●工作基点：要求这些点埋设在稳定区域，在观测期间稳定不变，测定沉降变形点时作为高程和坐标的传递点。
弯曲沉降量测量方法和评估准则
弯曲沉降量测量方法和评估准则
引言
弯曲沉降量是工程结构在使用过程中产生的变形现象，对结构
的正常运行和安全性具有重要影响。
因此，准确测量和评估弯曲沉
降量显得十分重要。
本文档旨在介绍弯曲沉降量的测量方法和评估
准则，帮助工程师和研究人员进行准确的测量和评估工作。
测量方法
1. 弯曲沉降量的测量可采用传统的测量仪器，如全站仪、水准
仪等。
在测量过程中，应注意以下几点：
- 确保测量仪器的准确性和稳定性。
- 选择合适的测量点位和测量时间，以确保测量结果的代表性。
- 对于大型结构，可以使用多点测量方法，以提高测量的可靠
性和准确性。
2. 步骤：
- 设置测量点位，并进行基准测量。
- 进行弯曲沉降量的测量，并记录测量结果。
- 对测量结果进行处理和分析，得出最终的弯曲沉降量。
评估准则
1. 弯曲沉降量的评估应考虑以下几个方面：
- 结构的设计和建造质量；
- 结构所受外部荷载的大小和频率；
- 结构的使用情况和维护状况。
2. 根据以上方面的考虑，可以采用以下指标进行评估：
- 弯曲沉降量的绝对值；
- 弯曲沉降量与结构设计标准的对比；
- 弯曲沉降量的变化趋势。
3. 根据评估结果，结合实际情况，可以采取相应的修复和加固措施，以保证结构的正常运行和安全性。
结论
弯曲沉降量的测量方法和评估准则对于工程结构的正常运行和安全性具有重要意义。
工程师和研究人员应熟悉这些方法和准则，并在实际工作中加以应用和改进，以提高结构的可靠性和安全性。
测绘技术中的沉降监测与变形分析方法解析
测绘技术中的沉降监测与变形分析方法解析近年来，随着城市建设的不断迅猛发展，沉降和地面变形问题成为一个亟待解决的重要课题。
确保建筑物的安全和城市基础设施的稳定是保障人民生命财产安全的关键。
测绘技术中的沉降监测与变形分析方法为我们提供了一种精确判断沉降和地面变形情况的手段。
一、沉降监测方法沉降监测是指通过测量技术获取某一地区在一定时间范围内发生的沉降情况，并利用测量数据进行分析和评价。
在测绘技术中，我们常用的沉降监测方法主要有测量基准面高程、GPS监测与大地水准网测量。
1.测量基准面高程测量基准面高程是一种常用的沉降监测方法。
基准面高程具有稳定性好、精度高等特点，通过建立测量基准面高程的监测站点，通过定期测量该监测站点的高程变化，可以有效判断该区域的沉降情况。
2.GPS监测全球定位系统（GPS）是一种通过卫星测距和定位所得的技术，可以用来测量地表沉降情况。
通过在地面埋设GPS测量点，可以实时地获取地面的位置信息，并进行沉降分析。
3.大地水准网测量大地水准网是指根据天文测量和大地测量方法，在地球表面选择基准点，通过水准测量建立的空间基准系统。
通过在大地水准网上选取一定数量的水准点，并定期进行测量，可以获得地面沉降的准确数据。
二、变形分析方法变形分析是指通过测量和分析地表或结构物在一定时间内的变形情况，判断和评价土地、建筑物等结构物的稳定性。
在测绘技术中，常用的变形分析方法主要有全站仪变形监测、摄影测量变形监测和遥感技术。
1.全站仪变形监测全站仪是一种高精度、多功能的测量仪器，通过测量站点的水平角、垂直角和斜距，可以实时获得地表或结构物的形变信息。
利用全站仪进行变形监测可以精确记录结构物的变形情况，提供可靠的数据支持。
2.摄影测量变形监测摄影测量是利用相机拍摄地面或物体影像，并通过解算这些影像来测量地表或物体的方法。
通过定期拍摄同一地区的影像，可以通过比对分析来获取地表或建筑物的变形情况。
3.遥感技术遥感技术是利用航空遥感或卫星遥感获得地面的信息和数据。
混凝土沉降变形检测标准
混凝土沉降变形检测标准一、前言混凝土沉降变形是指混凝土结构在使用过程中，由于荷载作用而产生的下沉或变形。
混凝土沉降变形是混凝土结构使用安全的重要指标之一，因此对于混凝土沉降变形的检测标准也具有重要的意义。
本文主要介绍混凝土沉降变形检测标准。
二、检测标准1.检测对象混凝土结构的沉降变形需要进行检测。
检测对象包括混凝土桥梁、混凝土建筑物、混凝土管道、混凝土地基等。
2.检测方法混凝土沉降变形的检测方法主要有以下几种：（1）水准测量法：通过水准仪测量混凝土结构高程变化，计算混凝土沉降变形。
（2）位移传感器法：通过安装位移传感器在混凝土结构上测量位移变化，计算混凝土沉降变形。
（3）形变传感器法：通过安装形变传感器在混凝土结构上测量变形量，计算混凝土沉降变形。
（4）GPS法：通过安装GPS测量系统在混凝土结构上测量高程变化，计算混凝土沉降变形。
3.检测精度混凝土沉降变形的检测精度应符合以下要求：（1）水准测量法：精度应达到±1mm/km。
（2）位移传感器法：精度应达到±0.1mm。
（3）形变传感器法：精度应达到±0.1μm。
（4）GPS法：精度应达到±1mm。
4.检测频次混凝土沉降变形的检测频次应符合以下要求：（1）混凝土桥梁：每年至少进行一次检测。
（2）混凝土建筑物：每三年至少进行一次检测。
（3）混凝土管道：每年至少进行一次检测。
（4）混凝土地基：在重要工程和特殊地质条件下，每年至少进行一次检测。
5.检测报告混凝土沉降变形的检测报告应包括以下内容：（1）检测时间、地点、对象等基本信息。
（2）检测方法、仪器、精度等详细信息。
（3）混凝土沉降变形的检测结果和分析。
（4）混凝土沉降变形的原因分析和处理建议。
（5）检测人员的资质和签字。
6.检测标准混凝土沉降变形的检测标准应符合以下要求：（1）混凝土桥梁：沉降变形不应超过设计值的1/3。
（2）混凝土建筑物：沉降变形不应超过设计值的1/4。
沉降检测方法
沉降检测方法
嘿，你们知道吗？我觉得沉降检测可有意思啦！
沉降检测呢，有好几种方法哦。
一种是用水准仪来检测。
水准仪就像一个小望远镜，能看到远处的东西。
把水准仪放在一个地方，然后看一个高高的杆子，杆子上有刻度。
通过看刻度的变化，就能知道地面有没有沉降。
比如说，我们先在一个地方做好标记，然后过一段时间，再用水准仪去看那个标记，如果标记变低了，那就说明地面沉降了。
还有一种是用全站仪来检测。
全站仪比水准仪更厉害呢！它可以从不同的角度看东西。
把全站仪放在一个地方，然后瞄准一些目标点，比如建筑物的墙角呀，柱子呀。
通过测量目标点的位置变化，就能知道有没有沉降。
如果目标点的位置变低了，那就是沉降啦。
另外呢，还可以用沉降标来检测。
沉降标就像一个小柱子，插在地上。
随着地面的沉降，沉降标也会跟着一起下降。
我们可以定期去测量沉降标的高度，看看它下降了多少。
这样就能知道地面沉降的情况啦。
嘿，现在你们知道沉降检测是怎么回事了吧？沉降检测很重要哦，它可以让我们知道地面是不是安全，有没有危险。
如果发现地面沉降了，就要赶紧想办法解决，不然会很危险呢！。
线下工程沉降变形观测评估要点
允许偏差（mm） +4 -6
+4 0 10 +10 0
• 高速铁路对轨道的平顺性要求主要有 两条：一是短波指标，即10m弦长轨向和 高低偏差不大于2mm；二是长波指标， 即量检验点间距离150m的轨向和高低偏 差不大于10mm。
• 怎样才能保证高速铁路无砟轨道的平 顺性，目前只有采用预估地基工后沉降评 估和预测的方法。
10mm 。
•
涵身整体沉降：要求无渣轨道铺设后的工
后沉降量与相邻的路基相一致，且≤15mm.
•
涵节间的差异沉降：要求控制相邻涵节的
沉降量，不得大于5mm。
•
涵路差异沉降：要求涵身沉降与过渡段的
沉降应基本一致，当不一致时，形成的差异沉
降量不得大于5mm。
•
铺设无渣轨道的隧道基础工后沉降值一般
不得大于15mm，轨道基础与路基、桥涵等结构
• 预估地基沉降的两大思路：
• 一是通过对路基的土样做试验来获取路基 土的参数，根据固结理论，结合各种土的 本构模型，计算路基最终沉降量，如考虑 非线性弹性模型及弹塑性模型的有限元法 及大变形固结有限元法等；
• 二是通过对实测的沉降数据进行处理，以 获得沉降规律，从而预测沉降量。
• 目前路基的工后沉降还没有一种可靠的理论方法来进 行计算，只能通过对无碴轨道铺设前路基沉降过程的观测， 通过对观测数据进行回归分析，找出沉降曲线（经验公式） 后，才能对无碴轨道铺设后路基工后沉降进行预测和评估。 这种方法属于经验方法，即采用与沉降观测曲线相似的曲 线进行配合，然后外延求出最终沉降量。常用的有双曲线 法、三点法、指数曲线法、抛物线法、Asaoka法、泊松曲 线法、星野法和修正双曲线法。
测期一般不少于3个月。内容包括：隧道洞口、明暗分界 处和变形缝处均应进行沉降观测。 • 各构筑物变形观测点的布设和观测频次，要符合《高 速铁路工程测量规范》、《兰新铁路基础工程沉降变形观 测指导方案》、《客运专线铁路无砟轨道铺设条件评估技 术指南》的相应规定。变形点的沉降观测可采用三等垂直 位移精度要求施测，读数取位至。
线下工程沉降变形测量方法与标准总结
线下工程沉降变形测量方法与标准
变形观测与分析评估的重要意义
变形观测与分析评估是一项系统工程，涉及到： 1. 2. 3. 4. 设计措施与计算 施工过程中的实施监测 无砟轨道铺设条件的评估 运营期间的观测验证
因而，沉降变形观测及评估系统在高速建设中具有十 分重要的意义。
1 沉降观测培训达到的目的
测量人员明确职责与工作内容 测量人员了解基准点、工作基点布设原则 测量人员了解不同结构物测点布设原则 测量人员了解不同结构物测量精度及频次要求
准测量要求进行观测。
3.5 测量工作具体要求
10、数据处理时，闭合差、中误差等均满足要求后进
行平差计算，水准路线要进行严密平差，选用经鉴定
合格的软件进行。
11、成果数据按统一格式录入线下工程沉降变形观测
和评估数据库。
3.7 附：基准点与工作点信息表
续 图 二 :沉 降 观 测 网 第 3段 平 面 布 置 图
• 接近地面的空气温度不均匀，所以空气的密度也
不均匀。光线在密度不匀的介质中沿曲线传布。 这称为“大气折光”。 • 总体上说，白天近地面的空气温度高，密度低， 弯曲的光线凹面向上； • 晚上近地面的空气温度低，密度高，弯曲的光线 凹面向下。
2 大气折光的影响
接近地面的温度梯度大大气折光的曲率大 由于空气的温度不同时刻不同的地方一直处 于变动之中。所以很难描述折光的规律。 对策：
桥梁墩台水准路线观测按二等水准测量精度
要求形成闭合水准路线，沉降观测点位布设于墩台两 侧，水准路线观测示意图如图3.3.2所示
：
图3.3.2 桥梁墩台沉降观测点位布设及水准路线观测示意图 桥墩观测点 观测方向
工作基点
桥梁梁部徐变水准路线观测按二等水准测
线下工程沉降变形观测评估总结报告审查意见
线下工程沉降变形观测评估总结报告审查意见尊敬的领导：根据您提供的线下工程沉降变形观测评估总结报告，经过认真审查和讨论，我向您提出以下审查意见：一、报告结构和内容建议：1.报告标题：建议将报告标题更为准确地与所评估的线下工程沉降变形观测相关联，以便读者快速了解报告的主要内容。
2.摘要：摘要部分应该全面、简洁地概括报告的目的、方法、结果和结论。
建议对观测目的、方法、结果和主要结论进行明确描述，使读者可以在阅读摘要后对整个报告有一个初步了解。
3.引言：引言部分应该详细介绍背景和目的，包括所评估的线下工程的重要性、影响范围和相关研究进展。
此外，还应该明确阐述研究的目的和意义，以及本报告的主要研究内容和方法。
4.方法和仪器：此部分应明确介绍观测所采用的方法和仪器，包括具体的采样和观测过程、数据处理流程等。
建议对每个方法和仪器进行简要介绍，以便读者能够理解其在观测评估中的作用和局限性。
5.结果和分析：此部分应对观测所得数据进行全面、客观的分析和解释。
建议使用图表和图示等方式展示观测结果，同时对每个结果进行详细的解释和分析。
还应该与参考标准进行对比，以评估沉降变形的严重程度和对工程的影响。
6.结论和建议：此部分应对观测评估的结果进行总结，并提出相应的建议。
建议从工程安全性、沉降控制措施等方面进行详细的分析和评估，并提出实施可行的措施和建议。
7.附录：建议在报告附录中提供观测原始数据、处理代码、仪器说明书等相关材料，以供读者参考。
二、报告语言和表达建议：1.文字表达：建议在报告中使用简练、准确、科学的语言来描述相关观测评估内容，避免使用口语化、模糊、主观的表达，以保证报告的专业性和可读性。
2.图表设计：建议对使用的图表和图示进行优化设计，以突出重点和增强可读性。
图表应有明确的标题和标注，以及合适的比例尺和坐标轴。
3.文章结构：建议按照逻辑和时间顺序组织报告内容，使读者能够清晰地理解和跟随报告的思路。
4.术语解释：建议对报告中使用的专业术语进行解释或提供参考资料，以便读者能够理解相关内容。
如何进行沉降测量
如何进行沉降测量引言沉降测量是工程领域中非常重要的一项技术，它能够帮助工程师和设计师了解土地或建筑物的沉降情况，从而进行合理的工程设计和施工规划。
本文将探讨沉降测量的基本原理、测量方法和数据处理等相关内容。
一、沉降测量的基本原理沉降是指土地或建筑物由于外部力的作用而向下移动的现象。
沉降测量的基本原理是通过测量点位的相对位置变化，来计算出土地或建筑物发生的沉降量。
在进行沉降测量时，一般会选择一些固定的点位，如测点或标志物，然后使用测量仪器对这些点位的位置进行测量和记录。
通过多次测量，可以获取到不同时间点的位置数据，进而计算出点位之间的相对位置变化。
二、沉降测量的方法1. 包线法包线法是一种常用的沉降测量方法。
它通过在被测土地或建筑物周围设置一条或多条包线，并在包线上设置一系列测点进行测量。
当土地或建筑物发生沉降时，测点之间的相对位置关系会发生变化，通过对这些测点进行测量，可以计算出沉降量。
包线法的优点是简单易行，适用于不同类型的土地或建筑物。
但是它也存在一定的局限性，如无法测量垂直沉降和某些较小的沉降变化等。
2. 钢尺法钢尺法是一种传统的测量方法，它利用金属尺或钢尺等仪器，通过直接测量点位的高度变化来计算沉降量。
钢尺法的优点是测量简便，准确性高，适用于小范围的沉降测量。
然而，它也有一些缺点，如被测点位范围较小、无法同时测量多个点位、需要人工参与等。
三、沉降测量数据的处理在进行沉降测量后，获得的数据需要进行相应的处理，以得出准确的沉降量结果。
1. 数据分析首先，需要对测量数据进行分析。
通过比较不同时间点的测量结果，可以发现点位之间的位置变化情况。
在数据分析过程中，还可以利用数学统计方法，如平均值、标准差等，对数据进行进一步处理和分析。
2. 误差修正沉降测量中常常会受到各种误差的影响，如仪器误差、环境影响等。
为了减小误差对测量结果的影响，需要进行误差修正。
误差修正可以采用多种方法，如差值法、比较法等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁建设【2008】246号文件：“客运专线作 为系统工程，„„切实把沉降变形观测评估工作 作为铺设轨道工程的关键内容和关键环节，„„ 各单位要严格按部颁规范、指南和相关文件精神 工序控制。„„沉降变形评估不合格，不得进行 轨道工程施工。”
铁工管函【2008】249号文件：“各建设单 位要认真做好无砟轨道铺设条件的评估工作，并 组织勘察设计、施工、监理和咨询单位实施，制 定实施细则，明确各方职责、密切配合，保证观 测数据及评估结果的真实、可靠，满足无砟轨道 铺设条件要求。”
水准测量的技术要求进一步加密水准基点或设置工 作基点至满足工点垂直位移监测需要。
加密后的水准基点（含工作基点）间距200m左 右时，可基本保证线下工程垂直位移监测需要。
3.3 沉降变形测量点的布置要求
（3）沉降变形点：
直接埋设在要测定的沉降变形体上。点位应 设立在能反映沉降变形体沉降变形的特征部 位，不但要求设置牢固，便于观测，还要求 形式美观，结构合理，且不破坏沉降变形体 的外观和使用。沉降变形点按路基、桥涵、 隧道等各专业布点要求进行。
512＃
513＃ 514＃ 515＃ 516＃ 517＃ 工作基点515 演示线路图2
518＃
519＃
水准测量的误差来源与消弱措施
误差包括：
人，外界条件，仪器三种因素的影响。
应掌握的规律：
误差来源→对观测的影响→消除方法
外界条件对水准测量的影响
1 地球曲率的影响 2 大气折光的影响
3 大气抖动的影响
工作基点 523
桥墩观测点 519＃
工作基点 531
工作基点 419
工作基点编号 工作基点 桥墩编号 桥墩观测点 基准点编号 基准点 基准网观测线路 工作网观测线路 线路左线 工作基点 547 工作基点 539
水准测量方法示意图（以闭合路线为例）
以工作基点515所连接的桥墩观测点
截图1：
(512#~519#)为例进行说明（闭合路 线）观测方法：由工作基点515出发（后 视点，高程已知），前视观测点512＃（ 根据需要设立转站点），依次观测至519 ＃后，再闭合至工作基点515。
2、每次观测前，对所使用的仪器和设备应进行检验
校正，确保仪器的各项指标参数附合测量要求，并保 留检验记录。
测量注意事项
3、每次沉降变形观测时应符合：
（1）严格按国家二等水准技术要求施测。 沉降监测网的 首期观测（“零周期”）要求往返观测2次，其余各期往返 观测1次；沉降变形点的首期观测（“零周期”）要求往返 观测1次，其余各期单程观测1次；并取观测结果的中数作
4 温度对仪器的影响
1 地球曲率的影响
• 工作时水准仪的视准轴是水平直线，
而大地水准面是曲面。由此，在读数 中就有误差 2 S2 曲 R(1 cos ) R 2 2R 当S=100米时， 0.78毫米
• 对策：
如果前视水准尺和后视水准尺到测站的距离相 等，则在前视读数和后视读数中含有相同的 曲 。这样在高差中就没有 曲 这误差的影响了。 因此，放测站时要争取“前后视相等”
形观测点进行观测。 实行“五固定”即“固定水准基点、工作基点、固定 人、固定测量仪器、固定监测环境条件、固定测量路 线和方法”，以提高观测数据的准确性。
测量注意事项
（4）观测时要避免阳光直射，且在基本相同的环境 和观测条件下工作。
（5）成像清晰、稳定时再读数。 （6）随时观测，随时检核计算，观测时要一次完成， 中途不中断。
为变形测量初始值。
（2）参与观测的人员必须经过培训才能上岗，并 固定观
测人员。
测量注意事项
（3）为了将观测中的系统误差减到最小，达到提高 精度的目的，各次观测应使用同一台仪器和设备，
前后视观测最好用同一水平尺，必须按照固定的 观测路线和观测方法进行，观测路线必须形成附 合或闭合路线，使用固定的工作基点对应沉降变
线下工程沉降变形测量方与分析评估是一项系统工程，涉及到： 1. 2. 3. 4. 设计措施与计算 施工过程中的实施监测 无砟轨道铺设条件的评估 运营期间的观测验证
因而，沉降变形观测及评估系统在高速建设中具有十 分重要的意义。
1 沉降观测培训达到的目的
测量人员明确职责与工作内容 测量人员了解基准点、工作基点布设原则 测量人员了解不同结构物测点布设原则 测量人员了解不同结构物测量精度及频次要求
桥梁墩台水准路线观测按二等水准测量精度
要求形成闭合水准路线，沉降观测点位布设于墩台两 侧，水准路线观测示意图如图3.3.2所示
：
图3.3.2 桥梁墩台沉降观测点位布设及水准路线观测示意图 桥墩观测点 观测方向
工作基点
桥梁梁部徐变水准路线观测按二等水准测
量精度要求形成闭合水准路线，沉降观测点位布设 及水准路线观测示意图如图3.3.3所示,其中测点1 ，2，3，4构成第一个闭合环，测点3，4，5，6 构成第二个闭合环。
准测量要求进行观测。
3.5 测量工作具体要求
10、数据处理时，闭合差、中误差等均满足要求后进
行平差计算，水准路线要进行严密平差，选用经鉴定
合格的软件进行。
11、成果数据按统一格式录入线下工程沉降变形观测
和评估数据库。
3.7 附：基准点与工作点信息表
续图二:沉降观测网第3段平面布置图
工作基点 491
土质松软转点会下沉 平坦的硬质路面上立尺 会因尺子倾斜状态不 同引起高度变化
水准仪架在松软的土质 上也有下沉的可能
其他影响
对策：
选择有棱角的硬物做转点 携带专用的测垫或测桩做转点 采用“时间对称”的工作流程，削弱 “随时间而变化的因素”对测量成果 的不良影响。 如水准测量采用“前--后--后--前” 的流程
• 对策：
– 仪器制作时采取保护 措施：如Zeiss004 在望远镜筒外面还有 一个保护筒。量筒之 间静止的空气起隔热 作用 – 精密水准测量时必须 撑伞 – 精密水准仪从箱中拿 出来后要静置半小时 后再开始工作 – 避免日光直接照射水 准管
其他影响
• 转点的唯一性问题： 水准测量常需多次设站 把高程传递到待定点 。为此必须利用转点 。在转点上水准尺有 二次工作状态。必须 保证转点状态不变。
3.5 测量工作具体要求
5、每一测段均为偶数测站。晴天观测时给仪器打伞，
避免阳光直射；扶尺时借助尺撑，使标尺上的气泡居 中，标尺垂直。
3.5 测量工作具体要求
8、观测过程中为保证水准尺的稳定性，选用5kg以上
的尺垫，水准观测路线必须路面硬实，观测过程中尺 垫踩实以避免尺垫下沉。
同时观测过程中避免仪器安置在容易震动的地方，如
需进一步说明与强调的技术要求
• 沉降观测所有水准观测路线均形成闭合或符合水准路线，
工作基点
路基水准路线观测按二等水准测量精度要
求形成附合水准路线，沉降观测点位布设及水准
路线观测示意图如图3.3.5所示：
图3.3.5 沉降观测点位布设及水准路线观测示意图
沉降桩观测点 工作基点
沉降板观测点
观测方向
测量注意事项
1、水准基点使用时应作稳定性检验，并以稳定或相
对稳定的点作为沉降变形的参考点，并应有一定数量 稳固可靠的点以资校核。
果临时有震动，确认震动源造成的震动消失后，再激 发测量键。水准尺均借助尺撑整平扶直，确保水准尺
垂直。
3.5 测量工作具体要求
9、当相邻观测周期的沉降量超过限差或出现反弹时，
应重测并分析工作基点的稳定性，必要时联测基准点 进行检测。
对于宽度较宽的河、湖水中的沉降测量，按照《国家
一、二等水准测量规范》（GB/T 12897-2006）跨河水
测量人员了解统一数据处理与数据提交方法
变形观测的三个问题
• 点位布设问题
---探测变形空间分布的情况 • 测量精度问题 ---探测多大的变形量 • 测量频率问题 ---探测何种规律变化的变形量
沉降观测必须明确内容
3.3 沉降变形测量点的布置要求
（2）工作基点： 要求这些点在观测期间稳定不变，测定沉降变形 点时作为高程的传递点。 工作基点除使用普通水准点外，按照国家二等
监测网基准点和工作点由于自然条件的变化，人 为破坏等原因，不可避免的有个别点位会发生变化。 为了验证监测网基准点和工作点的稳定性，应对其进 行定期检测。 本次技术方案设计垂直位移监测网的观测分为首 次观测和施工过程中的定期复测，定期复测按每半年 进行一次，并结合精测网复测进行。
3.3 沉降变形测量点的布置测量要求 2、基准点的检测（接上页） 在区域沉降地区应根据沉降速率适 当增加复测次数，每季度进行一次复测。 沉降变形点的监测频率应根据被监 测变形体的沉降速率在各单位工程沉降 变形观测实施细则中已制定。
测量注意事项
（7）对工作基点的稳定性要定期检核，在雨季前后 要联测，检查水准点的标高是否有变动，在区域 沉降地区每次对沉降变形观测点进行观测前、后 都应对工作基点的稳定性进行检核，如果工作基 点的沉降量超过限差范围，应对沉降变形观测点 的沉降观测量进行修正后再入库。
测量注意事项
4、针对矮桥墩、异型桥墩，尺子不 能直立的情况，施工单位及监理单位 应考虑采用定制短尺的方法，或倒尺 的方法进行。
2 大气折光的影响
• 接近地面的空气温度不均匀，所以空气的密度也
不均匀。光线在密度不匀的介质中沿曲线传布。 这称为“大气折光”。 • 总体上说，白天近地面的空气温度高，密度低， 弯曲的光线凹面向上； • 晚上近地面的空气温度低，密度高，弯曲的光线 凹面向下。
2 大气折光的影响
接近地面的温度梯度大大气折光的曲率大 由于空气的温度不同时刻不同的地方一直处 于变动之中。所以很难描述折光的规律。 对策：
关于基准点、工作基点、变形观测点说明
基准点： 静态点，参考点，稳定点---变形分析的位置标准 工作基点 似静态点---为便于观测而是设置的点，测定沉降 变形点时作为高程的传递点 变形观测点
