以太网端口进行配置
华为eNSP配置实例3——以太网接口及链路配置
项目3 以太网接口及链路配置
• 场景 • 你是公司的网络管理员。现在公司购买了两台华为的
S5700系列的交换机，需要你先进行调试。你决定对双工 和速度方面进行技术测试。
1 查看 接口信息
• • • •
<Huawei>undo terminal monitor 屏蔽监控信息 <Huawei>system 进入系统视图 [Huawei]sysname S2 重命名为S2 [S2]display interface GigabitEthernet 0/0/9 查看吉比特接口 GigabitEthernet 0/0/9的信息可简写为dis int g0/0/9
以太网端口汇聚简介
• 端口汇聚,也称链路聚合，是将多个端口聚合在一起形成1
个汇聚组，以实现出/入负荷在各成员端口中的分担。从外 面看起来，1个汇聚组好象就是1个端口。 • 使用链路汇聚服务的上层实体把同一聚合组内多条物理链 路视为一条逻辑链路 • 端口汇聚可以实现：

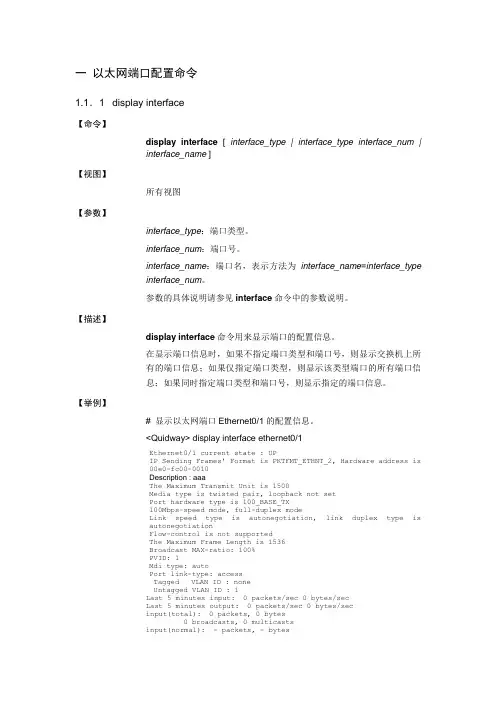

以太网端口配置命令
一以太网端口配置命令1.1．1 display interface【命令】display interface[ interface_type | interface_type interface_num |interface_name ]【视图】所有视图【参数】interface_type：端口类型。
interface_num：端口号。
interface_name：端口名，表示方法为interface_name=interface_typeinterface_num。
参数的具体说明请参见interface命令中的参数说明。
【描述】display interface命令用来显示端口的配置信息。
在显示端口信息时，如果不指定端口类型和端口号，则显示交换机上所有的端口信息；如果仅指定端口类型，则显示该类型端口的所有端口信息；如果同时指定端口类型和端口号，则显示指定的端口信息。
【举例】# 显示以太网端口Ethernet0/1的配置信息。
<Quidway> display interface ethernet0/1Ethernet0/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is00e0-fc00-0010Description : aaaThe Maximum Transmit Unit is 1500Media type is twisted pair, loopback not setPort hardware type is 100_BASE_TX100Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type isautonegotiationFlow-control is not supportedThe Maximum Frame Length is 1536Broadcast MAX-ratio: 100%PVID: 1Mdi type: autoPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 1Last 5 minutes input: 0 packets/sec 0 bytes/secLast 5 minutes output: 0 packets/sec 0 bytes/secinput(total): 0 packets, 0 bytes0 broadcasts, 0 multicastsinput(normal): - packets, - bytes- broadcasts, - multicastsinput: 0 input errors, 0 runts, 0 giants, - throttles, 0 CRC0 frame, - overruns, 0 aborts, 0 ignored, - parity errors Output(total): 0 packets, 0 bytes0 broadcasts, 0 multicasts, 0 pausesOutput(normal): - packets, - bytes- broadcasts, - multicasts, - pausesOutput: 0 output errors, 0 underruns, - buffer failures- aborts, 0 deferred, 0 collisions, 0 late collisions- lost carrier, - no carrier表1-1 端口配置信息描述表1.12 display loopback-detection【命令】display loopback-detection【视图】所有视图【参数】无【描述】display loopback-detection命令用来显示端口环回监测功能是否被开启，如果已经开启，则还会显示出定时监测的时间间隔和目前被环回的端口信息。
交换机端口地基本配置
4、设置以太网端口的网线类型
· mdi { across | auto | normal } · undo mdi ➢ across：设置端口的MDI（介质相关接口）属性为
只识别交叉网线。 ➢ auto：设置端口的MDI属性为自动识别网线类型。 ➢normal：设置端口的MDI属性为只识别平行网线。 mdi命令用来设置端口的MDI属性。undo mdi命令
2、设置 以太网端口的全双式/半双工属 性 · duplex { auto | f u l l | half } · undo duplex
➢ auto：端口处于自协商状态。 ➢ f ul l ：端口处于全双工状态。 ➢ half：端口处于半双工状态。
· duplex命令用来设置以太网端口的双工属性。 undo duplex命令用来将端口的双工属性恢 复为缺省的自协商状态。
3、设置以太网端口的速率
· speed { 10 | 100 | 1000 | auto } · undo speed ➢ 10：指定端口速率为10Mbit/s。 ➢ 100：指定端口速率为100Mbit/s。 ➢ 1000：指定端口速率为1000Mbit/s（该参数仅适用
于千兆端口）。 ➢ auto：指定端口的速率处于自协商状态 · speed命令用来设置端口的速率。undo speed命
用来恢复端口MDI属性的缺省值。
5、设置以太网端口广播风暴制比
· broadcast-suppression { ratio | pps max-pps } · undo broadcast-suppression
· ratio：指定以太网端口允许接收的最大广播流量的 带宽百分比，取值范围为1～100，缺省值为100， 步长为1。百分比越小，允许接收的广播流量也越 小。

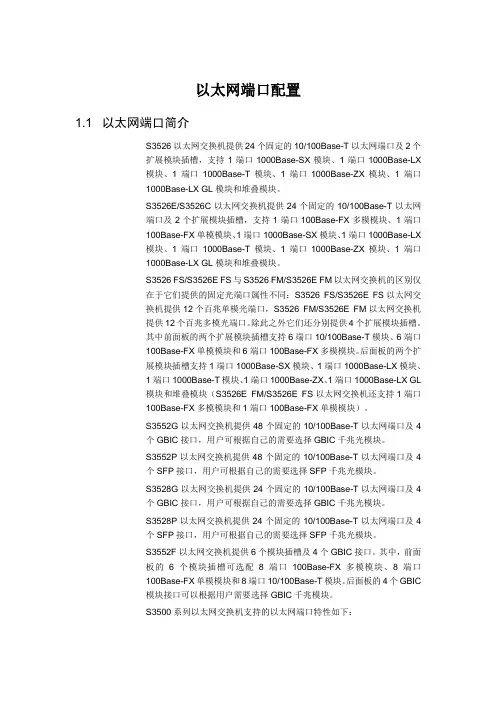

s3526以太网端口配置
以太网端口配置1.1 以太网端口简介S3526以太网交换机提供24个固定的10/100Base-T以太网端口及2个扩展模块插槽，支持1端口1000Base-SX模块、1端口1000Base-LX模块、1端口1000Base-T模块、1端口1000Base-ZX模块、1端口1000Base-LX GL模块和堆叠模块。
S3526E/S3526C以太网交换机提供24个固定的10/100Base-T以太网端口及2个扩展模块插槽，支持1端口100Base-FX多模模块、1端口100Base-FX单模模块、1端口1000Base-SX模块、1端口1000Base-LX模块、1端口1000Base-T模块、1端口1000Base-ZX模块、1端口1000Base-LX GL模块和堆叠模块。
S3526 FS/S3526E FS与S3526 FM/S3526E FM以太网交换机的区别仅在于它们提供的固定光端口属性不同：S3526 FS/S3526E FS以太网交换机提供12个百兆单模光端口，S3526 FM/S3526E FM以太网交换机提供12个百兆多模光端口。
除此之外它们还分别提供4个扩展模块插槽。
其中前面板的两个扩展模块插槽支持6端口10/100Base-T模块、6端口100Base-FX单模模块和6端口100Base-FX多模模块。
后面板的两个扩展模块插槽支持1端口1000Base-SX模块、1端口1000Base-LX模块、1端口1000Base-T模块、1端口1000Base-ZX、1端口1000Base-LX GL模块和堆叠模块（S3526E FM/S3526E FS以太网交换机还支持1端口100Base-FX多模模块和1端口100Base-FX单模模块）。
S3552G以太网交换机提供48个固定的10/100Base-T以太网端口及4个GBIC接口，用户可根据自己的需要选择GBIC千兆光模块。
S3552P以太网交换机提供48个固定的10/100Base-T以太网端口及4个SFP接口，用户可根据自己的需要选择SFP千兆光模块。

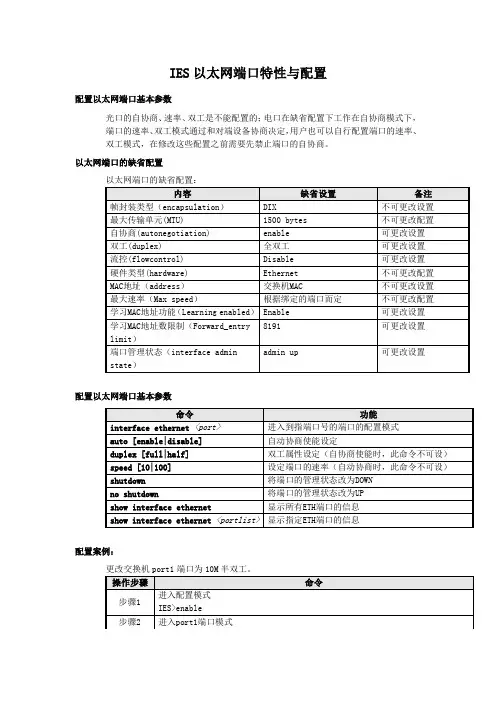

IES以太网端口特性与配置
IES以太网端口特性与配置配置以太网端口基本参数光口的自协商、速率、双工是不能配置的；电口在缺省配置下工作在自协商模式下，端口的速率、双工模式通过和对端设备协商决定，用户也可以自行配置端口的速率、双工模式，在修改这些配置之前需要先禁止端口的自协商。
以太网端口的缺省配置配置以太网端口基本参数配置案例：清除以太网类型端口的统计信息配置步骤：举例：IES3110(if-eth2)#clear statistics 配置端口描述配置步骤：举例：IES(if-eth2)#description IES3128-2-eth2IES(if-eth2)#show configuration Interface Ethernet eth2 is down.Physical status is down, administrator status is up.Interface description: IES3128-2-eth2MTU 1500 bytes.Port type is 100Base-TX.UrTypeName is FE. Loopback mode is None-Loopback.AutoNegotiation enabled. DIX encapsulation.Duplex full. FlowControl disabled.Hardware is ethernet.Address is 000e.5e5e.5e90.Max speed 100 M, current speed 100 M, Bandwidth 100000 Kbits.Learning enabled. Forward_entry limit: 8191Be added into vlan(s):Vlan name:default, vlan ID:1显示端口信息显示端口的配置和统计信息举例：IES(if-eth2)#showInterface Ethernet eth2 is down.Physical status is down, administrator status is up.Interface description: IES3128-2-eth2MTU 1500 bytes.Port type is 100Base-TX.UrTypeName is FE. Loopback mode is None-Loopback.AutoNegotiation enabled. DIX encapsulation.Duplex full. FlowControl disabled.Hardware is ethernet.Address is 000e.5e5e.5e90.Max speed 100 M, current speed 100 M, Bandwidth 100000 Kbits.Learning enabled. Forward_entry limit: 8191Be added into vlan(s): Vlan name:default, vlan ID:1Interface eth2: In Bytes :0 In Total Pkts :0 In Unicast Pkts :0 In Multicast Pkts :0 In Broadcast Pkts :0 In Pause Frames :0 In Discard Frames :0 In CRC Error Pkts :0Out Bytes :0 Out Total Pkts :0 Out Unicast Pkts :0 Out Multicast Pkts :0 Out Broadcast Pkts :0 Out Pause Frames :0 Out Discard Frames :0 Out CRC Error Pkts :0显示端口概要信息举例：IES(config)#show interface briefTYPE_NAME TYPICAL_INDEX INSTANCE_COUNT Ethernet 0x4000000 10 VLAN 0x8000000 1 Trunk 0x10000000 0 Null 0x24000000 1 loopback 0x38000000 1显示运行端口的配置信息举例：IES(config)#show running-config interface!Ethernet port config interface ethernet 2 description 111111 exit !Trunk config !!VLAN config interface vlan default 1 exit !配置端口流量控制当本端交换机和对端交换机都开启了流量控制功能后，如果本端交换机发生拥塞，它将向对端交换机发送消息，通知对端交换机暂时停止发送报文。
s5600操作手册-Release 1510(V1.00)09-端口基本配置操作
i
Quidway S5600 系列以太网交换机 操作手册-Release 1510 端口基本配置
第 1 章 端口基本配置
第1章 端口基本配置
1.1 以太网端口简介
1.1.1 以太网端口的类型与数量
Quidway S5600 系列以太网交换机能够提供的端口数量和支持的端口类型，如表 1-1所示。
型号 S5624P S5624P-PWR S5624F
三种类型的端口可以共存在一台设备上，但 Trunk 端口和 Hybrid 端口之间不能直接 切换，只能先设为 Access 端口，再设置为其他类型端口。例如：Trunk 端口不能直 接被设置为 Hybrid 端口，只能先设为 Access 端口，再设置为 Hybrid 端口。
1.1.3 配置以太网端口的缺省 VLAN ID
端口在转发报文时是否保留
VLAN Tag
注意：
建议将本端 Hybrid 端口或 Trunk 端口的缺省 VLAN ID 和相连的对端交换机的 Hybrid 端口或 Trunk 端口的缺省 VLAN ID 配置为一致，否则端口可能无法正确转发报文。
1.1.4 将当前端口加入指定 VLAN
用户可以将当前以太网端口加入到指定的 VLAN 中。执行该配置以后，以太网端口 就可以转发指定 VLAN 的报文，从而实现本交换机上的 VLAN 与对端交换机上相同 VLAN 的互通。 Access 端口只能加入到 1 个 VLAN 中，Hybrid 端口和 Trunk 端口可以加入到多个 VLAN 中。
H3C S3600 系列以太网交换机 命令手册-端口基本配置
目录第1章端口基本配置命令.......................................................................................................1-1 1.1 端口基本配置命令..............................................................................................................1-1 1.1.1 broadcast-suppression............................................................................................1-11.1.2 copy configuration...................................................................................................1-21.1.3 description...............................................................................................................1-41.1.4 display brief interface..............................................................................................1-51.1.5 display interface......................................................................................................1-61.1.6 display loopback-detection......................................................................................1-91.1.7 display transceiver-information interface..............................................................1-101.1.8 display port............................................................................................................1-111.1.9 display unit............................................................................................................1-111.1.10 duplex..................................................................................................................1-131.1.11 flow-control..........................................................................................................1-141.1.12 flow-interval.........................................................................................................1-141.1.13 giant-frame statistics enable...............................................................................1-151.1.14 interface...............................................................................................................1-161.1.15 jumboframe enable.............................................................................................1-171.1.16 loopback..............................................................................................................1-171.1.17 loopback-detection control enable......................................................................1-181.1.18 loopback-detection enable..................................................................................1-191.1.19 loopback-detection interval-time.........................................................................1-201.1.20 loopback-detection per-vlan enable....................................................................1-201.1.21 mdi.......................................................................................................................1-211.1.22 multicast-suppression.........................................................................................1-221.1.23 port access vlan..................................................................................................1-231.1.24 port hybrid pvid vlan............................................................................................1-231.1.25 port hybrid vlan....................................................................................................1-241.1.26 port link-type........................................................................................................1-251.1.27 port trunk permit vlan..........................................................................................1-261.1.28 port trunk pvid vlan..............................................................................................1-271.1.29 reset counters interface.......................................................................................1-281.1.30 shutdown.............................................................................................................1-281.1.31 speed...................................................................................................................1-291.1.32 unicast-suppression............................................................................................1-301.1.33 virtual-cable-test..................................................................................................1-30第1章端口基本配置命令1.1 端口基本配置命令1.1.1 broadcast-suppression【命令】broadcast-suppression { ratio | pps max-pps }undo broadcast-suppression【视图】系统视图/以太网端口视图【参数】ratio：指定以太网端口允许接收的最大广播流量的带宽百分比，取值范围为1～100，缺省值为100，步长为1。
huawei-5300配置指导书
目录第1章以太网端口配置 1-11.1 概述 1-11.2 设置以太网端口物理属性 1-21.3 设置端口流量控制 1-31.4 设置端口广播风暴抑制 1-31.5 设置端口优先级 1-31.6 设置端口可加入的组播组数 1-31.7 以太网端口汇聚配置 1-41.8 查询以太网端口信息 1-4第2章 VDSL端口配置 2-12.1 概述 2-12.2 设置VDSL端口以太网参数 2-12.3 设置端口流量控制 2-22.4 设置端口广播风暴抑制 2-22.5 设置端口优先级 2-22.6 设置端口可加入的组播组数 2-32.7 设置端口MAC地址学习 2-32.8 设置VDSL线路配置模板 2-42.8.1 阻塞/解阻塞VDSL端口 2-42.8.2 增加/删除/修改线路配置模版 2-42.8.3 激活/去激活VDSL端口 2-92.9 设置VDSL线路告警模板 2-102.9.1 阻塞/解阻塞VDSL端口 2-102.9.2 增加/删除/修改线路告警模板 2-102.9.3 绑定VDSL线路告警模板 2-142.9.4 激活/去激活VDSL端口 2-152.10 VDSL端口汇聚配置 2-162.11 VDSL远端设备管理 2-162.11.1 设置绑定VDSL远端设备 2-172.11.2 设置自动升级VDSL远端设备 2-172.12 复位VDSL端口和套片 2-182.13 查询VDSL端口信息 2-192.14 设置VDSL端口出线测试 2-232.15 设置VDSL端口环回 2-24第3章 ADSL端口配置 3-13.1 概述 3-13.2 设置端口优先级 3-13.3 设置端口可加入的组播组数 3-23.4 设置端口MAC地址学习 3-23.5 设置ADSL端口PVC 3-33.6 设置ADSL端口CAR 3-33.7 设置ADSL端口IP地址绑定 3-43.8 设置ADSL线路配置模板 3-43.8.1 阻塞/解阻塞ADSL端口 3-43.8.2 增加/删除/修改线路配置模板 3-53.8.3 激活/去激活ADSL端口 3-143.9 设置ADSL线路告警模板 3-153.9.1 阻塞/解阻塞ADSL端口 3-153.9.2 增加/删除/修改线路告警模板 3-153.9.3 绑定ADSL线路告警模板 3-213.9.4 激活/去激活ADSL端口 3-223.10 复位ADSL套片 3-223.11 查询ADSL端口信息 3-223.12 设置ADSL端口出线测试 3-263.13 设置ADSL端口环回 3-27第4章 VLAN配置 4-14.1 概述 4-14.2 VLAN配置 4-14.3 VLAN接口配置 4-44.4 VLAN Trunk配置 4-54.5 VLAN配置实例 4-64.5.1 局域网互连配置 4-64.5.2 VLAN Trunk配置 4-10第5章 Smart VLAN配置 5-15.1 概述 5-15.2 创建/删除VLAN 5-15.3 设置/取消VLAN类型为Smart VLAN 5-15.4 设置/取消VLAN为tag VLAN 5-25.5 为Smart VLAN指定上行端口 5-25.6 为Smart VLAN指定下行端口 5-25.7 查询Smart VLAN信息 5-35.8 Smart VLAN配置实例 5-35.8.1 Smart VLAN（Access模式） 5-35.8.2 Smart VLAN（Trunk模式） 5-5第6章 MUX VLAN配置 6-16.1 概述 6-16.2 开启/关闭MUX VLAN 6-16.3 设置上行口及本地MUX VLAN范围 6-16.4 设置级连口及级连设备MUX VLAN范围 6-36.5 设置指定业务板的MUX VLAN 6-46.6 设置指定端口的MUX VLAN 6-56.7 MUX VLAN配置实例 6-6第7章 Spanning Tree配置 7-17.1 Spanning Tree协议简介 7-17.2 Spanning Tree配置 7-67.2.1 开启/关闭设备Spanning Tree协议 7-67.2.2 开启/关闭端口Spanning Tree协议 7-77.2.3 配置交换网络的网络直径 7-77.2.4 设置RSTP协议的工作模式 7-77.2.5 设置特定网桥的Bridge优先级 7-87.2.6 设置特定网桥的Forward Delay特性 7-87.2.7 设置特定网桥的Hello Time特性 7-87.2.8 设置特定网桥的Max Age特性 7-97.2.9 设置特定端口的最大发送速率 7-97.2.10 设置特定端口是否可以作为EdgePort 7-97.2.11 设置特定端口的Path Cost 7-107.2.12 设置特定端口的优先级 7-107.2.13 设置特定端口是否与点对点链路相连 7-107.2.14 执行mCheck操作 7-117.2.15 查询RSTP信息 7-11第1章以太网端口配置1.1 概述MA5300通过主控板和BAS板扣板提供以太网端口，支持的以太网端口及特性如下：100Base-TX以太网端口100Base-TX以太网端口可以工作在半双工、全双工、自协商模式下，为用户提供百兆电口，可以与其他网络设备协商确定工作方式和速率，自动选择最合适的工作方式和速率，从而大大简化系统的配置和管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要对以太网端口进行配置，首先要进入以太网端口视图。
请在系统视图下进行下列配置。
表1-1 进入以太网端口视图
1.2.2 打开/关闭以太网端口
当端口的相关参数及协议配置好之后，可以使用以下命令打开端口；如果
想使某端口不再转发数据，可以使用以下命令关闭端口。
请在以太网端口视图下进行下列配置。
表1-2 打开或关闭以太网端口
需要注意的是，S2026以太网交换机的堆叠口不支持本操作。
缺省情况下，端口为打开状态。
1.2.3 对以太网端口进行描述
可以使用以下命令设置端口的描述字符串，以区分各个端口。
请在以太网端口视图下进行下列配置。
表1-3 对以太网端口进行描述
缺省情况下，端口的描述字符串为空字符串。
1.2.4 设置以太网端口双工状态
当希望端口在发送数据包的同时可以接收数据包，可以将端口设置为全双
工属性；当希望端口同一时刻只能发送数据包或接收数据包时，可以将端
口设置为半双工属性；当设置端口为自协商状态时，端口的双工状态由本
端口和对端端口自动协商而定。
请在以太网端口视图下进行下列配置。
表1-4 设置以太网端口双工状态
需要注意的是，10/100Base-T以太网端口支持全双工、半双工或自协商模
式，可以根据需要对其设置。
100Base-FX多模/单模以太网端口由系统设
置为全双工模式，不允许用户对其进行配置。
缺省情况下，端口的双工状态为auto（自协商）状态。
1.2.5 设置以太网端口速率
可以使用以下命令对以太网端口的速率进行设置，当设置端口速率为自协
商状态时，端口的速率由本端口和对端端口双方自动协商而定。
请在以太网端口视图下进行下列设置。
表1-5 设置以太网端口速率
需要注意的是，10/100Base-T以太网端口支持10Mbit/s、100Mbit/s或自
协商工作速率，可以根据需要对其设置。
100Base-FX多模/单模以太网端
口的工作速率由系统设置为100Mbit/s速率，不允许用户对其进行配置。
缺省情况下，以太网端口的速率处于auto（自协商）状态。
1.2.6 设置以太网端口网线类型
以太网端口的网线有平行网线及交叉网线，可以使用该命令对网线类型进
行设置。
请在以太网端口视图下进行下列配置。
表1-6 设置以太网端口网线类型
需要注意的是，该设置只对10/100Base-T端口有效。
缺省情况下，端口的网线类型为auto（自识别）型，即系统可以自动识别
端口所连接的网线类型。
1.2.7 设置以太网端口流量控制
当本端和对端交换机都开启了流量控制功能后，如果本端交换机发生拥塞，
它将向对端交换机发送消息，通知对端交换机暂时停止发送报文；而对端
交换机在接收到该消息后将暂时停止向本端发送报文；反之亦然。
从而避
免了报文丢失现象的发生。
可以使用以下命令对以太网端口是否开启流量
控制功能进行设置。
请在以太网端口视图下进行下列配置。
表1-7 设置以太网端口流量控制
缺省情况下，端口的流量控制为关闭状态。
1.2.8 设置以太网端口广播风暴抑制比
可以使用以下的命令限制端口上允许通过的广播流量的大小，当广播流量
超过用户设置的值后，系统将对广播流量作丢弃处理，使广播所占的流量
比例降低到合理的范围，从而有效地抑制广播风暴，避免网络拥塞，保证
网络业务的正常运行。
以端口最大的广播流量的线速度百分比作为参数，
百分比越小，表示允许通过的广播流量越小；当百分比为100时，表示不
对该端口进行广播风暴抑制。
请在以太网端口视图下进行下列配置。
表1-8 设置以太网端口广播风暴抑制比
缺省情况下，允许通过的广播流量为100%，即不对广播流量进行抑制。
