铜管加工和焊接工艺标准规范标准
铜管加工和焊接工艺标准规范标准
b）钎焊金属的熔点低于被焊接的金属，同时不会损害被
焊接的金属。
铜管的钎焊
铜管的钎焊分为软钎焊和硬钎焊两种。
软钎焊适用于低温、低压力、小直径的管路，硬钎焊适用于高温、高压力、大直径的管路。
钎焊前的准备工作
a）清洁铜管和钎焊件表面，去除氧化层和油污等杂质；
b）根据钎焊件的形状、尺寸和要求，选择合适的钎料和
药剂；
c）调整钎焊设备的参数和温度，确保钎焊过程中的温度
和气氛控制；
d）钎焊前进行试焊，调整设备和钎料的参数，确保钎焊
质量。
钎焊过程
a）将钎料和药剂均匀涂抹在钎焊件和铜管接口处；
b）用焊枪或火焰加热钎焊件和铜管接口，使钎料融化并
填满间隙；
c）冷却后，清洁钎焊接口，检查质量是否符合要求。
钎焊注意事项
a）钎焊过程中应保持钎焊件和铜管接口的清洁和干燥；
b）钎焊时应控制好温度和气氛，避免钎料氧化或变质；
c）钎焊后应及时清洁和检查焊接质量，避免漏气和漏液
现象的发生。
总之，铜管加工和焊接工艺的标准是确保管路质量和安全的重要保障，需要严格按照要求进行操作，并及时检查和维护。
液态钎料与钎焊金属进行必要的物理、化学反应，以达到良好的金属间结合。
在钎焊过程中，液态钎料靠毛细作用在钎缝间流动，这种液态钎料对母材金属的浸润和附着的能力称之为润湿性。
液态钎料对钎焊金属的润湿性越好，则毛细作用越强，因此填缝会更充分。
影响钎料润湿性的因素有以下方面：钎料和焊件金属成分、钎焊温度、焊件金属表面清洁度和表面粗糙度。
在选择合适的钎焊温度时，需要注意温度过高会造成钎料流失和熔蚀现象。
同时，在焊件金属接头处保证表面清洁是必要的，否则氧化物及油污等杂质会阻碍液态钎料与焊件金属的接触，使液态钎料聚成球状而很难铺展。
钎焊的接头形式有对接、搭接、T型接、卷边拉及套接等
方式，制冷系统所采用的均为套接方式，不得采用其它接头方式。
钎焊接头的安装须保证合适均匀的钎缝间隙，针对所使用的铜磷钎料，要求钎缝间隙（单边）在0.05mm~0.10mm之间。
间隙过大会破坏毛细作用而影响钎料在钎缝中的均匀铺展，另外，过大的间隙也会在受压或振动下引起焊缝破裂和出现半堵或堵现象。
间隙过小会防碍液态钎料的流入，使钎料不能充满整个钎缝，从而使接头强度下降。
钎缝间隙不均匀会妨碍液态钎料在钎缝中的均匀铺展，从而影响钎焊质量。
对于套接形式的钎焊接头，选择合适的套接长度是相当重要的。
在充氮保护方面，可以采用预封方式或边通氮边焊接方式。
通氮时，管径不同需要不同的焊接时流量，同时焊接后冷却时间也需要注意。
在操作工位缺乏流量检测装置时，可以通过手感氮气出口是否有微微气流冲出来进行判断。
同时，通氮气时入口不能带进空气。
钎焊时，液态钎料是靠毛细作用在钎缝间流动的，因此液态钎料的填缝原理很重要。
影响液态钎料润湿性的因素有成分、温度、表面清洁度和表面粗糙度等。
在钎焊接头的安装中，要
保证合适均匀的钎缝间隙和套接长度。
在充氮保护方面，需要注意管径不同需要不同的焊接时流量和焊接后冷却时间，同时避免带进空气。
和钎剂的涂覆
钎料用量应根据铜管直径和壁厚来确定，一般为铜管直径的2-3倍。
钎剂的涂覆量应根据钎料用量来确定，一般为钎料
用量的5-10%。
涂覆钎剂的主要作用是清除铜管表面的氧化物和污垢，促进钎料的润湿和铺展，提高焊接质量。
在加入钎料和钎剂时，需要注意以下几点：
a）钎料应均匀地分布在接头上，并且不要过量，否则会
影响焊接质量；
b）钎剂应涂覆在铜管和杯形口的接触面上，并且要均匀
涂覆，否则会影响钎料的润湿和铺展；
c）钎剂应在焊接前涂覆，否则会影响焊接质量；
d）钎料和钎剂的品质要符合要求，否则会影响焊接质量。
最后，需要注意的是，在实际操作中，需要根据具体情况进行调整和改进，以达到最佳的焊接效果。
以磷铜钎料（φ2×500mm）为例，通过实际测量，在合理
的间隙条件下，与铜管直径相对应的钎料用量标准如下表：铜管直径（mm）消耗重量（g）消耗长度（mm）
φ6.35 0.35 10
φ9.53 0.36 11
φ12.7 0.57 15
φ15.88 1.12 33
φ19.05 1.55 44
φ22 1.92 44.6
φ25.4 2.97 83
φ28 3.91 110
φ31.75 4.67 130
加热保持时，观察到钎料熔化后，应将火焰稍稍离开工件，并将焊嘴离焊件40-60mm范围，等钎料填满间隙后，焊炬慢
慢移开接头，继续加入少量钎料后再移开焊炬和钎料。
焊后应清除焊件表面的杂物，特别是黄铜与紫铜焊接后应用清水清洗或砂纸打磨焊件表面，以防止表面被腐蚀而产生铜绿。
自动焊接时应用最后一排枪喷出出气体助焊剂的氛围中冷却，防止高温的铜管在冷却过程中被氧化。
注意事项包括：目视检查钎焊部位，不应有气孔、夹渣、未焊透、搭接未溶合等；去除表面的焊剂和氧化膜；用水冷却的部件，必须用气枪吹干水份；按规定定置摆放所有部件，避免碰伤、损坏。
常见钎焊缺陷及处理对策如下：
缺陷特征处理措施预防措施
钎焊未填满接头间隙部分未填满部分重焊装配间隙要合适；装配时铜管不能歪斜；焊前清理焊件；均匀加热到足够温度；加入足够钎料。
钎缝成形不良钎料只在一面填缝，未完成圆角，钎缝表面粗糙补焊均匀加热焊件接头区域；钎焊保温时间适当；焊前焊件清理干净。
钎缝中有夹渣钎缝后重焊清除钎缝后重焊焊前清理焊件；均匀加热；间隙不合适；钎料杂质量较高。
钎缝表面侵蚀焊堵钎缝表面有凹坑或烧缺；铜管或毛细
管全部或部分堵塞钎料过多；钎缝保温时间过长。
1.钎焊技术中的常见问题包括：钎料加入过多、保温时间
过长、套接长度太短、间隙过大等。
解决这些问题需要进行拆开清除、重焊、打磨除处、烘干等操作，同时要注意加入适量的钎料、控制好加热时间和温度、使用雾化助焊剂和内部充氮保护等措施。
2.氧化焊件表面或内部被氧化成黑色的原因可能是使用了
不正确的加热方法、未使用雾化助焊剂、内部未充氮保护或充氮不够等。
解决这个问题需要使用正确的氧化焰加热、使用雾化助焊剂和内部充氮保护等。
3.泄漏现象和过烧内外表面氧化皮过多、粗糙、发黑等问
题可能是钎料加入过多、加热方法不正确、加热不均匀、焊缝过热而使磷被蒸发、焊接火焰不正确造成结碳或被氧化、气孔或夹渣等原因。
解决这些问题需要控制好加热时间和温度、使用正确的加热方法和焊接火焰、打磨除处等操作。
4.补焊是针对钎焊接头有缺陷的现象进行的一种补救措施，但不是所有有质量缺陷的接头都能采用此法。
不能采用补焊的
接头包括已经过烧、熔蚀、开裂严重、已经补焊过一次、铜管已经严重变薄等；能采用补焊的接头包括接头间隙部分未填满、钎料只在一面填缝、钎缝中有杂质、有漏现象、焊缝有气孔、接头部位及外套管臂焊瘤太大等。
在补焊时需要注意使用适当的钎料和控制好加热时间和温度。
对于臂厚大于0.5mm的铜管，可以采用普通的铜磷钎料进行补焊。
通用焊接工艺规范(普通碳钢、合金钢、不锈钢、铜管焊接)
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2.8 施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。
铜管焊接插入深度的要求
铜管焊接插入深度的要求
铜管焊接时，插入深度的要求取决于具体的应用场景。
一般来说，插入深度应该控制在铜管内径的1/3到1/2之间，也就是说插入深度应该是铜管内径的1/3到1/2长度。
这样可以确保毛细管与铜管之间有一定的间隙，防止在空调运行时制冷剂从毛细管漏出，影响空调的制冷效果。
如果插入深度过深，就会导致毛细管内部过度受压，同时影响制冷效果，甚至造成损坏。
在插入毛细管之前，需要在毛细管的末端涂上适量的焊锡，以增加毛细管与铜管的连接密度。
在插入毛细管的过程中，需要保证毛细管和铜管之间的密封，避免毛细管插入过深或者拔出。
毛细管插入铜管后，需要使用牢固的夹紧方式来固定毛细管和铜管。
此外，焊接时，需要控制焊接温度和时间，以免损坏毛细管。
如果是在PE管件热熔连接中，插入深度的标准是：插入深度为管箍长度的一半，两个接头之间要留出5-10mm间隙，避免焊接加热时管接头膨胀伸长互相推顶，破坏熔合面的结合。
在每个接头上作出插入深度的标记。
如需了解更多关于铜管焊接插入深度的要求，建议咨询专业人士获取帮助。
铜及铜合金焊接施工工艺标准
铜及铜合金焊接施工工艺标准1适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。
2施工准备2.1规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文，使用本标准的各方应探讨使用下列标准最新版本的可能性。
铜及铜合金焊接及钎焊技术规程》HGJ223铜及铜合金焊条》GB/T367铜及铜合金焊丝》GB9460铜基钎料》GB6418银基钎料》GB10046纯铜板》GB2024黄铜板和带》GB2041拄制铜管》GB1527挤制铜管》GB1528拄制黄铜管》GB1529挤制黄铜管》GB15302.2材料2.2.1工程中应优先选用已列入国家标准或行业标准的母材和焊接材料2.2.2工程中选用的母材和焊接材料必须具有质量证明书或合格证，无质量证明书的材料不得使用，对质量证明书或合格证中的数据有怀疑时应进行必要的检验。
2.2.3用于压力容器受压元件的铜及铜合金应为退火状态。
2.2.4母材和焊接材料应妥善保管，防止损伤、污染和腐蚀。
2.2.5施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。
2.2.6如果选用未列入国家标准的母材或焊接材料，应对该材料按国家有关标准进行复验，并提出满足设计要求的焊接工艺试验资料。
2.2.7手工钨极氩弧焊使用的氩气纯度不应低于96.96%,并符合GB4842《氩气》的规定，焊接或钎焊使用的乙炔气纯度不应低于96.5%，氧气纯度不应低于99.2%。
2.2.8焊丝、焊剂、钎料、钎剂选用参考表2.3作业人员：焊工、管道工2.4焊接设备及工具2.4.1手工钨极氩弧焊应采用直流正接并选用性能稳定且应附有高频引弧和电流衰减装置及满足工艺要求的其它设施。
2.4.2氧乙炔焰焊接和钎焊时应根据工件状况选用合适型号及咀头的焊枪。
2.4.3根据工件及焊丝清洁度的要求配备角向砂轮机，不锈钢丝刷及砂布等。
2.5施焊环境焊接场所应保持清洁，当焊接、钎焊区域出现下列情况之一，且无有效防护措施时应停止焊接、钎焊作业：①气温低于5°C②钨极氩弧焊时风速＞2m/s③雾、雨、雪环境3施工工艺流程3.1工艺操作过程3.1.1编制焊接工艺评定3.1.1.1施工单位应根据设计文件要求进行焊接工艺评定，如设计文件没有明确规定评定所要执行的标准时，焊接工艺评定可按HGJ223《铜及铜焊接及钎焊技术规程》的要求进行。
JF01000162-HT074铜管焊接作业技术规范求
文号: JF0.100.0162次:1.0 东莞嘉丰机电设备有限公司技术规范文号:JF0.100.0162版次:1.0 HT074铜管焊接作业/检验标准实施日:2015年12月29日东莞嘉丰机电设备有限公司工艺三部发布1HT074管路焊接作业指导书一、 焊接前清理焊接前清除焊件表面及接合处的油污、氧化物、毛刺及其杂物。
保证铜管端部及接合面、钎料的清洁与干燥。
1、焊件表面的油污可用丙酮、酒精、汽油或三氯乙烯等有机溶液清洗，此外热的碱溶液除油污也可得到好的效果；2、表面氧化物及毛刺可用化学浸湿方法，然后在水中冲洗干净并加以干燥；3对于铜管，必须用去毛刺机去除两端面毛刺，然后用压缩空气（压力为0.6MPA）对铜管内铜屑进行吹扫。
二、 清洁度检验在接头装配和焊接前以目测和触摸的方式检验焊件表面的清洁度和干燥度，若发现焊件不干净、潮湿或被氧化，应挑出来重新处理方可焊接，另焊料被污染应放弃使用或清洗后再使用。
三、 接头安装本系统采用套接方式1、钎焊间隙a、钎焊接头的安装须保证合适均匀的钎逢间隙，针对所使用的铜磷钎料，要求钎逢间隙（单边）在0.05mm-0.10mm之间；b、间隙过大会破坏毛细作用而影响钎料在钎逢中的均匀铺展，另外过大的间隙也会在受压或振动下引起焊逢破裂和出现半堵或全堵现象；c、间隙过小会妨碍液态钎料的流入，使钎料不能充满整个钎逢使接头强度下降；d、钎逢间隙不均匀会妨碍液态钎料在钎逢中的均匀铺展，从而影响钎焊质量。
2、套接长度a、一般铜管的套接长度在5mm—15mm（壁厚大于0.6mm直径大于8mm的管，其套接长度不应小于8mm）b、毛细管的套接长度在10mm—15mmc、套接管长度过短易使接头强度（主要指疲劳特性和低温性能）不够，更重要的是易出现焊堵现象四、 安装检验接头安装完毕后，应检验钎焊接头是否有变形、破损及套接长度是否合适，如图所示不良接头应力求避免，若出现不良接头应拆除重新安装后方可焊接五、 充氮保护接头安装经检查正常后开启充氮阀进行充氮气保护，以防止铜管内壁受热而被空气氧化，焊接前的充氮时间要求应根据具体工序的作业指导书要求，为保证焊前和焊后有充足的氮气保护，对充氮要求如下所示：一般来说，预充式（短时置换）停留的时间为3-5s 就需快速焊接。
2.0090德国铜管标准
2.0090德国铜管标准全文共四篇示例，供读者参考第一篇示例：2.0090德国铜管标准是指德国国家标准化组织（DIN）制定的关于铜管产品的一系列技术要求和规范。
这些标准旨在确保铜管产品的质量和性能达到一定的标准，以满足工程建设和工业生产对铜管产品的需求。
德国作为世界领先的工业国家之一，其标准化组织一直在推动各行各业的发展和进步。
在铜管领域，德国的技术和工艺水平一直处于国际领先地位，其相关标准也深受全球行业认可。
2.0090德国铜管标准包括对铜管产品的材料、制造工艺、尺寸和性能等方面的要求。
对铜管材料的要求是最为基础和关键的，因为材料的质量直接影响到铜管产品的性能和使用寿命。
根据2.0090德国铜管标准，铜管产品主要分为软铜管和硬铜管两大类。
软铜管主要用于家庭、商业和工业设施中的给水、热水和空调系统等领域；而硬铜管主要用于制冷、制暖和空调系统中。
在铜管产品的制造工艺方面，德国的标准对铜管的加工、铸造、焊接等工艺要求严格，以确保铜管产品的质量和可靠性。
德国的标准还要求铜管产品在使用过程中要具有一定的抗压和抗腐蚀能力，以适应各种复杂的工况环境。
除了对铜管产品的材料和工艺要求，2.0090德国铜管标准还规定了铜管产品的尺寸和性能指标。
尺寸方面主要包括铜管的长度、直径、壁厚等参数；性能方面主要包括铜管的抗压强度、耐热性、耐腐蚀性等指标。
在铜管产品的使用领域中，德国的标准被广泛应用于建筑、制造业、交通运输、医疗卫生等领域。
德国的标准不仅为铜管产品的生产商提供了技术支持，也为铜管产品的用户提供了参考依据和保障。
2.0090德国铜管标准是德国在铜管领域的技术积累和实践经验的总结，是德国工程技术和质量管理的典范。
通过遵循这些标准，铜管产品的质量和性能可以得到有效保障，从而为各个领域的工程项目和生产活动提供可靠的支持和保障。
【本文共计773字】。
第二篇示例：2.0090德国铜管标准是指德国制造的一种优质铜管产品，符合该国相关标准和规范。
铜管钎焊工艺

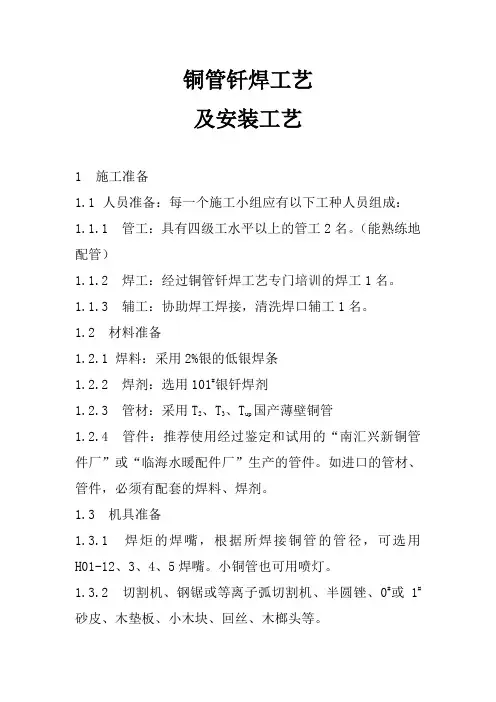

铜管钎焊工艺及安装工艺1施工准备1.1人员准备：每一个施工小组应有以下工种人员组成：1.1.1 管工：具有四级工水平以上的管工2名。
（能熟练地配管）1.1.2 焊工：经过铜管钎焊工艺专门培训的焊工1名。
1.1.3 辅工：协助焊工焊接，清洗焊口辅工1名。
1.2 材料准备1.2.1 焊料：采用2%银的低银焊条1.2.2 焊剂：选用101#银钎焊剂1.2.3 管材：采用T2、T3、T up国产薄壁铜管1.2.4 管件：推荐使用经过鉴定和试用的“南汇兴新铜管件厂”或“临海水暖配件厂”生产的管件。
如进口的管材、管件，必须有配套的焊料、焊剂。
1.3 机具准备1.3.1 焊炬的焊嘴，根据所焊接铜管的管径，可选用H01-12、3、4、5焊嘴。
小铜管也可用喷灯。
1.3.2 切割机、钢锯或等离子弧切割机、半圆锉、0#或1#砂皮、木垫板、小木块、回丝、木榔头等。
1.3.3 卷尺、水平尺、粉线袋、线垂、角尺、100mm钢卷尺。
1.4 场地准备1.4.1 必须有可靠保安措施的料间，以堆放铜制品，铜废料。
1.4.2 具有通风条件，但又避风的制作场地。
1.4.3 堆放管子的管架，以堆放预制好的管段。
2 钎焊工艺2.1 准备工艺2.1.1 管道切割2.1.1.1 按需要的尺寸，将管材切割，管道的切割可采用钢锯、砂轮切割机或等离子弧切割机，严禁用割炬气割，切割时，夹持铜管必须用木垫块衬垫，以免夹伤管壁。
2.1.1.2管道切割必须注意断面应垂直于管轴。
2.1.1.3 用半圆锉或圆锉清除管口内外毛刺，修正管口垂直度。
2.1.2 管道调直2.1.2.1 管材在切割后，检查其是否平直，如有弯曲，则应进行调直。
2.1.2.2 管道调直宜在平整的木垫板或木工作台上进行，不能在金属板或水泥地上操作，以免损伤管壁。
2.1.2.3 操作时，用木榔头轻轻敲击需调直的部位，逐段调直。
2.1.3 配管将管材和管件按需要的尺寸和管件进行配管，配管时，应注意将焊接部位尽可能设置在垂直管道上；如设置在水平管道上，一定要考虑到便于焊接操作，以保证焊接质量。
SGBZ-0521紫铜、黄铜管道安装施工工艺标准
建筑设备安装分项工程施工工艺标准—建筑给水、排水及采暖工程部分
纵向划痕深度如表 2.1.4 所示；偏横向的凹入深度或凸出高度不大于 0.35mm；瘢疤碰伤、
起泡及凹坑，其深度不超过 0.03mm，其面积不超过管子表面积的 30%。用作导管时其面积则不
超过管子表面积的 0.5%。
铜及铜合金管纵向划痕深度规定 表 2.1.4
泛用于钎焊碳钢、铸铁及硬质合金刀具等。施焊时，应配用铜气焊溶剂。
1
建筑设备安装分项工程施工工艺标准—建筑给水、排水及采暖工程部分
HS X XX
表示同一类型的不同代号
表示铜及铜合金
表示焊丝
铜及铜合金焊丝主要成份、性能及用途见表 2.1.7。 铜及铜合金焊丝主要成份、性能及用途表 2.1.7
相当部标 焊丝牌号
2.2 常用机具：
2.2.1 机具：砂轮锯、手电钻、台钻、冲击电钻、直流电焊机、氩弧焊机等。
2.2.2 工具：活扳手、扳手、手锤、錾子、划针、台虎钳、手锯、弯管机、扳边器、手动
试压泵、橡皮锤、调直器、锉刀、氧气瓶、乙炔气瓶、氧气表、压力表、乙炔表、气焊枪、割
枪、电焊把线、电焊钳子、克丝钳子、改锥、榔头。
2.2.3 量具：钢卷尺、钢板尺、水平尺、法兰角尺、焊接检验尺、量角规、油标卡尺、线
坠、水准仪、经纬仪。
2.3 作业条件：
2.3.1 与管道有关的土建工程施工完毕，并且已经验收合格，且能保证铜管安装连续进行。
2.3.2 与管道连接的设备已找平、找正并固定，二次灌浆已完成。 2.3.3 所需图纸、资料和技术文件等已成为齐备，并且已经过图纸会审、设计交底。 2.3.4 施工方案已经编制完成，施工人员已性签发了“工程任务单”和“限额领料单”。必 要的技术培训已完成。
c1220t铜管标准(一)
c1220t铜管标准(一)
C1220T铜管标准
简介
•C1220T铜管是一种常用的铜合金材料，具有良好的导热性能和抗腐蚀性能。
•以下是关于C1220T铜管的一些标准规定，以供参考。
材料要求
•C1220T铜管的化学成分应符合标准要求，包括铜（Cu）含量、磷（P）含量等。
•铜管的机械性能、导热性能、电导率等指标也应符合相应标准。
尺寸要求
•C1220T铜管的外径、壁厚、长度等尺寸应符合标准要求。
•铜管的表面光洁度、直线度、弯曲度等几何形状指标也应符合规定。
加工工艺
•C1220T铜管的制造工艺应包括材料准备、管坯焊接、冷成形、退火、碱洗等环节。
•加工工艺的每个环节都有相应的标准要求，确保制造出符合标准的C1220T铜管。
表面处理
•C1220T铜管的表面处理应包括抛光、酸洗等工艺。
•表面处理的目的是除去铜管表面的氧化物、油污等杂质，提高铜管的光亮度和表面质量。
用途及应用领域
•C1220T铜管广泛用于制造及安装领域，包括空调制冷、热交换器、冷却装置等。
•铜管的良好导热性能使其在制冷设备中起到重要作用，保证设备的高效运行。
注意事项
•在使用C1220T铜管时，应注意避免过高的温度和压力，以免对铜管造成损坏。
•安装铜管时，应注意避免弯曲过度和碰撞等情况，避免影响铜管的正常使用寿命。
结论
•C1220T铜管标准规定了铜管材料的化学成分、尺寸要求、加工工艺等方面的标准规定。
•遵循标准规范对于生产制造和使用C1220T铜管具有重要意义，保证铜管的质量和性能。
铜管管口加工及焊点的装配工艺规范
铜管管口加工及焊点的装配工艺规范一、管口的装配方式及装配注意事项1、铜管管口加工方式简介钎焊铜管的主要管口加工方式有镦口、压口、缩口、扩口、内定位点、外定位点等，如图2-1各类管口加工①②③④⑤1-镦口 2-压口 3-缩口 4-扩口 5-内定位点图2-1 各类管口加工外观在钎焊铜管前必须要保证管口的装配间隙及装配深度，如装配间隙过大、倾斜、插入深度不足、插入深度较深等装配不良现象都会影响我们的焊接焊点质量。
2、铜管管口装配简介根据钎料的流动特性试验表明：当装配间隙在0.05mm-0.15mm时（单边间隙），钎料才能在缝隙中充分的润湿、铺展在缝隙内与管壁相互的溶解与扩散，因此必须要保证管口的单边装配缝隙在0.05mm-0.15mm，若大于0.05mm-0.15mm时钎料将会直接流入管口内部，不能与管壁起到相互的溶解与扩散，从而造成全堵塞、半堵塞或虚焊现象，若小于0.05mm-0.15mm时钎料在缝隙内将难于流动与扩散，管口在装配时也难以装配。
若管口装配倾斜、插入深度不足、插入深度较深，也将会导致全堵塞或半堵塞现象的发生，根据钎焊工艺特性研究表明：管口的装配深度在8mm-10mm时完全可满足空调运行中的抗拉、抗震动性要求，因此铜管管口装配深度必须要保证在8mm-10mm范围内，根据要求不同（Φ6-Φ12.7管径装配深度为8mm，Φ12.7以上含Φ12.7管径装配深度为10mm），若装配深度大于8mm-10mm时将会导致空调系统流量偏流现象，若小于8mm-10mm将会导致焊点抗拉、抗震动强度下降、系统偏流等现象，如图2-2管口装配不良，图2-3正确的管口装配深度及缝隙：间隙过大装配深度不足装配倾斜装配深度较深图2-2 管口装配不良图例二、充氮气的方式1、为什么钎焊铜管时需要充氮气保护管内壁？在空调系统管路组件焊接中，我们常使用的焊接方法为火焰钎焊，由于火焰钎焊在加热过程中受热面积较广，加之常见金属在受热的情况下会产生氧化，因此在焊接过程中焊点受热将会导致铜管内壁加热范围内氧化，所以必须要有效的对管内壁进行保护。
铜管焊接规范
焊接火焰构造分为三部分：焰心、内焰、外焰；其中在焰心前3mm 处温度最高，可达三千度左右。
如图一所示：钎焊火焰分为 3 种：气体火焰钎焊的种类分为 3 种：当氧气与乙炔的作用比为 1～ 1.2 时，所产生的火焰称为中性焰，又称为正常焰。
当氧气和乙炔的体积比小于 1 时，则得到还原焰。
当氧气和乙炔的体积比大于 1.2 时，则形成氧化焰。
如图二所示。
其中氧化焰和还原焰对焊接质量有影响。
在使用中性焰焊接时，使用焰心尖部 5mm-10mm 处加热最为理想（因为温度在 1000℃左右，比较接近铜的熔点）；加热前提前充氮10s；开始加热时火焰中心在正对着连接件中的插入件。
如下图所示：将母材的颜色预热至暗红色，便可以加焊条，此时铜管温度刚好可以融化焊条；不允许过热，过热会使焊料沿着管子流下去，而不聚集于焊接处，影响焊接质量；毛细管与干燥过滤器或其它的管道焊接时，由于两种管径相差悬殊，毛细管热容量很小，极易出现超热现象，使毛细管金相晶粒增大、变脆，容易折断。
为防止毛细管超热，气焊火焰应避开毛细管，加热粗管位置，使其和粗管同时达到焊接温度，也可利用一个金属夹在毛细管上夹持一块厚铜片，使其散热面积适当增大，以避免超热现象。
最好是采用喷灯加热。
膨胀阀、电磁阀等受高温影响的元器件要求缠绕湿布焊接，但水分不能流入到元器件、管路等系统内部；铜管在钎焊温度下表面氧化剧烈，为有效减少铜管内部氧化皮的产生,要求对铜管进行充氮保护。
在铜管装配后，对铜管接头内部充氮。
氮气压在 0.2 左右(相对压力)，手摸有气流的感觉，氮气流不要太大，不然焊接时会有气孔等影响焊接质量；焊接前需要提前10s 充氮；焊后要滞后 10s 充氮；焊接前需清理管口杂质、油污等，可用酒精辅助清理。
