微电子芯片冷却的实验研究和数值模拟汇总
集成电路温度分布的数值模拟与优化研究

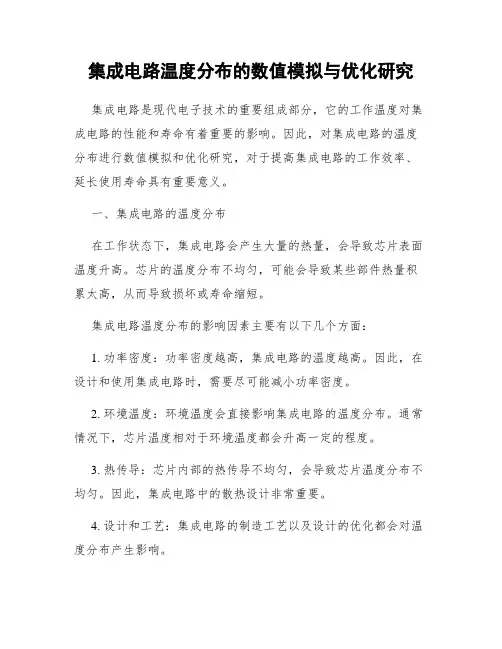

集成电路温度分布的数值模拟与优化研究集成电路是现代电子技术的重要组成部分，它的工作温度对集成电路的性能和寿命有着重要的影响。
因此，对集成电路的温度分布进行数值模拟和优化研究，对于提高集成电路的工作效率、延长使用寿命具有重要意义。
一、集成电路的温度分布在工作状态下，集成电路会产生大量的热量，会导致芯片表面温度升高。
芯片的温度分布不均匀，可能会导致某些部件热量积累太高，从而导致损坏或寿命缩短。
集成电路温度分布的影响因素主要有以下几个方面：1. 功率密度：功率密度越高，集成电路的温度越高。
因此，在设计和使用集成电路时，需要尽可能减小功率密度。
2. 环境温度：环境温度会直接影响集成电路的温度分布。
通常情况下，芯片温度相对于环境温度都会升高一定的程度。
3. 热传导：芯片内部的热传导不均匀，会导致芯片温度分布不均匀。
因此，集成电路中的散热设计非常重要。
4. 设计和工艺：集成电路的制造工艺以及设计的优化都会对温度分布产生影响。
二、集成电路温度分布的数值模拟为了更好地了解集成电路的温度分布情况，可以采用数值模拟的方法进行研究。
常用的数值模拟方法包括有限元分析（FEA）、有限差分法（FDM）、有限体积法（FVM）等。
在进行数值模拟时，需要获取芯片的材料参数、导热性能、电路布局等信息。
利用软件模拟，可以得到集成电路的温度分布图，从而进一步了解芯片内部的热传导情况。
三、集成电路温度分布的优化研究通过数值模拟得到集成电路的温度分布情况后，可以进行一些改进措施以优化芯片内部的热传导情况。
以下是一些常用的集成电路温度分布优化研究方法：1. 散热设计：通过改进散热器的结构和材料，以提高芯片的散热能力。
2. 电路布局：通过优化集成电路电路布局，尽量降低功率密度，达到均匀分布的目的。
3. 流体冷却：通过向芯片上方喷洒或涂布液体散热剂，以增强热传导，从而降低芯片温度。
4. 材料研究：通过改进芯片材料的导热性能和热膨胀系数，以提高芯片的散热能力。
微电子器件参数的多尺度数值模拟分析
微电子器件参数的多尺度数值模拟分析微电子器件是现代电子技术的基础，具有着广泛的应用，特别是在计算机、通信、医疗等领域中。
随着现代制造技术的不断发展，微电子器件尺寸不断缩小，信号传输速率不断提高，对器件性能的要求也日益提高。
因此，微电子器件参数的多尺度数值模拟分析成为了近些年来非常重要的研究领域。
下面，就微电子器件参数的多尺度数值模拟分析展开探讨。
一、微电子器件的尺寸特征及其影响因素微电子器件的尺寸是指器件的主要特征尺寸，包括器件的长度、宽度、厚度等。
与传统的电子器件相比，微电子器件通常具有尺寸小、元器件稠密、信噪比低、加工精度高等特点。
微电子器件的尺寸特征对其性能有着重要的影响。
其主要影响因素包括以下几个方面：（1）载流子的尺寸效应：当晶体管和场效应晶体管等微电子器件的特征尺寸小于载流子自由程时，电子在晶体管内散射的概率增大，载流子的浓度和电阻率受到影响。
（2）界面效应：微电子器件中的材料和层次非常多，这样就产生了很多界面和异质结，界面处的电场，以及在界面处过渡区的电场分布和电子的分布状态，也会对器件的性能产生影响。
（3）材料特性：微电子器件中除了需要考虑晶体和晶圆表面自有特性，还涉及到材料在微结构纳米尺度下的特性，其他方面的介电常数、能级结构的变化等因素，对器件性能的影响也很大。
（4）热效应：当器件特征尺寸大于导热路径，但小于热扩散距离时，热效应对器件的性能也会产生影响。
二、微电子器件多尺度数值模拟分析方法微电子器件多尺度数值模拟分析是指针对微电子器件的不同尺度，运用各种数值模拟方法进行综合分析的方法。
常用的微电子器件多尺度数值模拟分析方法包括下面这些。
（1）半经验模拟方法：基于瞬变器件等理论模型，引入新的物理概念和材料参数，这种方法适用于某些尺寸、材料和结构下的情况研究。
（2）连续介质的数值模拟方法：这种方法通过建立微观尺度的连续介质数学模型，可以通过求解宏观模型，来分析微电子器件的性能。
（3）分子动力学方法：这种方法是建立微观介观尺度的分子动力学模型，通过求解模型来对微电子器件的性能进行研究。
半导体制冷片应运于CPU散热研究

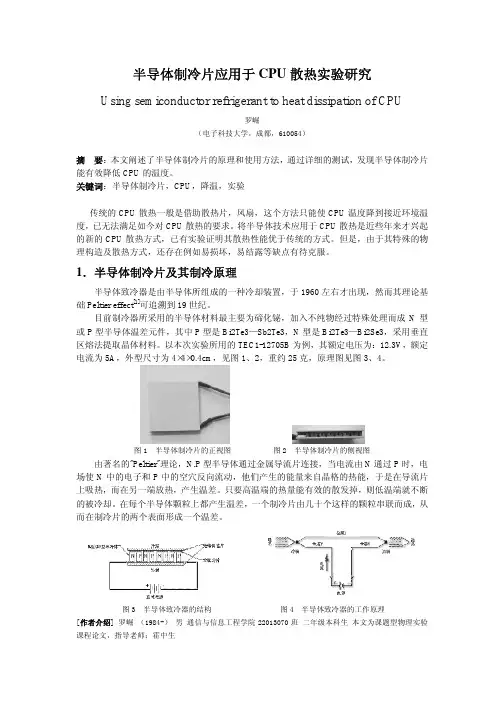

半导体制冷片应用于 CPU 散热实验研究Using semiconductor refrigerant to heat dissipation of CPU罗崛 （电子科技大学，成都，610054）摘 要：本文阐述了半导体制冷片的原理和使用方法，通过详细的测试，发现半导体制冷片 能有效降低 CPU 的温度。
关键词：半导体制冷片，CPU，降温，实验 传统的 CPU 散热一般是借助散热片，风扇，这个方法只能使 CPU 温度降到接近环境温 度，已无法满足如今对 CPU 散热的要求。
将半导体技术应用于 CPU 散热是近些年来才兴起 的新的 CPU 散热方式，已有实验证明其散热性能优于传统的方式。
但是，由于其特殊的物 理构造及散热方式，还存在例如易损坏，易结露等缺点有待克服。
1．半导体制冷片及其制冷原理半导体致冷器是由半导体所组成的一种冷却装置，于 1960 左右才出现，然而其理论基 础 Peltier effect[1]可追溯到 19 世纪。
目前制冷器所采用的半导体材料最主要为碲化铋，加入不纯物经过特殊处理而成 N 型 或 P 型半导体温差元件，其中 P 型是 Bi2Te3—Sb2Te3，N 型是 Bi2Te3—Bi2Se3，采用垂直 区熔法提取晶体材料。
以本次实验所用的 TEC1-12705B 为例，其额定电压为：12.3V，额定 电流为 5A，外型尺寸为 4×4×0.4cm，见图 1、2，重约 25 克，原理图见图 3、4。
图1半导体制冷片的正视图图2半导体制冷片的侧视图由著名的"Peltier"理论，N.P 型半导体通过金属导流片连接，当电流由 N 通过 P 时，电 场使 N 中的电子和 P 中的空穴反向流动，他们产生的能量来自晶格的热能，于是在导流片 上吸热，而在另一端放热，产生温差。
只要高温端的热量能有效的散发掉，则低温端就不断 的被冷却。
在每个半导体颗粒上都产生温差，一个制冷片由几十个这样的颗粒串联而成，从 而在制冷片的两个表面形成一个温差。
半导体工艺学silvaco仿真实验报告
微纳尺度芯片散热技术探究：解决设备散热难题的新途径
微纳尺度芯片散热技术探究：解决设备散热难题的新途径Microscale Heat Dissipation in ChipsWith the continuous advancement in chip technology, the miniaturization of electronic devices has become a prominent trend. However, as the size of chips decreases, the issue of heat dissipation becomes increasingly challenging. Efficient heat dissipation is crucial for maintaining the performance and reliability of electronic devices.At the microscale, several techniques are employed to enhance heat dissipation in chips. One common approach is the integration of heat sinks or heat spreaders directly onto the chip surface. These structures provide additional surface area for heat transfer and help dissipate heat more effectively.Another technique is the incorporation of microchannels or microfluidic cooling systems within the chip. These channels allow a flow of coolant, such as liquid or gas, to extract heat from the chip. This method enables localized cooling and can effectively remove heat from hotspots within the chip.Furthermore, the use of advanced materials with high thermal conductivity, such as graphene or carbon nanotubes, has shown promise in improving heat dissipation in chips. These materials can efficiently conduct heat away from the chip, preventing heat buildup and potential damage.In conclusion, microscale heat dissipation in chips is a crucial aspect to consider in the design and development of electronic devices. By implementing techniques like heat sinks, microchannels, and advanced materials, we can effectively manage and dissipate heat, ensuring optimal performance and reliability.中文回答：芯片微纳尺度散热随着芯片技术的不断进步，电子设备的微型化已成为一个突出的趋势。
《微管道中纳米流体流动及传热研究》范文
《微管道中纳米流体流动及传热研究》篇一一、引言随着微纳科技的飞速发展，微管道中纳米流体的流动与传热研究已成为科研领域的热点之一。
微管道内流体的流动和传热行为直接关系到众多工程应用领域，如微电子冷却、生物医药传输、能源存储等。
而纳米流体的引入，由于其出色的热物理性质和导热性能，显著地提升了传统流体的传热效果。
本文将详细阐述微管道中纳米流体的流动特性和传热机理，旨在为相关研究提供理论基础和实践指导。
二、微管道中纳米流体的流动特性在微尺度下，纳米流体的流动特性与宏观尺度下的流体有所不同。
首先，由于纳米粒子的存在，纳米流体具有更高的粘度，这使得流动阻力增大。
然而，在微管道中，这种增大的阻力反而有助于提高流体的层流性，减少湍流的发生。
此外，纳米粒子的布朗运动也会对流动产生影响，使得流体在微管道中的流动更加复杂。
针对上述问题，我们采用分子动力学模拟和实验研究相结合的方法，对微管道中纳米流体的流动特性进行了深入探究。
研究结果表明，在一定的雷诺数范围内，纳米流体的流动表现出较好的层流性。
此外，随着纳米粒子浓度的增加，流动的阻力也会逐渐增大。
三、微管道中纳米流体的传热机理纳米流体在微管道中的传热机理主要涉及两个方面：一是纳米粒子的导热作用；二是流体与管道壁面的热交换。
由于纳米粒子具有较高的导热系数，它们在流体中能够有效地传递热量。
同时，在微尺度下，流体与管道壁面的热交换也更加迅速。
我们通过实验和数值模拟的方法，对微管道中纳米流体的传热性能进行了研究。
结果表明，在一定的流量和温度条件下，纳米流体的传热性能明显优于传统流体。
此外，我们还发现纳米粒子的浓度、粒径以及流体流动状态等因素都会对传热性能产生影响。
四、影响因素及优化策略影响微管道中纳米流体流动和传热的因素较多，主要包括纳米粒子的浓度、粒径、形状、表面电荷等。
此外，流体的流速、温度、压力等也会对流动和传热性能产生影响。
针对这些问题，我们可以采取一系列优化策略来提高纳米流体的性能。
单晶硅片的导热性能和热应力分析研究
单晶硅片的导热性能和热应力分析研究导热性能和热应力是评估材料热管理能力的重要指标。
对于单晶硅片这一常用半导体材料，其导热性能和热应力分析的研究具有重要的理论和应用价值。
本文将介绍导热性能和热应力的基本概念，并探讨单晶硅片在不同热传导条件下的热行为。
导热性能是指材料传导热量的能力，通常用热导率表示。
单晶硅片由于其晶体结构的完整性和晶格的长程有序排列，具有较高的热导率。
通过实验测试和数值模拟，可以得到单晶硅片的热导率大小和方向性。
在设计纳米尺度器件或高功率电子器件时，需要精确地了解单晶硅片的热传导性能，以保证器件的正常运行。
因此，对于单晶硅片的导热性能研究具有重要的实际应用价值。
热应力是材料在受热或冷却时产生的应力。
由于温度的变化导致材料的热膨胀或收缩，从而产生热应力。
单晶硅片的热应力研究对于光伏、半导体和微电子等领域具有重要的意义。
单晶硅片在制备和应用过程中需要承受高温和急冷的较大温度变化，而这些变化会导致热应力的累积。
过大的热应力可能导致晶体结构的变形、晶界的滑移或断裂，进而影响器件的性能和稳定性。
因此，对于单晶硅片热应力分析的研究对于提高器件可靠性和延长寿命具有重要的指导意义。
通过实验测试和数值模拟，可以得到单晶硅片在不同热传导条件下的热行为。
实验测试可以利用热扩散系数仪、热比热容仪等设备，测量单晶硅片的热导率和热膨胀系数。
通过改变传热介质、导热器件的结构以及温度梯度等因素，可以进一步研究单晶硅片的导热性能。
数值模拟则可以利用有限元方法、分子动力学方法等模型，建立单晶硅片的热力学模型，模拟不同温度条件下的热应力分布和变化规律。
在材料设计和器件制备过程中，导热性能和热应力的研究需要综合考虑材料的结构、成分和工艺参数等因素。
例如，可以通过控制单晶硅片的晶体结构、晶粒大小和晶界密度等措施，来调控导热性能和热应力。
此外，使用纳米材料、涂层材料等进行导热增强也是提高导热性能的一种途径。
对于热应力的控制，则可以通过设计合理的散热结构、优化器件布局等方式来减小热应力的产生和传播。
微电子器件的热管理研究与优化
微电子器件的热管理研究与优化在当今科技飞速发展的时代，微电子器件已经成为我们生活中不可或缺的一部分。
从智能手机、电脑到各种智能家电，微电子器件的性能和可靠性直接影响着我们的生活质量和工作效率。
然而，随着微电子器件的集成度越来越高，其发热问题也日益严重。
过高的温度不仅会降低器件的性能，甚至还可能导致器件的失效。
因此，微电子器件的热管理研究与优化成为了一个至关重要的课题。
微电子器件发热的原因主要有两个方面。
一方面，随着集成度的提高，器件内部的电流密度不断增大，从而导致焦耳热的产生。
另一方面，器件在工作过程中会发生各种能量转换，例如电能转化为光能、机械能等，这些能量转换过程中不可避免地会有一部分能量以热能的形式散发出来。
此外，微电子器件的封装材料和结构也会影响其散热性能。
如果封装材料的导热性能不好，或者封装结构不合理，就会导致热量在器件内部积聚，从而使温度升高。
为了有效地管理微电子器件的热量，研究人员采取了多种方法。
其中，散热设计是最常见的一种方法。
散热设计包括选择合适的散热材料、优化散热结构和增加散热面积等。
例如，在芯片的封装中，通常会使用高导热的金属材料，如铜、铝等，来将芯片产生的热量迅速传导出去。
同时，还会通过设计散热片、热管等结构，增加散热面积，提高散热效率。
除了散热设计，热界面材料的研究也是热管理的一个重要方向。
热界面材料是用于填充芯片与散热器之间的空隙，以减少接触热阻，提高热传导效率的材料。
常见的热界面材料有导热硅脂、导热垫片等。
近年来，随着纳米技术的发展，一些新型的热界面材料，如碳纳米管、石墨烯等，也逐渐受到了研究人员的关注。
这些新型材料具有优异的导热性能，有望在微电子器件的热管理中发挥重要作用。
在热管理的研究中，数值模拟也是一种非常有效的手段。
通过建立微电子器件的热模型，利用计算机模拟软件，可以对器件的温度分布、热流路径等进行预测和分析。
这样不仅可以在设计阶段就对器件的热性能进行评估，从而优化设计方案，还可以减少实验次数，降低研发成本。
