我国的高效减水剂有哪些种类 (1)
高效减水剂
高效减水剂（一）定义在混凝土坍落度基本相同的条件下能大幅度减少拌合水量的外加剂称为高效减水剂。
（二）分类1.多环芳香族磺酸盐类(奈和奈系的同系磺化物与甲醛缩合的盐类、胺基磺酸盐等)2.水溶性树脂磺酸盐类(磺化三聚氰胺树脂、磺化古码隆树脂等)3.脂肪族类：聚羧酸盐类、聚丙烯酸盐类、脂肪族羟甲基磺酸盐高缩聚物等4.其它：改性木质素磺酸钙、改性丹宁等现在市场最常用的是奈系和聚羧酸系的减水剂。
（三）高效减水剂合成在带有搅拌器和冷凝管的三颈瓶中，加入配方量的丙烯酸、苯乙烯和丙烯酸丁酯，以醋酸乙酯为溶剂，偶氮二异丁腈为引发剂，加热回流反应6h，得到黄色共聚产物。
在共聚产物中加入一定量的端羟基聚氧乙烯基醚及适量催化剂进行酯化反应，反应过程中常压蒸馏出醋酸乙酯和水的共沸物(70.4℃)，反应4-6h，得到棕黄色接枝产物。
在接枝产物中加入适量的醋酸乙酯，常温下滴加浓硫酸进行磺化反应，滴加结束后反应2h，得到深棕色磺化产物。
加入一定量的NaOH溶液(浓度3%-5%)，快速搅拌直至磺化产物完全溶解，得到最终产物。
聚羧酸调节剂(JST)系列产品是青岛鼎昌新材料有限公司自主研发生产的一种新型混凝土外加剂，该产品能够有效阻止聚羧酸减水剂侧链之间在溶液中的相互缠绕，使聚羧酸减水剂侧链的“刚性”增加。
当吸附有聚羧酸减水剂的水泥颗粒相互靠近时，聚羧酸侧链“刚性”增加，也就是增加聚羧酸减水剂的空间位阻效应，提高对水泥颗粒分散的稳定性，使聚羧酸具有更好的减水性能。
本系列产品无毒、不易燃，对钢筋无锈蚀作用，可广泛应用于建筑、道路、桥梁、水工和地下工程等各类泵送施工的混凝土。
在泵送剂复配中可大幅度降低母料用量，降低复配成本。
一、技术技能：1、本品能用于加了足量减水剂坍落度扔小且扩展度较小、流动性能差的新拌混凝土。
2、本产品还能够使新拌混凝土具有良好的和易性，且能够使混凝土获得较好的初始坍落度。
3、良好的保塑性，可显著延长商品混凝土的运输时间和工地的滞留时间，减少经时损失，保证混凝土的正常泵送。
萘系高效减水剂(高浓型)
ZG-1萘系高效减水剂（高浓型）简要ZG-1萘系高效减水剂（高浓型），是在萘系高效减水剂生产基础上经过深加工提纯的更高性能的混凝土高效减水剂。
它不含氯盐，硫酸钠含量5%以下，对钢筋无锈蚀，无毒、无污染。
除具备萘系高效减水剂的全部优点外，可免除因集料活性较大或在潮湿环境中混泥土工程产生碱集料反应，延长混泥土使用寿命。
它属于低碱高浓非引气型高效减水剂，对水泥粒子具有极强的分散塑化作用；可配制C60以上的高效混泥土。
广泛用于铁路、公路、桥梁、水电、港口、码头、工业与民用建筑、预制构件等各种混泥土工程和有硫酸钠含量要求的混泥土。
它使萘系高效减水剂的性能得到了进一步的延展和发挥。
产品技术指标1、匀质性指标2、混泥土物理力学性能主要技术性能和特点1、本品对人畜无害、对水泥有广泛的适应性。
2、掺量为胶凝材料的0.5~1.5%，减水率为15~25%。
3、外观为黄棕色粉末或棕褐色液体，易溶于水，化学性能稳定，长期存放不变质。
4、在保持混凝土和易性和强度不变的情况下，可节约水泥15~20﹪；同配合比条件下，可使混凝土初始坍落度提高10㎝以上。
5、减水效果明显，能在低水灰比情况下改善砼混凝土和易性，提高混凝土的流动性。
6、增强效果显著，可使混凝土1d强度提高50~100%，3d强度提高40~80%，7d强度提高30~70%，28d强度提高30~60%。
7、本品低碱，低硫酸钠、有效避免了混凝土碱骨料反应，低温无沉淀，无结晶。
应用技术要点1、严格遵照《混凝土外加剂应用技术规范》中的规定应用。
2、在初次使用或更换水泥时，应先做适应性试验和确定最佳掺量。
3、采用后惨法会有更好的经济效益，但要适当延长搅拌时间。
4、宜采用机械搅拌，做好养护工作。
5、掺量按胶凝材料的百分比计算，如果使用液体产品，折固后在配比中减掉所含水量。
包装和贮存1、粉剂产品用内塑外编织双层包装，每袋25kg；液体采用塑料桶或铁桶包装，每桶50公斤、220公斤或槽车运输，根据用户需要随时调整。
聚羧酸高效减水剂规格型号
聚羧酸高效减水剂规格型号全文共四篇示例，供读者参考第一篇示例：聚羧酸高效减水剂是一种新型环保型水泥混凝土外加剂，具有优异的减水、塑化、保水、增强等功能。
随着我国建筑行业的不断发展，对混凝土性能要求越来越高，因此聚羧酸高效减水剂的需求也在不断增加。
在市场上，聚羧酸高效减水剂有多种规格型号可供选择，不同规格型号的产品适用于不同的混凝土工程项目。
接下来，我们将详细介绍一些常见的聚羧酸高效减水剂规格型号及其特点。
1. PCE-101型聚羧酸高效减水剂PCE-101型聚羧酸高效减水剂是一种优质的新型外加剂，具有极佳的减水效果和表现稳定的特点。
该产品适用于各种混凝土工程，能够显著降低混凝土的水灰比，提高混凝土的流动性和强度，减少气孔和裂缝的产生，耐久性更好。
PCE-101型聚羧酸高效减水剂采用了先进的分子设计技术，具有较长的保水时间，能够有效延长混凝土的初凝时间，适用于大体积、高强度的混凝土。
以上是关于聚羧酸高效减水剂常见规格型号的简要介绍。
在选择聚羧酸高效减水剂时，需要根据实际工程需求和要求进行选型，选择适合的产品以保证工程质量和施工效率。
第二篇示例：聚酸高效减水剂是一种常用于混凝土搅拌中的化学添加剂，能够有效地降低混凝土的用水量，提高混凝土的强度和耐久性。
聚酸高效减水剂在建筑工程中应用广泛，不仅可以提高施工效率，减少工程成本，还可以改善混凝土的质量。
聚酸高效减水剂根据不同的规格型号可以分为很多种类，每种类型的聚酸高效减水剂都有其独特的特点和适用的场合。
在选择聚酸高效减水剂时，需要根据具体的施工要求和混凝土的性能需求来进行选择，以达到最佳的效果。
一般来说，聚酸高效减水剂的规格型号主要包括以下几个方面：1. 减水率：减水率是衡量聚酸高效减水剂效果的重要指标之一。
减水率越高，混凝土的用水量就会越少，从而可以达到降低混凝土制备成本和提高混凝土强度的目的。
2. 始凝时间：始凝时间是指混凝土在加入聚酸高效减水剂后开始凝固的时间。
聚羧酸系高效减水剂知识简介
聚羧酸系高效减水剂知识简介一、混凝土外加剂的发展现状减水剂是一种重要的混凝土外加剂，是新型建材支柱产业的重要产品之一。
高效减水剂不但大大提高了高强混凝土的力学性能，而且提供了简便易行的施工工艺。
目前我国广泛使用的高效减水剂主要是萘系产品。
萘系高效减水剂对我国混凝土(砼)技术和砼施工技术的进步，对提高建筑物的质量和使用寿命、降低能耗、节省水泥及减少环境污染等方面都起着重要的作用。
由于萘系高效减水剂的应用而出现的高强砼、大流动性砼是砼发展史上继钢筋砼、预应力砼后的第三次重大革命。
可以说减水剂的技术及其应用代表着一个国家建筑材料和施工技术的水平。
但是萘系减水剂在近几十年的发展中也暴露了一些自身难以克服的问题。
例如，用它配制的砼坍落度损失影响十分明显，不可能有更高的减水率，其生产的主要原料——萘是炼焦工业的副产品，来源受钢铁工业的制约，等等。
为此，国外积极研究和开发非萘系高效减水剂，以丰富的石油化工产品为原料，以极高的减水串、极小的坍落度损失使萘系减水剂黯然失色，从而开创出减水剂技术和砼施工技术的新局面。
我国聚羧酸系减水剂发展起步较晚，其用量只占减水剂总用量的2%左右，但其在国内重特大工程中的应用正逐渐增多。
国外不少大的化学建材公司，如德固赛集团、格雷斯建材公司、马贝集团、西卡公司、富斯乐公司和花王公司等，纷纷将自己生产的聚羧酸系减水剂产品通过进口方式引进中国市场，对推动聚羧酸系减水剂在工程中的应用起到了非常重要的作用。
值得一提的是，国内少数厂家也开始生产、销售聚羧酸系减水剂产品。
目前，我国正在制定聚羧酸系高性能减水剂的标准，相信会促进我国聚羧酸系减水剂工业的快速、健康发展。
二、聚羧酸系高效减水剂的研究进展自20世纪90年代以来，聚羧酸已发展成为一种高效减水剂的新品种。
它具有强度高和耐热性、耐久性、耐候性好等优异性能。
其特点是在高温下坍落度损失小，具有良好的流动性，在较低的温度下不需大幅度增加减水剂的加入量。
减水剂作用机理及几种常用减水剂
减水剂的作用机理及几种常见减水剂1、作用机理分散作用水泥加水拌合后由于水泥颗粒分子引力的作用使水泥浆形成絮凝结构,使10%~30%的拌合水被包裹在水泥颗粒之中，不能参与自由流动和润滑作用，从而影响了混凝土拌合物的流动性。
当加入减水剂后，由于减水剂分子能定向吸附于水泥颗粒表面，使水泥颗粒表面带有同一种电荷（通常为负电荷），形成静电排斥作用，促使水泥颗粒相互分散，絮凝结构破坏，释放出被包裹部分水，参与流动从而有效地增加混凝土拌合物的流动性。
润滑作用减水剂中的亲水基极性很强，因此水泥颗粒表面的减水剂吸附膜能与水分子形成一层稳定的溶剂化水膜，这层水膜具有很好的润滑作用，能有效降低水泥颗粒间的滑动阻力，从而使混凝土流动性进一步提高。
空间位阻作用减水剂结构中具有亲水性的聚醚侧链，伸展于水溶液中，从而在所吸附的水泥颗粒表面形成有一定厚度的亲水性立体吸附层。
当水泥颗粒靠近时，吸附层开始重叠，即在水泥颗粒间产生空间位阻作用，重叠越多，空间位阻斥力越大，对水泥颗粒间凝聚作用的阻碍也越大，使得混凝土的坍落度保持良好。
接枝共聚支链的缓释作用新型的减水剂如聚羧酸减水剂在制备的过程中，在减水剂的分子上接枝上一些支链，该支链不仅可提供空间位阻效应，而且，在水泥水化的高碱度环境中，该支链还可慢慢被切断，从而释放出具有分散作用的多羧酸，这样就可提高水泥粒子的分散效果，并控制坍落度损失。
2、减水剂的功能使水泥颗粒分散，改善和易性，降低用水量，从而提高水泥基材料的致密性和硬度，增大其流动性。
减水剂的种类有木质素磺酸盐、萘系减水剂、密胺系减水剂、聚羧酸盐减水剂、干酪素减水剂、氨基磺酸盐减水剂、丙烯酸系减水剂等。
3、几种市场上用量较大的减水剂木质素磺酸盐：它属于普通的减水剂，它的原料是木质素，一般从针叶树材中提取，木质素是由对亘香醇、松柏醇、芥子醇这三种木质素单体聚合而成的，用于砂浆中可改进施工性、流动性，提高强度，减水率在5％－10％。
中国第一代减水剂

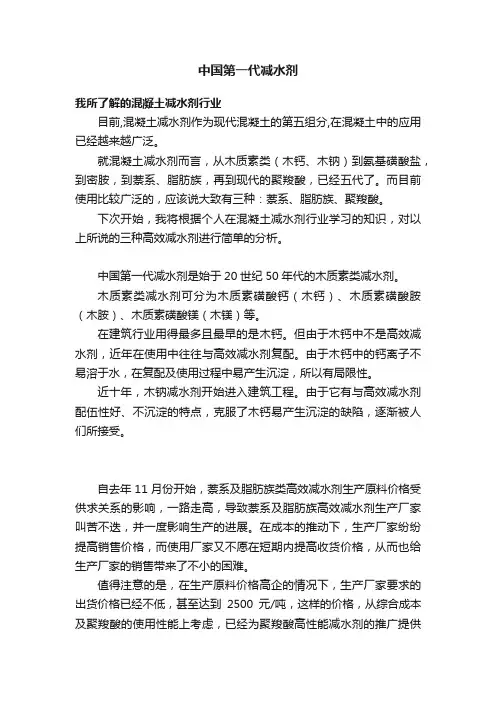

中国第一代减水剂
我所了解的混凝土减水剂行业
目前,混凝土减水剂作为现代混凝土的第五组分,在混凝土中的应用已经越来越广泛。
就混凝土减水剂而言，从木质素类（木钙、木钠）到氨基磺酸盐，到密胺，到萘系、脂肪族，再到现代的聚羧酸，已经五代了。
而目前使用比较广泛的，应该说大致有三种：萘系、脂肪族、聚羧酸。
下次开始，我将根据个人在混凝土减水剂行业学习的知识，对以上所说的三种高效减水剂进行简单的分析。
中国第一代减水剂是始于20世纪50年代的木质素类减水剂。
木质素类减水剂可分为木质素磺酸钙（木钙）、木质素磺酸胺（木胺）、木质素磺酸镁（木镁）等。
在建筑行业用得最多且最早的是木钙。
但由于木钙中不是高效减水剂，近年在使用中往往与高效减水剂复配。
由于木钙中的钙离子不易溶于水，在复配及使用过程中易产生沉淀，所以有局限性。
近十年，木钠减水剂开始进入建筑工程。
由于它有与高效减水剂配伍性好、不沉淀的特点，克服了木钙易产生沉淀的缺陷，逐渐被人们所接受。
自去年11月份开始，萘系及脂肪族类高效减水剂生产原料价格受供求关系的影响，一路走高，导致萘系及脂肪族高效减水剂生产厂家叫苦不迭，并一度影响生产的进展。
在成本的推动下，生产厂家纷纷提高销售价格，而使用厂家又不愿在短期内提高收货价格，从而也给生产厂家的销售带来了不小的困难。
值得注意的是，在生产原料价格高企的情况下，生产厂家要求的出货价格已经不低，甚至达到2500元/吨，这样的价格，从综合成本及聚羧酸的使用性能上考虑，已经为聚羧酸高性能减水剂的推广提供
了很好的条件。
2010.1月。
萘系高效减水剂详情
萘系高效减水剂详情萘系高效减水剂，学名萘磺酸盐甲醛缩合物，是经化工合成的非引气型高效减水剂，对水泥粒子有很强的分散作用，对配制大流态砼有有很好的使用效果，对具有早强、高强要求的现浇砼和予制构件效果明显，可全面提高和改善砼的各种性能，广泛用于公路、桥梁、大坝、港口码头、隧道、电力、水利及工民建工程、蒸养及自然养护予制构件等。
一、主要技术指标（低浓度萘系高效减水剂）：1、外观：粉剂棕黄色粉末，液体棕褐色粘稠液。
2、固体含量：粉剂≥94%，液体≥40%3、净浆流动度≥230mm。
4、硫酸钠含量≤10。
5、氯离子含量≤0.5%。
二、性能特点：1、在砼强度和坍落度基本相同时，可减少水泥用量10-25%。
2、在水灰比不变时，使混凝土初始坍落度提高10cm以上，减水率可达15-25%。
3、对砼有显著的早强、增强效果，其强度提高幅度为20-60%。
4、改善混凝土的和易性，全面提高砼的物理力学性能。
5、对各种水泥适应性好，与其它各类型的混凝土外加剂配伍良好。
6、特别适用于在以下混凝土工程中使用：流态混凝土、塑化混凝土、蒸养混凝土、抗渗混凝土、防水混凝土、自然养护预制构件混凝土、钢筋及预应力钢筋混凝土、高强度超高强度混凝土。
三、掺量范围：粉剂：0.75-1.5%; 液体:1.5-2.5% 。
四、注意事项：1、采用多孔骨料时宜先加水搅拌，再加减水剂。
2、当坍落度较大时，应注意振捣时间不易过长，以防止泌水和分层。
萘系高效减水剂根据其产品中Na2SO4含量的高低，可分为高浓型产品（Na2SO4含量<3%）、中浓型产品（Na2SO4含量3%～10%）和低浓型产品（Na2SO4含量>10%）。
目前大多数萘系高效减水剂合成厂都具备将Na2SO4含量控制在3%以下的能力，有些先进企业甚至可将其控制在0.4%以下。
萘系减水剂是我国目前生产量最大，使用最广的高效减水剂（占减水剂用量的70%以上），其特点是减水率较高（15%～25%），不引气，对凝结时间影响小，与水泥适应性相对较好，能与其他各种外加剂复合使用，价格也相对便宜。
混凝土中使用高效减水剂的方法
混凝土中使用高效减水剂的方法一、前言混凝土是建筑工程中常用的一种材料，其质量直接影响到建筑物的耐久性和安全性。
为了提高混凝土的性能，减少水泥用量，降低成本，高效减水剂被广泛应用于混凝土中。
本文将介绍混凝土中使用高效减水剂的方法，包括高效减水剂的种类、配合比设计、应用注意事项等。
二、高效减水剂的种类高效减水剂是一种能够显著降低混凝土塑性黏度和水泥用量的混凝土添加剂。
常见的高效减水剂有磺酸型、醇酸型、聚羧酸型等三种。
1. 磺酸型高效减水剂磺酸型高效减水剂是指通过磺化作用将有机化合物中的羟基、胺基等活性基团转化为磺酸基团，从而使其具有减水、分散、增强等作用的一类化合物。
常见的磺酸型高效减水剂有萘磺酸型、甲基萘磺酸型、苯磺酸型等。
2. 醇酸型高效减水剂醇酸型高效减水剂是指通过醇酸化反应将有机化合物中的羟基、胺基等活性基团转化为醇酸基团，从而使其具有减水、分散、增强等作用的一类化合物。
常见的醇酸型高效减水剂有环氧丙烷醇酸型、聚羟基醇酸型等。
3. 聚羧酸型高效减水剂聚羧酸型高效减水剂是一种由聚羧酸酯和聚乙二醇等助剂组成的复合体系。
其分子结构中含有大量的羧酸基团和疏水基团，能够与水泥颗粒发生吸附反应，分散水泥颗粒，降低混凝土塑性黏度，提高混凝土流动性。
常见的聚羧酸型高效减水剂有聚甲基丙烯酸酯型、聚丙烯酸酯型等。
三、配合比设计高效减水剂在混凝土中的使用需要进行配合比设计，以保证混凝土的性能和稳定性。
配合比设计需要考虑以下几个方面。
1. 减水率减水率是指高效减水剂在混凝土中使用后，能够降低混凝土塑性黏度的程度。
一般来说，减水率越高，混凝土的流动性越好，但同时也会影响混凝土的强度和稳定性。
因此，在进行配合比设计时需要根据具体情况确定减水率。
2. 水灰比水灰比是指混凝土中水的质量与水泥的质量之比。
水灰比越小，混凝土的强度和耐久性越好，但同时也会影响混凝土的流动性。
因此，在进行配合比设计时需要根据具体情况确定水灰比。
3. 水泥用量高效减水剂的使用可以降低混凝土中水泥的用量，从而降低成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我国的高效减水剂有哪些种类
（1）萘磺酸盐甲醛缩合物（萘系高效减水剂）
萘系减水剂是芳香族磺酸盐甲醛缩合物。
此类减水剂主要成分为萘或萘的同系物磺酸盐与甲醛的缩合物，属于阴离子表面活性剂。
萘系高效减水剂的结构特点是憎水性的主链为亚甲基连接的双环或多环的芳烃，亲水性的官能团则是连在芳环上的-SO3M等。
萘系高效减水剂根据其产品中Na2SO4含量的高低，可分为高浓型产品(Na2 SO4含量<5%)和低浓型产品(Na2SO4含量>5%)。
现场搅拌混凝土时，一般掺加粉状外加剂，Na2SO4含量高低影响不大。
在商品混凝土中，多采用液体外加剂，低浓萘系产品在气温较低时易产生Na2SO4结晶，影响计量精度和使用效果。
为了降低产品中的结晶程度和彻底消灭结晶现象，生产厂一般采用KOH、Ca(OH)代替NaOH进行中和，或者增加低温抽滤的工序将Na2SO4除去，生产高浓萘2
系高效减水剂。
萘系高效减水剂在推荐掺量下的减水率一般在15%~25%之间，基本上不影响混凝土的凝结时间，引气量低（<2%），提高混凝土强度效果较明显。
萘系高效减水剂的缺点是与水泥的适应性问题，有时混凝土坍落度损失较快，这与减水剂本身的磺化程度、聚合度、中和离子的种类、Na2SO4含量、掺加时的状态、掺量及掺加方法有关，因此，在商品混凝土中使用萘系高效减水剂时一般要同时复合缓凝、引气等组分进行改性，得到所谓的泵送剂产品。
（2）三聚氰胺磺酸盐甲醛缩合物（密胺系高效减水剂）
三聚氰胺高效减水剂是一种水溶性的高分子聚合物，其主要成分是磺化三聚氰胺甲醛缩合物，属于阴离子型、早强、非引气型高效减水剂，减水率可达25%。
代表性的产品有德国的Melment、日本的NL-4000、瑞典的Peramin SMF和中国的SM等。
据德国专家Pla nk教授统计，萘系和三聚氰胺是目前世界上使用最广泛的高效减水剂。
密胺系高效减水剂属于低引气型，无缓凝作用，减水率相当于萘系高效减水剂，对混凝土增强效果较好，但掺加传统的密胺减水剂后混凝土坍落度损失也较快。
由于其无色和低引气的特征，适合于干粉砂浆、彩色路面砖和清水混凝土等的生产。
2004年，中国建筑材料科学研究院研制成功了性价比较高的新型三聚氰胺高效减水剂，其改性技术路线独辟蹊径，以三聚氰胺为主要原料，经羟甲基化反应激活其活性官能团生成羟甲基三聚氰胺，然后引入其他预聚单体，增加可能与三聚氰胺缩合的单体，改变缩合产物的分子结构，得到了比传统三聚氰胺超塑化剂性能更好的新型三聚氰胺超塑化剂。
（3）氨基磺酸盐（氨基磺酸盐系高效减水剂）
氨基磺酸盐高效减水剂为对氨基苯磺酸盐—苯酚—甲醛的缩合物，也被称为单环芳烃型高效减水剂，主要指聚合物憎水主链中苯基和亚甲基交替连接而成，而在主链的单环上可接有-SO3H、-OH、-NH2和-COOH的亲水性官能团，烷基、烷氧基等取代基，或有可能使主链上带有聚氧乙烯基等长链基团，使该类减水剂具有梳型结构。
该高效减水剂一般掺量为%~%，具有减水率高，混凝土坍落度损失较小（在侧基种类合适的情况下）的特点。
近年来国内部分厂家合成生产这类减水剂并投入实际工程使用。
尽管它合成工艺较简单，合成温度低(80~110o C)，但由于原材料对氨基苯磺酸钠、苯酚等的价格上涨，这类高效减水剂生产成本相对较高，使得其虽在高强高性能混凝土的配制中具有一定的技术优势，但应用普及程度远不如萘系高效减水剂。
必须注意的是，氨基磺酸盐系减水剂掺量较高时极易引起过度泌水和缓凝。
因此，通常情况下，将氨基磺酸盐类高效减水剂与萘系高效减水剂等进行复合，不仅可以改善萘系高效减水剂与水泥的适应性，而且能增强混凝土的坍落度保持性。
（4）脂肪族高效减水剂
脂肪族高效减水剂主要指采用丙酮、亚硫酸盐、甲醛等合成的脂肪族羟基磺酸盐缩合物（又称为酮醛缩合物），其结构特点是憎水基主链为脂肪族的烃类，而亲水基主要为-SO3 H、-COOH、-OH等。
脂肪族高效减水剂生产原料充足而便宜，工艺简单(合成温度80-100o C)，所以合成成本相对较低，其减水率高，对混凝土塑化增强方面的效果与萘系、密胺系高效减水剂相近。
不使混凝土过分泌水，对混凝土凝结时间影响较小。
脂肪族高效减水剂在北京和广东两地已形成规模化生产，在国内生产和应用尚不够普遍。
该产品减水率大、对混凝土的早期度（3天）和后期强度（28天一半年）发展有促进作用；冬天无结晶、无引气性、不含氯盐、对钢筋无锈蚀；对水泥品种的适应性优于萘系产品，适用于预制构件砼生产。
该产品与其它外加剂组分相容性好，通过复合可配制成系列化产品，而达到泵送、缓凝、早强、防水、抗冻等效果，满足商品砼的各种要求。
脂肪族高效减水剂呈明显的棕红色，虽然并不影响混凝土的内在性能，但掺入后会使混凝土颜色发红，目前在高强管桩生产中应用较多，且在萘系减水剂价格高涨时期，其更加受到用户青睐。
广东柯杰公司生产的KJ系列脂肪族高效减水剂配制C80高强砼管桩，充分显示了该产品优异的技术性能。
