建筑模型设计与制作大全(最新版)
建筑模型设计(公开课用)(劳技)
我的家我设计
-------做个小小建筑师
建筑模型
建筑模型
建筑模型
建筑模型
工具： 剪刀、美工刀、直尺、胶水、卡纸 制作步骤： 1、了解建筑的结构和三维空间。 2、绘制分解图。
绘制平面展开图
想一想：屋顶展开是什么形状的？
主楼顶展开图：
屋 顶 各 边 大 于 墙 体 长 度
想一想：其左右墙如何构造？
前 后 墙 结 构 如 何 ？
左右墙
前后墙
主楼墙边用虚线。 ⒊粘贴边勿遗漏。 ⒋各墙体比例协调，窗户位置适当。
制作步骤： 3、切割、切折加工。 4、手折整形。 5、粘贴组合。
让我们来试一试吧
请注意安全哦！ 把你的家设计的美一点吧！
可修改报告建筑模型制作详细版.ppt
课件
针叶树的制作： 1、将干燥的树枝削尖； 2、用钻子钻出小孔，以便接着树枝，钻孔的位置
必须自然； 3、用铜线制成树枝，插在小孔里。树枝的形状可
以调整到最自然的状态； 4、喷上胶水之后，用红茶茶包的碎屑当叶子，小
车行道、步行道和小区庭院，道路所采用 的材料，除吹塑纸、砂纸外，还可采用墙 壁纸等。车行道色彩比较重，以衬托道路 上的车辆。人行道多划分成规则的网格。 园林小径以不规则纸片粘贴，以示不规则 石板路面。路灯可用大头针将头压弯，再 将针尖插在一片切好的吹塑纸之间，然后 粘在路边即可。
课件
二、绿化的做法： 道路绿化以行道树为主，增设草坪花坛。
课件
五. 筑物的组接与固定：
建筑物的组接一般采用大头针和乳白胶， 先在建筑物的联接面上涂上白胶，再逐次 粘接并用大头针穿插固定。待白胶干后， 取下大头针，再用同样方法粘接后一起粘 在底盘上。如果建筑物与底盘接触处有空 隙，不稳定，可在其间填充吹塑纸势平。
课件
环境配置的做法： 一、 道路、路灯的做法：
课件
二. 模型的分类 概念模型：属于抽象或理论研究范畴的 模型，如：物理模型、数学模型等。
实体模型：属于实体或形象的模仿，既 对某种实物进行足尺和缩放比例的模仿 制作。如：建筑模型、工业模型、航空 模型等。
根据材料不同可分为：卡纸模型、木质 模型、有机玻璃模型、金属模型、工程 塑料模型等。
根据用途不同可分为：展示模型、测试 模型、动态演示模型等。
有一定的化学稳定性,一定时期内不易变 形,不变色,热胀冷缩系数小。
能够较方便的得到。
课件
课件
课件
课件
建筑手工模型制作方案
建筑手工模型制作方案第1篇建筑手工模型制作方案一、项目背景随着我国建筑行业的蓬勃发展，建筑设计、施工及管理等方面对模型的需求日益增长。
建筑手工模型作为建筑设计的重要辅助工具，不仅能够直观展示建筑物的外观、结构、功能及与环境的关系，而且在项目评审、方案优化、施工指导等方面具有重要作用。
本方案旨在规范建筑手工模型制作流程，确保模型质量，提高工作效率。
二、制作目标1. 准确表达建筑设计意图，展示建筑物的外观、结构、功能及与环境的关系。
2. 符合国家相关标准，确保模型质量。
3. 提高制作效率，缩短制作周期。
4. 便于展示、运输和储存。
三、制作范围1. 建筑外观模型：包括建筑物主体、屋顶、窗户、阳台、楼梯等。
2. 结构模型：包括建筑物的承重结构、非承重结构、基础等。
3. 功能模型：包括室内空间布局、家具、设备等。
4. 环境模型：包括建筑物周边的道路、绿化、水体等。
四、制作流程1. 前期准备（1）收集资料：获取建筑图纸、设计说明、相关规范等。
（2）分析图纸：了解建筑物的结构、功能、外观等要素。
（3）确定比例：根据模型尺寸和实际建筑尺寸，选择合适的比例。
（4）制定制作计划：明确制作时间、人员、材料等。
2. 制作过程（1）材料选择：根据模型需求，选择合适的材料，如木材、塑料、纸张等。
（2）加工制作：按照设计图纸，进行切割、拼接、打磨等工序。
（3）细节处理：对模型进行上色、标注、装饰等。
（4）质量检查：检查模型结构、尺寸、外观等，确保符合要求。
3. 后期处理（1）模型组装：将制作好的各个部分进行组装，确保结构稳定。
（2）展示包装：根据需要，对模型进行包装、底座制作等。
（3）验收交付：组织专家验收，确保模型质量，按时交付。
五、制作要求1. 准确性：模型应准确表达建筑设计意图，尺寸、比例、结构等符合实际。
2. 美观性：模型外观应整洁、美观，颜色搭配合理。
3. 可靠性：模型结构应稳定，不易变形、损坏。
4. 安全性：制作过程中，严格遵守安全操作规程，确保人身和财产安全。

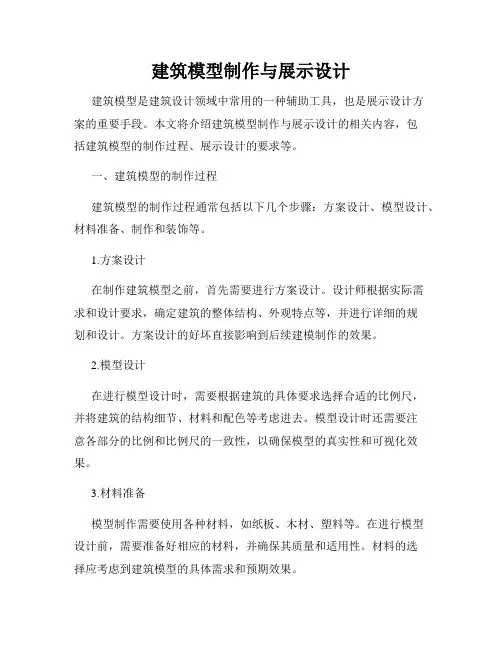

建筑模型制作与展示设计
建筑模型制作与展示设计建筑模型是建筑设计领域中常用的一种辅助工具，也是展示设计方案的重要手段。
本文将介绍建筑模型制作与展示设计的相关内容，包括建筑模型的制作过程、展示设计的要求等。
一、建筑模型的制作过程建筑模型的制作过程通常包括以下几个步骤：方案设计、模型设计、材料准备、制作和装饰等。
1.方案设计在制作建筑模型之前，首先需要进行方案设计。
设计师根据实际需求和设计要求，确定建筑的整体结构、外观特点等，并进行详细的规划和设计。
方案设计的好坏直接影响到后续建模制作的效果。
2.模型设计在进行模型设计时，需要根据建筑的具体要求选择合适的比例尺，并将建筑的结构细节、材料和配色等考虑进去。
模型设计时还需要注意各部分的比例和比例尺的一致性，以确保模型的真实性和可视化效果。
3.材料准备模型制作需要使用各种材料，如纸板、木材、塑料等。
在进行模型设计前，需要准备好相应的材料，并确保其质量和适用性。
材料的选择应考虑到建筑模型的具体需求和预期效果。
4.制作和装饰建筑模型的制作是一个较为复杂的过程，需要将设计方案转化为具体的模型。
制作过程中需要进行精确的测量、切割、粘贴等操作，并结合适当的装饰，以打造出真实的建筑效果。
制作过程中还需要注意细节的处理和模型的稳定性。
二、展示设计的要求建筑模型的展示设计是为了将建筑的设计理念和效果展示给观众，使其更好地理解和欣赏。
展示设计需要考虑以下要求：1.清晰明了展示设计应使观众能够清晰地看到建筑模型的各个细节和特点。
可以采用合适的角度和距离来展示建筑模型，同时确保背景干净整洁，不会对模型的展示造成干扰。
2.专业性展示设计应通过合适的展示材料和手段，突出建筑模型的专业性和真实感。
可以使用灯光、背景板、文字描述等，以增强观众对建筑模型的理解和欣赏。
3.美观大方展示设计应注重美学效果，使建筑模型在视觉上给人以美感和舒适感。
可以运用合适的色彩、比例和装饰等，使整个展示场景更加美观大方。
4.主次分明展示设计需要将建筑模型的主要特点和重点突出出来，并通过合适的排列和组合方式，使观众能够一目了然地了解整个建筑模型的结构和设计理念。
各种材质建筑模型的制作方法及效果
各种材质建筑模型的制作方法及效果一、写实模型根据项目效果图完整制作，一般需要详细设计图，建筑基本采用ABS和有机玻璃结合制作，模型景观根据项目景观设计图，完全写实表达，在效果上对绿化树的色彩搭配要求极高，层次感必须要细致体现，小品配景等都要添加。
二、实木模型可以很好的规避设计调整问题，实木材料质感很好，但不能表达清楚项目用材及真实感受，属概念性表达，给人以档次感很强的效果，亦需要有观赏能力的消费者配合，缺点就是不能完全表达。
三、仿木模型采用ABS材质，调制出实木效果，在项目设计图没有完善，但因销售或其他急需模型展出的前提下，可以选择本方案。
四、亚克力模型一般表达已经造好的建筑，或者表达等待建造没有设计图的建筑，以此为配角，主要体现的制作写实模型，这样可以告诉客户一些潜在事实的说明。
五、水晶模型比例较小的模型适合水晶材质，质感纯净，无杂质，能准确的体现项目的高端感觉，给人以美的享受，水晶缺点就是价格高，易破损。
六、区域模型表达项目周边小范围现状，特别是市中心的项目，周边的商业配套和学校，医院，酒店及大型商业综合体，在项目周边的配套设施均可以体现建筑的轮廓造型，可以清楚表达项目优势。
七、软木壁挂表达范围接近半个城市，主要体现路网关系，采用木质类材料，如：软木，航空板，装饰面板，或者采用ABS制作出木材效果的仿木质感，本制作构思比较适合欧式售楼处装修风格。
八、玻璃壁挂采用钢化玻璃，有机玻璃，和水晶材质，将项目本案稍微放大，或打印效果图，或布置本案项目logo，本制作构思比较适合装修现代感十足的展示中心。
九、浮雕壁挂采用工业硅胶材质，表面全手工雕刻处理，表面感觉可以做成仿铜效果，亦可以做成想象之中的任何其他效果。
比较适合装修个性十足的售楼处或展示中心。
十、办公楼模型商业办公或酒店等性质高层建筑，在模型制作时外立面表现必须精细度高，石材和玻璃效果要精确体现，建筑内部一般层跳灯光，建筑轮廓亦要采用灯光加强表达。
建筑模型制作PPT课件
2021/3/7
CHENLI
2
' LOGO '
COMPANY LOGOTYPE INSERT
章节介绍
1
第一章 概述
2
第二章 建筑模型的制作工艺
3
第三章 建筑模型制作设计
4
第四章 建筑模型的色彩
5
第五章 底盘、地形、道路的制作
6
第六章 建筑模型配景制作
2021/3/7
2.1.3 打磨、喷绘工具
第一章
砂
纸
第二章
第三章 第四章
第五章
第六章 第七章
第八章
砂纸打磨机
2021/3/7
CHENLI
17
' LOGO '
COMPANY LOGOTYPE INSERT
2.1 建筑模型制作的常用工具
2.1.3 打磨、喷绘工具
第一章
什
锦
第二章
锉
第三章 第四章
第五章
第六章 第七章
第八章
2.1.4 热加工工具
2.2.4 木板材
2.2.5 辅材类
2.2.6 胶粘剂
2.2.7 喷色材料
2021/3/7
CHENLI
12
' LOGO '
COMPANY LOGOTYPE INSERT
2.1 建筑模型制作的常用工具
2.1.1 测绘工具
第一章
三
棱
第二章
尺
第三章 第四章
第五章
第六章
三
角
第七章
板
第八章
3.2 建筑模型绿化制作设计
3.2.1 绿化与建筑主体关系 3.2.2 绿化中树木形体的塑造 3.2.3 绿化树木的色彩
八年级上册劳动与技术第5课建筑模型-设计与制作
八年级上册劳动与技术
第5课建筑模型-设计与制作一、教学目标：
1、让学生学会建筑模型的制作；
2、培养学生的合作能力；
3、培养学生的观察能力；二、教学重难点：
教学重点：让学生学会建筑模型的制作；教学难点：培
养学生的实践动手能力；
三、教学准备：
老师准备：多媒体课件、制作建筑模型的材料;
学生准备：制作建筑模型的材料；
一、激趣导入：
师：同学们，你们知道制作建筑模型的程序有哪些吗？我们制作建筑模型的考前须知有哪些？
师：下面我们就一起学习今天的内容，（板书）《建筑模型-设计与制作》。
二、制作建筑模型的流程：
师：课件出示几幅有关建筑模型的图片，请同学们认真观看后，结合课文内容说一说，制作建筑模型的程序有哪jib ?
生：认真观看后，结合课文内容积极讨论；师：巡视指导；
生：积极举手发言；师：大家说的很好，总结的十分到位；
三、合作实践：
师：通过刚才的学习我们了解了制作建筑模型的程序，现在由我进行建筑模型的制作，请同学们结合课文内容仔细观察，并认真实践；生：结合课文认真观看后，积极分组合作进行实践；
师：巡视指导；生：积极举手上台展示；
师：对同学们的作品进行点评！。
(建筑模型设计方案)[1]
![(建筑模型设计方案)[1]](https://img.taocdn.com/s3/m/fa4f36d3195f312b3169a55c.png)
建筑模型设计方案建筑模型方案介绍一下基本工具：界刀，切圆器，45度切割刀，U胶，切割板，剪刀，尺子，乳胶，双面胶。
接着介绍一下基本材料：各色卡纸，KT板，航模木板，塑料棒，透明胶片，磨砂胶片，人，草屑，色纸，树，粘土，丙烯颜料。
下来，我们就讲讲模型制作的方法。
一计划：在着手制作模型时，首先必须考虑的恐怕是模新的“利用方法”或者说“表现方法”问题，按照“利用方法”便可确定方针，比例等。
城市规划，住宅区规划等大范围的模型，比例一般为1/3000--1/5000,楼房等建筑物则常为1/200--1/50，通常是采用与设计图相同的比例者居多.另外，若是住宅模型，这与其他建筑物的情况稍有不同，如果建筑物不是很大，则采用1/50，竟可能让人看得清楚。
一般情况下，制作顺序是先确定比例，比例确定后，先做出建筑用的场地模型，模型的制作者也必须清楚地形高差，景观印象等，通过大脑进行计划立意处理，然后再多作几次研究分析，就可以着手制作模型了。
二底座与建筑场地：比例决定之后，随后，就可着手做模型了，我一般习惯先做模型底座与基地。
如果建筑场地是平坦的，则制作模型也简单易行。
若场地高低不平，且表现要求上也有周围邻近的建筑物，则依测量方法的不同，模型的制作方法也有相应的区别。
尤其是针对复杂地形和城市规划等大场地时，常常是先将地形模型事先做成，一边看着模型一边进行方案设计的情况较多，因而必须在地形模型的制作上多下些功夫，但也不需把地形做的过细。
等高线做法（多层粘帖法）场地场地高差较大，用等高线模型制作时，要事先按比例做成与等高线符合的板材，沿等高线之曲线切割，粘帖成梯田形式的地形。
在这种情况下，所选用的材料以软木板和苯乙烯纸为方便，尤其方便的是苯乙烯吹塑纸板，做法可用电池火热切割器切割成流畅的曲线。
草地：如果面积不大，可以选用色纸，面积稍大可以选用草皮或草屑，用草皮，直接沾在基地表面即可，如果用草屑，就要事先在基地表面涂一层白乳胶，然后再把草屑均匀洒在有草的地方，等乳胶干了即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章 室内模型的制作流程/5.2 建筑框架的制作
• 底盘基底制作 建筑墙体制作 • 墙面装饰制作 地面装饰铺装
第五章 室内模型的制作流程/5.3 室内家具及配饰制作
• 装饰灯光的装配与检测 家具的制作 • 软装饰品的制作
第六章 优秀模型作品赏析/6.1 优秀商业作品赏析
职业介绍
模型设计制作师：能根据建筑设计图和比例要求、选用合适的模 型制作材料，运用模型设计制作技能，设计制作出能体现建筑师 设计思想的各种直观建筑模型的专业模型制作人员。
发展前景
中国建筑景观人才网运营总监韩智预测：未来五年内，将有8类人 才走红建筑人才市场，其中就包括建筑模型设计制作师。 韩智表示：目前国内建筑模型设计师这一职位的从业人员有24万 人，未来五年中国建筑模型制作师的市场需求人数将达到40万人 左右，所以建筑模型设计制作师的走俏将是不争的事实。
选择 电源
灯光 照明
电路 控制
音响 动力
无线 摇控
第四章 建筑模型的制作流程/4.1 建筑模型整体制作步骤
一、确定建筑模型的比例尺寸以及周围环境场地的 总平面图
二、绘制建筑模型的工艺图
三、收集模型材料（墙面、地面、窗、道路、植物） 进行再加工（加工镂空的部件、切割组合部件）。
四、组合部件将所有的立面休整完毕后，再对照图 纸进行精心粘接
第一章 模型概述/1.3 建筑模型的分类
以模型的用途 分类
1.构思模型 2.实体模型 3.特种 模型
以模型的材料 分类
1.纸质模型 2.发泡塑料模型 3.有机玻璃模型 4.木质模型 5.综合材料模型
第一章 模型概述/1.4 模型制作与管理规范
模型制作流程
模型的 拍摄与保存
怎样拍摄模型
模型的保存
第三章 模型制作工艺/3.6 电路控制
建筑规划模型 园林景观模型
建筑外观模型 室内样板房模型
第六章 优秀模型作品赏析/6.2 优秀学生作品赏析
武汉传媒学院模型 概念空间模型：1.像鸟一样筑巢
2.彩虹糖住宅 小型建筑及周围环境模型
3.1 材料搭配 3.2 比例缩放 3.3 定位切割 3.4 构造连接 3.5 配景装饰 3.6 电路控制
4.1 建筑模型整体制作步骤 4.2 主体建筑制作方法 4.3 建筑配景的制作及安装
5.1 室内模型整体制作步骤 5.2 建筑框架制作 5.3 室内家具及配饰制作
6.1 优秀商业作品赏析 6.2 优秀学生作品赏析
工作描述
首先，制作人员将设计图纸根据一定比例缩放输入到电脑里，然后电脑经 过数据处理，将这些数据输送到雕刻机里；根据计算机指令，雕刻机将制 作模型的ABS胶板切成不同形状的小块；然后工作人员再将这些小块手工 粘合成设计图纸所要体现的模型。
第一章 模型概述/1.2 建筑模型简介
建筑模型——使用易于加工的材料依照建筑设 计图样或 设计构想，按缩小的比例制成的样品。
第一章 模型概述 第二章 模型材料、工具的认识及其运用 第三章 模型制作工艺 第四章 建筑模型的制作流程 第五章 室内模型的制作流程 第六章 优秀模型作品赏析 第七章 模型制作实训
1.1 建筑模型设计制作行业简介 1.2 建筑模型简介 1.3 建筑模型的分类 1.4 模型制作与管理规范
2.1 模型制作材料 2.2 模型制作工具
第五章 室内模型的制作流程/5.1 室内模型整体制作步骤
一、确定室内模型的比例尺寸以及平面布置图
二、绘制室内模型建筑主体的工艺图（墙体、门窗 等）
三、收集模型材料（墙面、地面、窗……）进行再 加工（加工镂空的部件、切割组合部件）
四、组合门窗墙体等建筑结构，铺贴地面装饰纹纸 （注意与建筑墙体保持一致），安装并检测灯光
课题作业：室内样板房模型 园林建筑及绿化模型 小型建筑及环境 景观模型 （任选一种）
选择范例：通过书本、杂志或网上收集建筑案例资料 制作要求：根据园林建筑或别墅的功能和整体风格进行比例确定，材料选
择，色彩运用、制作和艺术处理。 制作团队：1 — 3人 制作时间：两周
第一章 模型概述/1.1 建筑模型设计制作行业简介
建筑模型是建筑模型设计及都市规划方案中。因此，在国内外建筑、规划 或展览等许多部门建筑模型制作，已成为一门独立的学科。
设计的表达
舍利塔地区规划（国际竞赛专家评选第一名）
设计师 媒介、技巧 手段
平面形式 设计构思 立体形式
设计作品 风格和品质
设计的表达
是将一项设计构思塑造成直观形象的重要手段， 对于设计师和业主来说都有重要意义的。
第四章 建筑模型的制作流程/4.2 主体建筑制作方法
画图时须注意：
根据材料特性，在 绘制相邻部件时， 应将材料厚度纳入 考虑范围
手工切 割加工
电脑雕 刻加工
粘接与 组装
第四章 建筑模型的制作流程/4.3 建筑配景的制作及安装
• 底盘基底制作 地面材料铺装 • 装配花池及绿化丛及装饰灯 底盘与主题建筑粘接组合 • 安装模型树
建筑模型设计说明模型的制作采用卡纸为主要材料，建筑模型制作用粘贴 的方式 做出了墙体的厚度。窗套,基底，踏步都有较细腻的表现，柱头的柱式用 卡纸卷折易形成较为逼真的效果， 屋顶部分采用瓦楞纸瓶贴而成，白色和红色 的纸材的 色彩对比恰如其分地表现了原有建筑的色彩对比关系，各部分的比例 及尺度把握比较贴近，建筑模型制作精细，提炼得当， 建筑的虚实关系及细部 在模型中都有表现， 使建筑模型设计更为生动。模型虽然用卡纸为材料，但通 过叠合形成各种不同几何形体的体快，亦能体现结识的体量感。建筑模型制作 采用白色卡纸和红色瓦楞纸和不同材质的 墙纸较好的表达了对比强烈的色彩和 质感。屋面部分 用瓦楞纸在色彩，纹理上把握得合适，总之这是一个 有趣，生 动较为逼真的建筑模型设计，反映了原作比例，色彩关系和气氛。
建筑模型是将建筑理念付诸实践的桥梁。建筑模型制作体现了人们对于空 间与建筑、平面与立体之间的感受,是设计草图的基本前提。建筑模型设计必将 激发入门者以及有经验的模型制作者一种全新的、宝贵的模型制作思路。
建筑模型制作主要内容包括:地形学、材料和工具、工作场所、工作的事前 准备、零件的制造、符合比例的造型材料、电脑制作模型等。
