计量泵工作原理及使用说明

一、产品代码

DPMDAAD3150/3.5，其中DP是德帕姆公司代号，M表示液压隔膜式，DAA 表示机型代号，D代表变频电机，3150代表额定流量是3150L/H,3.5表示额定压力是3.5MPa。

二、机械部分工作原理

DPM 液压隔膜系列计量泵基本组成如图1 所示：

1、电机

2、连轴器

3、蜗杆

4、蜗轮

5、连杆

6、调量锁紧螺钉

7、冲程调节手轮

8、机箱

9、

柱塞锁紧螺母 10、连接体 11、后泵头 12、膜片 13、进口单向阀、法兰机构 14、前泵头 15、柱塞 16、出口单向阀、法兰 17、泵内置式安全阀 18、填料 19、缸套锁紧螺母

输出流量取决于驱动端的冲程速度、泵头尺寸和冲程长度，无论泵在运行或停止状态均可通过调量手轮改变冲程长度。驱动端根据偏心机构工作原理，电机通过蜗杆蜗轮，带动主轴，与主轴相联的偏心机构将蜗轮的旋转运动转换成滑杆的往复运动，当冲程为“0”时主轴的轴线与偏心轮轴线对齐，柱塞不做往复运动。当冲程在0~100%时，偏心机构与主轴轴线之间产生偏心距，导致柱塞产生直线运动。

三、液压部分工作原理

吸入冲程：当连杆通过滑杆带动柱塞往后运动时，缸套内容积增加，产生负压，膜片向后运动，膜片与前泵头之间容积也随之增大，吸入管路的单向阀“打开”，进口管路中的介质进入泵头R 腔内，当吸入冲程结束，膜片运动瞬间停止，泵头内压力与进口管内压力平衡，进口单向阀复位。

排出冲程：当连杆通过滑杆带动柱塞往前运动时，柱塞通过液压油推动膜片向前运动，泵头内压力立刻升高，当泵头压力高于出口压力时“打开”出口单向阀，泵头内的介质进入排出管路，当排出冲程结束时，膜片运动再次瞬间停止，泵头内的压力与出口压力相等，出口单向阀复位，然后进入下一个循环。

四、使用前的检查与试运行

1. 检查所有的装配螺栓是否牢固、管路安装是否正确、出液管阀门是

否打开、放油螺塞是否拧紧；取下注油螺塞,加注各机型所对应机械油(注入的机油应以油视镜为) ,-5℃—60℃机箱采用30#机械油，连接体采用25#变压器油（-15℃以下应更换冬季润滑油）。

2. 电机和电气接线的检查( 接线方法，电压应按电机铭牌上标定要求，

并使其按箭头方向旋转)。

3. 打开进出口管道截止阀和排液管道上的所有阀门，让进口管路和泵

头自灌并充满物料。通常是在泵的出口连接端安装一个三通和截止阀，对管道内的空气加以排除（或打回流充液）。

4. 拧松调量座上的丝杆锁紧螺钉，将调量手轮调至“0”位，点动电机

启动计量泵，辨别泵体内是否有异常噪音；如没有异常现象，转动调量手轮，慢慢将流量调到30%，排出管道内的空气（或打回流），确保管

路中没有空气。

5. 当压力表的压力接近预定压力时缓慢调节截止阀，直到达到所需要

（不能超过额定压力）压力为止。让泵保持此种状态，运行20 秒左右，然后再慢慢转动调量手轮，同时也慢慢调节截止阀，使压力表的压力保持所需压力，使流量达到所需要求后，拧紧丝杆锁紧螺钉。

五、维护

1. 预防性维护

1) 新启用的泵，运行 500 小时后需更换机箱的润滑油和连接体内的液压油，以后每运行5000小时或半年更换一次；

2) 膜片每 5000 小时更换一次；

3) 油封每年更换一次；

4) 介质为清水时单向阀每工作 3500~4500 小时，更换单向阀球、阀座、垫圈和“O”形圈。

2. 维护程序

1) 目测检查机械部分的密封；

2) 检查下列部件是否泄漏：

3) 机箱和连接体的放油孔螺丝如有泄露应更换密封圈。

3. 标定泵的流量

按调量座上标定的刻度，检测计量泵的输送流量。检测方法可以是就地流量标定柱检测，或通过体积传感器或称重传感器，应用 PLC 控制系统进行远距离监控。

4. 检测出口的泄漏

根据出口流量和压力的变化可以初步确定膜片是否破裂.

5. 清洗单向阀 (单向阀拆装见图8、图9、图10 和图11)

1) 拆下单向阀组件，用清洁乙醇或汽油，用毛刷清洗；切勿用硬物（如镊子等）触碰阀座的刃口和平面，也不应使阀球受损伤。

2) 安装时要十分小心，应留意所有阀座的使用面均应向上、锥形口向下，不能漏装任何一个垫片。

6. 膜片更换

膜片更换时连接体内液压油全部更换，用汽油清洗，并检查限位阀是否滑动灵活。膜片更换后压紧螺栓要同步渐进，不能拧得太紧，以不泄漏为准。膜片更换后因受到自动补油速度的限制,所以要运转1~2 小时后才能正常工作。

7. 泵停用时的维护

1) 泵停用时，应及时打回流对管道内具有腐蚀性的介质进行中和清洗并切断电源，关闭进出口管道的阀门；如长期停用，必须将泵头内的残留介质排净并进行中和清洗，然后在泵体表面涂上防锈油，存放在干燥无腐蚀气体处，并加罩遮盖；

2) 如果泵长时间不运行，液体温度的变化可在系统内产生气体。在再次启动时，打开放空阀，通过工艺物料排出气体。

六、可能产生的故障及排除方法

计量泵的工作原理

计量泵众所周知，计量泵主要由动力驱动、流体输送和调节控制三部分组成。动力驱动装置经由机械联杆系统带动流体输送隔膜（活塞）实现往复运动：隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。 2.1、柱塞式计量泵主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。 2.2、隔膜式计量泵顾名思义，隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入-排出过程。由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵目前已经成为流体计量应用中的主力泵型。在隔膜式计量泵家族成员里，液力驱动式隔膜泵由于采用了液压油均匀地驱动隔膜，克服了机械直接驱动方式下泵隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。为了克服单隔膜式计量泵可能出现的因隔膜破损而造成的工作故障，有的计量泵配备了隔膜破损传感器，实现隔膜破裂时自动连锁保护；具有双隔膜结构泵头的计量进一步提高了其安全性，适合对安全保护特别敏感的应用场合。作为隔膜式计量泵的一种，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。现在，精密计量泵技术已经非常成熟，其流体计量输送能力最大可达0-100,000l/h，工作压力最高达4000bar，工作范围覆盖了工业生产所有领域的要求计量泵工作原理： 1、传动端采用传统的蜗轮蜗杆减速传动，以曲柄连杆机构将圆周运动转变成十字头的直线往复运动。行程调节采用带斜槽的滑轴的直线位移。改变偏心轮的旋转半径达到柱塞的行程长度调节。2、柱塞计量泵的柱塞密封采用填料密封，进出口阀采用双层球阀或单层蘑菇阀。 3 、隔膜计量泵的柱塞密封采用活塞环形式。液压腔设有新型的放气安全阀、限位补偿阀、多向轧制聚四氟乙烯膜片，可配隔膜破裂报警装置。 4、隔膜泵是唯一一种非动密封及柱塞不接触介质的泵。流体通过一个液力驱动机构与介质隔开。这样可以长期工作，减少停车维修时间。 5、液力驱动隔膜的薄膜泵具有抗过载和耐真空性（汽蚀性）。例如，如果泵内压力超过许用压力。液力端的限压阀自动地打开调节泵内压力。使泵受到安全保护。计量泵也叫定量泵或比例泵，英文名字：metering pump 。计量泵是作为流体精密计量与投加的理想设备，它可以满足各种严格的工艺流程需要，工作流量在1-100%范围内可以无级调节，是用来输送液体的一种特殊容积泵，特别是输送腐蚀性液体。目前计量泵被广泛在应用到各个领域，如制药，食品加工，

JYM系列液压隔膜计量泵说明书

JYM系列液压隔膜计量泵使用说明书中国江苏常州江南龙城泵业科技有限公司

1、概述简介本系列液压隔膜计量泵为立式单缸泵，运行可靠，无泄漏。无论泵工作或停机时，其流量均可调节。还可通过远程控制仪表实现自动调节流量。在压力、温度和泵流量调节设置恒定的情况下，其排出液体的重复计量精度在±1%范围内。以下为各型计量泵能达到的最大流量和能承受的最高压力（最大流量和最高压力并不对应），具体参数表详见产品样本：该泵为一种可靠、紧凑、流量可调节的隔膜泵，适用于输送一般腐蚀性或有毒性的化学介质，输送介质温度可达90℃。由于隔膜把传动箱与输送介质隔开，可防止介质泄漏造成污染和损失，所以广泛运用于化工、食品、炼油、医药、电力、环保水处理工程等工业部门，输送各种易燃、易爆、有毒、腐蚀或非腐蚀性的特殊介质。

工作原理电机轴经联轴器与蜗杆轴相联，带动蜗轮作回转运动，与蜗轮一体的偏心轮通过连杆将回转运动转变为往复运动，并传递给柱塞，柱塞推动油，油作用到隔膜上，通过进出口单向阀作用实现介质的输送过程。泵的流量调节是通过控制杆调节旁路回油量（柱塞径向一小孔为回油孔）实现的，控制杆在不同的位置可以实现不同的回油量，也即改变柱塞的有效行程，从而改变流量。通过旋转调节旋钮移动流量控制杆，使柱塞上旁路孔能在整个柱塞行程所希望的百分比位置关闭，从而实现排出流量0-100%的调节。当流量控制杆调到100%流量，旁路开口将在每个吸入行程终了处打开，然后在排出行程，旁路开口立即关闭，使整个柱塞位移推动的油都施加到了弹性隔膜上；当流量控制杆调到50%流量，旁路开口在柱塞吸入行程一半处打开，在下一个排出行程时，泵柱塞推动的油将在第一个50%行程通过柱塞径向打开的口从柱塞内孔中旁路到油箱中，之后旁路开口被控制杆关闭，余下的50%柱塞位移推动的油将施加到隔膜上，所以出口流量降为一半；当流量控制杆调到0时，柱塞工作推动的油都通过柱塞径向打开的口从柱塞内孔中回到油箱中，没有油作用到隔膜。由于柱塞以固定的行程做往复运动，所以在每个吸入行程最后和每个排出行程之初，能使活塞腔和油箱短时间接通，在这段时间，空气或蒸汽从系统排出，失去的油被补充，还允许由于温度变化引起油的收缩和膨胀。 2、泵的安装开箱当用户接收泵时，请仔细检查运输包装，确认在运输过程中没有发生损坏。安装就位所有JYM系列计量泵可安装在任何平整的表面，可用一块底板，下面用槽钢作支撑，离地面高度300-500，便于操作和维修。下图为典型安装图，供用户安装参考，为一般计量泵安装所需配置附件。为提高设备的可靠性，应避免将泵安

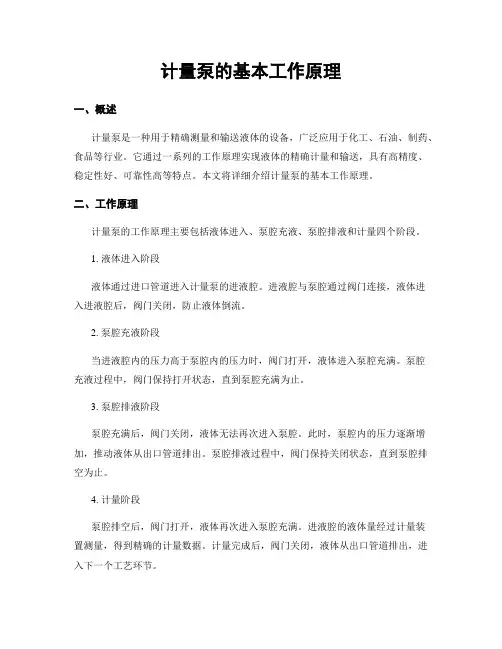

计量泵的基本工作原理
