一种停车场无线车位检测器设计与实现
基于GMR传感器的无线车位检测算法研究及系统的实现

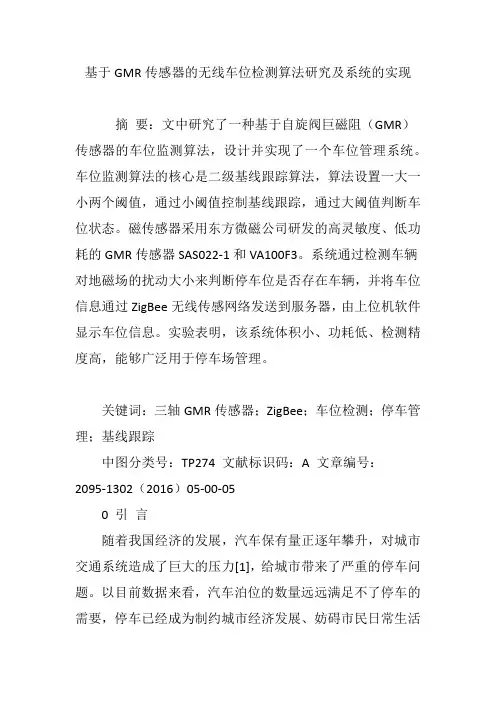

基于GMR传感器的无线车位检测算法研究及系统的实现摘要：文中研究了一种基于自旋阀巨磁阻（GMR）传感器的车位监测算法，设计并实现了一个车位管理系统。
车位监测算法的核心是二级基线跟踪算法，算法设置一大一小两个阈值，通过小阈值控制基线跟踪，通过大阈值判断车位状态。
磁传感器采用东方微磁公司研发的高灵敏度、低功耗的GMR传感器SAS022-1和VA100F3。
系统通过检测车辆对地磁场的扰动大小来判断停车位是否存在车辆，并将车位信息通过ZigBee无线传感网络发送到服务器，由上位机软件显示车位信息。
实验表明，该系统体积小、功耗低、检测精度高，能够广泛用于停车场管理。
关键词：三轴GMR传感器；ZigBee；车位检测；停车管理；基线跟踪中图分类号：TP274 文献标识码：A 文章编号：2095-1302（2016）05-00-050 引言随着我国经济的发展，汽车保有量正逐年攀升，对城市交通系统造成了巨大的压力[1]，给城市带来了严重的停车问题。
以目前数据来看，汽车泊位的数量远远满足不了停车的需要，停车已经成为制约城市经济发展、妨碍市民日常生活的大问题。
因此，解决城市停车问题不仅可以缓解城市交通，还对促进城市经济发展具有重大意义。
提高停车场的工作效率成了解决停车问题的一种思路。
高效的停车场管理系统可大大提高停车场工作效率，其中车位检测技术是关键。
目前国际上常用的车位检测技术[2]有超声波检测[3]、红外检测[4]、环行线圈检测[5]、视频检测、地磁传感器检测[6]。
超声波检测具有安装方便，寿命长，成本低等优点，但是探测精度易受环境影响，抗干扰能力差；红外检测有良好的直线性，抗干扰性能好，成本低，响应速度快，但是极易受到环境的影响，特别是热源的影响；环形线圈检测技术成熟，应用广泛，抗干扰能力强，但是安装麻烦，施工强度大，易损坏，寿命短，维护费用高；视频检测的单一摄像头可以同时检测多个车位，起到安防作用，但是成本高，技术成熟度不够；地磁检测是一种新的检测方法，它的优点是精准度高、可靠性高，不易受环境影响，成本低、体积小，适用于各种停车场，能够应付各种恶劣天气。
基于超声波与ZigBee的车位检测系统实现
基于超声波与ZigBee的车位检测系统实现车位检测系统是现代城市停车管理的重要组成部分，通过实时监测停车场内的车位情况，能够提高停车场的利用率和管理效率。
本文将介绍一种基于超声波与ZigBee的车位检测系统的实现。
超声波技术是一种常用的非接触式测量技术，通过发送超声波信号并接收其反射回来的信号来判断物体与传感器的距离。
在车位检测系统中，我们可以将超声传感器安装在停车场的车位上方，以便于检测车辆的存在。
ZigBee是一种短距离无线通信技术，具有低功耗、低成本、自组织网络等特点。
在车位检测系统中，我们可以使用ZigBee模块将超声传感器和主控设备连接起来，实现车位状态的实时传输。
具体实现步骤如下：1. 系统硬件设计：设计一个电路板，包括超声传感器、ZigBee模块、电源管理电路和主控芯片等。
2. 超声传感器测距：通过超声波信号的发送和接收，可以测量车位与传感器之间的距离。
当超声波信号被物体反射回来时，通过计算反射时间和声速，可以准确计算出物体与传感器之间的距离。
3. 状态判断：根据测得的距离，可以判断车位的状态。
当距离小于设定的阈值时，表示车位有车辆停放；当距离大于阈值时，表示车位为空。
4. 状态传输：将测得的车位状态通过ZigBee模块传输给主控设备。
ZigBee模块可以建立一个低功耗、自组织网络，能够实现传感器与主控设备之间的稳定通信。
5. 数据处理：在主控设备中，可以对接收到的车位状态数据进行处理。
可以通过软件算法或者逻辑电路对数据进行过滤和处理，提高系统的鲁棒性和准确性。
6. 系统显示：将处理后的车位状态通过显示设备展示给用户。
可以将车位状态显示在停车场入口处的显示屏上，方便车辆选择停车位。
基于超声波与ZigBee的车位检测系统实现
基于超声波与ZigBee的车位检测系统实现1. 引言1.1 研究背景车位管理在现代城市中变得越来越重要，特别是在停车位资源日益紧张的情况下。
而传统的停车位管理方式效率低下，存在着许多问题，如难以实时监测车位的使用情况，导致停车位资源的浪费和管理混乱。
开发一种高效、智能的车位检测系统显得尤为重要。
基于超声波与ZigBee的车位检测系统的研究具有重要意义。
通过结合超声波技术实现对车位的实时监测和检测，再利用ZigBee技术实现无线传输，不仅可以提高停车位资源的利用率，还可以实现停车位的智能管理，为城市停车管理带来巨大的便利性和效益。
1.2 研究意义车位资源稀缺是城市停车难题的主要原因之一，在城市交通拥堵和停车难题日益突出的情况下，开发一种高效的车位检测系统成为亟待解决的问题。
基于超声波与ZigBee的车位检测系统具有很强的实用性和应用前景，其可以实现对停车位的实时监测和管理，提高停车资源的利用率，缓解停车难题，改善城市交通拥堵问题。
车位检测系统还可以为城市交通管理部门提供参考依据，优化城市停车资源的配置和规划，实现智能化管理，提升城市交通运行效率，改善市民出行体验。
研究基于超声波与ZigBee的车位检测系统具有重要的现实意义和发展价值。
通过开展相关研究，可以为城市交通管理部门提供有效的技术支持，为市民提供更便利的停车服务，为实现智慧城市的建设和发展提供有力的技术支撑。
这项研究将对我国城市交通管理和智能交通系统的发展做出积极贡献，促进城市交通运行效率和生活质量的提升。
1.3 研究目的车位检测系统的研究目的是为了解决城市停车难题，提高停车效率，减少交通拥堵，并提升城市管理水平。
通过引入超声波车位检测技术与ZigBee通信技术，实现对车位的实时监测和信息传输，为驾驶员提供更便捷的停车体验。
通过对车位利用情况进行数据统计与分析，还可以为城市规划和交通管理提供科学依据，帮助城市实现智慧停车管理。
本研究的目的在于设计并实现一套基于超声波与ZigBee的车位检测系统，以提高停车效率、改善交通状况，为城市公共交通和城市管理提供有益的参考和支持。
基于地磁传感的无线停车场剩余泊位监测系统的设计与实现
基于地磁传感的无线停车场剩余泊位监测系统的设计与实现周建仁，俞超，鲁东明，董亚波 （浙江大学，杭州 ３１００２７） 摘要：随着经济的发展，城市的汽车拥有量都成爆发式的增长态势，由此带来的城市中心区的停车场时常不能满足实际需求。
如何有效地管理停车场车位，提高停车场的使用效率，是现代智能交通面临的一个课题。
本文提出了一种停车场监控方法，通过地磁传感器检测进出停车场的车辆，统计停车场的车位利用率，并实时通过网络发布停车场的空闲停车位数量以及其他相关信息，给人们的生活和工作带来了方便，提高了人们的工作生活效率。
关键字：停车场监控；地磁传感器；数据转发控制器；重编程Design and Implementation of Wireless Remaining ParkingGarages Monitoring System Based on Magnetic SensorZhou Jianren, Yu Chao, Lu Dongming, Dong Yabo(Zhejiang University, Hangzhou 310027)Abstract:With the development of society，the number of vehicles in the city grows suddenly, therefore, parking lots are not satisfied with the actual demands in the downtown area. As a result, how to manage the parking lot effectively is one of the problems in the modern Intelligent Transportation System. In this paper, we put forwards a kind of parking control system. It uses magnetic sensor to detect vehicles passed by, and then send the information to the server which releases the parking space remained by statistical analysis. In this way, we bring convenience to people, and make people live more effectively.Keywords: Parking control; Magnetic sensor; Data forwarding controller; Reprogramming;应用背景随着经济的发展，人们的生活水平也越来越高，汽车正逐渐走进寻常百姓家，各个大中小城市的汽车拥有量都成爆发式的增长态势。
