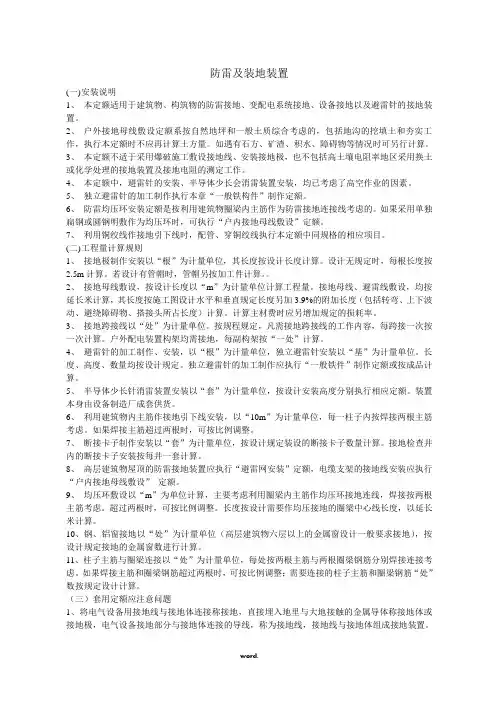

防雷及装地装置定额解释

防雷及装地装置(一)安装说明1、本定额适用于建筑物、构筑物的防雷接地、变配电系统接地、设备接地以及避雷针的接地装置。

2、户外接地母线敷设定额系按自然地坪和一般土质综合考虑的，包括地沟的挖填土和夯实工作，执行本定额时不应再计算土方量。

如遇有石方、矿渣、积水、障碍物等情况时可另行计算。

3、本定额不适于采用爆破施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。

4、本定额中，避雷针的安装、半导体少长会消雷装置安装，均已考虑了高空作业的因素。

5、独立避雷针的加工制作执行本章“一般铁构件”制作定额。

6、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

如果采用单独扁钢或圆钢明敷作为均压环时，可执行“户内接地母线敷设”定额。

7、利用铜绞线作接地引下线时，配管、穿铜绞线执行本定额中同规格的相应项目。

(二)工程量计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算。

设计无规定时，每根长度按2.5m计算。

若设计有管帽时，管帽另按加工件计算。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程量。

接地母线、避雷线敷设，均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位。

按规程规定，凡需接地跨接线的工作内容，每跨接一次按一次计算。

户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应定额。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装，以“10m”为计量单位，每一柱子内按焊接两根主筋考虑。

如果焊接主筋超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算。

接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”定额。

9、均压环敷设以“m”为单位计算，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑。

超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位（高层建筑物六层以上的金属窗设计一般要求接地），按设计规定接地的金属窗数进行计算。

11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整；需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。

（三）套用定额应注意问题1、将电气设备用接地线与接地体连接称接地，直接埋入地里与大地接触的金属导体称接地体或接地极，电气设备接地部分与接地体连接的导线，称为接地线，接地线与接地体组成接地装置。

接地极通常用∟50×5镀锌角钢或DN50镀锌钢管，长度一般为2.5m。

接地极间距一般为5m，埋深顶端距地面0.7~0.9m，定额中不包括接地极的价格，应另行计算。

接地母线通常用镀锌扁钢或镀锌圆钢，其工程量按施工图设计水平和垂直另加 3.9%的附加长度，再加1.5%的损耗量以“米”为单位计算。

接地母线长度（m）=按图示尺寸计算的长度×(1+3.9%)×(1+1.5%)，，接地母线分户外和户内敷设。

户外接地母线敷设定额已包括挖土，填土夯实，但它挖沟土方量是按沟底宽0.4m，上口宽0.5m，深度为0.75m（每m沟长的土方量为0.34m3），如设计要求不同，可按实际土方量计算，土质是按一般土综合考虑，如遇有石方、矿渣、积水、障碍物等情况时可另行计算，冬季可套坚土定额。

室内母线安装包括支持卡子与接地端子的制作与安装，不另计量。

2、接地跨接线是指接地母线遇有障碍（如建筑物伸缩缝、沉降缝以及行车等轨道接缝）需跨越时相连的连接线，或利用金属构件、金属管道作为接地线时需要焊接的连接线，但金属管道敷设中通过箱、盘、盒等断开点焊接的连接线已包括在管道敷设定额中，不能算跨接线。

3、避雷针、网安装项目已经综合了针体在平面屋顶上安装所需要的钢板底座，混凝土块的制作安装和接地线跨接等。

如果在墙上安装避雷针，应该包含垂直屋面上安装的金属支架。

避雷针安装定额项目已经综合了高空作业因素、不得另计超高人工费用。

4、一般避雷针的制作执行“轻型构件”制作定额，独立避雷针的制作执行“一般构件”制作定额。

5、高层建筑防雷地线的安装执行“避雷网安装”定额。

6、每处的引下柱筋长度为檐高加室内外高差值。

其中檐高指从室外地坪至顶层屋面板的高度。

如果屋顶上有女儿墙，则应计算到女儿墙顶端，即应符合引下线的实际长度为准。

7、高层建筑为了防止侧向雷击，要求从首层起向上至30m以下，每三层将圈梁水平钢筋与引下线焊接地在一起，称为“均压环焊接”一、二、三级的防雷建筑及高层建筑均要做均压环，每3层一圈，30m以下一般焊三圈均压环。

定额中设有“均压环焊接”子目，可套用“2-751”子目，它的工程量范围不包括为了和阳台的金属栏杆、钢门窗等焊接为一体所需要的钢材。

这部分钢材应该另外套用“钢窗接地”2-703子目，钢窗按樘计算，钢门窗接地必须要有两点焊接，长度不少于钢筋直径6倍，高层建筑从地面算起，向上30m以上，不大于6m在结构圈梁内增设一条25㎜×4㎜的扁钢，与引下线焊接为一体，形成水平避雷带或称均压带。

此项套用“2-697户外接地母线敷设”子目。

【例】有一高层建筑物高为3m，檐高为96m，外墙轴线总周长为120m，求均压环焊接按工程量和设在圈梁中的避雷带的工程量。

【解】（1）因为均压环焊接每三层一圈，即每9m焊一圈，因此30m以下可以设3圈，故均压环工程量是3×120=260m。

（2）三圈以上（即3m×3层×3圈=27m以上）每两层设避雷带，故避雷带工程量为：(96-27)÷（2×3）=11圈 120×11=1320m。

注：避雷带安装项目套2-696子目，而不套2-752子目。

8、构架接地定额包括4m以内的接地线，不包括接地极及超过4m的接地线-------摘记《全国统一建筑工程基础定额应用手册（Ⅳ）》中第十九章电气设备安装工程1、什么是避雷针？答：一般用镀锌钢棒或钢管（镀锌的目的主要是锌的金属性比较活泼，在原电池反应中可避免钢棒或钢管被腐蚀）制成，垂直立于屋顶上，高出屋面的长度按设计要求，一般在防雷平面图中都会标注其位置和根数。

2、什么是避雷线？答：一般称避雷带或避雷网，有明装或暗装两种，多用￠8~￠10圆钢或12×4扁钢制作，暗装多利用整体现浇中屋面板中的钢筋网作避雷网，但要互相连接良好。

3、什么是引下线？答：它是将避雷针接受的雷电流引向地下装置的导线体，一般用￠6以上的圆钢制作，其位置根据建筑物的大小和形状由设计决定，一般不少于两根。

4、什么是地下装置？答：即是接地体，与引下线相连接，它一般由两部分组成。

一部分称为接地极，多用钢管、角钢或圆钢制作，垂直打入地下。

另一部分称为接地母线，一般多用扁钢和圆钢制作，水平埋入地下将接地极连接起来。

接地极一般用2~3m的钢管、角钢或圆钢打入土中。

接地母线用扁钢或圆钢制作；按设计要求挖成地沟，与接地极焊接好后，回填土夯实埋入土中。

5、引下线如何设置？答：引下线一般采用圆钢或扁钢，其尺寸不少于下列数值。

圆钢直径8㎜；扁钢截面48mm2，厚度4㎜，所用的圆钢或扁钢均需镀锌。

引下线的安培路径应短直，其紧固件及金属支持件均应镀锌，引下线距地面1.7m处开始至地下0.3m一路应加塑料管或钢管保护。

6、接地有哪些种类？答：接地分为工作接地、保护接地、重复接地。

工作接地是指为了保证电气设备在正常和发生事故情况下可靠运行，将电路中的一点与大地作电气的联接，如三相变压器中性点的接地、防雷接地等。

保护接地是指为了防止人体接触带电外壳而触电，将与电气设备带电部分绝缘的金属外壳与接地体作电气联接，如电机的外壳、管路等。

重复接地是指将零线上的一点或几点再次接地。

工作接地、保护接地，接地电阻不应大于4Ω;重复接地，接地电阻不应大于10Ω。

7、什么是接地极？答：接地极是一种散流电阻，即直接与土壤接触，用以与大地作电气连接，具有一定散流电阻的金属导体组，在制作接地极的时候，要将制作接地极的钢材（钢管、圆钢、扁钢）削尖。

8、接地极应怎样套用定额？答：应根据其材质和土壤类别，以“根”为单位套用相应定额，接地材料按设计院另行计价。

9、按地沟挖填土已包括在室外接地母线安装定额之内，如设计要求埋设深度与定额不同时，如何解决？答：允许调整土方量。

10、接地装置调试问题，接地极和接地网的试验定额应如何套用？答：应分不同情况按试验次数计算；（1）接地极无论是由一根或二根以上组成的，均作一次试验；如果接地电阻达不到要求时，再打一根地极，再作试验，则另计一次试验费。

（2）接地网是由多根接地极连成的，只套接地网试验定额，包括其中的接地极；如果接地网由若干组构成的大接地网，则按分网计算接地试验，一般分网由10~20根接地极组成。

如果分网计算有困难，可按网长每50m为一个试验单位，不足50m也按一个网计算。

设计有规定的，可按设计数量计算。

接地极的安装，如设计不管帽时，管帽另按加工件计算。

其计算方法按施工图所示外形尺寸，不扣除内孔体积以每10㎝为单位，参考执行第十一册《工艺金属结构工程》中金属件制作定额。

11、接地距离保护调试应如何套用定额？答；可套用第十五章“特殊保护装置调试”中的距离保护装置调试定额。

12、金属的消防栓箱、门窗接地如何套定额？答：按“户内接地母线敷设”定额执行。

13、屋顶上避雷针如何套用定额？答：避雷针分制作和安装两部分套用定额。

避雷针制作套第六章构件制作定额，安装套用第十三章装在建筑物上的相应定额（发装在平屋面上和装在墙上）若是钢筋混凝土平顶屋面就套其“平屋面上”项目，若是坡屋面就套其“墙上”项目，按避雷针长度3m以内，7m以内和12m以内，以“根”为单位计算。

14、避雷引下线怎样套用定额？答：从屋顶避雷线或避雷针（若不设避雷线者）连接点起，至接地母线连接点止，为引下线的长度。

不论何种规格圆钢制作，均以10m为单位，按25m以下，50m以下，100m以下和150m以下套其相应项目。

但引下线的材料按预算价格另行计算。

对引下线的平直、焊接、固定和刷漆的工料均已考虑在定额内，不得重算。
