电缆载流量对照表及实⽤⼿册.线径的选择导线的载流量与导线截⾯有关，也与导线的材料、型号、敷设⽅法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从⼿册中查找。
但利⽤⼝诀再配合⼀些简单的⼼算，便可直接算出，不必查表。
1. ⼝诀铝芯绝缘线载流量与截⾯的倍数关系10下五，100上⼆，25、35，四、三界，.70、95，两倍半。
穿管、温度，⼋、九折。
裸线加⼀半。
铜线升级算。
2. 说明⼝诀对各种截⾯的载流量（安）不是直接指出的，⽽是⽤截⾯乘上⼀定的倍数来表⽰。
为此将我国常⽤导线标称截⾯（平⽅毫⽶）排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1)第⼀句⼝诀指出铝芯绝缘线载流量（安）、可按截⾯的倍数来计算。
⼝诀中的阿拉伯数码表⽰导线截⾯（平⽅毫⽶），汉字数字表⽰倍数。
把⼝诀的截⾯与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍⼆倍半⼆倍现在再和⼝诀对照就更清楚了，⼝诀“10下五”是指截⾯在10以下，载流量都是截⾯数值的五倍。
“100上⼆”（读百上⼆）是指截⾯100以上的载流量是截⾯数值的⼆倍。
截⾯为25与35是四倍和三倍的分界处。
这就是⼝诀“25、35，四三界”。
⽽截⾯70、95则为⼆点五倍。
从上⾯的排列可以看出：除10以下及100以上之外，中间的导线截⾯是每两种规格属同⼀种倍数。
例如铝芯绝缘线，环境温度为不⼤于25℃时的载流量的计算：当截⾯为6平⽅毫⽶时，算得载流量为30安；当截⾯为150平⽅毫⽶时，算得载流量为300安；当截⾯为70平⽅毫⽶时，算得载流量为175安；从上⾯的排列还可以看出：倍数随截⾯的增⼤⽽减⼩，在倍数转变的交界处，误差稍⼤些。
⽐如截⾯25与35是四倍与三倍的分界处，25属四倍的范围，它按⼝诀算为100安，但按⼿册为97安；⽽35则相反，按⼝诀算为105安，但查表为117安。
常见电缆型号说明及用途完整版
常见电缆型号说明及用途Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电缆的规格型号代表的含义一型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S －双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯来源例如：RVVP2*32/ RVV2* BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为0.2MMZR-RVS2*24/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），1KV，如：4*(1*185)+1*95 1KV 请登陆:输配电设备网浏览更多信息②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，1KV，如：4**185+1*95 1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电线电缆规格型号名称及表示
配电箱柜型号低压开关柜分为进线柜、母联柜、PT柜、出线柜、电容柜、聚优柜、隔离柜等。
1、隔离柜：也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。
主要是和外部电源隔开。
2、进线柜：内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有。
3、PT柜：把大电压变成小电压，便于测量、保护等。
4、出线柜：又称馈线柜，由它把电输送给变压器或者其他用电设备。
5、电容柜：也就是电容出线柜，由它把电送到电容器组（TBB柜）。
6、母联柜：连接两段母线用的柜子，内装有两段母线之间的联络开关。
AA 高压配电柜第一位字母：A组件及部件、第二位字母：（第一位A+第二位字母）A表示交流配电屏（柜）ABC 设备监控器箱、建筑自动化控制器箱AC 控制屏台箱柜ACC或ACP 低压电容补偿柜AD 直流配电箱柜ADD 住户配线箱AE 应急照明箱、励磁箱柜E是Emergency应急AF 低压负荷开关箱柜AFC 火灾报警控制器箱AH 高压开关柜AM 高压计量柜、多种电源配电箱柜AJ 高压电容柜AK 刀开关箱柜AL 低压照明配电箱柜L代表照明Light,ALE 应急照明配电箱柜AP 低压电力配电箱柜APE 应急电力配电箱柜AR 继电保护箱柜ARC 低压漏电断路器箱柜AS 操作信号箱柜AT 双电源自动切换箱柜ATF 信号放大器箱AW 计量箱柜A VP 分配器箱AX 电源插座箱AXT 接线端子箱GCK 低压抽屉式开关柜G低压配电柜、C抽屉式、K控制开关GCS 低压抽屉式开关柜G低压配电柜、C抽屉式、S--森源电气系统GDH 低压动力配电柜G低压配电柜、G固定式、H杭州美开电气有限公司GGD 低压固定式动力柜G低压配电柜、G固定式、D动力GXL 建筑工地低压配电箱；MNS 交流低压配电柜，是按照瑞士ABB公司转让技术制造的产品PGL 交流低压配电柜；JXF 基业防护箱；XL 动力配电箱X箱、L动力；XZW 综合配电箱；ZBW 箱式变电站；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT01 PXT01 dq系列配电箱PXT（R）K－250/10－1/3－6×3－1/IP30系列规格型号解释：PXT 明装配电箱、暗装加（R）、K有如表1的系列配线方式、额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低、1/3进线型式：1单相输入；3三相输入；1/3表示混合输入、6×3出线回路：单相回路×三相回路，6×3单相6回路，三相3回路、1/IP30主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30CZ 插座箱DC 动力插座箱DL 动力箱DZ 动力照明箱HH 混合功能箱JC 计量插座箱JD 计量动力箱JL 计量箱JZ 计量照明箱ZC 照明插座箱ZM 照明箱ZN 智能箱W是Wire 电线的意思,在这里代表导线回路WP是动力回路WL是照明回路电气元件规格型号CM 1L-400M/4330 400A 塑壳漏电断路器CM1常熟开关厂产品，塑壳断路器、L漏电断路器、400壳架等级为400A、M-极限分断能力为M（较高级），对应65kA极限分断电流、4330中4表示4极（断路器）、330表示附件分类，对应（欠电压复式脱扣器）、400A表示设计选用的（整定电流）400ADZ 塑料外壳式断路器DZ15LE 100/4901 漏电断路器DZ漏电断路器、15设计代号、LE 特殊派生代号（电子式漏电断路器）、100壳架等级断路电流为100安培、4极数2：2极；3：3极；4：4极；3N：3线4极、90液压式电磁脱扣器、1保护种类1为配电保护用过电流脱扣器2为电动机保护用过电流脱扣器GLD2-20/4 负载断路开关GL是格力电器、D2是负荷断路器、20是壳架电流等级、4是4级（三相线、一零线）NH 隔离开关NH2-100 NH2隔离开关型号、100额定工作电流100ANM 塑壳断路器DZ47 小型断路器NB1LE-40 C20NB1LE-40是漏电保护器的型号、N表示企业特征代号、B表示小型断路器、1表示设计序号、LE表示功能代号，也就是带漏电保护功能、40是壳架等级额定电流为40A、C表示照明保护用、20表示漏电保护器的额定电流为20A。
导线型号 英文代号

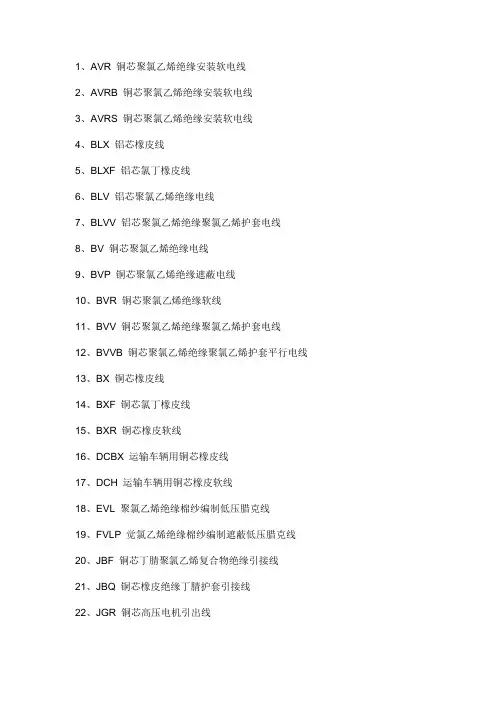

1、AVR 铜芯聚氯乙烯绝缘安装软电线2、AVRB 铜芯聚氯乙烯绝缘安装软电线3、AVRS 铜芯聚氯乙烯绝缘安装软电线4、BLX 铝芯橡皮线5、BLXF 铝芯氯丁橡皮线6、BLV 铝芯聚氯乙烯绝缘电线7、BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线8、BV 铜芯聚氯乙烯绝缘电线9、BVP 铜芯聚氯乙烯绝缘遮蔽电线10、BVR 铜芯聚氯乙烯绝缘软线11、BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线12、BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平行电线13、BX 铜芯橡皮线14、BXF 铜芯氯丁橡皮线15、BXR 铜芯橡皮软线16、DCBX 运输车辆用铜芯橡皮线17、DCH 运输车辆用铜芯橡皮软线18、EVL 聚氯乙烯绝缘棉纱编制低压腊克线19、FVLP 觉氯乙烯绝缘棉纱编制遮蔽低压腊克线20、JBF 铜芯丁腈聚氯乙烯复合物绝缘引接线21、JBQ 铜芯橡皮绝缘丁腈护套引接线22、JGR 铜芯高压电机引出线23、NLV 农用地下直埋铝芯觉氯乙烯绝缘电线24、NLVV 农用地下直埋铝芯聚氯乙烯绝缘护套电线25、QFR 聚氯乙烯一丁腈复合物绝缘低压电线26、QVR 聚氯乙烯绝缘低压电线27、RFB 铜芯丁腈氯乙烯平行软线28、RFS 铜芯丁腈聚乙烯绞型软线29、RX 橡皮绝缘棉纱编制双绞软线30、RXS 橡皮绝缘棉纱编制双绞软线31、BV 铜芯聚氯乙烯绝缘软电线32、RVB 铜芯聚氯乙烯绝缘平行软线33、RVP 铜芯聚氯乙烯绝缘遮蔽软电线34、RVS 铜芯聚氯乙烯绞型软线35、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软电线36、RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套遮蔽软电线37、UM 矿工帽灯用软线38、RV 铜芯聚氯乙烯绝缘聚氯乙烯软电线.39、KVV 聚氯乙烯绝缘控制电缆。
电缆规格型号代表的含义
型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T一米3*150+1*95带铠国标铜电缆含多少铜？3*150+1*95=540平方毫米=5.4平方毫米1米=100厘米100*5.4*8.9=4806克=4.806公斤8.9是铜的比重常见电线电缆的规格型号BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3＋1就是地线的截面是相线的一半。
电线型号分类
电线型号分类以下产品执行GB5023-1997标准，括号内的字母为旧型号：227IEC01（BV）一般用途单芯硬导体无护套电缆227IEC02（RV）一般用途单芯软导体无护套电缆227IEC05（BV）内部布线用导体温度为的单芯实芯导体无护套电缆227IEC06（RV）内部布线用导体温度为的单芯软导体无护套电缆277IEC07（BV-90）内部布线用导体温度为90℃的单芯实芯导体无护套电缆277IEC08（RV-90）内部布线用导体温度为90℃的单芯软导体无护套电缆227IEC10（BVV）轻型聚氯乙烯护套电缆227IEC42（RVB）扁形无护套软线227IEC52（RVV）轻型聚氯乙烯护套软线227IEC53（RVV）普通聚氯乙烯护套软线227IEC74（RVVYP）耐油聚氯乙烯护套屏蔽软电缆227IEC75（RVVY）耐油聚氯乙烯护套非屏蔽软电缆以下产品执行JB 8734-98标准BV：铜芯聚氯乙烯绝缘电线BVR：铜芯聚氯乙烯绝缘软电缆BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆RVS：铜芯聚氯乙烯绝缘绞型连接用软电线AV：铜芯聚氯乙烯绝缘安装用电线AVR：铜芯聚氯乙烯绝缘安装用软电线AVRB：铜芯聚氯乙烯绝缘扁型安装用软电线AVRS：铜芯聚氯乙烯绝缘绞型安装用软电线AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电线AVR-90：铜芯耐热90℃聚氯乙烯绝缘安装用软电线RVVP：铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电缆五、主要技术参数227 IEC 01（BV）GB 5023-1997ZC – BV 450/750 V227 IEC 05（BV）GB5023-1997ZC – BV300/500 VZC – BV 300/500 VZC–BV–90ZC-BVRZC-BVV 300/500VZC-BVV 300/500VZC-BVVB 300/500V227 ICE 02 (RV) GB 5023-1997ZC-RV450/750VZC-RV300/500VZC-RVV、ZR-RVVB300/500VZC-RVV (RVVB)300/300V227 IEC 42 (RVB) GB 5023-1997 ZC-RVB300/300VZC-RV-90300/500VAVRS JB 8734-1998(带*者)ZC-RVS300/300V227 ICE 75 （RVVY）GB 5023-97 300/500V300/300V300/300V。
电缆线规格型号一览表
电缆线规格型号一览表一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙 ?采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
电线电缆规格型号表
电线电缆规格型号表电线电缆规格型号表BV--铜芯聚氯乙烯绝缘电缆(电线)BVR--铜芯聚氯乙烯绝缘软电缆(电线)BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆(电线)BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线)BV-105--铜芯耐热105度聚氯乙烯绝缘电线BV-ZR 铜芯阻燃型聚氯乙烯绝缘电线BVR-ZR 铜芯阻燃型聚氯乙烯绝缘软电线BVV-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆BVVB-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆BV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘电线BVR-ZR-105 铜芯耐热105℃阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆BVV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯护套圆型电缆AV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装电线AVR-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装软电线AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装电线AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装软电线RVB--铜芯聚氯乙烯绝缘平型连接软电线RVS--铜芯聚氯乙烯绝缘绞型连接软电线RVV--铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆(电线)RV-105--铜芯耐热105度聚氯乙烯绝缘连接软电线SYV:实心聚乙烯绝缘射频同轴电缆SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆，视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVVP屏蔽线:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量RVV护套线(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆国标的型号怎么转换成对应的UL型号呢?型号如下:227 IEC 01(BV) 450/750 V 1.5-95;227 IEC 02(RV) 450/750 V 1.5-25;227 IEC 42(RVB) 300/300 V 0.5-0.75;227 IEC 53(RVV) 300/500 V 0.75-2.5 (2-5芯);RVS 300/300 V 0.5-0.75;227 IEC 10(BVV) 300/500 V 1.5-35(2-5芯)BVV 300/500 V 0.75-10(1芯);BVVB 300/500V 0.75-10(2-3芯);AVR 300/300 V 0.08-0.4(1芯);AVRS 300/300 V 0.12-0.4(2芯);AVVR 300/300 V 0.12-0.4(2-24芯);RVVP 300/300 V 0.12-0.4(4-24芯);钢铝绞线铝绞线钢芯铝绞线绝缘电线聚氯乙烯绝缘电线聚氯乙烯绝缘屏蔽电线(GB5023.5-85)橡皮绝缘电线(JB1601-75)电线平方规格电路设计一般是:进户线4-6mm2，照明1.5mm2，插座2.5mm2，空调4mm2专线。
