空气源热泵加太阳能酒店热水系统设计
【刘可】快捷酒店屋顶太阳能+热泵热水系统图纸
1
1
1322 Nhomakorabea2
4
冷凝水
说明: 1.热水箱中的水通过热泵机组或者太阳能集热器加热，系统全自动运行。 2.太阳能集热先定温控制，当太阳能集热器水温高于55℃时，打开补水电
磁阀，将太阳能集热器中的水顶进热水箱，直至太阳能集热器水温小于 50℃时关闭补水电磁阀。 当太阳能集热器水温高于水箱内水温8℃时，启动太阳能循环水泵加热， 至温差小于2℃时停止太阳能循环水泵。 3.当阴雨天气时运行热泵机组来加热热水箱中的水，水箱水温低于50℃时 启动热泵及热泵循环水泵，至水箱水温达到55℃时停止补水。 热泵机组来加热时，当水箱水温达到54℃时水时打开打开补水电磁阀补 水，至水箱水温低于51℃时关闭补水电磁阀。 4.热水箱水满时不再打开补水电磁阀。 5.热水箱排污管、溢流管，热泵机组冷凝水排放管要求接至安全排水沟。 6.自动排气阀安装在太阳能集热系统的最高处。 7.太阳能热水系统供甲方招标使用，厂家确定后应深化设计，设计院确认。
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
由 Autodesk 教育版产品制作
空气能+太阳能节能热水系统工程设计施工方案
太阳能+空气能节能热水系统工程设计施工方案甲方:乙方:日期：年月日本合同依据《中华人民共和国合同法》并结合本工程具体情况，经甲乙双方协商，本着平等友好、互惠互利的原则达成如下协议：中央热水系统（含自动化供水系统）工程项目清单如下：我方本次报价包括楼面系统主要设备费用，楼面系统安装、调试、优化设计等费用。
贵单位只需把水、电送到水箱安装位置三米以内，我方负责整个热水系统的安装和优化调试、培训。
注：1. 此报价项目有美的空气源热泵机组5匹2套（型号：RSJ-200/MS-540V1）、空气源热泵循环系统、热水恒温恒压供水自动化系统等。
2.甲方提供水(冷水补水/热水出水/房间回水口)、电至屋面指定位置，并提供施工用水用电，我方负责整个热水系统的设备提供、安装、调试、培训等（含峰谷电优化控制使用）。
系统二增加太阳能节能系统方案（10组太阳能）热水工程报价明细表项目名称：xx酒店太阳能节能热水系统工程设计方案[货币单位：人民币元]注： 1、上表中CMS智能控制系统包括主机、传感器、部分屏蔽线等；2、概算中的循环泵可依实际情况进行调整；太阳能热水系统安装效果图：空气能+太阳能总价为：元。
二、运输、安装及验收：1、由甲方通知乙方备货并明确提货和安装日期，甲方通知可进场安装后15日内安装完毕（可根据甲方施工进度调整）。
2、由乙方负责安装、调试。
（调试范围：屋面热水系统）3、甲方在乙方施工前，将与机组相匹配的水、电源接到乙方指定安装机组所需的位置。
甲方在乙方施工前，负责清除施工现场的障碍物，使现场具备施工条件。
机组安装位置，如需得到消防、环保、物业部门认可时，由甲方负责办理，并承担相关费用。
乙方施工期间应遵守消防、环保、物业等有关部门的规定。
4、产品经乙方安装完毕，甲方应在七个工作日内验收完毕，否则视为默认验收。
（如对质量有异议时，应在签收时注明）。
竣工验收不合格，如系乙方施工质量达不到标准的要求，乙方必须无偿返工，并承担返工所造成的损失及逾期竣工的责任。
空气源热泵热水系统方案(象山某宾馆)(DOC)
余姚市某宾馆空气源热泵热水工程工程方案方案编号：项目负责人：联系电话：手机：二O一一年十月二十九日一、空气源热泵热水器工作原理传统的热水器（电热水器，燃油、燃气热水器）具有能耗大、费用高、污染严重等缺点；太阳能热水器的运行又受到特殊气象条件的制约；而热泵热水器以空气、水、太阳能等为低温热源，以电能为动力从低温侧吸取热量来加热水，热水通过循环系统直接送入用户作为热水供应。
它利用设备内的冷媒从自然环境空气中采集热能并通过热交换器使冷水升温，同时排放冷气。
其工作原理如图1所示：图1 热泵热水器工作原理二、产品特点本公司空气源热泵热水器的核心部件：压缩机，全部选用copeland谷轮公司生产的高效涡旋压缩机，适用于热泵热水器上使用。
空气源热泵热水器的关键配件，均选用ALCO商业制冷及空调系统配件。
热泵热水器与传统热设备相比，有以下显著特点：2.1 高效节能空气源热泵热水器能效比COP 值在5~6 之间（标准工况下），即使在冬季超低温情况下也达到 1.8（-7℃），全年综合能效比COP 值在5~5.5 间。
高于市面上一般的热泵热水器。
2.2 使用安全加热方式完全不同于普通电加热，从根本上杜绝了普通电加热漏电、干烧等安全隐患；电路只有控制线路而无强电线路连接，实现了完全水电分离。
2.3 健康环保无任何有害气体排放；无温室气体排放；无致酸雨气体排放；无废热污染。
2.4 技术先进采用先进的控制技术，整个系统处于自动控制的运行状态之中。
2.5 运行稳定、维护简单，维护费用极低空气源热泵热水器系统简单；无需专人管理、维护，因而可极大降低维护、维修费用。
2.6 清洁无垢小温差传热，不结垢，清洁方便。
三、工程方案设计3.1 工程概况根据本工程现场了解的情况，目前宾馆房间65间，主要供应热水为日均12m³。
3.2 设计依据根据机组在余姚冬季时使用的最低环境温度5℃，以及机组在对应的环境温度下的制热量而对应选型，设计自来水进水最低温度10℃，设定热水出水温度为55℃。
高效空气源与太阳能热水系统设计

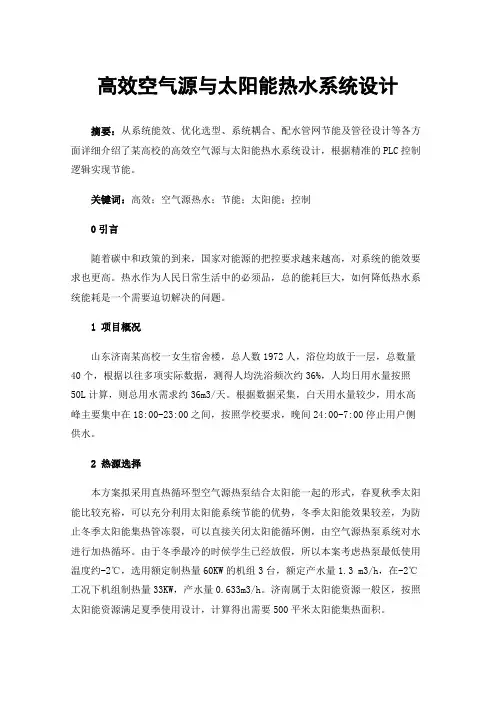

高效空气源与太阳能热水系统设计摘要：从系统能效、优化选型、系统耦合、配水管网节能及管径设计等各方面详细介绍了某高校的高效空气源与太阳能热水系统设计，根据精准的PLC控制逻辑实现节能。
关键词：高效；空气源热水；节能；太阳能；控制0引言随着碳中和政策的到来，国家对能源的把控要求越来越高，对系统的能效要求也更高。
热水作为人民日常生活中的必须品，总的能耗巨大，如何降低热水系统能耗是一个需要迫切解决的问题。
1项目概况山东济南某高校一女生宿舍楼，总人数1972人，浴位均放于一层，总数量40个，根据以往多项实际数据，测得人均洗浴频次约36%，人均日用水量按照50L计算，则总用水需求约36m3/天。
根据数据采集，白天用水量较少，用水高峰主要集中在18:00-23:00之间，按照学校要求，晚间24:00-7:00停止用户侧供水。
2热源选择本方案拟采用直热循环型空气源热泵结合太阳能一起的形式，春夏秋季太阳能比较充裕，可以充分利用太阳能系统节能的优势，冬季太阳能效果较差，为防止冬季太阳能集热管冻裂，可以直接关闭太阳能循环侧，由空气源热泵系统对水进行加热循环。
由于冬季最冷的时候学生已经放假，所以本案考虑热泵最低使用温度约-2℃，选用额定制热量60KW的机组3台，额定产水量1.3 m3/h，在-2℃工况下机组制热量33KW，产水量0.633m3/h。
济南属于太阳能资源一般区，按照太阳能资源满足夏季使用设计，计算得出需要500平米太阳能集热面积。
3系统形式如上图所示，设计一个45吨的开式热水水箱，有效液位36吨，水箱尺寸4*4*2.8米，水箱设置1（0.63米，10吨水）、2（1.13米，18吨水）、3（1.5米，24吨水）、4（2.25米，36吨水）四档液位，水箱一侧接入太阳能加热循环，一侧接入直热循环机组进行加热循环。
4控制逻辑水箱设置两组自来水补水，其中一路经过电磁水阀F1直接补入机组，另一路经过电磁水阀F2直接补入水箱。
太阳能与空气源热泵双热源联合热水系统的应用
太阳能与空气源热泵双热源联合热水系统的应用摘要：近年来，各种能源应用形式频出，供能系统出现了一个非常重要的趋势就是“从单一能源到多能源互补”，主要表现为太阳能与空气源、浅层地能、燃气、电、生物质能等能源互补使用。
而热泵技术是利用低品位可再生能源的有效方式，因而以热泵技术为基础的多能源组合供冷供热技术的发展已经引起广泛重视。
基于此，本文主要对太阳能与空气源热泵双热源联合热水系统的应用进行分析探讨。
关键词：太阳能；空气源热泵；双热源联合；热水系统；应用前言太阳能作为可再生能源，存在能流密度低，间歇性和不可靠性的缺点，但可以通过水箱将其热能蓄存起来。
将太阳能与空气源热泵通过蓄热水箱结合组成系统，在兼顾提供生活热水的同时，可以提高系统的蒸发温度，从而弥补空气源热泵和太阳能的不足，同时向用户供生活热水，解决寒冷地区冬季环境温度较低时空气源热泵制热能效比低的问题。
该系统与传统的使用电加热及单一空气源热泵供应生活热水系统相比，减少了能耗及对环境的污染，并且系统性能有较大的提高。
1、太阳能/空气双热源热泵系统设计1.1空气源热泵系统由于地域条件的限制，随着室外环境温度的变化，空气源热泵的制热量、能效比等也随之发生变化。
冬季制热时，空气源热泵系统的蒸发温度随室外温度的降低而下降，压缩机的制冷剂流量降低，导致系统的制热量降低，而用水热负荷随环境温度的降低而升高，当室外空气温度低于某一值时，系统供热量满足不了负荷要求，需要辅助加热。
反之，室外温度升高时，空气源热泵系统的制热量增大，但用水热负荷降低，即系统的制热量与热水负荷为负相关关系，这个温度值即为平衡点温度（见图1），其值取决于空气源热泵的制热性能，也决定了热泵容量及太阳能集热面积。
图11.2太阳能集热水系统太阳能集热系统由太阳能集热器，蓄热水箱及其连接管路和附件组成。
热水箱给用户提供生活热水，设计水温50℃。
1.3太阳能/空气双热源热泵供热系统设计系统（如图2）通过蓄热水箱将空气源热泵系统与太阳能集热器有机结合，水作为吸热介质在太阳集热器内通过单向流动吸收、输送太阳辐射能。
酒店、宾馆空气能热水系统节能解决方案

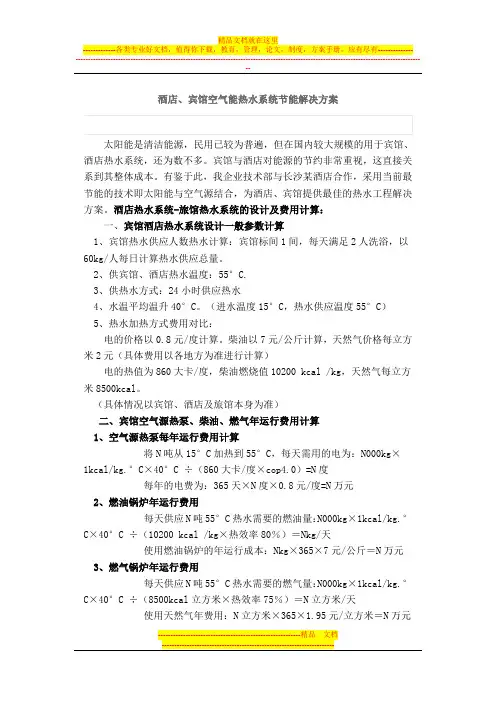

酒店、宾馆空气能热水系统节能解决方案太阳能是清洁能源，民用已较为普遍，但在国内较大规模的用于宾馆、酒店热水系统，还为数不多。
