空气源热泵热水系统安装规范
空气源热泵热水系统安装方案
空气源热泵热水系统安装方案空气源热泵热水系统安装方案设计单位:地址:电话: 传真:24小时服务热线:网址:联系人: 电话:E-MAIL:目录目录 ......................................... 错误!未定义书签。
第一部分企业简介.................................. 错误!未定义书签。
第二部分设计方案.................................. 错误!未定义书签。
第三部分报价方案.................................. 错误!未定义书签。
第四部分施工组织方案.............................. 错误!未定义书签。
第五部分安装调试方案.............................. 错误!未定义书签。
第六部分我公司部分工程案例........................ 错误!未定义书签。
第七部分售后服务.................................. 错误!未定义书签。
第一部分企业简介第二部分设计方案一、工程概况:工程名称:空气源热泵热水系统安装建设地点:项目现状及加热设备构思:1）根据甲方提供的数据,每日总用水量为10吨,。
2）本方案须考虑产热水设备、贮水设备、自控电气系统、管道动力系统、管道连接系统及系统安装区域设置(维修便捷性)。
二、系统选型配置及其它设计阐述:1、设计要点:a.环保节能方面本设计所选用的加热设备-空气源热泵机组为国际流行的环保节能设备:其价值完全得到各方面的肯定。
b.系统配套设计的完整性方面整个系统设计采用无人化自动控制,并具有人工手动控制功能,并具有相关安全保护和良好接地;电控元器件均采用进口或国产著名品牌,如断相与相序保护器、交流接触器的品牌为国内知名品牌,时控器、温控器、水位控制器等均采用国产名牌产品;我公司凭借多年从事各种类型中央热水系统工程设计、生产、施工安装及运行管理等方面的丰富经验,经过专业设计人员重复论证和优化设计,针对太阳能集热设备、热泵机组的特点,所提供的设计方案技术工艺先进,更具节能性和实用性;整个系统可根据用水量变化设定或调整机组工作时间、水位、水温等参数,并对供水量变化的适用性很强,即使用水量超出设计供水量时,仍能保证正常的热水供应,保证整个系统c．按照贵方用水的实际要求,结合我公司多年设计安装各种大型及特大型热水工程的丰富经验,对本系统进行设计:产热水设备拟选择”美的”品牌节能环保的空气能热水机。

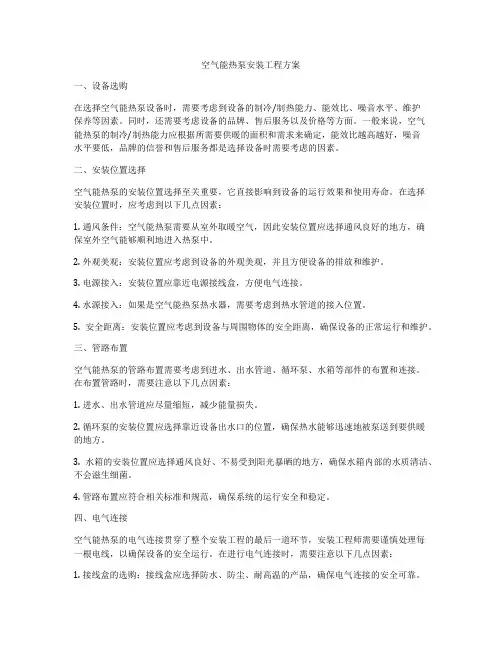

空气能热泵安装工程方案
空气能热泵安装工程方案一、设备选购在选择空气能热泵设备时，需要考虑到设备的制冷/制热能力、能效比、噪音水平、维护保养等因素。
同时，还需要考虑设备的品牌、售后服务以及价格等方面。
一般来说，空气能热泵的制冷/制热能力应根据所需要供暖的面积和需求来确定，能效比越高越好，噪音水平要低，品牌的信誉和售后服务都是选择设备时需要考虑的因素。
二、安装位置选择空气能热泵的安装位置选择至关重要，它直接影响到设备的运行效果和使用寿命。
在选择安装位置时，应考虑到以下几点因素：1. 通风条件：空气能热泵需要从室外取暖空气，因此安装位置应选择通风良好的地方，确保室外空气能够顺利地进入热泵中。
2. 外观美观：安装位置应考虑到设备的外观美观，并且方便设备的排放和维护。
3. 电源接入：安装位置应靠近电源接线盒，方便电气连接。
4. 水源接入：如果是空气能热泵热水器，需要考虑到热水管道的接入位置。
5. 安全距离：安装位置应考虑到设备与周围物体的安全距离，确保设备的正常运行和维护。
三、管路布置空气能热泵的管路布置需要考虑到进水、出水管道、循环泵、水箱等部件的布置和连接。
在布置管路时，需要注意以下几点因素：1. 进水、出水管道应尽量缩短，减少能量损失。
2. 循环泵的安装位置应选择靠近设备出水口的位置，确保热水能够迅速地被泵送到要供暖的地方。
3. 水箱的安装位置应选择通风良好、不易受到阳光暴晒的地方，确保水箱内部的水质清洁、不会滋生细菌。
4. 管路布置应符合相关标准和规范，确保系统的运行安全和稳定。
四、电气连接空气能热泵的电气连接贯穿了整个安装工程的最后一道环节，安装工程师需要谨慎处理每一根电线，以确保设备的安全运行。
在进行电气连接时，需要注意以下几点因素：1. 接线盒的选购：接线盒应选择防水、防尘、耐高温的产品，确保电气连接的安全可靠。
2. 接线方式：电气连接应按照设备的使用说明书进行，确保每根电线的接线方式正确。
3. 接地保护：电气连接应考虑到设备的接地保护，确保设备在使用过程中不会因为静电而损坏。
空气源热泵安装方案设计和施工注意项目
空气源热泵安装方案设计和施工注意项目一、引言空气源热泵是一种高效、环保的供暖方式，它利用空气中的热能进行加热，具有节能、低碳排放等优点。
在空气源热泵的安装过程中，设计方案和施工注意事项至关重要。
本文将就空气源热泵的安装方案设计和施工注意事项进行论述，以期为相关从业人员提供帮助和指导。
二、空气源热泵安装方案设计1. 安装位置选择在选择安装位置时，需要考虑以下几个因素：（1）空气源热泵的室外机应放置在通风、排水方便的位置，避免受到阳光直射和雨淋；（2）室内机应尽量安装在供暖区域的中央位置，以便实现良好的空气流通；（3）室内机与室外机之间的连接路径应尽量缩短，以减少能量损失。
2. 冷热水管路设计（1）冷水管路：冷水管路包括冷却水进口管道和出口管道。
进口管道应靠近热泵室内机的底部，而出口管道则应位于顶部，以保证冷却水的循环。
在设计时，应注意管道的尺寸和材质选择，以满足冷却水的流量和压力要求。
（2）热水管路：热水管路包括供水管道和回水管道。
供水管道应与室内机连接，回水管道则应与室外机连接。
在设计时，应选择合适的管道尺寸和材质，以防止漏水和热量损失。
3. 电气设计电气设计是空气源热泵安装方案的重要组成部分，应注意以下几个方面：（1）电源电压：根据空气源热泵的功率和型号选择适当的电源电压，确保供电稳定；（2）线路负荷：在设计电路时，应计算室内外机的负荷，以确保电路容量足够；（3）保护措施：应为空气源热泵设置相应的保护装置，如过载保护器、漏电保护器等，以确保安全可靠的运行。
4. 管道绝缘和密封在安装空气源热泵的过程中，需进行管道绝缘和密封处理，以减少能量损失和水泄漏的风险。
常用的绝缘材料有特氟龙胶带和软管等，而密封材料则可以选择硅橡胶胶条或胶水等。
三、施工注意事项1. 施工前准备在施工前，需要进行详细的准备工作，包括制定施工方案、准备所需材料和设备等。
另外，还需对施工现场进行检查，确保无隐患和安全问题。
2. 安装过程中的细节注意在空气源热泵的安装过程中，需要注意以下几个细节问题：（1）管道连接：在连接管道时，应严格按照相关标准进行操作，确保连接紧固，无漏水现象；（2）管道斜度：室内外机之间的管道应保持一定的斜度，以利于回水流畅，避免积水和冻结；（3）漏气检测：在安装完成后，应进行漏气检测，确保系统无漏气现象；（4）电气连接：在进行电气连接时，应按照相关规定进行操作，避免电源线路接错或接触不良。

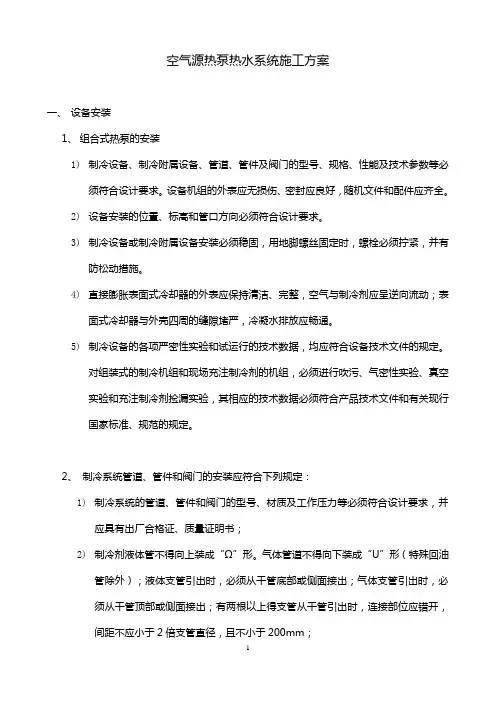

空气源热泵热水系统施工方案
空气源热泵热水系统施工方案一、设备安装1、组合式热泵的安装1)制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。
设备机组的外表应无损伤、密封应良好，随机文件和配件应齐全。
2)设备安装的位置、标高和管口方向必须符合设计要求。
3)制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时，螺栓必须拧紧，并有防松动措施。
4)直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通。
5)制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
2、制冷系统管道、管件和阀门的安装应符合下列规定：1)制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、质量证明书；2)制冷剂液体管不得向上装成“Ω”形。
气体管道不得向下装成“U”形（特殊回油管除外）；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开，间距不应小于2倍支管直径，且不小于200mm；3)制冷剂阀门安装前应进行强度和严密性试验。
4)水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方；5)自控阀门安装的位置应符合设计要求。
电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好，绑扎紧密；6)安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排液管应装在泻水管上。
7)制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气，以浅色布检查5min，无污物为合格。
空气源热泵热水器操作规程、规定
空气能热泵机组操作规程一、安装注意事项:1、选址要选择能承受设备重量且不会增加噪音和震动的水平位置。
2、选择空气出入口无遮挡物非密闭的地点，不得加盖房间使之密闭。
3、安装位置应便于检修、维护，预留检修空间。
4、机组和热水出水管、循环水管及自来水进水管采用柔性连接，可防止振动从机组传递至水管。
5、主机进水进口端和循环加热进水口端必须安装一个Y型过滤器，一防止杂质损坏设备6、主机的刚性管道应采用弹簧减振支架，避免管路将振动传递到建筑物。
8、机组凝露水排水接管的安装：将排水管对准接入热泵热水器底盘下面的排水管接头，然后将它引入排污管。
9、必须做好水管保温，防止能量损失10、机组外侧应留有足够的空间。
11、如安装多台直热式热水机，机组间的距离要求二、、操作规程:1、必须经过培训，取得从业人员培训合格证，持证上岗。
2上班前严禁喝酒，坚守工作岗位，班中不做与本职工作无关的事情。
3、具备必要的安全知识、紧急事故处理和触电急救能力。
4、在合上机组控制箱上的空气开关，确认机组“故障监视”画面上无故障灯亮(除余热水断水故障外)，切换到“机组监视”画面。
5、在“机组监视”画面上按“系统启动”键，然后按“确认”键，“确认完毕”，机组进入运行状态。
依次启动1-4号机组。
6、设定水温加热预定温度，温度不能超过55度。
7、进水管要保持水源充足，且水质干净无杂物，避免无水空运行。
8、进水管必须安装除垢设施。
9、各水位传感器不得随意变动。
10、空气能热泵机组，出现故障报警时立即停止运行。
11、进水管路水源要保持充，定时检查进水情况。
三、空气源热泵热水器定期维护保养制度1、定期对空气能热泵机组进行维护保养，并做好记录。
2、定期维护保养的内容有空气能热泵机组、电源箱箱、供电线路、进水管路检查维护等。
3、值班人员应及时根据季节变化设定加热温度并做好热泵机组的清洁卫生工作。
4、进水管路水源要保持充足，值班人员负责定期检查进水情况。
5、值班维修工应定期进行设备维护，以保证设备安全运转，确保设备完好。
空气原热泵热水采暖系统设计施工规范
Q/CYJYT0004-2014
前
言
为了提高本企业空气源热泵产品的技术水平和质量，参考了国家《民用建筑供暖 通风与空气调节设计规范》 （GB50736） 、北京市《居住建筑节能标准》 （DB11/891） 、 《地 面辐射供暖技术规范》 （DB11/806） 、 《民用建筑太阳能热水系统应用技术规范》 （GB50364） 、 《民用建筑太阳能热水系统应用技术规程》 （DB11/T461） 、住宅建筑电气设 计规范》 （JGJ 242） 、 《住宅设计规范》 （GB 50096） 、 《通用用电设备低压配电设计规范》 （GB 50055） 、 《低压配电设计规范》 （GB 50054） 、 《建筑物防雷设计规范》 （GB 50057） 《建筑给水排水及采暖工程施工质量验收规范》 （GB50242） 、 《通风与空调工程施工质量 验收规范》 （GB50243） 、 《建筑电气工程施工质量验收规范》 （GB50303） 、 《电气装置安装 工程电气设备交接试验标准》 （GB 50150） 、 《电气装置安装工程低压电器施工及验收规 范》 （GB 50254） 、 《自动化仪表工程施工质量验收规范》 （GB50131） 、 《建筑物防雷工程 施工与质量验收规范》 （GB 50601）等相关标准中的某些适用条列以及大多数用户的实 际使用要求，新编制了此标准。 本规范对空气源热泵热水、采暖系统的设计、安装、环境要求、技术参数、控制方 式等主要项目作了明确详细的规定， 以此来规范本企业空气源热泵产品及系统的技术状 态和质量水平，以增强产品在同行业内的竞争力。 本企业规范参照公司太阳能热水系统设计规范的编制及书写格式编制并备案。 本规范由北京九阳实业公司技术部负责起草。 本规范由赵国华、张波、向明华、杨成保等参加起草。 本规范主要起草人：杨德山 本规范编制日期 2014 年
空气源热泵安装方案
空气源热泵安装方案空气源热泵是一种利用空气中的热能进行供暖和制冷的设备。
它通过空气中的热能和制冷剂的循环来实现空调的效果。
相比传统的暖气和空调系统，空气源热泵具有节能、环保和方便安装的优势。
下面是一份空气源热泵安装方案，具体如下：一、选址1.选定安装空气源热泵的位置。
2.确保选址处有足够的空间供设备安装，并且便于日常维护。
3.选址处应尽量远离噪音源和污染源。
二、安装设备1.安装支架：根据设备的尺寸和重量，在选址处安装合适的支架。
2.连接电源：接通设备的电源线，并确保电源的负载适应设备的功率要求。
3.安装气管：根据设备的要求安装气管，并确保气管的连接牢固。
4.安装水管：根据设备的要求安装水管，并确保水管的连接牢固。
5.连接排水管：安装设备的排水管，并确保排水畅通。
三、接通管道1.连接供水管道：将设备的进水管连接到建筑物的水源，确保供水充足。
2.连接回水管道：将设备的回水管连接到建筑物的回水管道，确保回水畅通。
3.连接热水管道：将设备的热水管连接到建筑物的热水管道，确保热水供应充足。
4.连接冷水管道：将设备的冷水管连接到建筑物的冷水管道，确保冷水供应充足。
四、安装控制系统1.安装温控器：安装设备的温控器，并将温控器的感应器放置在合适的位置，以便控制设备的温度。
2.连接控制线：将温控器与设备的控制板连接，并确保连接牢固。
五、检查和测试1.检查设备的电源是否正常输入，并检查电压是否稳定。
2.检查设备的气管、水管和排水管是否连接牢固，并确保没有漏水或漏气现象。
3.测试设备的制冷和制热效果，并调整温控器，使设备达到所需的温度。
六、培训和操作指导1.向用户提供设备的使用说明书，并进行培训，使用户了解设备的操作方法。
2.向用户提供设备的保养和维修指南，以便用户能够正确维护设备。
以上是一个空气源热泵安装方案的简要描述，实际安装过程中要根据具体情况进行调整。
空气源热泵作为一种新型的供暖和制冷设备，其在节能环保方面具有巨大优势，在未来的发展中，将会逐渐取代传统的暖气和空调系统。
空气源热泵热水系统施工方案
空气源热泵热水系统施工方案一、系统概述空气源热泵热水系统是一种利用空气中的热能为热水供暖的节能环保系统。
其原理是通过空气源热泵将低温的空气中的热量转移到热水中，供应家庭热水需求。
在施工过程中，需要考虑系统的设计、安装、调试以及后期维护等方面。
二、施工准备工作在进行空气源热泵热水系统的施工之前，需要进行以下准备工作： - 确定系统设计方案，包括系统容量、管道布局等。
- 采购所需的设备和材料，例如空气源热泵、管道、水箱等。
- 拟定施工计划，安排施工人员。
三、施工步骤步骤一：安装空气源热泵1.在指定位置进行空气源热泵的安装，确保空气循环良好。
2.连接空气源热泵的进出水管道，并进行密封处理。
3.连接空气源热泵的电源线，进行电气连接。
步骤二：安装管道系统1.根据系统设计方案，在建筑内安装冷热水管道。
2.连接冷热水管道到空气源热泵，确保管道畅通。
3.连接系统中的循环水泵和控制阀等设备。
步骤三：安装水箱和控制系统1.安装热水水箱，与管道系统连接，并进行检查。
2.安装系统控制器，设置温度保护参数和运行模式。
步骤四：系统调试和试运行1.启动空气源热泵系统，调整各参数至设定值。
2.检查系统运行状况，调试系统各部件，确保系统正常运行。
3.进行系统的试运行，检查热水供暖效果。
四、施工后维护空气源热泵热水系统施工完成后，需要进行系统的定期维护，以确保系统的长期稳定运行。
主要包括： - 定期对系统各部件进行检查，保持管道畅通。
- 定期清洁热泵器表面和滤网。
- 定期检查系统水面高度和水质，保持水质清洁。
五、总结空气源热泵热水系统是一种节能环保的供暖系统，在施工过程中需要严格按照设计方案进行操作，并注意系统的调试和维护工作。
只有做好每个环节的工作，才能确保系统的稳定运行，达到节能环保的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、室外主机安装………………………………………………2 室外主机安装 二、水箱安装……………………………………………………5 水箱安装 三、水泵安装……………………………………………………7 水泵安装 四、管道及附件安装..............................................................9 管道及附件安装 五、保温与防腐.....................................................................15 保温与防腐 六、电气安装.........................................................................18 电气安装 七、水质要求.........................................................................24 水质要求
PN PL 信号线 线圈端 交流接触器
单相
L 电源线 N
水泵
电气安装：集控器防水、 电气安装：集控器防水、防潮
自来水要求
1.自来水水压小于****MP时 需要安装增压泵。 1.自来水水压小于****MP时，需要安装增压泵。 自来水水压小于****MP 2.自来水进主机前加水磁化处理器， 2.自来水进主机前加水磁化处理器，减缓主机板换内和管道内 自来水进主机前加水磁化处理器 结垢速度。 结垢速度。
下图水管结垢非常严重
水管内部结 垢严重
24
谢谢！ 谢谢！
25
没有减 振措施
减 振 措 施
管道及附件安装
1.管道安装时应横平竖直，管道布置合理，尽量减少 弯曲，减少水系统阻力。 2.管道保温应选用优质的保温材料，保证管道与外界 无太多的热量交换。 3.法兰连接的管道，法兰面应与管道中心线垂直，并 同心。法兰对接应平行；连接螺栓长度应一致、螺 母在同侧、均匀拧紧。螺栓紧固后不应低于螺母平 面。法兰的衬垫规格、品种与厚度应符合设计的要 求。
室外主机安装
安装位置：
1）主机可安装于地面、屋顶、专用平台或其它任何 便于安装并可承受主机运行重量的地方。也可用安 装支架固定在坚实的外墙上。 2）选择通风良好、排气顺畅的安装场所，勿将主机 安装在有污染，灰尘大的地方。 3）主机与热水箱尽量靠近，以减少热量损失。 4）主机附近应有落水管用于排放工作过程中产生的 冷凝水。
电气安装： 电气安装：零线接错导致跳闸
错误的安装
零线绕过漏电 开关
C B A N C B A N
主机漏电开关 C B
正确的安装
A N C B A N
从机漏电开关
主机漏电开关
从机漏电开关
热泵主机
热泵从机
热泵主机
从 机 零 线 接 错
热泵从机
电气安装： 气安装：水泵控制信号
冷水增压泵及循环水泵控制（主机的控制信号不能作水泵的电源）： 把控制信号当成水泵电源将烧毁主控板。
9
管道及附件安装
4.阀门的安装位置、高度、进出口方向必须符合设计 要求，连接应牢固紧密；阀门安装前必须进行外观 检查，阀门的铭牌应符合现行国家标准《通用阀门 标志》GB 12220的规定。 5.水泵和主机进/出水口必须采用柔性连接，以防止振 动传播至建筑物。 6.水泵和主机进水口前必须加Y型过滤器，以防止焊渣 或杂质损坏设备。
15
管道： 管道：水管保温及防腐
错误的安装
水 管 外 保 护 层 腐 烂 水管外保护 层易腐烂
错误的安装
管道： 管道：水管保温及防腐
正确的安装
正确的安装
电气安装
1.集控器应安装在容易观察操作的地方，不宜安装在 有水潮湿的地方。 2.室外主机内的各连接线在出厂时已安装好，用户处 无须再连接，只须检查各连接线是否连接正常，有 无损坏或脱落。 3.连接温度探头、集控器和水位传感器的线不够长可 加长连接，注意连接处应包扎牢固及防水绝缘。 4.各连接线检查安装无误，则可以送电，按下开关通 电后显示屏显示正常。
6
水泵安装
1.水泵的规格、型号、技术参数应符合设计要 求和产品性能指标。 2.减震器与水泵基础连接牢固、平稳、接触紧 密。 3.水泵运行时不应有异常振动和声响、壳体密 封处不得渗漏、紧固连接部位不应松动、轴 封的温升应正常；
7
水泵安装注意防雨和减震
错误的安装
没 有 防 雨 措 施
正确的安装
防 雨 蓬
第二台热泵机组
附件： 压力表减振、 附件： 压力表减振、连接水管减振
错误的安装
正确的安装
容易 老化
附件： 附件：水温传感器盲管安装
错误的安装
正确的安装
使用 盲管 安装
水箱感 温包直 接泡在 水里
保温与防腐
1.管路及设备基础支吊架必须进行防腐处理，除锈之 后刷防锈漆。 2.钢管宜使用丝接，当管径较大不便于丝接时可采用 焊接，但焊口需刷防锈漆。 3.水箱内外表面需防腐处理，或为防腐材料，水箱内 壁与外壁之间采用聚氨酯发泡保温,保温厚度至少 50mm. 4.热水管必须进行保温，室外保温厚度至少25mm,其保 温材料需符合国家标准
10
管道：横平竖直， 管道：横平竖直，减少水阻
错误的安装
正确的安装
管道：横平竖直， 管道：横平竖直，减少水阻
错误的安装
主管DN65
过滤DN25
正确的安装
主管DN65
过滤DN25 支管DN25
直角弯
过滤DN25直接接在主
干管上
支管DN25
支管DN25
支管DN25
第一台热泵机组
第二台热泵机组
第一台热泵机组
2
室外主机安装
减震基础及柔性连接： 1.机组底部必须要安装减震装置，以防止振动 传至建筑物。 2.机组进/出水口与水系统供、回水管道必须采 用柔性连接以防止振动从机组传播至建筑物。
3
室外主机安装
维修及保养： 1.安装位置应便于调试和维修，预留检修间隙。 2.主机进水口安装Y型过滤器，以防止焊渣或杂 质损坏设备，做成可拆卸式，方便系统冲洗 和维修。
4
水箱安装
安装位置：
1.水箱可安装于地面、屋顶、专用平台或其它 任何便于安装并可承受水箱满水之后重量的 地方。 2.热水箱与主机尽量靠近，以减少管路热量损 失。 3.水箱放置的周围应大于600mm的安装及维护 保养空间。
5
水箱安装
安装基础及保温要求： 1.须做100mm高度以上的安装水平地基，地基 需要水平面，且基础平面不能出现积水现象。 2.保温水箱应有致密良好的保温材料，室外保 温厚度至少50mm,确保水箱保温良好。
18
电气安装：电控箱做好防水、 电气安装：电控箱做好防水、接线规范
错误的安装
正确的安装
接线凌乱， 中间太多接 线
电气安装： 电气安装： 强电弱电分开走线
错误的安装
正确的安装
485通讯线与主电源线一起走线
主板 水位 开关 钳位 被击 穿
强电、弱电线走 不同的线管 保证强弱电线之间至 少有20cm的间隙
