消防给水系统
室内消防栓给水系统
消防栓的分类与特点
1 分类
根据安装位置和设计特点，消防栓可以分为 室内消防栓、室外消防栓和半埋式消防栓。
2 特点
消防栓具有供水迅速、使用方便、灭火效率 高等特点，是建筑物内部的重要灭火装置。
消防栓给水系统的组成
水源供应
消防栓给水系统的水源可以是自来水管网、消防水池或消防泵。
消防栓
消防栓的主体部分包括消防栓箱、连接管道和喷头等组件。
定期清洁消防栓箱，清除杂物和泥土，
确保消防栓的正常使用。
3
维修更换
及时维修或更换损坏的消防栓和配件， 确保其
安装室内消防栓需要符合相关的国家标准和建筑设计规范，验收时需检查消 防栓的安装位置、管道连接、水压等是否符合要求。
消防栓的使用方法和注意事项
使用方法
配套设施
消防栓给水系统还需要配备泵站、水泵、电控设备等辅助设施。
防止水锤的措施
水锤是在消防栓关闭时由于水流的突然停止而产生的冲击波。为了避免水锤 对给水系统造成伤害，可以采取措施如设置减压阀、蓄水器和防止急停水等。
消防栓给水系统的维护与保养
1
定期检查
定期检查消防栓箱、连接管道和喷头是
清洁保养
2
否正常，水压是否稳定。
2 喷头堵塞
可采取定期清洗喷头、定 期检查防堵器和使用过滤 器等措施。
3 水管泄漏
及时修复管道漏水点、替 换老化管件，确保消防栓 系统的密封性。
消防栓的未来发展与应用趋势
未来的消防栓给水系统将更加智能化和自动化，结合传感器和物联网技术，提高灭火效率和系统安全性。
触发消防栓开关，接通水源后，根据火势选择合适的喷头进行灭火。
注意事项
使用消防栓时要注意自身安全，确保喷水的方向和距离，避免烧伤或溺水。
高层建筑消防给水系统
高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。
在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。
2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。
这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。
•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。
这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。
•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。
这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。
3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。
水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。
•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。
水箱需要具备一定的容量，可以根据消防系统的需求确定。
同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。
•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。
消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。
•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。
喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。
•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。
《消防给水系统》
3.4 建筑消防给水系统
(4) 超过7层的单元式住宅楼、超过6层的塔式 住宅、通廊式住宅、底层设有商店的单元式住宅等；
(5) 超过5层或体积超过10 000m3的其他民用 建筑；
(6) 国家级文物保护单位的重点砖木或木结构 的古建筑。
整理课件
3.4 建筑消防给水系统
（二）消火栓给水系统的组成
室内消火栓给水系统一般由水枪、水带、 消火栓、消防管道、消防水池、高位水箱、 水泵接合器和增压水泵等组成。
2、仅设水箱的消火栓供水方式 当室外给水管网的压力变化较大，但其
水量能满足室内用水的要求时，可采用此种 供水方式。
整理课件
设水箱的消火栓供水方式 整理课件
3.4 建筑消防给水系统
3、设有消防水泵和水箱的消火栓供水方式 当室外给水管网的压力经常不能满足室
内消火栓系统所需的水量和水压的要求时， 宜采用此种供水方式。
❖ 低层建筑室内消火栓系统是指9层及9层以下 的住宅建筑、高度在24m以下的其他民用建 筑和高度不超过24m的厂房、车库以及单层 公共建筑的室内消火栓消防系统。
❖ 高层建筑室内消火栓系统是指10层及10层以 上的住宅建筑、高度在24m以上的其他民用 建筑和工业建筑的室内消火栓消防系统。
整理课件
3.4 建筑消防给水系统
整理课件
3.4 建筑消防给水系统
1 消火栓设备
消火栓设备由水枪、水带和消火栓组成，均安装 于消火栓箱内。
整理课件
3.4 建筑消防给水系统
整理课件
3.4 建筑消防给水系统
消火栓箱示意图
整理课件
3.4 建筑消防给水系统
消火栓： 消火栓均为内扣式接口的球形阀式龙头，有单
出口和双出口之分。双出口消火栓直径为65mm，单 出口消火栓直径有50mm和65mm两种。
消防给排水系统
消防废水处理一般包括预处理、一级处理、二级处理和深 度处理等流程，通过这些流程将废水中的有害物质去除或 降低到安全范围内再排放。
04
消防给排水系统的设计与安装
设计原则与标准
安全性原则
确保系统在紧急情况下能够快速、有效地提供消 防用水，并降低火灾对建筑物的损害。
可靠性原则
确保系统在任何情况下都能稳定、可靠地运行， 不受外界因素干扰。
消防排水泵主要有离心式、轴流式和 混流式三种类型，根据不同的使用环 境和流量要求选择合适的排水泵。
消防排水管道
消防排水管道的作用
消防排水管道是用来输送消防废水到消防排水泵的管道，其作用 是将废水从着火区域及时排出。
消防排水管道的材料
消防排水管道一般采用钢管、铸铁管、塑料管等材料制成，具有耐 压、耐腐蚀、耐高温等特点。
系统组成与分类
系统组成
消防给水系统、消防排水系统、消防 水池、消防水箱等。
分类
根据用途可分为室内消火栓系统、室 外消火栓系统、自动喷水灭火系统等 。
消防给排水的重要性
保障生命财产安全
消防给排水系统在火灾扑救和应 急救援中起到至关重要的作用， 能够及时控制火势，减少火灾损
失。
提高建筑安全性能
消防给排水系统的设置能够提高建 筑物的安全性能，降低火灾风险， 保障居民和员工的安全。
消防排水管道的安装
消防排水管道应安装在楼层的吊顶内或地下室内，要保证管道的坡 度和流畅性，同时要做好防漏、防震、防水等措施。
消防废水处理
消防废水处理的重要性
消防废水可能含有大量的有毒有害物质，如重金属、化学 物质等，如果不经过处害。
消防废水处理的方法
常见的消防废水处理方法包括物理法、化学法和生物法等， 根据废水的性质和排放标准选择合适的处理方法。

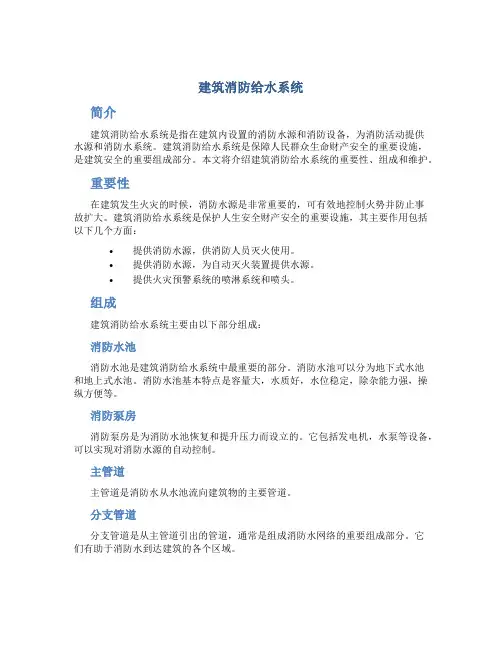

建筑消防给水系统(DOC)
建筑消防给水系统简介建筑消防给水系统是指在建筑内设置的消防水源和消防设备，为消防活动提供水源和消防水系统。
建筑消防给水系统是保障人民群众生命财产安全的重要设施，是建筑安全的重要组成部分。
本文将介绍建筑消防给水系统的重要性、组成和维护。
重要性在建筑发生火灾的时候，消防水源是非常重要的，可有效地控制火势并防止事故扩大。
建筑消防给水系统是保护人生安全财产安全的重要设施，其主要作用包括以下几个方面：•提供消防水源，供消防人员灭火使用。
•提供消防水源，为自动灭火装置提供水源。
•提供火灾预警系统的喷淋系统和喷头。
组成建筑消防给水系统主要由以下部分组成：消防水池消防水池是建筑消防给水系统中最重要的部分。
消防水池可以分为地下式水池和地上式水池。
消防水池基本特点是容量大，水质好，水位稳定，除杂能力强，操纵方便等。
消防泵房消防泵房是为消防水池恢复和提升压力而设立的。
它包括发电机，水泵等设备，可以实现对消防水源的自动控制。
主管道主管道是消防水从水池流向建筑物的主要管道。
分支管道分支管道是从主管道引出的管道，通常是组成消防水网络的重要组成部分。
它们有助于消防水到达建筑的各个区域。
消防喷头消防喷头是对火灾进行控制的关键部分。
消防喷头被安装在天花板上或者墙壁上，当火灾发生时，消防喷头会自动喷水来控制火势。
维护为了保证建筑消防给水系统能够在火灾发生时有效的控制火势，需要定期维护和检修。
一般的维修工作包括以下几个方面：•定期检查消防水源是否正常，如水压，水质等。
•定期清理消防管道内的杂物和污垢。
•定期检查消防喷头是否正常，如喷头是否堵塞等。
建筑消防给水系统是建筑和人们的安全系数的保证。
可有效地控制火势并防止事故扩大。
消防给水系统的组成和维护十分的重要，需要我们在平时分配好对于该设备的维护和检修工作。
消防栓给水系统
①消防栓给水系统消火栓给水系统包括水枪、水带、消防栓、消防管道、消防水池、高位水箱、增压设备、水泵接合器、水源等。
②自动喷水灭火系统自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
②火灾自动报警系统火灾自动报警系统由触发装置（火灾探测器、手动报警按钮和输入模块）、火灾报警装置（火灾报警控制器、图形显示装置和火灾显示盘）、联动输出装置（联动控制盘、输入模块和输出模块）以及具有其它辅助功能的装置（消防控制设备和电源）组成。
1.区别：消防水箱是给消火栓系统或喷淋系统起稳压作用，在消防泵启动前提供消防用水，一般有效储水量最大不超过18立方米，设置在屋顶。
消防水池是提供整个火灾期间的每一项或全部消防用水，一般设置在地下室或埋在地下。
2.增压设备由气压罐、水泵及电控系统三部分组成3.水泵接合器的用途是当室内消防泵发生故障或遇大火室内消防用水不足时，供消防车从室外消火栓取水，通过水泵接合器将水送到室内消防给水管网用于灭火。
4.水源有生活用水、生产用水、消防用水可由城市给水管网、天然水源或消防水池供给。
5.洒水喷头种类：①按结构形式：闭式洒水喷头、开式洒水喷头②按热敏感元件分类：高温洒水喷头、普通洒水喷头。
③按安装方式和洒水形式分类：直立型洒水喷头、下垂型洒水喷头、普通型洒水喷头、边墙型洒水喷头、吊顶型洒水喷头④．特殊类型的洒水喷头：干式洒水喷头、自动启闭洒水喷头6.供水设施由消防主泵、消防备用泵、稳压泵组、气压罐、压力传感器、控制柜等组成1.消防水箱是初期火灾时用的设置临时高压消火栓给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。
消防水箱应储存10min的消防用水量，之所以这样规定是为了保证在火灾初期，消防管网中的水可以在第一时间内用于扑灭起火点火源。
消防水箱根据用途的不同分：消防水箱又分为循环消防水箱和非循环消防水箱两类。
消防给水系统简介
消防给水系统简介
消防给水系统分为常高压消防给水系统、临时高压消防给水系统和低压消防给水系统三种形式。
1、常高压消防给水系统
常高压消防给水系统始终能满足水灭火系统所需要的工作压力和流量，火灾时无须开启消防水泵，该形式的系统可向任何水灭火系统供水。
2、临时高压消防给水系统
临时高压消防给水系统平时不能满足水灭火系统所需要的工作压力和流量，火灾发生时需要启动消防泵。
该系统也可向任何水灭火系统供水。
3、低压消防给水系统
低压消防给水系统能满足车载或手抬移动消防泵等取水所需要的工作压力和流量，管网内的压力较低，当火灾发生后，消防队员打开最近的室外消火栓，将消防车与室外消火栓连接，从室外管网内吸水加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网内加压供水。
建筑物室外宜采用低压消防给水系统, 当采用市政给水管网时，应采用双路消防供水,除建筑高度超。
消防给排水系统介绍
排水系统常见故障：
1、室内管道渗漏
2、室内管道堵塞 3、室外排水系统堵塞
新主楼中水系统：
中水系统的用途主要是城市污水再生利用，包括绿化、水
景景观、冲厕、街道清扫、车辆冲洗等。本系统中水的原 水来自新主楼和唯实酒店，整个系统的组成是由水源、调 节水池、生化水池、沉淀池、曝气池、活性炭、石英砂过 滤器、消毒装置、变频调速泵组、给水管道等设施。 中水的处理工艺按组成段分可分为预处理、主处理及后处 理部分。预处理包括格栅、调节池，主处理包括混凝、沉 淀、污泥曝气、生物膜法处理、二次沉淀、过滤等，后处 理为石英砂活性炭过滤、消毒等深度处理部分。新主楼正 是采用了这种处理方式，每小时可处理水20T左右，水质 完全能达到《生活杂用水之标准》、《景观娱乐用水水质 标准》，主要用于绿化、景观和冲厕。
消防、给排水系统
供水系统概述
给水系统 —— 是通过管道及辅助设备，按
照建筑物和用户的生产、生活和消防的需 要，有组织的输送到用水地点的设备系统 网络。
供水系统的任务与目的
是将经过净化处理达到标准后的水源
通过供水系统送到各用水点，为各类用户
提供所需的生活、生产、消防等足够数量
和要求的用水。
供水系统的组成
中水系统维修保养
（一）技术依据：
国家、地方法规、规范、标准
设备厂家使用说明书
中水处理工艺流程
（二）维修保养要求 1、管理目标：保障设备安全、正常运 行，设备完好率达到95%以上； 2、管理制度：三级保养,日常保养、一 级保养、二级保养；
3、养护内容，包括：格栅、水泵、调 节池、曝气设施、鼓风设施、 沉淀池、消 毒机、过滤器、毛发聚集器、管道、阀门 与附件； 4、工作流程：编制计划→计划准备→ 计划实施→检查、监督→验收、试运行→ 资料归档
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.当工厂、仓库、堆场和储罐的室外消防用 水量小于等于 25L/s。
2.建筑的室内消防用水量小于等于 10L/s 时， 可不设置备用泵。
消防给水设施
一、消防水泵
（二）消防泵的选用 所选消防泵的产品应符合国家标准《消防泵》
GB6245，并通过国家消防装备质量监督检验中心的检 测。选择消防水泵的主要依据是：流量、扬程及其变 化规律。通常可按以下要求选定：
在临时高压消防给水系统、稳高压消防给 水系统中均需设置消防泵。在串联消防给水系 统和重力消防给水系统中，除了需设置消防泵 外，还需设置消防转输泵。消火栓给水系统与 自动喷水灭火系统宜分别设置消防泵。
消防给水设施
一、消防水泵
（一）设置要求 消防水泵和消防转输泵的设置均应设置备
用泵。备用量的工作能力不应小于最大一台消 防工作泵。自动喷水灭火系统可按用一备一或 用两备一的比例设置备用泵。
一、消防水泵
（二）消防泵的选用
流量与扬程曲线 流量与效率曲线
流量与功率曲线
水泵的性能曲线
消防给水设施
一、消防水泵
消防水泵主要性能参数有流量、扬程、轴功率、效率、 转速、允许吸上真空高度等，这些性能参数反映了水泵的 工作特性。
流量 流量是指水泵在单位时间内输送的液体体积。用字母Q 表示，常用的单位是m3/h或L/s。
消防给水和消火栓系统执行（GB 50974）现行国家技术规范。
消防给水设施
消防给水设施是建筑消防给水系统的 重要组成部分，其主要任务是为建筑消 防给水系统储存并提供足够的消防水量 和水压，确保建筑消防给水系统供水安 全并起着十分重要的作用。
消防给水设施包括消防水源（消防 水池） 、消防水泵、消防增（稳）压设 施（消防气压罐） 、消防水箱、水泵接 合器和消防给水管网等。
消防给水设施
一、消防水泵
水泵由叶轮、叶片、泵壳、泵轴、吸水管、出水 管等部件组成。目前消防给水系统中使用的水泵多 为离心泵。
消防给水设施
一、消防水泵
立式单级消防泵
立式多级消防泵
柴油机消防泵组
卧式多级消防泵
消防给水设施
一、消防水泵
（一）设置要求 消防水泵是指在消防给水系统中（包括消
火栓系统、喷淋系统、和水幕系统等）用于保 证系统给水压力和水量的给水泵。消防转输泵 是指在串联消防泵给水系统和重力消防给水系 统中用于提升水源至中间水箱或消防高位水箱 的给水泵。
消防给水设施
临时供水设施是指消防水泵接合器。它用 以补充室内消防给水管网水量和提高室内消防 给水管网水压。
辅助供水设施是指增压设施（增压泵）和 稳压设施（稳压泵）。增压泵的目的是用以解 决建筑物在火灾初期消防水箱供水量时顶部几 层水压不足的问题，稳压泵是用以保证消防给 水系统给水管网的水压要求。
消防给水设施
1.水泵的出水量应满足消防水量的要求。 2.水泵的扬程应在满足消防流量的条件下，保证最 不利点消火栓的水压要求。 3.最好是选用 Q～H 特性曲线平缓的水泵。 4.消防水泵一般均不应少于两台，一台工作，其余 备用。单台泵的流量应按消防流量选择，同一建筑物 尽量选用同型号水泵，以便于管理。
消防给水设施
消防给水设施
扬程 扬程是水泵对单位质量液体所做的功，也即单位质量 液体通过水泵后其能量的增值。用字母H表示，单位一般采 用m。
轴功率与有效功率 轴功率是原动机输送给水泵的功率。用字母N表示，常 用的单位式kW。 有效功率是单位时间内通过水泵的液体从水泵那里得到 的能量，用字母Nu表示。
消防给水设施
一、消防水泵
消防给水设施
消防给水设施又称为消防供水设施。 消防供水设施可分为自动供水设施、 主要供水设施、临时供水设施、辅助供水 设施。 自动供水设施指消防水箱(或高位水池） 和消防气压给水设备，其作用是自动供水， 并能保证室内消防供水设施在扑救初期火 灾（或整个火灾）所需水量和水压。 主要供水设施指固定消防水泵和消防 水池，它用于保证室内消防供水设施在扑 救火灾时有可靠的和充足的水量和水压。
效率 效率是水泵的有效功率与轴功率的比值，以字母η 表示。
转速 转速是水泵叶轮转动速度，以字母n表示。常用的 单位r/min。各种水泵都是按一定的转速来设计的，当 实际转速发生变化时，水泵的性能参数值也将会改变。
允许吸上真空高度 允许吸上真空高度指水泵在标准状态下（即水温为 20℃、表面压力为一个标准大气压）运转时，水泵所允 许的最大真空度。用字母Hs表示，单位为m。该值反映 了水泵的吸水效能，决定着水泵的安装高度。
一、消防水泵
消防水泵是通过叶轮的旋转将能量传递给 水，从而增加了水的动能、压能，并将其输送 到灭火设备处，以满足各种灭火设备的水量、 水压要求，它是消防给水系统的心脏。目前消 防给水系统中使用的水泵多为离心泵，因为该 类水泵具有适应范围广、型号多、供水连续、 可随意调节流量等优点。
这里的消防水泵主要指水灭火系统中的消 防给水泵，如消火栓泵、喷淋泵、消防转输泵 等。
第二章知识架构
室内外消火栓给水系统
消防给水设施
室外消火栓系统
室内消火栓系统
消防水泵 消防供水管道 消防水泵结合器 增压（稳）设备
系 统 组 成
消防水池
消防水箱
系 统 工 作 原 理
系系 系 系
统统 统 统
设组 工 设
置成 作 置
要
原场
求
理所
系 统火栓给水系统是指为建筑消 防服务的以消火栓为给水点、以水为主 要灭火剂的消防给水系统。它由消火栓、 给水管道、供水设施等组成。按设置区 域分，消火栓系统分为城市消火栓给水 系统和建筑物消火栓给水系统。按设置 位置分，消火栓系统分为室外消火栓给 水系统、室内消火栓给水系统。
