温室的种类及结构
第三章 温室的建筑设计

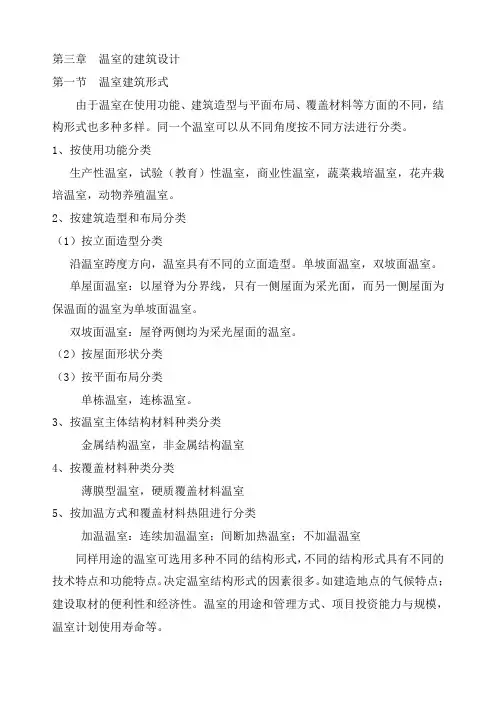

第三章温室的建筑设计第一节温室建筑形式由于温室在使用功能、建筑造型与平面布局、覆盖材料等方面的不同，结构形式也多种多样。
同一个温室可以从不同角度按不同方法进行分类。
1、按使用功能分类生产性温室，试验（教育）性温室，商业性温室，蔬菜栽培温室，花卉栽培温室，动物养殖温室。
2、按建筑造型和布局分类（1）按立面造型分类沿温室跨度方向，温室具有不同的立面造型。
单坡面温室，双坡面温室。
单屋面温室：以屋脊为分界线，只有一侧屋面为采光面，而另一侧屋面为保温面的温室为单坡面温室。
双坡面温室：屋脊两侧均为采光屋面的温室。
（2）按屋面形状分类（3）按平面布局分类单栋温室，连栋温室。
3、按温室主体结构材料种类分类金属结构温室，非金属结构温室4、按覆盖材料种类分类薄膜型温室，硬质覆盖材料温室5、按加温方式和覆盖材料热阻进行分类加温温室：连续加温温室；间断加热温室；不加温温室同样用途的温室可选用多种不同的结构形式，不同的结构形式具有不同的技术特点和功能特点。
决定温室结构形式的因素很多。
如建造地点的气候特点；建设取材的便利性和经济性。
温室的用途和管理方式、项目投资能力与规模，温室计划使用寿命等。
第二节温室建筑设计的原则和标准温室的建筑设计主要是温室的平、立、剖面设计以及细部构造设计。
一、温室建筑设计的原则设计的原则包括：满足温室建筑功能要求满足生产工艺要求经济适用要求符合总体规划和建筑美观要求设计依据：温室的使用功能建筑材料的特性、作物的农艺要求操作空间与植物种植空间要求配套设备尺寸和必需的空间要求当地气候条件和种植环境要求当地的地质勘探报告和地形图二、温室设计的相关标准《温室通用技术条件》Q/JBAL 1—2000《温室结构设计荷载》GB/T 18622—2002《连栋温室结构》JB/T 10288—2001《温室电气布线设计规范》JB/T 10296—2001《温室控制系统设计规范》JB/T 10306—2001《温室通风降温设计规范》GB/T 18621—2002《湿帘降温装置》JB/T 10294—2001《日光温室建设标准》NYJ/T 07-2005《寒地节能日光温室建造规范》GB/T 19561-2004《日光温室结构》JB 10286-2001《日光温室技术条件》NY/T 610-2002第三节温室的建造材料一、透明覆盖材料1、透明材料覆盖下的温室升温原理——温室效应太阳辐射图1 温室效应示意图透明覆盖材料对长、短波的选择性透过，透过室外太阳短波辐射，阻挡室内长波辐射，使得热量聚集在室内。
日光温室的类型与结构性能
日光温室的类型与结构性能一、类型1、单屋面温室单屋面温室目前我国数量最多的一种温室类型，单屋面温室主要由墙体、前屋面、后屋面（也叫后荫坡或不透明屋面）、保温覆盖物及加温设备等组成。
单屋面温室又可分为以下几种类型：①哈尔滨改良式温室一面坡式单屋面温室，一般长30～40m，宽6～7m，中柱高2～2.5m，透明屋面与水平面的夹角约为30°。
炉灶和烟道位于中部偏北，兼做作业通道。
南侧低矮，作业不便。
因此，在一面坡温室的基础上，在透明屋面前加设约0.8m 的立窗，构成立窗式温室。
②二折式温室以北京改良式温室为主。
温室的前屋面分为天窗、地窗，形成两个折面，故称二折式温室。
天窗的坡度为10°～15°，地窗为37°～45°。
温室的前柱高1.0m～1.2m，中柱高1.7m～2.0m，后墙高1.4m～1.6m，后屋顶的宽度1.5m～2.0m，屋顶的坡度为8°～10°。
温室内靠北墙处设加温火炉。
或用热水锅炉、散热片进行水暖加温。
③三折式温室温室内部无立柱。
其玻璃屋面是用丁字钢或角钢及圆钢焊接成桁架，桁架的宽度为15～20cm，中间用腹杆焊成W型，然后连接成3个不同角度的折面，称三折式。
顶天窗长2.5～3.5m，角度约10°。
腰窗长2.7～3.9m，角度20～24°。
地窗长1.0m左右，角度40°左右。
后屋面宽为1.35～1.50m。
与二折式温室比较，具有空间高，跨度大，便于操作的特点。
室内采光好。
防寒保温好，局部温差较小。
不适宜在高寒地区使用。
④鞍II型节能日光温室由鞍山市园艺研究所设计的一种无立柱圆拱结构的节能日光温室。
该温室前屋面骨架为钢结构，无立柱，墙体为砖结构空心墙体，后屋面是钢架结构上铺木板或草垫、苇席、旧薄膜等，总厚度40～50cm。
该温室采光、增温和保温性能良好，空间较大。
⑤辽沈I型节能日光温室温室跨度7.5m，脊高3.5m。
温室和大棚的类型与结构
（3）按外形分类
半圆型：
单栋：如图（a） (a)
栋数
双栋：如图（b）
连栋：
(b)
多栋：如图（c）
(c)
二、温室和大棚的各部及部件名称
1．玻璃温室的组成
q
gh j
o
n p
if m
l
e ds
r k
b
c
a
a.基础 b.侧墙 c.窗台 d.外柱 e.檐檩 f.屋架上弦 g.脊檩 h.屋脊 i.檩 j.椽子 k.窗间柱 l.中柱 m.斜撑 n.梁（下弦） o.竖杆 p.剪刀撑 q.天窗 r.侧窗 s.拉筋
单拱，5道纵梁，2道纵卡槽
(2)节能型日光温室
❖ 一面坡日光温室
(2)节能型日光温室
❖ 立窗式日光温室
(2)节能型日光温室
❖ 拱圆型节能日光温室
1．柱子 2.钢骨架 3.纵向拉杆 4.拱架 5.后墙 6.卷帘 7.后屋坡
(2)节能型日光温室
❖ 辽沈Ⅰ型日光温室
C20细石砼35厚内配Ф3 （a）150双向钢阱筋网 细炉渣内掺1/5 白灰找坡拍实 90厚聚苯板 20厚木板（松木） 喷塑编织布一层 钢骨架
30
6.0
2.5
1.2
GP－C825－Ⅱ
42
8.0
3.0
1.0
拱架间 距 0.5 0.5 1.0 1.0
1.0
0.65
0.5
结构
单拱，5道纵梁，2道纵卡槽 单拱，5道纵梁，2道纵卡槽 单拱，5道纵梁，2道纵卡槽 双拱，上圆下方，7道纵梁 双拱，上圆下方，7道纵梁， 1道加固立柱 单拱，3道纵梁，2道纵卡槽
三、主要代表型温室和大棚结构
1、GP系列镀锌钢管装配式大棚
日光温室大棚和普通大棚的区别
目前，由于大棚应用范围较广，其种类也是多种多样，其中比较常见的就是日光温室大棚和普通大棚，那这两种大棚有何不同呢，下边一起来看看吧。
1、种类不同日光温室大棚日光温室的结构各地不尽相同，分类方法也比较多。
按墙体材料分主要有干打垒土温室，砖石结构温室，复合结构温室等；按后屋面长度分，有长后坡温室和短后坡温室；按前屋面形式分，有二折式，三折式、拱圆式、微拱式等；按结构分，有竹木结构、钢木结构、钢筋混凝土结构、全钢结构、全钢筋混凝土结构、悬索结构，热镀锌钢管装配结构。
普通大棚蔬菜大棚、塑料大棚、透光塑料大棚、温室大棚、阳光板大棚、智能大棚、单栋温室、连栋温室、单屋面温室、双屋面温室、加温温室、不加温温室等等。
2、性能不同日光温室大棚采光：一方面太阳辐射是维持日光温室温度或保持热量平衡的最重要的能量来源；另一方面，太阳辐射又是作物进行光合作用的唯一光源。
保温：日光温室的保温由保温围护结构和活动保温被两部分组成。
前坡面的保温材料应使用柔性材料以易于日出后收起，日落时放下。
普通大棚温度：条件塑料薄膜具有保温性。
覆盖薄膜后，大棚内的浊度将随着外界气温的升高而升高，随着外界气温下降而下降。
并存在着明显的季节变化和较大的昼夜温差。
越是低温期温差越大。
光照条件：新的塑料薄膜透光率可达80－90%，但在使用期间由于灰尘污染、吸附水滴、薄膜老化等原因、而使透光率减少10－30%。
大棚内的光照条件受季节、天气状况、覆盖方式（棚形结构、方位、规模大小等）、薄膜种类及使用新旧程度情况的不同等，而产生很大差异。
湿度条件：薄膜的气密性较强，因此在覆盖后棚内土壤水分蒸发和作物蒸腾造成棚内空气高温，如不进行通风，棚内相对湿度很高。
当棚温升高时，相对湿度降低，棚温降低相对湿度升高。
3、作用不同日光温室大棚“日光温室”产业作为我国设施农业产业中的主体，近20年来已成为农业种植中效益最高的产业。
它为解决长期困扰我国北方地区冬季的蔬菜淡季供应、增加农民收入、节约能源、促进农业产业结构调整、带动相关产业发展、安置就业、避免温室效应造成的环境污染、提高城乡居民的生活水平、稳定社会等均做出了历史性贡献。
蔬菜育苗温室种类
蔬菜育苗温室种类蔬菜是人们日常饮食中必不可少的一部分，而蔬菜的种植过程中，育苗是非常重要的一环。
育苗的环境对于蔬菜的生长发育有着至关重要的影响，而蔬菜育苗温室就是为了提供一个适宜的环境而设计的。
本文将介绍几种常见的蔬菜育苗温室种类。
一、普通育苗温室普通育苗温室是最常见的一种育苗温室，它通常由钢架和塑料薄膜组成。
这种温室的特点是造价低廉，易于搭建，适用于各种蔬菜的育苗。
但是，由于它的保温性能较差，所以在寒冷的冬季或者夜间温度较低的时候，需要加强保温措施，以保证蔬菜的正常生长。
二、日光温室日光温室是一种以玻璃或者塑料板为覆盖材料的育苗温室。
它的特点是采光性能好，能够提供充足的阳光照射，有利于蔬菜的生长发育。
此外，日光温室的保温性能也比较好，适合在寒冷的冬季或者夜间温度较低的时候使用。
但是，由于日光温室的造价较高，所以在经济条件允许的情况下使用比较合适。
三、多层育苗温室多层育苗温室是一种可以分层种植的育苗温室。
它的特点是可以在同一温室内种植不同的蔬菜，从而提高种植效率。
此外，多层育苗温室的空间利用率也比较高，可以在有限的空间内种植更多的蔬菜。
但是，由于多层育苗温室的造价较高，所以在经济条件允许的情况下使用比较合适。
四、智能育苗温室智能育苗温室是一种集成了自动化控制系统的育苗温室。
它的特点是可以自动调节温度、湿度、光照等环境参数，从而提高蔬菜的生长效率。
此外，智能育苗温室还可以通过互联网实现远程监控和控制，方便管理和操作。
但是，由于智能育苗温室的造价较高，所以在经济条件允许的情况下使用比较合适。
五、气囊育苗温室气囊育苗温室是一种以气囊为覆盖材料的育苗温室。
它的特点是可以根据需要调节气囊的充气量，从而实现温度和湿度的控制。
此外，气囊育苗温室的造价较低，易于搭建，适用于各种蔬菜的育苗。
但是，由于气囊育苗温室的保温性能较差，所以在寒冷的冬季或者夜间温度较低的时候需要加强保温措施。
蔬菜育苗温室是蔬菜种植过程中不可或缺的一部分。
温室类型参观实验报告
温室类型参观实验报告引言温室是一种人工创造的控制环境条件的种植设施，可以提供稳定的温度、湿度和光照条件，适合各种植物的生长。
本次参观实验旨在了解不同类型的温室结构和功能，以及温室种植的优势和挑战。
实验过程本次参观实验一共参观了三种类型的温室：玻璃温室、塑料薄膜温室和智能温室。
玻璃温室玻璃温室是传统的温室类型，采用玻璃材料搭建，外形美观大气。
我们首先进入的是一座玻璃温室，这里种植了各种花卉和蔬菜。
温室内的温度适宜、湿度适量，花卉和蔬菜生长茂盛。
工作人员介绍说，玻璃温室的优势是稳定性好，可长时间使用，而且光透过率高，利于光合作用。
然而，玻璃温室的建设成本较高，并且需要定期清洗和维护。
塑料薄膜温室塑料薄膜温室是近年来出现的温室类型，采用塑料薄膜作为覆盖材料。
我们进入的第二座温室是一座塑料薄膜温室，这里主要种植了蔬菜。
温室内的温度、湿度和光照条件与玻璃温室相当，蔬菜生长良好。
工作人员介绍说，塑料薄膜温室的优势是成本低、搭建快捷，并且可根据需要更换不同种类的塑料薄膜。
然而，塑料薄膜温室的使用寿命较短，容易受到破坏。
智能温室智能温室是未来发展趋势之一，利用现代科技手段实现温室环境的自动控制和监测。
我们参观的最后一个温室是一座智能温室，这里种植了各种花卉和蔬菜。
温室内安装了温度、湿度、光照等传感器和自动灌溉、通风设备。
工作人员介绍说，智能温室的优势是节约人力物力、提高生产效率，并且可以远程监控和控制温室环境。
然而，智能温室的建设和维护成本较高，操作复杂。
结果和讨论通过本次参观实验，我们了解到不同类型的温室有各自的优势和挑战。
玻璃温室稳定性好，可长时间使用，适合长期耕种；塑料薄膜温室成本低，搭建快捷，适合短期种植；智能温室节约人力物力，提高生产效率，适合大规模种植。
然而，无论是哪种类型的温室，都需要综合考虑建设成本、使用寿命、环境控制、作物种类等因素。
温室种植在现代农业中起到了重要的作用，可以增加作物的产量、改善作物的品质，适应多样化的市场需求。
大棚种类及详细介绍
大棚种类及详细介绍大棚是一种用于种植作物的设施，它可以提供温度、湿度、光照等环境条件，以创造适合植物生长的理想环境。
根据不同的需求和种植目标，大棚可以分为多种类型。
下面将详细介绍几种常见的大棚种类。
1. 温室大棚温室大棚是最常见的一种大棚类型。
它由金属或塑料骨架和覆盖材料组成，如玻璃、聚碳酸酯板等。
温室大棚可以在低温季节为植物提供温暖的环境，延长植物的生长周期。
此外，温室大棚还可以控制湿度、光照等环境条件，保护植物免受恶劣气候和害虫的侵袭。
2. 日光温室日光温室是一种利用自然光照来满足植物生长需求的大棚。
它通常采用透明的覆盖材料，如玻璃或聚碳酸酯板，以最大程度地利用太阳光。
日光温室通常用于种植需要充足光照的作物，如蔬菜和花卉。
3. 黑暗温室黑暗温室与日光温室相反，它是一种不透光的大棚。
黑暗温室通常用于种植光敏作物，如蘑菇和人参。
通过控制光照时间和强度，黑暗温室可以模拟不同季节的光照条件，从而促进作物的生长和发育。
4. 高温温室高温温室是一种用于种植热带和亚热带作物的大棚。
它通过增加温室内的温度，为这些热爱高温的作物提供适宜的生长环境。
高温温室通常采用保温材料、加热设备和通风系统等，以控制温度和湿度。
5. 液态温室液态温室是一种利用水中的热能来调节温室内温度的大棚。
它通过水的蓄热特性，可以在夜间或低温时段释放热能，提供稳定的温度环境。
液态温室适用于气温变化较大的地区，可以减少能源消耗，提高种植效益。
总结起来，大棚种类繁多，每种大棚都有其特定的功能和应用场景。
选择适合的大棚种类，可以满足不同作物的生长需求，提高农作物的产量和质量。
通过合理利用大棚，可以在恶劣的气候条件下种植作物，实现全年种植和增加农业生产效益。
江苏连栋温室分类及结构-连栋温室大棚建设每平方米价格
江苏连栋温室分类及结构_连栋温室大棚建设每平方米价格目前连栋温室造价一般在每平方60-350元不等，大棚造价主要依据覆盖材料和骨架形式区分，覆盖材料有薄膜、阳光板、玻璃、光伏发电组件等。
其中薄膜连栋温室大棚造价低价格一般在每平方60-130元不等，文洛式玻璃连栋温室大棚造价高，造价可达每平方300元以上。
一、阳光板连栋温室大棚：阳光板连栋温室也可分为圆拱形和尖顶形两种，主要区别在温室结构不同。
1，如上图中所示为：圆拱形阳光板连栋温室大棚，这种连栋温室一般跨度为8米，开间大为4-8米，骨架高度一般在2.5-4米，内部配置湿帘风机降温，外遮阳，内保温，翻窗通风，配电控制等丰富配置。
这种温室大棚造价一般在每平方220-320元左右，全部使用10年质保以上的温室专用阳光板。
二、薄膜连栋温室大棚：薄膜连栋温室大棚又可分为简易连栋和标准连栋温室两种，主要区别在温室大棚内部配置不同。
1，上图中的简易薄膜连栋温室大棚造价低，主要配置有热镀锌骨架，防滴露薄膜，顶部天沟排水，两侧卷膜器开窗，防虫网等配置。
这种连栋温室大棚造价一般在每平方65-80元左右，配置较低适合果蔬等作物的栽培使用。
2，上图中为标准薄膜连栋温室。
主要配置有热镀锌骨架，防滴露薄膜，天沟排水，电动卷膜器，开窗通风，风机湿帘降温，外遮阳，内保温等丰富配置，可以实现全年生产。
这种温室大棚造价一般在每平方120-160元左右，配置不同造价有所差异。
2，如上图中所示为：尖顶形连栋温室大棚，这种连栋温室跨度大可达12米，开间可以做成4-8米，骨架高度一般在3.5-6米，内部配置与圆拱形基本相同。
这种温室大棚造价一般在每平方270-350元，主要差别是在温室大棚骨架造价较高。
三、玻璃连栋温室大棚玻璃连栋温室也被称为智能温室或连栋智能温室，其主要是荷兰文洛式结构，一般跨度可分为9.6、10.8、12米三种，开间从3.6-8米不等，高度一般在4-6每米（个别生态餐厅温室大棚可以做到8米，但是造价较高）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、钢结构温室
• 采用钢筋、钢管或两 种结合焊接而成平面 桁架
• 上弦用16毫米钢筋或6 分管，下弦用12毫米 钢筋，纵拉杆用9—12 毫米钢筋。跨度8—12 米，脊高2．6—3米， 长30—60米。
温室的种类及结构
一、薄膜温室
• 也称塑料大棚，是用各 种类型的塑料薄膜作为 透光覆盖材料（如长寿 膜、高强编织膜、抗结 露膜、双层充气门膜等）
• 内部无环境调控设备的 单跨结构设施。
• 优点是前期投入低、易 操作、简单方便
• 又可以分为竹木结构温 室和钢结构温室
1、竹木结构温室
• 由竹木作为骨架，塑料薄膜 作为覆盖材料
四、智能温室
• 也称作自动化温室，指配 备了由计算机控制的可移 动天窗、遮阳系统、保温、 湿窗帘/风扇降温系统、喷 滴灌系统或滴灌系统、移 动苗床等自动化设施，基 于农业温室环境的高科技 “智能”温室。
• 智能温室的控制一般由信 号采集系统、中心计算机、 控制系统三大部分组成
二、玻璃温室
• 以玻璃为主要透光材 料的温室，因其较高 的透光性，适合于高 光作物的种植
• 玻璃温室常见的有文 洛型温室、人字梁大 跨度玻璃温室和屋面 全开型玻璃温室。
三、PC板温室
• 是指以聚碳酸脂板为 覆盖材料的温室，主 体主要采用热浸镀锌 钢制骨架，顶部Байду номын сангаас四 周覆盖的材料主要采 用进口或者国产聚碳 酸脂中空板或波浪板
• 优点：导热系数低，保温性能优越；抗冲击强度 高，安全系数大；重量轻，可减少温室钢结构用 量；柔韧性好，安装简便，可冷弯成各种造型， 施工简单；防结露与抗冰雹功能好；不易燃烧， 有自熄性。
• 缺点：PC板易老化，又容易沾附空气中的粉尘， 透光性与玻璃温室相比还是略为逊色，透光率衰 减快，对日照时间短的地区及光照要求高的植物 不适宜；且造价相对较高。
