无线路由组网技术论文组网技术是以计算机网络与无线通信技术相结合的产物,应用无线通信技术将计算机设备互联起来,构成可以互相通信和实现资源共享的网络体系。

下面是店铺整理的无线路由组网技术论文,希望你能从中得到感悟!无线路由组网技术论文篇一无线组网技术在物联网方面的应用摘要:随着物联网技术的快速发展,为实现在物联网中对事物的智能控制,无线组网技术就成为物联网技术的基础。

文章通过对无线组网技术的研究,并在物联网各个领域的应用例证,详细论证了无线组网技术在物联网领域的重要作用。

关键词:物联网;无线通讯技术;自组网;无线网络中图法分类号:TP393 文献标识码:A 文章编号:2095-1302(2014)04-0054-030 引言物联网融合了新一代的互联网技术和移动通讯技术,通过把各种传感器组成的终端嵌入到各种实体中,把实物组建成网络的形式,与目前的互联网整合起来,利用传感器收集信息和互联网快速传递数据信息的功能,以及利用计算机强大的数据处理信息能力,能够高效快速地管理实物,并充分实现资源信息的共享,最终达到提高资源的利用率、提高生产水平的目的。

1 物联网技术在物联网中,物体可以实时地被识别、定位和进行数据交互,这是形成物联网的基本要求,物联网的功能决定了其大体上分为3个层状的网络结构,图1所示是物联网的技术结构。

图1 物联网技术结构物联网中的感知层由各种传感器网络和无线射频识别系统组成,用于完成数据信息的采集和协同处理信息,主要涉及传感器、RFID、多媒体信息采集和实时定位等技术[1];传输层也叫网络层,是由互联网、无线网络、移动通讯等组成的网络结构,用来实现从信息采集到信息传输的功能[2];应用层则通过上位机(PC机)、手机、智能控制系统等对收集到的数据信息进行整合、分析、计算和管理,形成与业务需求相适应,并可实时更新的动态数据资源库,为各类业务提供统一的信息资源服务,从而实现物联网各个行业领域应用,主要体现的是对信息的智能处理能力[3]。

EPC核心网组网技术研究的论文

EPC核心网组网技术研究的论文

EPC核心网组网技术研究的论文1.1 EPC系统架构随着用户需求的不断提升和移动通信技术日趋成熟,更多的用户和运营商开始关注宽带无线接入的概念。

同WiMAX和WiFi等无线接入的迅猛开展相比拟,由3GPP所制定的WCDMA、HSUPA、HSDPA虽然在支持QOS和移动性方面有比拟大的优势,但其在传输时延和无线频谱利用率等方面较有劣势。

首先,当前的数据类业务种类多而且数据量巨大,这就对空口的数据传输数率提出了较高的要求;其次,以OFDM技术作为核心的无线接入技术日趋成熟,空口速率的大幅提升可以变为现实。

然而当前由HSDPA提供的14.4 Mbit/s,由WCDMA所提供的2 Mbit/s的峰值速率已满足不了需求。

未解决上述问题,xx年底, 3GPP决定使用现在为3G分配的频段,利用新技术来进行网络演进,并为此制定了长期演进(Evdo packet core,EPC-增强分组核心网)方案LTE。

EPC系统架构如图1所示[1]。

1.2 基于EPC系统架构的用户上网流程用户(手机或上网卡)上网的过程如下:Ue(终端发起附着请求-attach request通过无线网络enodeb(4G无线)给MME(移动性管理实体));MME通过APN(终端手机/上网卡上设置的接入点名(Aess point name),例如:cm)找到SAE-GW,SAE-GW收到请求后会给出响应给手机分配一个IP地址,手机/上网卡获取地址后与SAE建立连接,默认承载建立完成。

用户手机起上网业务时会发起serverce req(效劳请求),通过SAE-GW到公网inter,公网DNS解析手机发起的URL对应的公网IP地址后,返回新浪效劳器地址,这样手时机和效劳器建立连接,用户上网成功。

1.3 EPC-LTE建网策略EPC-LTE建网遵循“混合组网、同步部署”策略,TDD、FDD共享EPC核心网。

4G核心网要很好地兼容现有CDMA和EVDO网络,并与现有网络具备良好的互操作能力,确保用户在多种接入网络中业务体验的连续性;LTE和CDMA采用统一的PCC(policy control charge,计费控制策略)管控策略,PCRF同时支持DO和LTE两种接入方式进行策略调度、分发和控制,为用户提供统一的策略控制和业务体验。

智能家居的无线组网技术论文

智能家居的无线组网技术论文

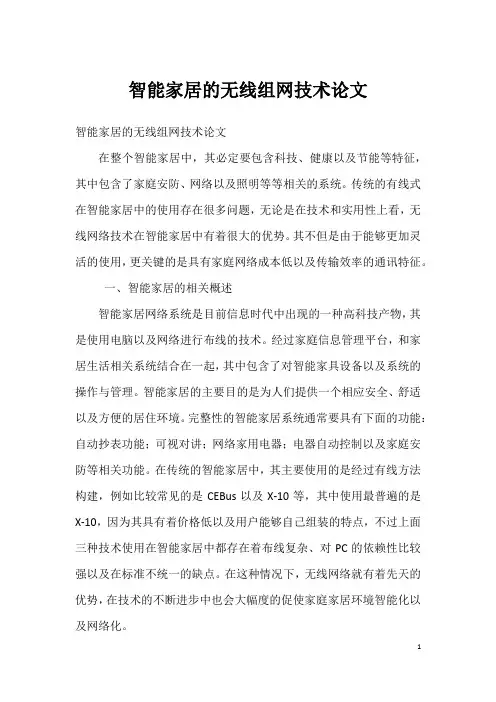

智能家居的无线组网技术论文智能家居的无线组网技术论文在整个智能家居中,其必定要包含科技、健康以及节能等特征,其中包含了家庭安防、网络以及照明等等相关的系统。

传统的有线式在智能家居中的使用存在很多问题,无论是在技术和实用性上看,无线网络技术在智能家居中有着很大的优势。

其不但是由于能够更加灵活的使用,更关键的是具有家庭网络成本低以及传输效率的通讯特征。

一、智能家居的相关概述智能家居网络系统是目前信息时代中出现的一种高科技产物,其是使用电脑以及网络进行布线的技术。

经过家庭信息管理平台,和家居生活相关系统结合在一起,其中包含了对智能家具设备以及系统的操作与管理。

智能家居的主要目的是为人们提供一个相应安全、舒适以及方便的居住环境。

完整性的智能家居系统通常要具有下面的功能:自动抄表功能;可视对讲;网络家用电器;电器自动控制以及家庭安防等相关功能。

在传统的智能家居中,其主要使用的是经过有线方法构建,例如比较常见的是CEBus以及X-10等,其中使用最普遍的是X-10,因为其具有着价格低以及用户能够自己组装的特点,不过上面三种技术使用在智能家居中都存在着布线复杂、对PC的依赖性比较强以及在标准不统一的缺点。

在这种情况下,无线网络就有着先天的优势,在技术的不断进步中也会大幅度的促使家庭家居环境智能化以及网络化。

在通信技术的发展中,人们对其的需求量也在逐渐增加,因此就出现了很多的无线通信协议,其中的标准也是用户和厂商十分关注的问题。

这些无线技术都各具其特点,要使用哪种无线组网方式,需要依据其产品要求以及市场前景进行选择,因此对这些无线组网技术进行仔细的分析具有实际性的意义。

其能够对智能家居的发展夯实坚固的基础,并且促使其能够健康发展,为人们的生活更好地服务。

二、智能家居中几种无线组网技术(一)无线wlan技术无线局域网的技术是在20世纪末期发展起来的。

WLANIEEE802.11为LAN以太网的无线进行扩展的。

在这其中的IEEE802.1,其物理层支持5.5Mb/s、11Mb/s、2Mb/s以及1Mb/s之间进行切换,能够在2Mb/s以及1Mb/s效率的时候和IEEE802.11相兼容。

局域网组网实训报告论文

局域网组网实训报告论文

摘要:随着信息技术的飞速发展,局域网技术在现代企业、学校、家庭等领域得到了广泛应用。

为了提高学生对局域网组网技术的实际操作能力,本次实训以组建一个小型局域网为目标,通过对局域网硬件设备的选择、网络拓扑的设计、网络配置与调试等环节的实践,使学生深入了解局域网组网技术,并掌握其相关技能。

本文将详细阐述实训过程,并对实训结果进行分析与总结。

关键词:局域网;组网技术;实训;网络配置一、引言局域网(Local Area Network,LAN)是指在一个较小的地理范围内,通过传输介质将若干计算机互联起来,实现资源共享和数据通信的网络。

随着互联网的普及,局域网技术在各个领域得到了广泛应用。

为了提高学生的实际操作能力,本次实训以组建一个小型局域网为目标,通过对局域网硬件设备的选择、网络拓扑的设计、网络配置与调试等环节的实践,使学生深入了解局域网组网技术,并掌握其相关技能。

二、实训内容1. 硬件设备选择本次实训选用以下硬件设备:(1)交换机:华为S2700-28P(2)路由器:华为AR2200(3)计算机:4台(4)双绞线:50米(5)水晶头:20个2. 网络拓扑设计本次实训采用星型拓扑结构,将4台计算机连接到交换机上,通过路由器连接到互联网。

网络拓扑图如下:```┌────────────┐│ 交换机S2700 │└────────────┘│││┌────────────┐│ 计算机1 │└────────────┘││┌────────────┐│计算机2 │└────────────┘││┌────────────┐│ 计算机3 │└────────────┘││┌────────────┐│ 计算机4 │└────────────┘││┌────────────┐│ 路由器AR2200│└────────────┘│││┌────────────┐│ 互联网│└────────────┘```3. 网络配置与调试(1)交换机配置①进入交换机Web管理界面,设置交换机管理IP地址、子网掩码和默认网关。

无线局域网的组建技术(论文)

无线局域网的组建技术(论文)

电子科技大学毕业实践报告报告题目:关于无线局域网的组建技术的实践报告学习中心(或办学单位):北京市黄庄职业高中奥鹏学习中心指导老师:罗章职称:副教授学生姓名:焦阳学号: 201005734546专业:通信技术2011年10月 25日摘要:在这个“网络就是计算机”的时代,伴随着有线网络的广泛应用,以快捷高效,组网灵活为优势的无线网络技术也在飞速发展。

无线局域网是计算机网络与无线通信技术相结合的产物。

从专业角度讲,无线局域网利用了无线多址信道的一种有效方法来支持计算机之间的通信,并为通信的移动化、个性化和多媒体应用提供了可能。

无线局域网(Wireless local-area network,WLAN)是无线通信技术与网络技术相结合的产物。

从专业角度讲,无线局域网就是通过无线信道来实现网络设备之间的通信,并实现通信的移动化、个性化和宽带化。

通俗地讲,无线局域网就是在不采用网线的情况下,提供以太网互联功能。

无线局域网是随着无线通信技术的快速发展而出现的一种新型网络。

本文介绍了无线局域网的基本组成、拓扑结构、优缺点,详述了几种无线局域网标准,并列出无线局域网的安全问题和详细解决方案以及蓝牙技术标准与应用。

广阔的应用前景、广泛的市场需求以及技术上的可实现性,促进了无线局域网技术的完善和产业化,已经商用化的802.11b网络也正在证实这一点。

随着802.11a网络的商用和其他无线局域网技术的不断发展,无线局域网将迎来发展的黄金时期。

关键字:无线局域网、通信、局域网标准、802.11b、蓝牙Abstract:In this "network is the computer" era, along with extensive use of cable networks, by an efficient, flexible networking, wireless networking technology for the advantage of also developing fast. Wireless LAN is a computer network and wireless communication technology of the combination. From a professional perspective, use of wireless wireless LAN multiple access channel is an effective way to support communication between computers, and mobile communications, personalization and multimedia applications possible. Wireless LAN (Wireless local-area network, WLAN) is a wireless communications technology and network technology product of the combination. From a professional point of view, the wireless LAN network through the wireless channel to communicate between devices and to achieve mobile communications, personalization and broadband. More simply, the use of wireless LAN cable is not the case, to provide Ethernet connectivity.Wireless LAN with the rapid development of wireless communication technology and the emergence of a new network. This article describes the basic components of wireless local area network, topology, advantages and disadvantages, detailing several wireless LAN standards, and lists the wireless LAN security issues and detailed solutions.Potential applications, a wide range of market needs and technology can be realized, and promote the improvement of wireless LAN technology and industrialization, has been commercially available 802.11b networks are also confirmed this. With the 802.11a network, commercial and other wireless LAN technology continues to evolve, wireless local area network will usher in golden age of development.Keywords: wireless LAN, communications, LAN standards, 802.11b,Bluetooth目录前言 (8)第一章无线局域网的发展历史 (10)1.1 WI-FI(无线局域网)的发展 (10)1.2我国无线局域网的发展 (14)第二章无线局域网优缺点 (16)2.1无线局域网的优点 (16)2.2无线局域网的不足之处 (16)2.3有线局域网 (17)第三章无线局域网的相关技术及标准 (18)3.1WLAN技术 (18)3.1.1 WLAN技术的概念及特点 (18)3.1.2 WLAN标准 (18)3.1.3 WLAN安全 (21)3.1.4 WLAN前景 (22)3.2蓝牙(B LUETOOTH)技术 (22)3.2.1 蓝牙技术简介 (22)3.2.2 蓝牙技术优势 (23)3.2.3 蓝牙技术标准 (24)(2)更佳的省电效果 (25)2.蓝牙3.0技术规范 (25)3.蓝牙4.0技术规范 (25)第四章无线局域网的组网实现 (27)4.1组建家庭无线局域网 (27)4.1.1 选择组网方式 (27)4.1.2 硬件安装 (27)4.1.3 设置网络环境 (28)4.2组建办公无线局域网 (29)4.2.1 组建前的准备 (29)4.2.2 安装网络设备 (30)4.2.3 设置网络环境 (30)第五章无线局域网的应用 (33)5.1WLAN应用 (33)5.1.1 销售行业应用 (33)5.1.2 物流行业应用 (33)5.1.3 电力行业应用 (33)5.1.4 服务行业应用 (34)5.1.5 教育行业应用 (34)5.1.6 证券行业应用 (34)5.1.7 展厅应用 (34)5.1.8 中小型办公室/家庭办公应用 (34)5.1.9 企业办公楼之间办公应用 (35)5.2蓝牙技术应用 (35)5.2.1 居家应用 (35)5.2.2 外出应用 (36)5.2.3 娱乐应用 (37)第六章无线局域网的网络及安全防范策略 (39)6.1无线局域网面临的安全问题 (39)6.1.1网络窃听 (39)6.1.2 AP中间人欺骗 (39)6.1.3 WEP破解 (39)6.1.4 MAC地址欺骗 (39)6.2无线局域网的安全技术 (40)6.2.1 服务集标识符(SSID) (40)6.2.2 物理地址过滤(MAC) (40)6.2.3 连线对等保密(WEP) (40)6.2.4 Wi-Fi保护接入(WPA) (40)6.2.5 国家标准(WAPI) (41)6.2.5端口访问控制技术(802.1x) (41)6.3无线局域网常见安全防范措施 (43)结束语 (44)参考文献 (45)前言在这个“网络就是计算机”的时代,伴随着有线网络的广泛应用,以快捷高效,组网灵活为优势的无线网络技术也在飞速发展。

企业网络组网方案论文

企业网络组网方案论文

企业网络组网方案论文摘要企业网络组网方案对于企业的信息化建设至关重要。

其中涉及的硬件设备、网络拓扑、网络安全等方面都需要充分考虑,以确保企业网络的稳定性和安全性。

本文将从企业网络组网的目的、原则、步骤、策略等方面进行探讨,并提出一套适用于中小企业的网络组网方案。

一、企业网络组网的目的企业网络组网的主要目的是为了实现企业信息化建设,包括实现内部信息的共享、高效沟通、协同工作等。

在企业运营过程中,信息传输和处理的效率直接决定了企业的生产效率和竞争力。

因此,企业网络组网的目的是建立一个高效、稳定、安全、可扩展的网络环境,以满足企业信息化建设的需求。

二、企业网络组网的原则企业网络组网的原则是基于实际需求和可行性,从业务需求、技术标准、组网拓扑、网络安全等方面进行全面考虑。

原则可以简单概括为以下几点:1.适合企业实际需求;2.符合相关技术标准;3.合理配置网络设备;4.安全可靠、易维护;5.具有可扩展性。

三、企业网络组网的步骤企业网络组网通常可以分为以下几个步骤:1. 网络规划在这个步骤中,需要确定企业网络的规划方案,包括网络拓扑结构、硬件设备、网络协议、网络域划分、IP地址规划、应用系统规划等。

2. 硬件选型在网络规划确定后,需要进行网络设备的选型。

需要根据企业的实际需求选购适合的路由器、交换机、防火墙等网络设备。

同时,要考虑设备的可靠性、扩展性、价格等因素。

3. 网络拓扑实施在硬件选型完成后,需要实施网络拓扑结构的构建,包括各设备的接线、交换机端口的配置、防火墙规则的设置等。

同时还需要考虑网络的可用性、冗余性等因素。

4. 安全措施实施网络安全是企业信息化建设中非常重要的一部分,必须实施针对不同威胁的安全措施。

例如,反病毒软件、入侵检测系统、防火墙、安全策略等。

5. 测试和优化企业网络组网完成后,需要进行测试和优化,并及时修复发现的问题。

同时还需要制定网络维护计划、备份计划等,以确保网络较高可用性。

四、网络组网策略在企业网络组网过程中,需要有一定的策略。

OTN技术组网及应用论文

OTN技术组网及应用论文

OTN技术组网及应用论文摘要:OTN技术的广泛应用可以有效的带动组网由IP over WDM 向IP over OTN发展,应用新一代的OTN组网技术除了可以更高效的完成传送业务外,还能实现对组网的优化,从而提高了网络资源的使用效率,避免了资源的过度浪费,降低了网络维修和运用的成本,给人们带来了更多的方便。

关键词:OTN技术组网应用作为整个信息通信网络和业务发展基础的OTN技术,在近几年来不断的创新进步,容量越来越大,速率越来越高,业务越来越多,起到的作用也越来越大,在目前的发展形势中我们可以看出,OTN 技术将出现全面的规模化应用,成熟的规范性发展要求也在渐渐地实现,首先我们详细的介绍一下OTN组网技术基础。

1 OTN组网技术基础在一个完整的OTN组网方案中一般包括传送平面、管理平面、控制平面和网络规划四个部分。

下面就对这四个部分做详细的介绍。

1.1 传送平面在传送平面中通常根据其交叉能力的大小划分为光层交叉、电层交叉和光电混合交叉等三大类。

首先,电层交叉,它比光层交叉在波长调整上更具有优势,它的子波长具有调整波长业务的能力,除此以外还可以进行业务汇聚。

在复合方式的支持中对子波长的灵活度进行了调整,而且电层交叉具有更强的业务调度和管理能力,但是它的交叉容量比较小,在同类产品中它的普遍水平是量级是Tbit,在多方向可以达到10T 左右的调度。

目前OTN技术研发的关键就是要解决机械机构和散热以及提升交叉容量等问题。

其次,光层交叉,它是在波长中进行交叉的,可以灵活的调整波长级,在各个方向都可以达到40到80波的范围,它具有成本小的优点,但它并不是完美的,存在着物理受限的缺点。

在光层交叉中主要以WSS为主,同时有的也用到PLC等器件。

第三,光电混合交叉结合了光层交叉和电层交叉两种形式,在进行业务调度中光层交叉和电层交叉相互补充,各有分工。

1.2 控制平面控制面板主要是为了自动发现资源,管理通道和管路资源的实现。

毕业论文(设计)-PTN(分组传输网)组网应用

毕业论文(设计)-PTN(分组传输网)组网应用

青海民族大学毕业论文(设计)论文题目:PTN(分组传输网)组网应用学生姓名:学号:指导教师:职称:院系:物理与电子信息工程学院专业班级:通信工程(1)班二○一二年三月三十日摘要随着新型业务的大量涌现和网络规模的飞速膨胀,通信行业的融合趋势表现的益加突出。

移动网络架构从2G到3G后续向4G演进,移动网络在向IP化,宽带化发展的过程中对传输网提出了更高的要求。

SDH/MSTP虽然具备高可靠性,高稳定性,易于管理等特点,但3G和全业务运营的来临,使得SDH/MSTP存在承载IP分组业务时效率较低、配置复杂,并且灵活性和扩展性差的弊端难以满足现实需求。

而传输网需要灵活,高效和低成本的分组传送平台来实现全业务统一承载和网络融合,所以分组传输网(PTN)技术应用而生。

PTN分组传送网络(Packet Transport Network, PTN)不但保持了传统SDH(Synchronous Digital Hierarch,同步数字体系)传送网的优点,还增加了适应数据业务的特性,如分组交换、统计复用、采用面向连接的标签交换等。

这些特征使得PTN具有很强的传送能力,能够很好地适用于不同业务的需求,从而成为了全球炙手可热的话题。

目前PTN处于标准化状态,各厂家已推出相应PTN设备,各大运营商也开始产品测试,甚至开始建立PTN网络。

为此,我们紧跟时代潮流,本论文系统全面介绍PTN关键技术,应用场景,网络定位和部署策略等。

最后,论文根据西宁市联通网络现状以及移动,宽带,大客户三大业务网络的承载需求,分析西宁联通城域网目前面临的压力,进而论述PTN技术在西宁市本地传输网建设的必要性和构建西宁市联通城域网组网方案。

关键词:分组传送网,城域传送网,PTN T-MPLS, IP ,SDHAbstractAbstract: With a large number of new business emerging and the rapid expansion of the scale of the network, the fusion of the communication industry trend of performance: add outstanding. Mobile network architecture from 2 G to 3 G follow-up to the evolution of 4 G, mobile network in to the IP, broadband in the process of development, the transmission to put forward higher request. SDH/MSTP though a high reliability, high stability, easy to management features, but 3 G and all the business operation to come, make SDH/MSTP bearing IP packet when existing business low efficiency, complex configuration, and flexibility and expansibility difference is difficult to meet the disadvantages of the practical needs. Transmission and need to be flexible, efficient and low cost the grouping of platform to realize the transfer business unified carrying and network integration, so packet transmission network (PTN) technology application and life.PTN Packet transmission Network (Packet Transport Network, PTN) not only keep the traditional SDH (Synchronous Digital Hierarch, Synchronous Digital system) transmission Network advantages, but also increased the data to the nature of the business, such as Packet switching, multiplexing, using connection-oriented label switching, etc. These characteristics make PTN has the very strong transmit ability, can is applicable to different business needs, to become the global hot topic.At present in the state PTN standardization, each manufacturer has launched the corresponding PTN equipment, each big operators also began to product testing, and even began to establish PTN network. For this, we follow the trend of The Times, this paper introduced comprehensively PTN key technology system, application scenarios, network positioning and deployment strategy, and so on. Finally, based on the current situation of xining city unicom network and mobile, broadband, big customers three business network load demand, analysis of xining unicom intracity networks are currently facing pressure, and then discusses PTN technology in xining local transmission network construction necessity and the construction of xining unicom intracity networks network scheme.Key words: Packet transmission network metropolitan area transport nets PTN T-MPLS IP SDH目录绪论 (1)1分组传送网(PTN)概述 (3)1.1 PTN技术简介 (3)1.2 PTN技术的原理 (3)1.3 PTN技术特点与形态 (3)1.4 PTN与SDH区别 (4)1.5 PTN的体系构架和网络功能平面 (4)1.6 PTN关键技术 (5)1.6.1 OAM技术 (5)1.6.2 PTN网络的生存性技术 (6)1.6.3 PTN网络的全业务提供技术 (6)2 PTN网络层次定位与网络应用场景分析 (7)2.1 PTN网络层次定位 (7)2.2 基于对城域网网络应用场景分析 (7)2.3 PTN网络的组建及组网模式 (11)2.3.1 PTN的组网模式 (11)2.3.2 PTN的组网结构 (11)2.3.3 PTN组网方案 (12)2.4 PTN发展现状 (14)3 西宁联通3G城域网PTN组网应用 (15)3.1西宁联通3G城域网PTN网建背景 (15)3.1.1 3G城域网对分组业务的需求 (15)3.1.2 西宁联通3G城域网现状及架构 (16)3.2西宁联通城域网PTN网络架构 (16)3.3西宁联通城域PTN建设策略与方案 (17)3.3.1建设策略 (17)3.3.2网络定位 (18)3.3.3西宁市城域网拓扑图设计 (18)3.3.4建设方案 (19)3.3.5网络管理方案 (21)3.3.6新建PTN传输网建设规模 (22)4 结论 (23)参考文献 (24)附录 (25)致谢 (26)绪论PTN技术产生背景经过多年的建设和优化,以SDH/MSTP技术为基础的中国移动城域传送网已经较好地满足了基于TDM的语音业务和少量数据业务的传送需求,但3G和全业务运营的来临,使基于I P的数据业务成为城域网传送的主体。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

南阳师范学院物理与电子工程学院《网络工程》课程设计报告完成人:班级:学号:专业:实验报告一.设计目标网络配置静态路由,使得各主机能够互通。

配置访问控制列表,禁止子网10.69.0.0/16访问主机E,但允许其它网络访问主机E。

二.设计规划1.设置主机A,B,C,D,E的IP地址,网关。

HostA IP地址:10.65.1.1 255.255.0.0 gw:10.65.1.5HostB IP地址:10.66.1.1 255.255.0.0 gw:10.66.1.5HostC IP地址:10.69.1.1 255.255.0.0 gw:10.69.1.5HostD IP地址:10.70.1.1 255.255.0.0 gw:10.70.1.5HostE IP地址:10.72.1.1 255.255.0.0 gw:10.72.1.52.设置路由器A,B,C的IP地址RouterA:f0/0 IP地址:10.65.1.2 255.255.0.0 ;f0/1 IP地址:10.66.1.2 255.255. 0.0;S0/1IP地址:10.68.1.2 255.255.0.0 ;RouterB:f0/0 IP地址:10.69.1.2 255.255.0.0 ;f0/1 IP地址:10.70.1.2 255.255.0.0 ;S0/0 IP 地址:10.78.1.2 255.255.0.0 ;RouterC:f0/0 IP 地址:10.72.1.2 255.255.0.0 ;S0/0 IP 地址:10.68.1.1 255.255.0.0;S0/1 IP地址:10.78.1.1 255.255.0.0 ;三.网络配置过程(1)设置主机A,B,CD,E的IP○1设置主机A的IPPCA login: root //登陆用户Password: linux //登陆密码[root@PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 //设置主机A的IP [root@PCA root]# route add default gw 10.65.1.2 //添加默认网关[root@PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]# ifconfig //查看IPeth0 inet addr: 10.65.1.1 mask: 255.255.0.0loopback inet addr: 127.0.0.1 mask: 255.0.0.0[root@PCA root]# route add default gw 10.65.1.2[root@PCA root]# route //查看网关default gateway: 10.65.1.2○2设置主机B的IPPCB login: rootpassword: linux[root@PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCB root]# route add default gw 10.66.1.2○3设置主机C的IP,代码如下:PCC login: rootpassword: linux[root@PCC root]# ifconfig eth0 10.69.1.1 netmask 255.255.0.0[root@PCC root]# route add default gw 10.69.1.2○4设置主机D的IPPCD login: rootpassword: linux[root@PCD root]# ifconfig eth0 10.70.1.1 netmask 255.255.0.0[root@PCD root]# route add default gw 10.70.1.2○5设置主机E的IPPCE login: rootpassword: linux[root@PCE root]# ifconfig eth0 10.72.1.1 netmask 255.255.0.0[root@PCE root]# route add default gw 10.72.1.2[root@PCE root]#(2)路由器配置○1RouterA配置router#conf tEnter configuration commands, one per line. End with CNTL/Z.router(config)#int f0/0 //进入f0/0端口router(config-if)#ip address 10.65.1.2 255.255.0.0 //设置f0/0端口的ip router(config-if)#no shutdown //开启端口router(config-if)#int f0/1router(config-if)#ip address 10.66.1.2 255.255. 0.0router(config-if)#no shutdownrouter(config-if)#int s0/1router(config-if)#ip address 10.68.1.2 255.255.0.0router(config-if)#no shutdownclock ?router(config-if)#clock rate 64000 // 配置时钟赔率router(config-if)exirouter(config)#ip routing //启动路由router#conf tEnter configuration commands, one per line. End with CNTL/Z.router(config)#ip routingrouter(config)#ip route 10.69.0.0 255.255.0.0 10.68.1.1 //配置静态路由router(config)#ip routingrouter(config)#ip route 10.70.0.0 255.255.0.0 10.68.1.1router(config)#ip route 10.72.0.0 255.255.0.0 10.68.1.1router(config)#exit //退出router#show ip route //显示配置的路由Codes: C - connected, S - static, I - IGRP,B - BGPR - RIP, O - OSPF, D - EIGRP, i - IS-ISC 10.65.0.0 is directly connected, FastEthernet0/0C 10.66.0.0 is directly connected, FastEthernet0/1C 10.68.0.0 is directly connected, Serial0/1S 10.72.0.0 [1/1] via 10.68.1.1 Serial0/1 //出现静态路由S 10.69.0.0 [1/2] via 10.68.1.1 Serial0/1S 10.70.0.0 [1/2] via 10.68.1.1 Serial0/1○2RouterB配置router>enablerouter#conf tEnter configuration commands, one per line. End with CNTL/Z.router(config)#int f0/0router(config-if)#ip address 10.69.1.2 255.255.0.0router(config-if)#no shutdownrouter(config-if)#int f0/1router(config-if)#ip address 10.70.1.2 255.255.0.0router(config-if)#no shutdownrouter(config-if)#int s0/0router(config-if)#ip address 10.78.1.2 255.255.0.0router(config-if)#no shutdownrouter(config-if)#exitrouter(config)#ip routing //配置静态路由router(config)#ip route 10.70.0.0 255.255.0.0 10.78.1.2router(config)#endrouter#show ip routeCodes: C - connected, S - static, I - IGRP,B - BGPR - RIP, O - OSPF, D - EIGRP, i - IS-ISC 10.69.0.0 is directly connected, FastEthernet0/0C 10.70.0.0 is directly connected, FastEthernet0/1C 10.78.0.0 is directly connected, Serial0/0S 10.70.0.0 [1/1] via 10.78.1.2 Serial0/1router#ping 10.78.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.78.1.1, timeout is 2 seconds:! ! ! ! !router#conf tEnter configuration commands, one per line. End with CNTL/Z.router(config)#ip routingrouter(config)#ip route 10.72.0.0 255.255.0.0 10.78.1.1router(config)#ip route 10.72.0.0 255.255.0.0 10.69.1.1router(config)#endrouter#show ip routeCodes: C - connected, S - static, I - IGRP,B - BGPR - RIP, O - OSPF, D - EIGRP, i - IS-ISC 10.69.0.0 is directly connected, FastEthernet0/0C 10.70.0.0 is directly connected, FastEthernet0/1C 10.78.0.0 is directly connected, Serial0/0S 10.70.0.0 [1/1] via 10.78.1.2 Serial0/1S 10.72.0.0 [1/1] via 10.78.1.1 Serial0/0S 10.72.0.0 [1/2] via shutdown connect error!○3RouterC配置router>enablerouter#conf tEnter configuration commands, one per line. End with CNTL/Z.router(config)#int f0/0router(config-if)#ip address 10.72.1.1 255.255.0.0router(config-if)#no shutdownrouter(config)#int s0/0router(config-if)#ip address 10.68.1.1 255.255.0.0router(config-if)#no shutdownrouter(config-if)#int s0/1router(config-if)#ip address 10.78.1.1 255.255.0.0router(config-if)#no shutdownclock ?router(config-if)#clock rate 64000router(config-if)#exitrouter(config)#ip routingrouter(config)#ip route 10.69.0.0 255.255.0.0 10.78.1.2router(config)#ip routingrouter(config)#ip route 10.70.0.0 255.255.0.0 10.78.1.2router(config)#ip routingrouter(config)#ip route 10.65.0.0 255.255.0.0 10.68.1.2router(config)#ip routingrouter(config)#exitrouter#conf tEnter configuration commands, one per line. End with CNTL/Z. router(config)#ip route 10.66.0.0 255.255.0.0 10.68.1.2router(config)#ip routingrouter(config)#endrouter#show ip routeCodes: C - connected, S - static, I - IGRP,B - BGPR - RIP, O - OSPF, D - EIGRP, i - IS-ISC 10.72.0.0 is directly connected, FastEthernet0/0C 10.68.0.0 is directly connected, Serial0/0C 10.78.0.0 is directly connected, Serial0/1S 10.65.0.0 [1/1] via 10.68.1.2 Serial0/0S 10.66.0.0 [1/1] via 10.68.1.2 Serial0/0S 10.69.0.0 [1/1] via 10.78.1.2 Serial0/1S 10.70.0.0 [1/1] via 10.78.1.2 Serial0/1router#四.验证测试(1)设置完成之后,验证测试[root@PCA root]#ping 10.66.1.1 (通) A ping B [root@PCA root]#ping 10.69.1.1 (通) A ping C [root@PCA root]#ping 10.70.1.1 (通) A ping D [root@PCA root]#ping 10.72.1.1 (通) A ping E[root@PCC root]#ping 10.65.1.1 (通) C ping A [root@PCC root]#ping 10.66.1.1 (通) C ping B [root@PCC root]#ping 10.70.1.1 (通) C ping D [root@PCC root]#ping 10.72.1.1 (通) C ping E[root@PCD root]#ping 10.65.1.1 (通) Dping A [root@PCD root]#ping 10.66.1.1 (通) Dping B [root@PCD root]#ping 10.69.1.1 (通) Dping C [root@PCD root]#ping 10.72.1.1 (通) Dping E[root@PCE root]#ping 10.65.1.1 (通) Eping A [root@PCE root]#ping 10.66.1.1 (通) E ping B [root@PCE root]#ping 10.69.1.1 (通) Eping C [root@PCE root]#ping 10.70.1.1 (通) E ping D[root@PCB root]#ping 10.65.1.1 (通) B ping A[root@PCB root]#ping 10.69.1.1 (通) B ping C[root@PCB root]#ping 10.70.1.1 (通) B ping D[root@PCB root]#ping 10.72.1.1 (通) B ping E(2)配置访问控制列表,禁止子网10.69.0.0/16访问主机E,但允许其它网络访问主机E。
