铁路桥梁设计原则
铁路桥梁设计若干ppt模版课件
通过浇筑混凝土等建筑材料，形成桥梁结 构，适用于各种规模的桥梁施工。
顶推施工
悬臂施工
将桥梁在预制场预制好，然后通过顶推设 备将其推至桥位，适用于较长跨度桥梁的 施工。
利用挂篮等设备，在桥墩上逐步浇筑或拼 装桥梁结构，适用于大跨度桥梁的施工。
新工艺与新技术在铁路桥梁施工中的应用
BIM技术在铁路桥梁设计中的应用
02
铁路桥梁结构设计
结构设计的基本原理
结构安全
确保桥梁在预期使用期限内能 够承受各种设计载荷，不发生
破坏或过大的变形。
经济性
在满足安全性和功能性的前提 下，优化设计方案，降低工程 成本。
耐久性
考虑桥梁结构的耐久性，合理 选择材料和防腐措施，延长桥 梁的使用寿命。
环境保护
减少对周边环境的破坏和污染 ，合理利用资源，保护生态环
案例一：某高速铁路大跨度桥梁设计
总结词
技术先进、结构复杂
详细描述
该案例介绍了一座高速铁路大跨度桥梁的设计过程，包括结构设计、施工方案、 材料选择等方面的内容。该桥梁采用了先进的预应力混凝土技术，具有跨度大、 结构复杂的特点，能够满足高速铁路的运营要求。
案例二：某城市轨道交通拱桥设计
总结词
环保节能、造型美观
施工期限与进度
考虑施工期限和进度要求，选择能够 按时完成施工任务的施工方法。
施工成本与效益
在满足技术要求的前提下，选择成本 较低、效益较高的施工方法。
施工安全与环保
确保施工安全，降低对环境的影响， 选择符合环保要求的施工方法。
常见施工方法及其特点
预制桥梁段的拼装施工
常规的浇筑施工
将桥梁分段预制，然后在桥位处进行拼装 ，适用于大型桥梁的施工。
铁路桥梁工程施工组织设计
铁路桥梁工程施工组织设计摘要本文档旨在详细阐述铁路桥梁工程施工组织设计的内容和要点。
通过合理的施工组织设计，能够确保铁路桥梁工程的顺利进行，提高施工效率和施工质量。
引言铁路桥梁工程是铁路建设中的重要组成部分，其施工组织设计是确保施工工作正常进行的关键环节。
本文将对铁路桥梁工程施工组织设计的原则、方法和步骤进行介绍。
施工组织设计原则铁路桥梁工程施工组织设计需遵循以下原则：1. 安全原则：确保施工过程中的工人和设备安全；2. 经济原则：合理利用资源，控制施工成本；3. 时间原则：合理安排施工进度，确保按时完成工程；4. 质量原则：保证施工质量符合相关标准和要求。
施工组织设计方法铁路桥梁工程施工组织设计可采用以下方法：1. 工作分解法：将施工任务分解成一个个具体的工作项，明确每个工作项的执行责任和时间要求；2. 冲突分析法：分析可能出现的施工冲突，并提出相应的解决方案；3. 资源调配法：合理调配施工所需的人力、物力和财力资源，确保资源的有效利用；4. 进度控制法：制定详细的施工进度计划，并根据实际情况进行调整和控制；5. 风险评估法：对施工过程中可能出现的风险进行评估，并采取相应的措施进行风险管理。
施工组织设计步骤铁路桥梁工程施工组织设计可按以下步骤进行：1. 收集资料：收集有关铁路桥梁工程的相关资料，包括设计文件、施工规范等；2. 工作分解：将施工任务进行工作分解，明确每个工作项的任务和要求；3. 资源调配：根据工作分解结果，进行人力、物力和财力资源的调配；4. 进度计划：制定施工进度计划，明确每个工作项的开始时间和完成时间；5. 冲突分析：分析可能出现的施工冲突，并提出解决方案；6. 风险评估：对施工过程中的风险进行评估，并采取相应的措施进行管理；7. 编写文档：将施工组织设计结果整理成文档，包括设计依据、施工方案等。
结论铁路桥梁工程施工组织设计是确保施工工作正常进行的重要环节。
通过遵循施工组织设计原则、采用相应的方法和步骤，能够提高施工效率和施工质量，确保铁路桥梁工程的顺利完成。
铁路桥涵设计规范
铁路桥涵设计规范铁路桥梁设计规范是指根据铁路桥梁工程的特点和要求，制定的一系列技术规定和规范。
其目的是确保铁路桥梁工程具有合理的结构和稳定的性能，以保障铁路安全运营。
以下是关于铁路桥梁设计规范的一些内容。
首先，桥梁的设计应符合铁路行车规则，确保列车的安全行驶。
根据铁路线路标准的要求，确定桥梁的轨距和轨面高度，并严格控制轨道中心线的偏差。
其次，桥梁的设计应考虑列车荷载以及风载、地震等外部力的作用。
根据列车类型及数量、速度等因素，确定桥梁的设计荷载。
同时，根据所在地区的地震活动性和风场情况，确定相应的地震荷载和风荷载。
此外，桥梁的设计也应考虑桥梁结构的可行性，确保经济合理和施工便利。
选择适宜的桥型、桥墩形式和桥面铺装材料，以满足桥梁的使用要求，减少材料和劳动力成本，并简化施工程序。
桥梁的设计还需考虑桥梁的抗侧倾稳定性。
根据桥梁的几何形状、材料特性和地基条件，计算桥梁的侧向稳定系数，并满足规范要求。
同时，要考虑桥梁的横向风荷载和车辆横向冲击力对桥梁的影响。
此外，桥梁的设计还应考虑桥梁的抗震性能。
铁路桥梁工程通常要求具有一定的抗震能力，以保证桥梁在地震发生时不倒塌或失去使用功能。
因此，桥梁的结构设计需满足地震作用下的要求，并进行相应的抗震加固措施。
最后，桥梁的设计应注意桥梁的防水和抗腐蚀性能。
因为铁路桥梁经常接触水环境，容易受到水的侵蚀，导致桥梁的寿命缩短。
因此，需要对桥梁的结构进行防水和防腐蚀处理，以延长桥梁的使用寿命。
总之，铁路桥梁设计规范是为了确保铁路桥梁工程的质量和使用安全而制定的技术规定和规范。
设计人员应全面考虑桥梁的结构、荷载、稳定性、抗震性能、防水和抗腐蚀性能等因素，在设计中遵守相应的规范要求，以保障铁路运营的安全和顺利。
铁路桥梁的抗震设计与分析
铁路桥梁的抗震设计与分析铁路作为现代交通运输的重要方式，其桥梁的安全性至关重要。
在地震等自然灾害面前，铁路桥梁需要具备足够的抗震能力，以保障铁路运输的畅通和乘客的生命财产安全。
本文将对铁路桥梁的抗震设计与分析进行详细探讨。
一、铁路桥梁抗震设计的重要性铁路桥梁通常跨越河流、山谷等地形，是铁路线路中的关键节点。
一旦在地震中受损，不仅会导致铁路运输中断，还可能引发次生灾害，造成巨大的经济损失和社会影响。
例如，强烈的地震可能导致桥梁坍塌，使列车脱轨，威胁乘客生命安全；也可能损坏桥梁的基础和支撑结构，影响桥梁的长期稳定性。
因此，进行科学合理的抗震设计是确保铁路桥梁在地震中安全可靠的关键。
二、地震对铁路桥梁的影响地震作用下，铁路桥梁可能会受到多种形式的破坏。
首先是水平地震力引起的桥梁结构的位移和变形。
桥梁的梁体、墩柱等部件可能会因水平力而发生相对位移，导致连接部位的破坏，如支座的损坏、伸缩缝的失效等。
其次，竖向地震力也不可忽视。
它可能会增加桥梁结构的竖向荷载，导致桥墩的受压破坏，或者使梁体与桥墩之间的接触面产生过大的压力，影响结构的整体性。
此外，地震还可能引发地基的液化和不均匀沉降，从而削弱桥梁基础的承载能力，导致桥梁倾斜甚至倒塌。
三、铁路桥梁抗震设计的原则1、多防线设计原则在抗震设计中，应设置多重抗震防线，避免因单一构件的破坏而导致整个结构的倒塌。
例如，除了主要的承载构件外，还应考虑次要构件和连接部位的抗震性能，形成相互协同的抗震体系。
2、能力设计原则通过合理的设计，确保结构中的关键构件和部位具有足够的强度和延性，能够在地震中承受较大的变形而不发生脆性破坏。
3、整体性原则注重桥梁结构的整体性，使各个构件之间能够有效地协同工作，共同抵抗地震作用。
加强连接部位的设计，确保力的传递顺畅。
4、经济性原则在满足抗震性能要求的前提下，尽量降低工程造价，通过优化设计方案，选择合适的材料和结构形式，实现经济与安全的平衡。

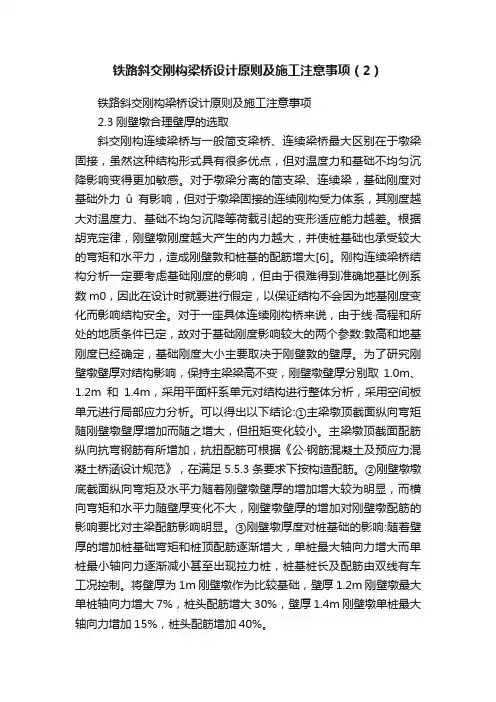

铁路斜交刚构梁桥设计原则及施工注意事项（2）
铁路斜交刚构梁桥设计原则及施工注意事项（2）铁路斜交刚构梁桥设计原则及施工注意事项2.3刚壁墩合理壁厚的选取斜交刚构连续梁桥与一般简支梁桥、连续梁桥最大区别在于墩梁固接，虽然这种结构形式具有很多优点，但对温度力和基础不均匀沉降影响变得更加敏感。
对于墩梁分离的简支梁、连续梁，基础刚度对基础外力û有影响，但对于墩梁固接的连续刚构受力体系，其刚度越大对温度力、基础不均匀沉降等荷载引起的变形适应能力越差。
根据胡克定律，刚壁墩刚度越大产生的内力越大，并使桩基础也承受较大的弯矩和水平力，造成刚壁敦和桩基的配筋增大[6]。
刚构连续梁桥结构分析一定要考虑基础刚度的影响，但由于很难得到准确地基比例系数m0，因此在设计时就要进行假定，以保证结构不会因为地基刚度变化而影响结构安全。
对于一座具体连续刚构桥来说，由于线·高程和所处的地质条件已定，故对于基础刚度影响较大的两个参数:敦高和地基刚度已经确定，基础刚度大小主要取决于刚壁敦的壁厚。
为了研究刚壁墩壁厚对结构影响，保持主梁梁高不变，刚壁墩壁厚分别取1.0m、1.2m和1.4m，采用平面杆系单元对结构进行整体分析，采用空间板单元进行局部应力分析。
可以得出以下结论:①主梁墩顶截面纵向弯矩随刚壁墩壁厚增加而随之增大，但扭矩变化较小。
主梁墩顶截面配筋纵向抗弯钢筋有所增加，抗扭配筋可根据《公·钢筋混凝土及预应力混凝土桥涵设计规范》，在满足5.5.3条要求下按构造配筋。
②刚壁墩墩底截面纵向弯矩及水平力随着刚壁墩壁厚的增加增大较为明显，而横向弯矩和水平力随壁厚变化不大，刚壁墩壁厚的增加对刚壁墩配筋的影响要比对主梁配筋影响明显。
③刚壁墩厚度对桩基础的影响:随着壁厚的增加桩基础弯矩和桩顶配筋逐渐增大，单桩最大轴向力增大而单桩最小轴向力逐渐减小甚至出现拉力桩，桩基桩长及配筋由双线有车工况控制。
将壁厚为1m刚壁墩作为比较基础，壁厚1.2m刚壁墩最大单桩轴向力增大7%，桩头配筋增大30%，壁厚1.4m刚壁墩单桩最大轴向力增加15%，桩头配筋增加40%。
《铁路桥梁设计》word文档
《铁路桥梁设计》word⽂档设计说明⼀、概述为满⾜改建铁路胶济客运专线建设的需要，编制本设计图。
⼆、设计依据（⼀）《新建时速200公⾥客货共线铁路设计暂⾏规定》铁建设函［2005］285号。
（⼆）《铁路桥涵设计基本规范》TB1002.1-2005。
（三）《铁路桥涵钢筋混凝⼟和预应⼒混凝⼟结构设计规范》 TB1002.3-2005。
（四）《铁路桥涵混凝⼟和砌体结构设计规范》TB10002.4-2005。
（五）《铁路混凝⼟结构耐久性设计暂⾏规定》铁建设（2005）157号。
（六）《铁路线路设计规范》（报批稿）。
（七）《铁路⼯程抗震设计规范》 GBJ111（报批稿）。
（⼋）《铁路架桥机架梁规程》 TB10213—99。
（九）铁道部⼯程设计鉴定中⼼《改建铁路胶济客运专线⼯程初步设计审查意见》。
三、适⽤范围（⼀）设计速度：客车200km/h,货车120 km/h 。
（⼆）线路情况：客货共线，双线正线（标准线间距4.4m ），曲线（曲线半径R=2200m ）。
（三）轨底⾄梁顶⾼度：0.7m 。
（四）施⼯⽅法：挂篮悬臂灌筑施⼯。
（五）地震烈度：基本地震烈度6度。
（六）桥式：本桥桥跨布置为75+120+75m 预应⼒混凝⼟连续梁，全长271.7m （含两侧梁端⾄边⽀座中⼼各0.85m ）。
四、设计原则及技术参数（⼀）设计荷载 1. 恒载（1）结构⾃重：按《铁路桥涵设计基本规范》（TB1002.1-2005）采⽤，梁体γ取26.5kN/m 3。
（2）⼆期恒载：双线桥⾯⼆期恒载（包括钢轨、扣件、垫板、枕⽊、道碴、防⽔层、保护层、电缆槽、挡碴墙、⼈⾏道栏杆、接触⽹⽀架、⼈⾏道板等）按有碴桥⾯考虑，⼆期恒载q ＝198kN/m 。
（3）混凝⼟收缩、徐变影响：根据《铁路桥涵设计基本规范》（TB1002.1-2005）进⾏计算，环境条件按野外⼀般条件计算，相对湿度取70%。
根据⽼化理论计算混凝⼟的收缩徐变，系数如下：徐变系数终极极值：2.0（混凝⼟龄期6天）。
铁道构造物等设计标准及解说
铁道构造物等设计标准及解说一、引言铁路作为重要的交通基础设施之一，在国民经济发展和社会生活中起着至关重要的作用。
铁路构造物是铁路线路和设备中的重要组成部分，包括桥梁、隧道、涵洞等。
这些构造物的设计标准直接关系着列车的安全运行和乘客的出行舒适性。
在此背景下，本文将围绕铁道构造物的设计标准进行解说，以期对相关行业从业者和爱好者提供一定的参考和指导。
二、桥梁设计标准及解说1. 桥梁设计的基本要求桥梁是铁路线路中重要的构造物之一，它们直接承载着列车的重量。
桥梁设计需要满足一系列基本要求，包括承载能力、稳定性和耐久性等方面的要求。
承载能力是指桥梁能够承受列车荷载的能力，稳定性是指桥梁在受到外部荷载作用时保持稳定的能力，而耐久性是指桥梁在长期使用中能够保持良好的结构性能，不出现严重的损坏和变形。
2. 桥梁结构设计桥梁结构设计包括了桥面结构、桥梁墩柱结构以及连续梁等部分。
桥面结构通常采用钢筋混凝土或钢结构，这些材料能够满足桥梁的承载能力和耐久性要求。
桥梁墩柱结构用于支撑桥面结构，它们的设计需要考虑到地基承载能力、抗震能力和抗风荷载等因素。
而连续梁则是桥梁结构中常见的一种形式，它能够减少桥梁的扩大伸缩缝的数量，提高了桥面的平稳性和运行安全性。
3. 桥梁施工工艺及质量控制桥梁的施工工艺和质量控制是桥梁设计中的重要环节。
在施工工艺方面，需要考虑到桩基的打入、桥墩的浇筑、桥面结构的铺设等工序，这些工序需要遵守相关的施工规范和工序要求。
而质量控制方面，需要对桥梁的材料、结构和工艺进行全面的检测和监控，确保桥梁的各项性能指标符合设计要求。
三、隧道设计标准及解说1. 隧道设计的原则隧道作为铁路线路中的重要构造物，其设计需要考虑到列车的通行能力、通风排烟、排水排渣等方面的要求。
隧道设计的原则包括了通行能力的保证、结构稳定性的要求以及安全通风、照明等设施的设置。
2. 隧道结构设计隧道结构设计包括了隧道的横断面形状、衬砌结构、排水排渣设施等方面。
地铁区间隧道侧穿铁路桥梁桩基设计
地铁区间隧道侧穿铁路桥梁桩基设计随着城市交通的不断发展，地铁交通作为城市轨道交通的重要组成部分，得到了广泛的应用。
在建设过程中，地铁隧道往往需要穿越铁路桥梁，这就需要设计合理的桩基结构，确保隧道和桥梁的安全运行。
本文将对地铁区间隧道侧穿铁路桥梁桩基设计进行探讨，从设计原则、方法、技术要点等方面展开讨论。
一、设计原则1.1 安全性原则地铁区间隧道侧穿铁路桥梁桩基设计首要考虑安全性原则，确保隧道和桥梁的结构安全稳定。
在桩基设计过程中应考虑土壤、地质条件，合理确定桩基的承载力和变形特性，以保证承载能力和变形要求。
1.2 经济性原则桥梁和隧道的建设成本较高，因此在设计桩基时应考虑经济性原则，合理利用地下空间，尽可能减少工程量和造价。
1.3 可行性原则地铁区间隧道侧穿铁路桥梁桩基设计需考虑可行性原则，充分考虑地下管线、地下障碍物等因素，在保证结构安全的前提下，合理布置桩基，减少对地下设施的影响。
二、设计方法2.1 地质勘察在进行地铁区间隧道侧穿铁路桥梁桩基设计之前，需进行详细的地质勘察，了解地下土层、地下水情况等，为后续设计提供依据。
2.2 地下隧道设计根据地质勘察结果，进行地下隧道设计，确定隧道的位置、长度、深度等参数，为桩基设计提供空间位置。
2.3 桩基类型选择根据地质条件和承载要求，选择合适的桩基类型，包括钻孔桩、灌注桩、预应力桩等，确保桩基的承载性能和变形特性符合设计要求。
2.4 桩基布置根据地下隧道位置和桩基类型，合理布置桩基，确保隧道和桥梁的稳定性和安全性。
2.5 桩基加固在桩基设计中，需考虑桩基的加固措施，包括增加桩径、加固土体、预应力加固等，以提高桩基的承载力和稳定性。
2.6 环境保护在桩基设计过程中，应充分考虑环境保护因素，采取合适的工程措施，减少对地下水、地质环境的影响，保护周围自然环境。
三、技术要点3.1 地下水处理技术地铁区间隧道侧穿铁路桥梁桩基设计中需注意地下水处理技术，采取降水、排水等措施，确保隧道施工和桩基施工的安全进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈铁路桥梁设计原则
【摘要】“十一五”及其以后几个五年规划期间，铁路运输需求增长空间巨大，因此铁路的设计任务也在不断加重。
铁路桥梁作为铁路设计的重要的组成部分也需要有最基本的设计原则，本文主要浅谈了铁路桥梁设计中的各项设计原则。
【关键字】铁路桥梁设计原则
铁路桥梁设计是一项复杂，精细的设计项目，但也有着一些可以共同遵循的设计原则，本文主要从桥梁水文及孔径设计、桥梁布置、曲线和坡道上布置等方面粗略的解析了铁路桥梁的设计原则。
（一）桥梁水文、孔径设计原则
1、排洪桥梁的冲刷计算，采用《铁路工程水文勘测设计规范》公式计算，即64-1、65-1公式计算冲刷深度。
2、岩石河床的冲刷深度，参照《桥渡水文》手册“岩石上桥墩基础冲刷及基底埋置深度参考数据表”确定。
3、对于洪水已达桥台的桥梁，必须进行桥台冲刷计算。
4、在山区河流上，桥头路堤及锥体均不应进入洪水河槽（包括边滩）。
5、在流冰的河流上应根据流冰水位、冰块大小、流冰方向及破冰措施，考虑桥孔布置及适当加大流冰孔净跨，减少冰块对桥墩的撞击和对桥孔的阻塞。
6、斜交桥应按水面坡度及斜交角度分别求出桥两端设计水位，作为检算路肩高程的依据。
7、位于河弯处的桥梁，设计水位应加算河弯超高值。
8、山前区宽浅河流平均水深小于1.0m时，容许冲刷系数可大于1.4。
9、桥台锥体坡脚处建桥前的天然流速，一般不宜大于2.0m/s，否则应增加桥长。
（二）桥梁布置一般原则
1、桥梁长度不能单纯按流量来决定，要综合考虑桥头线路的技术经济条件。
当桥头路堤占用农田较多，且需大量土方或远运填料数量较大时，应适当延长桥孔。
一般情况下，应避免高桥台和大锥体。
2、桥涵形式适当注意美观，与周围环境融合；桥涵孔径酌留余量，以满足地方今后发展的需要。
3、桥涵式样、孔跨应根据稳定后的线路平纵断面、地质资料，立交、灌溉、管线协议，在勘测资料的基础上确定。
4、计算立交桥净高时，无论铁路在上在下，均应考虑墩台沉降及铁（道）路抬高的可能，酌留0.1～0.2m余量。
5、当跨越的铁路或道路位于曲线时，立交桥下净空除按铁路或道路的曲线规定加宽外，还应考虑超高的影响。
同时还应考虑铁（道）路纵坡的影响。
6、山区地形复杂，地面纵横坡陡峻，桥梁布置应注意桥基和山体的稳定性，尽量避免在山坡堆积层上布置墩台。
7、墩台位置及基础埋深应综合确定，防止基础悬空，或地基软硬不一。
8、山区河沟即使流量不大，水位不高，但因流速较大，水流对桥墩的冲刷和滚石的撞击作用很强，因此深谷河沟中应尽量少设桥墩。
如不能避免时应注意基础须有足够的埋置深度。
9、墩台设置应注意土体稳定，相邻两墩台的基底高程，不宜相差过大，建在非岩石地基上的明挖基础，相邻两基础底相互之间的连线与水平线的夹角不得大于土的内摩擦角，并不得大于30度。
10、桥梁跨越断裂带时，尽量以简支结构跨越，断裂带内不得设置桥墩，应一跨而过。
11、跨路进行净空捡算时应检查吊篮是否影响净空。
如影响净空取消道路侧吊篮。
12、除受控制点影响外，尽量按等跨布置。
13、桥梁台后过渡段内不宜设置道岔，布孔时应尽量避免这种情况。
14、六度震区的重要桥梁（混凝土简支梁跨度≥48m、混凝土连续梁主跨≥80m、墩高≥40m及其它技术复杂、修复困难的桥梁），当场地土类别为ⅲ、ⅳ类时，应按七度震区采取抗震措施。
（三）曲线和坡道上布置原则
1、曲线上桥梁的中心线一般采用平分中矢布置。
2、多线桥采用扇形布置。
3、在曲线布置时（尤其是多线），应注意检查曲线内侧梁最外边缘的距离是否满足最小梁缝值要求。
4、站内多线桥位于曲线时，首先应根据地面横坡情况确定是设计为数个单线桥还是数个双线桥，然后在此基础上进行曲线布置。
5、桥台平置保证最低处轨底至台顶70cm。
6、下坡端桥台为保证前墙顶与梁顶之间空隙符合规定尺寸，应计算该处的梁缝增值。
一般情况下，铁路桥涵设计的原则大致如此，但是不同的项目中铁路桥梁设计根据情况还有其他不同的要求，因此设计原则也需根据实际情况进行变通处理。
参考文献：
[1]《铁路桥涵设计基本规范》（tb10002·1—2005）.
[2]《铁路桥梁钢结构设计规范》（tb10002·2—2005）.
[3]《铁路桥涵地基和基础设计规范》（tb10002·5—2005）.
[4]《铁路工程抗震设计规范》（gb50111-2006）（2009版）.。
