第十六章第1节电压 人教版 九年级全一册 物理 教案

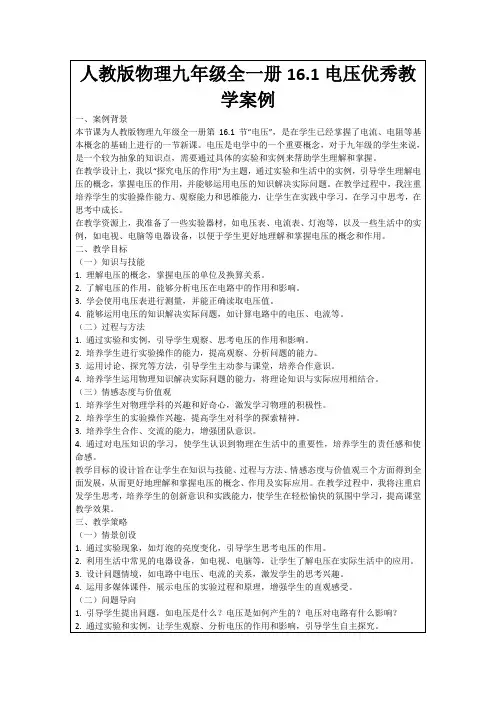

人教版物理九年级全一册16.1电压优秀教学案例
1.介绍电压的概念、单位及换算关系，如电压的定义、单位是伏特（V），1kV=1000V等。
2.通过实验和实例，讲解电压的作用和影响，如电压使电路中的电流流动，电压的高低影响灯泡的亮度等。
3.教授电压表的使用方法，如如何正确连接电压表、如何读取电压值等。
4.阐述电压在实际生活中的应用，如家庭电路的电压、手机电池的电压等。
四、教学内容与过程
（一）导入新课
1.利用多媒体课件展示实验现象，如灯泡的亮度变化，引导学生思考电压的作用。
2.提出问题：“你们在生活中是否遇到过电器设备不工作的现象？这是为什么？”让学生结合生活经验，初步了解电压的概念。
3.回顾已学知识，如电流、电阻等，引导学生发现电压与这些概念之间的联系。
4.宣布本节课的主题：“电压”，激发学生的学习兴趣。
5.安全教育与人文关怀：在教学过程中，教师强调电压的安全问题，如避免触电、短路等，体现了对学生的人文关怀。同时，通过引导学生关注家庭电路的电压等实际问题，培养学生的责任感和使命感。
本节课的教学案例亮点体现了教学的实践性、探究性、启发性和安全性，注重培养学生的实践能力、团队精神、思考能力和安全意识。在教学过程中，教师充分关注学生的个体差异，调动学生的积极性，使学生在主动参与的过程中获得知识和技能的提升，培养学生的情感态度和价值观。
3.鼓励学生进行自主学习，查找相关资料，拓宽知识面。
4.提醒学生在完成作业的过程中，注意电压的安全问题，如避免触电、短路等。
教学内容与过程的设计旨在让学生在导入、讲授、讨论、总结和作业等环节中，系统地学习和掌握电压的知识，培养学生的实验操作能力、观察能力、思考能力和创新能力。教师要关注学生的个体差异，充分调动学生的积极性，使学生在主动参与的过程中获得知识和技能的提升，培养学生的情感态度和价值观。
人教版九年级物理全一册16.1电压优秀教学案例
一、案例背景
在我国初中物理教育中，电压作为电学的基础概念，对于九年级学生来说是一个重点和难点。人教版九年级物理全一册16.1节主要围绕电压展开，介绍了电压的定义、单位以及电压与电流、电阻之间的关系。为了让学生更好地理解和掌握电压相关知识，本教学案例将结合生活实际，采用探究式教学方法，引导学生从实践中发现电压的奥秘。
（四）反思与评价
在教学的最后阶段，我将引导学生进行反思和评价。首先，让学生回顾自己在学习电压知识过程中的收获和不足，鼓励他们主动发现问题，总结经验教训。其次，组织学生进行相互评价，让他们从同伴的角度了解自己的优点和需要改进的地方。此外，教师还要对学生的学习过程和成果进行全面评价，关注学生的知识掌握、技能提升、情感态度和价值观的培养。
（二）问题导向
在教学过程中，我将采用问题驱动的教学方法，引导学生围绕电压相关的问题进行思考和探究。针对电压的定义、单位、电压与电流、电阻的关系等方面，设计一系列具有启发性的问题，让学生在解答问题的过程中，主动运用所学知识，培养他们的分析问题和解决问题的能力。同时，鼓励学生提出自己的疑问，激发他们的求知欲和探究精神。
（二）过程与方法
1.过程方面：通过实验、观察、分析、讨论等教学活动，让学生亲身体验电压的产生和作用，从而深入理解电压的概念和特性。在这个过程中，教师引导学生运用科学方法进行探究，培养学生的实验操作能力和观察能力。
2.方法方面：采用问题驱动的教学方法，激发学生的好奇心和求知欲，引导学生运用已学的知识和方法解决问题。同时，鼓励学生进行合作学习，培养学生的团队协作能力和沟通能力。
（三）小组合作
小组合作是本章节教学的重要策略。我将根据学生的学习特点和兴趣，将他们分成若干小组，每组4-6人。在小组内，学生可以相互讨论、分享想法，共同完成实验和任务。通过小组合作，培养学生的团队协作能力、沟通能力和共同解决问题的能力。同时，小组之间可以进行竞赛，激发学生的学习积极性，提高课堂氛围。

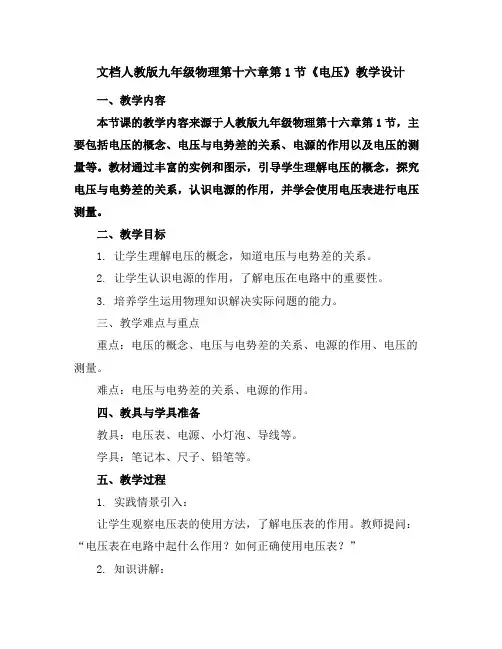

人教版九年级物理第十六章第1节《电压》教学设计
文档人教版九年级物理第十六章第1节《电压》教学设计一、教学内容本节课的教学内容来源于人教版九年级物理第十六章第1节，主要包括电压的概念、电压与电势差的关系、电源的作用以及电压的测量等。
教材通过丰富的实例和图示，引导学生理解电压的概念，探究电压与电势差的关系，认识电源的作用，并学会使用电压表进行电压测量。
二、教学目标1. 让学生理解电压的概念，知道电压与电势差的关系。
2. 让学生认识电源的作用，了解电压在电路中的重要性。
3. 培养学生运用物理知识解决实际问题的能力。
三、教学难点与重点重点：电压的概念、电压与电势差的关系、电源的作用、电压的测量。
难点：电压与电势差的关系、电源的作用。
四、教具与学具准备教具：电压表、电源、小灯泡、导线等。
学具：笔记本、尺子、铅笔等。
五、教学过程1. 实践情景引入：让学生观察电压表的使用方法，了解电压表的作用。
教师提问：“电压表在电路中起什么作用？如何正确使用电压表？”2. 知识讲解：（1）电压的概念：引导学生从电压的定义、单位、符号等方面认识电压。
（2）电压与电势差的关系：通过示例和图示，讲解电压与电势差的概念、计算方法及它们之间的关系。
（3）电源的作用：阐述电源在电路中的作用，引导学生理解电源的重要性。
（4）电压的测量：讲解电压表的使用方法，让学生学会如何测量电压。
3. 例题讲解：出示典型例题，讲解解题思路和方法，让学生学会运用所学知识解决实际问题。
4. 随堂练习：布置随堂练习题，让学生在课堂上完成，检验学习效果。
5. 课堂小结：六、板书设计板书内容：电压的概念电压与电势差的关系电源的作用电压的测量七、作业设计1. 请简述电压的概念及其单位。
2. 请用图示说明电压与电势差的关系。
3. 请阐述电源在电路中的作用。
4. 请正确使用电压表测量电压，并说明测量步骤。
（1）一个电路中，电源电压为12V，一个小灯泡的电压为6V，求电路中的电压损失。
（2）一个电路中，电源电压为24V，电路中有两个电阻，分别为4Ω和8Ω，求电路中的电压。

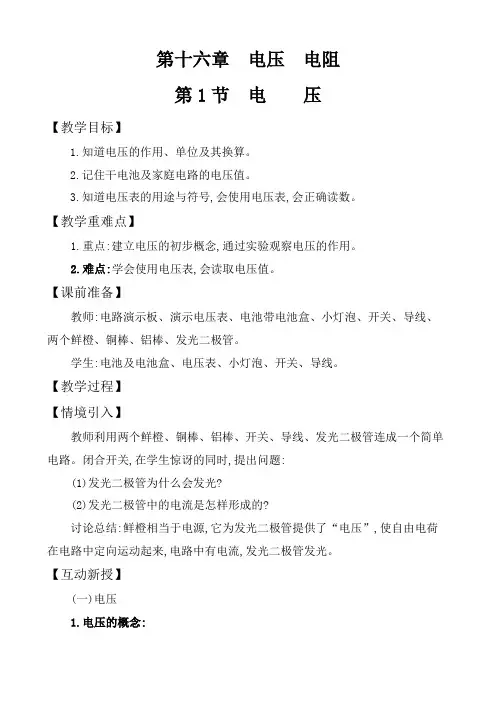

人教版九年级上册物理第十六章《电压 电阻》第一节《电压》教案
第十六章电压电阻第1节电压【教学目标】1.知道电压的作用、单位及其换算。
2.记住干电池及家庭电路的电压值。
3.知道电压表的用途与符号,会使用电压表,会正确读数。
【教学重难点】1.重点:建立电压的初步概念,通过实验观察电压的作用。
2.难点:学会使用电压表,会读取电压值。
【课前准备】教师:电路演示板、演示电压表、电池带电池盒、小灯泡、开关、导线、两个鲜橙、铜棒、铝棒、发光二极管。
学生:电池及电池盒、电压表、小灯泡、开关、导线。
【教学过程】【情境引入】教师利用两个鲜橙、铜棒、铝棒、开关、导线、发光二极管连成一个简单电路。
闭合开关,在学生惊讶的同时,提出问题:(1)发光二极管为什么会发光?(2)发光二极管中的电流是怎样形成的?讨论总结:鲜橙相当于电源,它为发光二极管提供了“电压”,使自由电荷在电路中定向运动起来,电路中有电流,发光二极管发光。
【互动新授】(一)电压1.电压的概念:关于电压学生并不陌生,老师可以询问:平时我们使用的一节干电池电压是多少?我们家庭电路中的电压是多少?学生讨论:一节干电池电压是1.5伏,家庭电路电压是220伏。
教师:那么电压有什么作用呢?多媒体展示:问题:两个连通的容器,现在有水位差,我们把它叫水压,阀门关闭时,导管有没有水流?打开阀门,导管中会怎样?若水位差越大,水流会怎样?学生交流讨论很容易的回答:阀门关闭,没有水流,打开阀门,有水流,并且水位差越大,水流越大。
教师总结:水压是形成水流的原因。
电压与水压类似,电压是形成电流的原因。
正是因为电路中有电压,所以才会形成电流。
实验探究:学生利用手中的器材组成电路,观察灯泡的亮度。
学生交流讨论:电路用一节干电池作电源时,灯泡较暗,用两节干电池作电源时,灯泡较亮。
电源电压的高低不同,小灯泡的亮度不同,电源电压越高,小灯泡越亮。
2.电压的符号和单位:学生自读教材内容,说出电压的符号和单位。
电压通常用“U”表示,它的单位是伏特,简称伏,符号V。

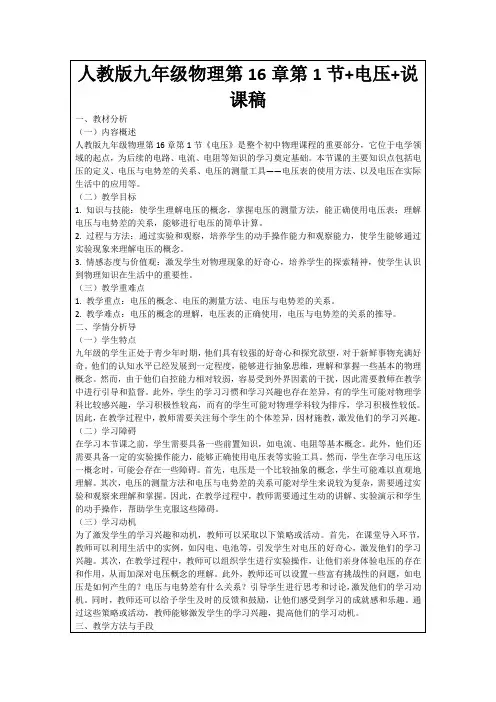

人教版九年级物理第16章第1节+电压+说课稿
在新知讲授阶段，我会采取逐步呈现知识点的方式，引导学生深入理解电压的概念。首先，我会通过生动的讲解，介绍电压的定义、单位、符号等基本知识。然后，我会通过实验演示和学生的动手操作，让学生亲身体验电压的存在和作用。接着，我会讲解电压与电势差的关系，并通过实验和观察来验证这一关系。最后，我会介绍电压的测量工具——电压表的使用方法，并进行实验演示。通过这种方式，我可以帮助学生逐步理解和掌握电压的相关知识。
（二）教学目标
1.知识与技能：使学生理解电压的概念，掌握电压的测量方法，能正确使用电压表；理解电压与电势差的关系，能够进行电压的简单计算。
2.过程与方法：通过实验和观察，培养学生的动手操作能力和观察能力，使学生能够通过实验现象来理解电压的概念。
3.情感态度与价值观：激发学生对物理现象的好奇心，培养学生的探索精神，使学生认识到物理知识在生活中的重要性。
五、板书设计与教学反思
（一）板书设计
我的板书设计将注重清晰、简洁和有助于学生把握知识结构。布局上，我会将板书分为几个部分，包括电压的定义、电压与电势差的关系、电压表的使用方法等。主要内容将包括电压的基本概念、电压的计算公式、电压表的操作步骤等。风格上，我会采用简洁明了的字体和图表，以及生动的图示和示意图，以帮助学生更好地理解和记忆。板书在教学过程中的作用是提供一个直观、有序的知识呈现方式，帮助学生梳理和巩固所学内容。为确保板书清晰易懂，我会注意字迹工整、图示清晰，并在必要时进行适当的解释和说明。
（三）学习动机
为了激发学生的学习兴趣和动机，教师可以采取以下策略或活动。首先，在课堂导入环节，教师可以利用生活中的实例，如闪电、电池等，引发学生对电压的好奇心，激发他们的学习兴趣。其次，在教学过程中，教师可以组织学生进行实验操作，让他们亲身体验电压的存在和作用，从而加深对电压概念的理解。此外，教师还可以设置一些富有挑战性的问题，如电压是如何产生的？电压与电势差有什么关系？引导学生进行思考和讨论，激发他们的学习动机。同时，教师还可以给予学生及时的反馈和鼓励，让他们感受到学习的成就感和乐趣。通过这些策略或活动，教师能够激发学生的学习兴趣，提高他们的学习动机。

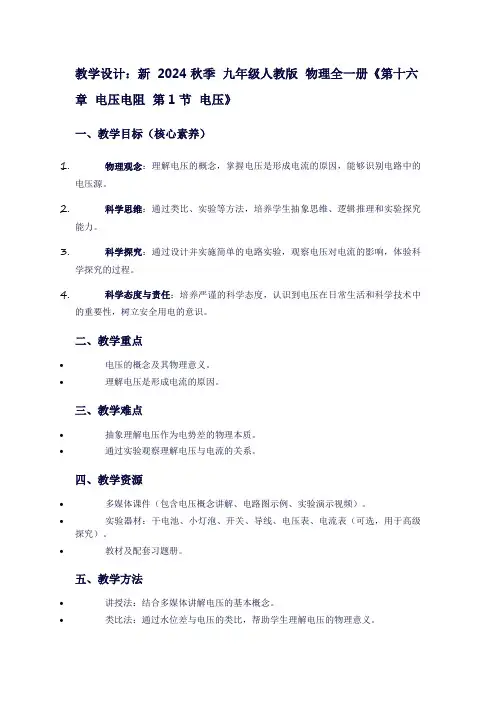

新2024秋季九年级人教版物理全一册《第十六章电压电阻第1节电压》
教学设计：新2024秋季九年级人教版物理全一册《第十六章电压电阻第1节电压》一、教学目标（核心素养）1.物理观念：理解电压的概念，掌握电压是形成电流的原因，能够识别电路中的电压源。
2.科学思维：通过类比、实验等方法，培养学生抽象思维、逻辑推理和实验探究能力。
3.科学探究：通过设计并实施简单的电路实验，观察电压对电流的影响，体验科学探究的过程。
4.科学态度与责任：培养严谨的科学态度，认识到电压在日常生活和科学技术中的重要性，树立安全用电的意识。
二、教学重点•电压的概念及其物理意义。
•理解电压是形成电流的原因。
三、教学难点•抽象理解电压作为电势差的物理本质。
•通过实验观察理解电压与电流的关系。
四、教学资源•多媒体课件（包含电压概念讲解、电路图示例、实验演示视频）。
•实验器材：干电池、小灯泡、开关、导线、电压表、电流表（可选，用于高级探究）。
•教材及配套习题册。
五、教学方法•讲授法：结合多媒体讲解电压的基本概念。
•类比法：通过水位差与电压的类比，帮助学生理解电压的物理意义。
•实验探究法：通过电路实验，观察电压对电流的影响，加深对电压概念的理解。
•讨论交流法：组织学生讨论电压在实际生活中的应用，促进知识迁移。
六、教学过程1. 导入新课•生活实例引入：展示手电筒、遥控器等日常用品，提问：“这些电器是如何工作的？是什么力量驱动了电流？”引出电压的概念。
2. 新课教学2.1 电压的概念•讲解：介绍电压是电路中电势能的差异，是形成电流的原因。
通过水位差与电压的类比，帮助学生理解电压的物理意义。
•多媒体展示：展示电路图，标注电压源，说明电压在电路中的作用。
2.2 电压的测量•介绍仪器：简要介绍电压表的使用方法，强调电压表并联在电路中测量电压。
•模拟实验（或视频播放）：演示使用电压表测量干电池两端电压的过程，记录数据并分析。
2.3 电压与电流的关系•理论阐述：解释在电阻一定的情况下，电压越大，电流越大；电压越小，电流越小。
人教版物理九年级第十六章第1节《电压》优秀教学案例
案例中设计了具有启发性的问题，引导学生主动思考、探究电压相关知识。问题导向教学有助于培养学生的逻辑思维能力和解决问题的能力，使他们在探讨问题中深入理解电压的本质。
（三）小组合作学习，提高学生团队协作能力
本案例注重小组合作学习，让学生在讨论、交流中共同完成学习任务。这种教学策略有助于培养学生的团队协作能力、沟通能力和创新能力，使他们在合作中共同成长。
3.学会使用电压表测量电压，并能解释实际电路中的电压现象；
4.培养学生的实验操作能力、观察分析能力和团队合作精神。
本案例以实用性和趣味性为原则，旨在让学生在轻松愉快的氛围中学习物理，激发他们对科学的热爱和探索精神。
二、教学目标
（一）知识与技能
1.知识目标：通过本节课的学习，学生能够理解电压的概念，掌握电压的符号、单位及其换算，了解常见电压值。此外，学生应掌握电压与电流之间的关系，理解欧姆定律的内涵，并能运用其解决实际问题。
2.技能目标：学会使用电压表测量电路中的电压，并能正确读取数据。通过实验操作，培养学生的动手能力，提高他们在实际操作中发现问题、解决问题的能力。
（二）过程与方法
1.过程目标：引导学生通过观察、实验、讨论等环节，主动探究电压与电流之间的关系，培养他们的观察能力、思考能力和团队合作精神。
2.方法目标：运用比较、分析、归纳等科学方法，帮助学生建立电压与电流之间的关系，提高他们运用物理知识解决实际问题的能力。
1.探究电压与电流之间的关系，总结欧姆定律；
2.使用电压表测量电路中的电压，并进行分析；
3.讨论电压在实际电路中的应用，提出创新性建议。
小组合作有助于培养学生的团队协作能力、沟通能力和创新能力，提高他们的学习效果。
人教版九年级物理第十六章16·1《电压》 教案
教材简析：
类比水压形成水流的过程来学习电压，学生较容易接受电压这一抽象的概念；类比电流表的使用方法，阅读说明书容易总结出电压表的4条使用方法。有难度的是练习判断电压表测的是电路中哪部分的电压。
教学目标：知识与技能：1.初步认识电压，知道电压的作用，电源是提供电压的装置。
记忆
反馈检测
小循环2：电压表使用方法
类比电流表，结合说明书学习电压表使用方法
总结电压表使用方法
演示：电压表的使用方法
类比电流表读数方法总结电压表读数方法并练习读数
反馈练习二练习
课堂
教学
子
系统
分：小循环多反馈模式
小循环3：学生实验
学生实验：
动手测量用电器两端的电压和电源两端的电压。
知道电压的单位：伏、千伏、毫伏。
2.会连接电压表，会读电压表。
过程与方法：通过观察小灯泡亮度的变化，获得电路中电流的强弱的信息。
情感态度与价值观：通过对学生正确使用电压表技能的训练，使学生会阅读说明书，
并养成严谨的科学态度和工作作风。
教学重难点：重点：1.会使用电压表，会读数。
2.能正确知道电压的含义及作用。
难点：判断电压表测的是电路中哪部分的电压
教（学）具准备：多媒体课件、白板、小灯泡、开关、电源、导线、电压表。
教学过程
自我修改
教学子系统
五环节
教学过程
学生活动
课前
准备
子
系统
整
出示本节目标。
确立目标
分：小循环多反馈模式
小循环1：电压
提出问题引发学生思考；
类比水压引入电压的学习；
电压新知识
反馈练习一
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16.1电压教案教学目标一、知识目标1.初步认识电压，知道电压的作用.电源是提供电压的装置.2.知道电压的单位,能对电压的不同单位进行换算.3.记住干电池、家庭电路及人体安全电压的电压值.4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数.二、能力目标通过实验观察小灯泡亮度的变化,获得电路中电流的强弱信息,使学生具有初步的观察能力、分析和推理的能力.教学重点建立电压的初步概念;通过实验观察理解电压的作用.教学难点电压表的正确选择、连接及读数.教学方法实验法、观察法.教具准备干电池若干、灯座、小灯泡、开关、导线若干、电压表、电流表、投影仪、家用手电筒.课时安排 1课时教学过程一、引入新课1、提出问题：电与我们的生活息息相关.“电压”这个词听起来也不陌生.同学们知道哪些知识与电压有关呢?例：手电筒里电池有电压,电压值是1.5 V.电子表和电动玩具车里用的电池也有电压.高压线上有电压,人不能靠近.到底什么是电压?电压是哪来的?同学们说得都很好.下面我们一起来探究什么是电压.二、进行新课［探究］什么是电压?利用课件的仿真实验，把电流类比为水流，电压类比为水压再请两位同学在黑板上画出串联电路图并利用干电池、小灯泡及导线、开关连接串联电路.电路检查无误后,闭合开关,请同学们观察.小灯泡发光.取走干电池,补上一段导线,再闭合开关,请同学们观察.小灯泡不亮.导线和灯丝都是金属制成的,不是有大量自由移动的电子吗?为什么灯不发光呢?只有电子产生了定向移动,才能形成电流,小灯泡才会发光.取走电源,换上导线,导线中虽然有大量的自由电子,但不发生“定向”移动,所以没有电流,小灯泡不亮.。
电路中必须有电源,才能使电路中的自由电子产生定向移动,电路中才会有电流.也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动.我们就把电源两极间的这种作用称为“电压”.课件显示：电压是使电路中形成电流的原因,而电源是提供电压的装置.［想想做做］改变电路中接入的电池的多少,请同学们仔细观察,灯泡的亮度相同吗?接入电路中的电池不同时,灯泡的亮度不同.接入两节电池时比用一节电池时灯亮.这样的现象说明了什么问题呢?用一节电池做电源和两节电池做电源的电压不同,不同的电压产生的效果不同.电源的电压越大,电路中的电流就越大,灯泡就越亮.同学们精彩的回答,说明大家对电压的概念已有所掌握.哪位同学还知道电压的代表符号及单位是什么?电压的符号是“U”.电压的单位是“伏特”，简称为“伏”，单位符号是“V”.电压常用的单位还有：“毫伏（mV）”“微伏（μV）”“千伏（kV）”它们之间的换算关系是：1 kV=103 V 1 mV=10-3 V 1 μV=10-6 V.请同学们打开课本P5，阅读书中小数据，了解常见电压值，记住干电池的电压值.人体安全电压值及家庭电路的电压值.将数据中以千伏、毫伏为单位的数值化成以伏特为单位，以伏特为单位的数值化成以千伏或毫伏为单位.［同学们练习，教师巡视］同学们已经知道电池有电压，在闪电的云层间也会有很高的电压，以前的学习中大家还了解过“生物电”，生物体内也会产生电压吗？同学们在课后也可以查阅有关的资料了解相关的内容.通过大家的努力,我们对电池及电压已有所了解.如果老师现在有几节不同的电池,由于不小心将电池上标定的电压值磨掉了看不清楚,但必须知道其电压值是多少,大家可以帮助我吗?找到和老师的电池相同的电池,看看上面标的值是多少.用电压表测量电池的电压.大家的主意不错.电路中电流的大小用电流表测量，电压的大小可以用电压表来测量.但是,什么样的表是电压表呢?请一位同学从这几块表中选出电压表，并说出选择的依据.表盘上标有字母“V”的就是电压表.因为电流的单位是安培（A），标有“A”的是电流表.电压的单位是伏特（V），标有“V”的就是电压表.肯定学生的回答，并进一步向同学们介绍电压表的分类，如演示用表、学生用表等. 同学们一定还记得电流表在电路图中的符号，电路图中电压表又该如何表示呢？电压表符号应该是.［课件］“电压表”请同学们观察如投影所示的电压表，根据以前学过的电流表的知识，认识电压表.①该电压表的零刻度线在表盘的最左端.②该电压表有三个接线柱，两个量程.一个公共的“-”接线柱和两个“+”接线柱.③使用“-”和“3”两个接线柱时，量程是3 V，刻度盘上每一大格表示“1 V”，每一小格表示“0.1 V”；使用“-”和“15”两个接线柱时，量程是15 V，刻度盘上每一大格表示“5 V”，每一小格表示“0.5 V”.④电压表中间的旋钮可以调零.同学们已经认识了电压表.该怎样用它来测量，如何使用电压表呢？请同学们仔细阅读教材“使用说明书”，回答书中提出的问题，总结出电压表使用的一般规则.教师指导学生阅读“使用说明书”，提醒同学们不需要读懂说明书中的所有内容.问题（1）：电压表应该和被测用电器怎样连接？具体接法是什么？用直流电压表测量某元件两端电压时应与这个元件并联.具体的接法是：标有“+”号的接线柱应靠近电源的正极，标有“-”号的接线柱要靠近电源的负极.教师通过引导应使学生明白：双量程电压表的三个接线柱中有一个是公共的接线柱标有“+”或“-”.如公共接线柱标出的是“+”则剩下的两个接线柱皆为“-”接线柱；如果公共接线柱标出的是“-”，则剩下的两个接线柱皆为“+”接线柱.问题（2）：如何确定电压表要使用的量程？电压表的量程必须大于被测电路两端的电压.如果能判定被测电压不超过15 V，可以先用“0~15 V”的量程测；如果测出的电压不超过3 V，可以改接“0~3 V”的量程，提高测量的准确性.同学们知道了怎样使用电压表.现在请两位同学将电压表接入我们开始连接的串联电路，测量小灯泡两端的电压.另两位同学一起在原来画出的电路图上加入电压表，并在图中标出电压表的“+、-”接线端.［投影］接入电压表后的电路.全体同学认真检查.电路无误后合上开关，观察电压表的示数.电压表的示数是多少？如何读数呢？电压表的指针向右偏得越多，表示电压越高.读数时，首先应该看清选用了电压表的哪个量程，知道满刻度表示的电压值.第二，要看清该量程下一大格表示的电压值是多少？每一大格又分成了几个小格，每一小格表示的电压值是多少？第三，看清测量时，指针停在哪个大格，哪个小格上.然后读出来.如果指针没有指在刻度线上，而是指在两刻线之间，该如何读数呢？电流表、电压表都不需要估读.测量时，指针的位置离哪条刻线近，就按哪条刻线算.［投影］1.如果正、负接线柱接反了，会出现什么现象？2.如果被测电压超过了电压表的量程会出现什么现象？3.如果事先不能估计被测电压的大小，应怎样选择量程？如果正、负接线柱接反了，指针会反向偏转，即向没有刻度的方向偏转.如果被测电压超过了电压表的量程，电压表的指针可能会超出刻度盘上的刻度线.经过大家的讨论并结合演示（注意不允许学生效仿），肯定同学们的回答.强调这两种情况的后果是不仅测不出电压值，电压表的指针还会被打弯甚至损坏电表.在事先不能估计被测电压的情况下，可以用“试触”的办法来选择量程.连接好电路后，在合上开关时轻轻接触一下就断开，同时观察电压表指针的偏转情况.如偏转过激，指针超出了表盘刻度线，则电压表量程太小，应换用较大量程;如果电压表指针偏转角度太小，则电压表量程太大，应换用小量程.“试触”的方法在电学中很重要，利用试触的方法不仅可以选择电压表的量程，还可以判断电源的正负极；判断电压表正、负接线柱连接是否正确.（结合学生画出的正确的电路及电路图）说明：像这样将电池的正极和负极依次连接起来就叫电池的串联.这几个电池合在一起叫电池组.余下的一个正极和一个负极就是电池组的正极和负极.根据以前学过的知识，同学们可以探讨什么是电池的并联请同学们分组测量每节电池的电压和电池组的电压，并找出它们之间的关系.用电压表测电池的电压，就要把电压表并联在电池两端.电压表可以不经用电器直接连到电源的正负极上吗？这位同学的问题非常好.这种认真的态度很值得我们大家学习.电压表可以直接连接在电源的两极上.这也正是电压表与电流表使用中的一个区别.学生操作，教师巡视指导，操作完毕，各组汇报实验结果.第一组：用两节电池，每节电池电压是1.5 V，电池组电压为3 V.第二组：用三节电池，每节电池电压是1.5 V,电池组电压是4.5 V.第三组：…根据各组的实验结论，谁能总结出电池电压和电池组电压之间的关系？串联电池组的电压，等于各个电池电压之和.同学们的表现非常棒.课后同学们还可以再比较电池的倒接和顺接究竟有什么不同，电池“并联”成电池组电压会怎样变.现在请同学们一起来小结本节内容.三、小结课件有四、动手动脑学物理1.连接图如下：连接过程中要注意电压表的正、负接线柱以及量程的选择要正确.也可以换用其他电器进行练习.2.如下图，将图中连接正（或负）接线柱的导线松开，将电压表正（或负）接线柱的塑料帽扭下来露出接线的金属柱.用导线（线芯的金属丝）迅速碰撞电压表的金属柱，观察电压表指针偏转情况.若电压表反偏，说明电压表正接线柱接的是电源的负极，电压表负接线柱接的是电源的正极.若电压表正偏，说明电压表正负接线柱连着的分别是电源的正负极.这就是用“试触”法判电源极性.也可以用“试触”法来判断电表接入量程的大小是否合适，这种方法在实验中经常要用到.3.如图：甲连接的是0~3 V的量程，最小刻度是0.1 V，所以甲的读数为2 V；乙中连接的是0~15 V的量程，最小刻度是0.5 V，因此乙读数为12.5 V；丙中连接着小量程，其读数为0.1 V×6=0.6 V.4.这位同学连接的电路，测量的是两只灯泡的总电压，而不是左边灯泡的电压.正确的连接如下图：。
