山东交通学院成人高等教育期末考试道路勘测设计复习题
《道路勘测设计》复习题A
7月无纸化考试复习专用
一、单选题
1．对于设计速度为60km/h的公路，同向曲线间的最小直线长度宜不小于为（）。
A 120m
B 200m
C 360m
D 400m
参考答案：C
知识点：第三章
难度：2
解析：规范规定同向曲线建的最小长度宜不小于6V（m）
2．在线形设计时，车座数小于或等于19座的客车和载质量≤2t的货车车辆折算系数为（）。
A 0.5
B 1.0
C 1.5
D 2.0
参考答案：B
知识点：第一章
难度：2
解析：规定
3. 新建高速公路和一级公路（整体式路基）采用（）作为设计高程。
A 中央分隔带的外侧边缘高程
B 未设超高、加宽前的路基外边缘高程
C 中央分隔带的内侧边缘高程
D 设置了超高、加宽后的路基外边缘高程
参考答案：A
知识点：第五章
难度：2
解析：规定
4．在地形平坦，视线开阔，路线受限不十分严，而且路线位置能由明确的地面目标来决定的地区，可采用（）确定路线。
A 拨角法
B 坐标法
C 穿线交点法
D 直接定交点法
参考答案：D
知识点：第六章
难度：2
解析：规定
5．缓和坡段的纵坡应（）。
A不大于3% B 大于3%
C不小于3% D 小于3%
参考答案：A
知识点：第四章
难度：2
解析：规定
山东交通学院毕业论文设计要求规范
交通学院毕业设计（论文） 资料装订规 毕业设计（论文）资料容及装订要求如下： 1、选用交通学院统一印制的资料袋。 2、任务书（含任务要求、开题报告、过程检查记录、指导教师评语、评阅人评语、答辩委员会意见及成绩）。 3、学生毕业设计（论文）全部容。 （1）毕业设计说明书或论文（顺序依次为：封面、中文摘要/关键词、外文摘要/关键词、目录、前言、正文、结论、致、参考文献和附录、封底）。 （2）全部图纸或调研报告。 4、外文翻译原文、译文。
交通学院本科生毕业设计（论文） 写作格式 一、基本结构 毕业论文或设计说明书应由题目（标题）、摘要、目录、前言（引言）、正文、结论、致、参考文献和附录等部分构成。 （一）毕业论文的结构 1、题目：即标题，它的主要作用是概括整个论文的中心容。题目要确切、恰当、鲜明、简短、精炼。题目一般不超过20个字，可以使用主副标题。 2、摘要：摘要是论文的高度概括，是长篇论文不可缺少的组成部分。要求用中、英文分别书写，一篇摘要应不多于300字，要注明3—5个关键词。 3、目录：反映论文的纲要。目录应列出通篇论文各组成部分的大小标题，分别层次，逐项标明页码，并包括注明参考文献、附录、图版、索引等附属部分的页次，以便读者查找。 4、前言：前言是相当于论文的开头，它是三段式论文的第一段（后二段是本论和结论）。前言与摘要不完全相同，摘要要写得高度概括、简略，前言稍加具体一些，文字以1000字左右为宜。前言一般应包括以下几个容：（1）为什么要写这篇论文，要解决什么问题，主要观点是什么。（2）对本论文研究主题围已有文献的评述（包括与课题相关的历史的回顾，资料来源、性质及运用情况等）。（3）说明本论文所要解决的问题，所采用的研究手段、方式、方法。明确研究工作的界限和规模。（4）概括本课题研究所取得的成果及意义。 5、正文：论文的正文是作者对自己的研究工作详细的表述。应包括以下容：（1）理论分析部分：详细说明所使用的分析方法和计算方法等基本情况；指出所应使用的分析方法、计算方法、实验方法等哪些是已有的，哪些是经过自己改进的，哪些是自己创造的，以便指导教师审查和纠正，篇幅不宜过多，应以简练、明了的文字概略表述。（2）用调查研究的方法达到研究目的的，调查目标、对象、围、时间、地点、调查的过程和方法等，一定要简述。对调查所提的样本、数据、新的发现等则应详细说明。（3）结果与讨论应恰当运用表和图作结果与分析。论文字数应不少于1.5万字。 6、结论：结论包括对整个研究工作进行归纳和综合而得出的结论。结论集中反映作者的研究成果，表达作者对所研究课题的见解和主，是全文的思想精髓，一般写的概括、篇幅较短。撰写时应注意以下几点：（1）结论要简单、明确。在措辞上应严密，容易理解。（2）结论应反映个人的研究工作，属于前人和他人已有过的结论可少提。（3）要实事
(完整版)道路勘测设计期末考试试卷(B)卷及答案
道路勘测设计期末考试试卷(B)卷及答案 一、名词解释（3×5=15分） １．缓和曲线２．纵断面３．横净距４．选线５．渠化交通 二、填空（15分，每空0.5分） 1．道路勘测设计的依据有、、、。 2．平曲线中圆曲线的最小半径有、、。 3．纵断面设计线是由和组成。 4．有中间带公路的超高过渡方式有、、。 5．公路选线的步骤为、、。 6．沿河线路线布局主要解决的问题是、、。 7．纸上定线的操作方法有、。 8．平面交叉口可能产生的交错点有、、。 9．平面交叉口的类型有、、、 10．交叉口立面设计的方法有、、三种。三、判断、改错（20分，判断0.5分，改错1.5分） 1．各等级公路的设计速度是对车辆限制的最大行驶速度。（） 2．《公路设计规范》推荐同向曲线间的最小直线长度必须大于6V（m）；反向曲线间的最小直线长度必须大于2V（m）。（） 3．某S型曲线，平曲线1的圆曲线半径R 1=625m，缓和曲线长度L s1 =100m；平曲线2的圆曲线 半径R 2=500m，缓和曲线长度L s2 =80m，则其回旋线参数A 1 / A 2 =1.5625。（） 4．某二级公路设计速度V=80Km/h，缓和曲线最小长度为Ls min =70m ，则不论平曲线半径的大小，缓和曲线长度均可取70m。（） 5．对于不同半径弯道最大超高率i h 的确定，速度V为设计速度，横向力系数μ为最大值。（）6．越岭线纸上定线中，修正导向线是一条具有理想纵坡，不填不挖的折线。（） 7．纵坡设计中，当某一坡度的长度接近或达到《标准》规定的最大坡长时，应设置缓和坡段。缓和坡段的纵坡应不大于3%，但其长度不受限制。（） 8．越岭线的垭口选定后，路线的展线方案就已确定；过岭标高与展线方案无关，仅影响工程数的量的大小。（） 9．环形交叉口，对于圆形中心岛半径的确定，是按照环道上的设计速度来确定。（）
道路勘测设计课程设计报告
学号082***** （道路勘测课程设计） 设计说明书 山区道路设计 题目） 1#-20# 起止日期：2011 年 6 月27 日至2011年7 月2 日 学生姓名XXX 班级**交通*班 成绩 指导教师(签字) XXX XXX 土木工程学院 2011 年7月2 日
目录 课程设计任务书 (2) 一、本道路修建的目的 (5) 二、本路1#-20#所经地区的自然情况特征与分析 (5) 三、各项工程涉及意图及根据 (5) 四、与本工程有关的其他工程配合与协议事项 (5) 五、对日后顶测、施工、养护的建议与要求 (5) 六、路线方案优缺点的说明与分析 (5) 七、设计方法与步骤 (5) 1确定公路等级 (5) 2选定路线技术标准 (6) 3纸上定线 (6) 4纵断面设计 (7) 5路基横断面设计 (7) 6弯道细部设计 (7) 7JD1的曲线要数计算 (8) 8竖曲线要数计算 (10) 9土石方计算与调配 (10) 八、参考文献 (10) 九、设计方案比较 (12)
天津城建大学 课程设计任务书 2010 —2011 学年第2 学期 土木工程学院交通工程专业 课程设计名称：道路勘测设计 设计题目：山区道路设计（起讫点） 完成期限：自2011 年 6 月27 日至2011 年7 月 2 日共 1 周 《道路勘测设计》课程设计任务书 一、设计课题：山区公路路线设计 二、设计内容：按任务书指定控制点进行纸上定线，平面设计、纵断面设计、横断面设计，土石方调配与土石方计算；路线方案技术指标论证分析。 三、设计原始资料： 1．设计用1:2000地形图（电子版地形图1:1000）一张,等高线为2米; 2．道路性质与控制点：本路为某矿区通入工业基地跨越重丘区一段路线，图示控制点（学生的起讫点）是不同路线方案的中间控制点（应以起讫点的位置和标高控制路线设计）; 3．交通运输情况：主要为解决解放牌汽车运输，现年平均交通量600辆/日,平均年增长率为7%.按15年远景规划; 4．自然条件：本路线一端接山区，另一端为微丘地形，中间为重丘过渡段，（即本课题设计路段），该段地质情况基本稳定，除地表0.5-1.0米风化土层外，下部为石灰岩，地下水位一般较深,对路基与边坡稳定性影响不大。 四、设计应完成的主要任务： 1．公路技术等级拟定； 2．路线技术标准选定；
东营港区防波堤——山东交通学院毕业设计
目录 前言 (1) 1设计背景 (3) 1.1工程概述 (3) 1.2设计原则 (3) 1.3设计依据 (3) 1.4设计任务 (4) 2设计资料 (5) 2.1地理位置 (5) 2.2自然条件 (5) 2.2.1气象 (5) 2.2.2水文 (6) 2.2.3地形及地貌 (7) 2.2.4地质构造 (7) 2.2.5工程地质条件 (8) 2.2.6水文地质条件 (9) 2.2.7主要工程地质问题 (10) 2.2.8工程地质评价 (13) 3 总平面布置 (14) 3.1防波堤的布置原则 (14) 3.2防波堤轴线的布置原则 (14) 3.3口门的布置原则 (14) 3.4防波堤的布置 (15) 4防波堤结构方案的比选 (16) 5防波堤设计条件 (17) 5.1设计水位 (17) 5.2设计波浪 (17) 5.3地质 (18) 5.4地震 (18) 5.5结构安全等级 (18) 6防波堤尺度拟定 (19) 6.1构造尺度要求 (19) 6.1.1堤顶高程 (19) 6.1.2堤顶宽度 (19) 6.1.3斜坡的坡度 (20) 6.1.4护面块体的支承棱体和肩台 (20) 6.1.5斜坡式防波堤的构造 (20) 6.2断面尺度的确定 (21) 6.2.1胸墙顶高程 (21) 6.2.2堤顶宽度 (23) 6.3护面块体稳定重量和护面层厚度 (23) 6.3.1护面块体稳定重量W (23) 6.3.2护面层厚度 (24) 1
6.3.3垫层块石的重量和厚度h (24) 6.4堤前护底块石的稳定重量和厚度 (24) 6.4.1堤前最大波浪底流速 (24) 6.4.2护底块石的稳定重量和厚度 (25) 6.4.3堤心石设计 (25) 7胸墙的强度和抗滑、抗倾稳定性 (26) 7.1胸墙的作用标准值计算及相应组合 (26) 7.1.1持久组合荷载效应计算 (26) 7.1.2短暂组合（施工期）荷载效应计算 (31) 7.2胸墙的抗滑、抗倾稳定性验算 (33) 7.2.1胸墙的抗滑验算 (33) 7.2.2沿墙底抗倾稳定性验算 (34) 8地基稳定性验算 (35) 8.1 计算原则 (35) 8.2计算方法 (35) 8.3地基稳定性验算 (36) 9地基沉降 (38) 9.1 计算原则 (38) 9.2 计算方法 (38) 结论 (41) 致谢 (43) 参考文献 (44) 附录 (44) 2
道路勘测设计试题库汇编
学习-----好资料 道路勘测设计复习总结 第一章绪论 一、填空题 1、现代交通运输由（铁路、公路、水运）、航空、管道等五种运输方式组成。 2、根据我国高速公路网规划，未来我国将建成布局为“ 7918”的高速公路网络。其中“7918” 是指（七条射线、九条纵线、十八条横线）。 3、《公路工程技术标准》（JTG B01 —2003）规定：公路根据功能和适应的交通量分为（高速 _____________ 公路、一级公路、二级公路、三级公路、四级公路）五个等级。 4、各级公路能适应的年平均日交通量均指将各种汽车折合成（小客车）卫交通量。 5、高速公路为专供汽车（分向、分车道）行驶并应（全部控制）出入的多车道公路。 6、高速公路和具有干线功能的一级公路的设计交通量应按（0）年预测；具有集散功能的 一级公路和二、三级公路的设计交通量应按（15 ）年预测。 7、设计交通量预测的起算年应为该项目可行性研究报告中的（计划）通车年。 8、我国《公路工程技术标准》将设计车辆分为（小客车、载重汽车）和（鞍式列车）三种。 9、设计速度是确定公路（几何线形）的最关键参数。 10、《公路工程技术标准》（JTG B01 —2003）将公路服务水平划分为（四）兰。其中高速、 一级公路以（车流密度）作为划分服务水平的主要指标，设计时采用（二）级。_ 11、《公路工程技术标准》（JTG B01 —2003）规定二、三级公路以（延误率）和（平均运行速度）作为划分服务水平的主要指标，设计时采用（三）级。 12、公路勘测设计的阶段可根据公路的性质和设计要求分为（一阶段设计、二阶段设计）和 （三阶段设计）三种。 二、选择题 1、高速公路和一级公路容许的交通组成是（A ）。 A专供汽车行驶B 专供小客车行驶C 混合交通行驶 2、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（ A ）。 A年平均昼夜交诵量B日平均小时交诵量 C 最大交通量 3、公路设计交通量是指（C ）。 A公路设计时的交诵量B公路竣工开放交通时的交通量 C设计年限末的交通量 4、双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为（ C ）。 A 1000-4000 辆 B 3000-7500 辆 C 5000~15000 辆 5、确定公路等级的重要依据是（B ）。 A设计车辆 B 交通量C 设计车速
道路勘测设计课程设计(2017年度)
长沙理工大学继续教育学院道路勘测设计 课程设计 年级： 专业：土木工程 姓名： 学号： 指导老师： 时间：2017 年月日
目录 课程设计任务书 (1) 1 设计参数 (2) 1.1 控制要素 (2) 1.2平面设计技术指标 (2) 1.3 路线方案的拟定与比较 (4) 1.4道路平面设计 (4) 1.5道路纵断面设计 (5) 2. 设计综合评价及心得体会 (7) 参考文献 (8)
长沙理工大学继续教育学院 课程设计任务书 专业土木工程层次专升本指导老师 课程设计名称道路勘测设计课程代码 课程设计题目道路勘测工程 课程设计依据和设计要求： 1．在给定的地形图上，结合自然条件与给定的道路设计速度，在给定的起终点上进行道路设计。 2．根据课程设计要求的速度，确定道路横断面分幅。 3．完成相应的各种图表和设计说明。 课程设计内容： 1、控制要素 2、平面设计技术指标 3、路线方案的拟定与比较 4、道路平面设计 5、道路纵断面设计 6、道路横断面设计 参考文献： [1] JTG B01-2003，公路工程技术标准[S].北京：人民交通出版社，2004.01 [2] JTG B20-2006，公路路线设计规范[S].北京：人民交通出版社 [3] JTG C10-2007，公路勘测规范 [S].北京：人民交通出版社，2007 [4] JTG D30-2004，公路路基设计规范 [S].北京：人民交通出版社，2004
1 设计参数 1.1 控制要素 （1）道勘：三级 （2）设计车服务车速：30km/h。 1.2平面设计技术指标 1.2.1圆曲线最小半径 ○1极限最小半径30m ②一般最小半径65m ○3平面线形中一般非不得已时不使用极限半径，因此《规范》规定了一般最小半径。 不设超高最小半径 当圆曲线半径大于一定数值时，可以不设超高，允许设置与直线路段相同的路拱横坡。圆曲线半径要求如表2.21所示 表2.21 圆曲线半径要求 技术指标三级公路 一般最小半径 (m) 65 极限最小半径 (m) 30 不设超高 最小半径(m) 路拱% 0.2 ≤350 路拱% 0.2 ≥450 1.2.2圆曲线最大半径 选用圆曲线半径时，在地形条件允许的条件下，应尽量采用大半径曲线，使行车舒适，但半径过大，对施工和测设不利，所以圆曲线半径不可大于10000米。 1.2.3圆曲线半径的选用 在设计公路平面线形时，根据沿线地形情况，尽量采用了不需设超高的大半径曲线，最大半径为350米，极限最小半径及一般最小半径均未采用。
道路勘测设计期末试题(含答案)
道路勘测设计试题 （1*25=25分） 一、填空题1．现代交通运输由_____铁路_____ 、____公路___ 、_水运____ 航空、管道等五种运输方式组成。 3．公路平面线形的三要素是指_____直线______ 、__缓和曲线_____和___圆曲线__。 4．《公路工程技术标准》规定，公路上的圆曲线最大半径不宜超过_10000___米。 5. 停车视距计算中的眼高和物高《设计规范》规定为：眼高 米，物高米。 6. 汽车在公路上行驶的主要阻力有__空气_____阻力、____道路____阻力、___惯性___阻力。 7．无中间带道路的超高过渡方式有___绕内侧边缘旋转________、____绕路中线旋转_______和____绕车道外侧边缘旋转_______ 三种。 8．选线一般要经过的三个步骤是__全面布局_________、__逐段安排_________、____具体定线_______。 9. 公路定线一般有___纸上定线________、___实地定线________和_____航测定线_______三种方法。 10. 对于交通量较大的交叉口，减少或消灭冲突点的措施通常有_建立交通管制__________ 、__采用渠化交通_________和___修建立体交叉_________。 （1*15=15分） 二、选择题1．公路设计时确定其几何线形的最关键的参数是（C ）。 A 设计车辆 B 交通量 C 设计车速 D 通行能力 共 页，第 页
2．高速、一级公路一般情况下应保证（ A ）。 A 停车视距 B 会车视距 C 超车视距 D 错车视距 3．一般公路在高路堤情况下的超高构成可采用（ B ）。 A 内边轴旋转 B 外边轴旋转 C 中轴旋转 D 绕各自行车道中心旋转 4．反映汽车在圆曲线上行驶横向安全、稳定程度的指标是（ D ）。 A 离心力 B 横向力 C 垂向力 D 横向力系数 5．基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（A ）。 A 1：1：1 B 1：2：1 C 1：2：3 D 3：2：1 6.确定路线最小纵坡的依据是（D ）。 A 汽车动力性能 B 公路等级 C 自然因素 D 排水要求 7.在纵坡设计中，转坡点桩号应设在（B ）的整数倍桩号处。 A 5m B 10m C 20m D 8．路基设计表是汇集了路线（ D ）设计成果。 A 平面 B 纵断面 C 横断面 D 平、纵、横 9．汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就（B ）行驶。 A. 加速 B. 等速 C. 减速 D. 无法确定 10．人工运输土石时，免费运距为第一个（ C ）。 A 5m B 10m C 20m D 50m 装 订 线
山东交通学院毕业论文规范
山东交通学院毕业设计（论文） 资料装订规范 毕业设计（论文）资料内容及装订要求如下： 1、选用山东交通学院统一印制的资料袋。 2、任务书（含任务要求、开题报告、过程检查记录、指导教师评语、评阅人评语、答辩委员会意见及成绩）。 3、学生毕业设计（论文）全部内容。 （1）毕业设计说明书或论文（顺序依次为：封面、中文摘要/关键词、外文摘要/关键词、目录、前言、正文、结论、致谢、参考文献和附录、封底）。 （2）全部图纸或调研报告。 4、外文翻译原文、译文。
山东交通学院本科生毕业设计（论文） 写作格式 一、基本结构 毕业论文或设计说明书应由题目（标题）、摘要、目录、前言（引言）、正文、结论、致谢、参考文献和附录等部分构成。 （一）毕业论文的结构 1、题目：即标题，它的主要作用是概括整个论文的中心内容。题目要确切、恰当、鲜明、简短、精炼。题目一般不超过20个字，可以使用主副标题。 2、摘要：摘要是论文的高度概括，是长篇论文不可缺少的组成部分。要求用中、英文分别书写，一篇摘要应不多于300字，要注明3—5个关键词。 3、目录：反映论文的纲要。目录应列出通篇论文各组成部分的大小标题，分别层次，逐项标明页码，并包括注明参考文献、附录、图版、索引等附属部分的页次，以便读者查找。 4、前言：前言是相当于论文的开头，它是三段式论文的第一段（后二段是本论和结论）。前言与摘要不完全相同，摘要要写得高度概括、简略，前言稍加具体一些，文字以1000字左右为宜。前言一般应包括以下几个内容：（1）为什么要写这篇论文，要解决什么问题，主要观点是什么。（2）对本论文研究主题范围内已有文献的评述（包括与课题相关的历史的回顾，资料来源、性质及运用情况等）。（3）说明本论文所要解决的问题，所采用的研究手段、方式、方法。明确研究工作的界限和规模。（4）概括本课题研究所取得的成果及意义。 5、正文：论文的正文是作者对自己的研究工作详细的表述。应包括以下内容：（1）理论分析部分：详细说明所使用的分析方法和计算方法等基本情况；指出所应使用的分析方法、计算方法、实验方法等哪些是已有的，哪些是经过自己改进的，哪些是自己创造的，以便指导教师审查和纠正，篇幅不宜过多，应以简练、明了的文字概略表述。（2）用调查研究的方法达到研究目的的，调查目标、对象、范围、时间、地点、调查的过程和方法等，一定要简述。对调查所提的样本、数据、新的发现等则应详细说明。（3）结果与讨论应恰当运用表和图作结果与分析。论文字数应不少于1.5万字。 6、结论：结论包括对整个研究工作进行归纳和综合而得出的结论。结论集中反映作者的研究成果，表达作者对所研究课题的见解和主张，是全文的思想精髓，一般写的概括、篇幅较短。撰写时应注意以下几点：（1）结论要简单、明确。在措辞上应严密，容易理解。（2）结论应反映个人的研究工作，属于前人和他人已有过的结论可少提。（3）要实事
道路勘测设计课程设计答案
网络教育学院《道路勘测设计课程设计》 题目：某公路施工图设计 学习中心： 专业：土木工程（道桥方向） 年级： 2013年秋季 学号： 学生： 指导教师：乔娜
1 设计交通量的计算 设计年限内交通量的平均年增长率为7%，路面竣工后第一年日交通量如下： 桑塔纳2000：2300辆； 江淮a16600：200辆； 黄海dd680：420辆； 北京bj30：200辆； Ep140：580辆； 东风sp9250：310辆。 设计交通量：d N ＝0N ×()11n r -+ 式中：d N —远景设计年平均日交通量（辆/日）； 0N —起始年平均交通量（辆/日）； r —年平均增长率； n —远景设计年限。 代入数字计算： 2 平面设计 路线设计包括平面设计、纵断面设计和横断面设计三大部分。道路是一个三维空间体系，它的中线是一条空间曲线。中线在水平面上的投影称为路线的平面。沿着中线竖直的剖切，再展开就成为纵断面。中线各点的法向切面是横断面。道路的平面、纵断面和各个横断面是道路的几何组成。 道路的平面线形，受当地地形、地物等障碍的影响而发生转折时，在转折处需要设置曲线，为保证行车的舒顺与安全，在直线、圆曲线间或不同半径的两圆曲线之间要插入缓和曲线。因此，直线、圆曲线、缓和曲线是平面线形的主要组成因素。 直线是平面线形中的基本线形。在设计中过长和过短都不好，因此要加以限制。直线使用与地形平坦、视线目标无障碍处。直线有测设简单、前进方向明确、路线短截等特点，直线路段能提供较好的超车条件，但长直线容易使司机由于缺乏警觉产生疲劳而发生事故。
圆曲线也是平面线形中常用的线性。《公路路线设计规范》规定，各级公路不论大小均应设置圆曲线。平曲线的技术标准主要有：圆曲线半径，平曲线最小长度以及回头曲线技术指标等。 平曲线的半径确定是根据汽车行驶的横向稳定性而定： ) (1272 i V R +=μ 式中：V-行车速度km/h ； μ-横向力系数； i -横向超高，我国公路对超高的规定。 缓和曲线通过曲率的逐渐变化，适应汽车转向操作的行驶轨迹及路线的顺畅，以构成美观及视觉协调的最佳线形；离心加速度的逐渐变化，不致产生侧向冲击；缓和超高最为超高变化的过渡段，以减小行车震荡。 平曲线要素： 切线增长值：q=2s L －23240R L s 内移值： p=R L s 242－34 2384R L s 缓和曲线角：0β=28.6479 R L s 切线长：()2T R p tg q α=++ 曲线长：0(2)2180s L R L π αβ=-+ 外距：()sec 2 E R p R α =+- 切曲差：2J T L =- 桩号的确定： ZH 点里程：T JD -01 HY 点里程：s L ZH + QZ 点里程：2 L ZH + YH 点里程：s L L ZH 2-+

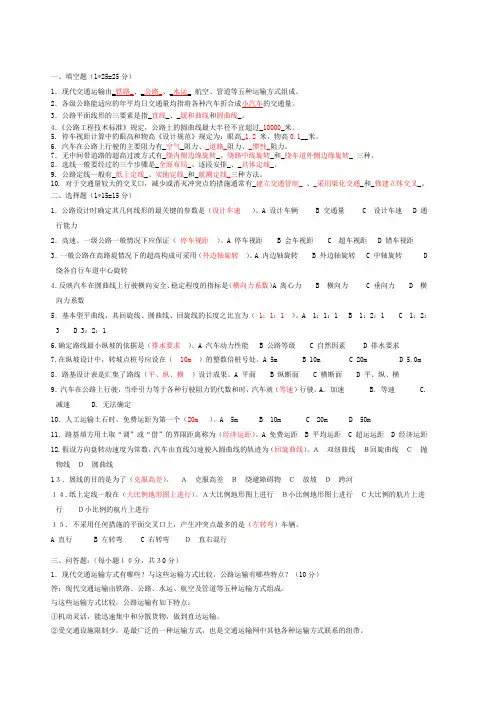

道路勘测设计期末考试资料
