高压真空断路器故障分析及处理方法一、常见的真空断路器不正常运行状态1断路器拒合、拒分表现为在断路器得到合闸（分闸）命令后合闸（分闸）电磁铁动作铁心顶杆将合闸（分闸）掣子顶开合闸（分闸）弹簧释放能量带动断路器合闸（分闸）但断路器灭弧室不能合闸（分闸）。
2断路器误分表现为断路器在正常运行状态在不明原因情况下动作跳闸。
3断路器机构储能后储能电机不停表现为断路器在合闸后操动机构储能电机开始工作但弹簧能量储满后电机仍在不停运转。
4断路器直流电阻增大表现为断路器在运行一定时间后灭弧室触头的接触电阻不断增大。
5断路器合闸弹跳时间增大表现为断路器在运行一定时间后合闸弹跳时间不断增大。
6断路器中间箱CT 表面对支架放电表现为断路器在运行过程中电流互感器表面对中间箱支架放电。
7断路器灭弧室不能断开表现为断路器在进行分闸操作后高压真空断路器不能断开或非全相断开。
二故障原因分析1、断路器拒分、拒合操动机构发生拒动现象时一般先分析拒动原因是二次回路故障还是机械部分故障然后进行处理。
在检查二次回路正常后发现操动机构主拐臂连接的万向轴头间隙过大虽然操动机构正常动作但不能带动断路器分合闸联杆动作导致断路器不能正常分合闸。
2、断路器误分断路器在正常运行状态下在没有外施操作电源及机械分闸动作时断路器不能分闸。
在确认没有进行误操作的情况下检查二次回路及操动机构。
发现操动机构箱内辅助开关接点有短路现象分闸电源通过短路点与分闸线圈接通造成误分闸。
原因是断路器机构箱顶部漏雨雨水沿着输出拐臂向下流正好落在机构辅助开关上造成接点短路。
3、断路器机构储能后储能电机不停断路器在合闸后操动机构储能电机开始工作弹簧能量储满后发出弹簧已储能信号。
储能回路中串有断路器一对常开辅助接点和一对行程开关常闭接点断路器合闸后辅助开关的常开接点接通储能电机开始工作弹簧储满能量后机构摇臂将行程开关常闭接点打开储能回路断电储能电机停止工作。
储能电机一直工作的原因是在弹簧储满能量后机构摇臂未能将行程开关常闭接点打开储能回路一直带电储能电机不能停止工作。
电力系统中高压真空断路器常见故障原因分析及处理方法

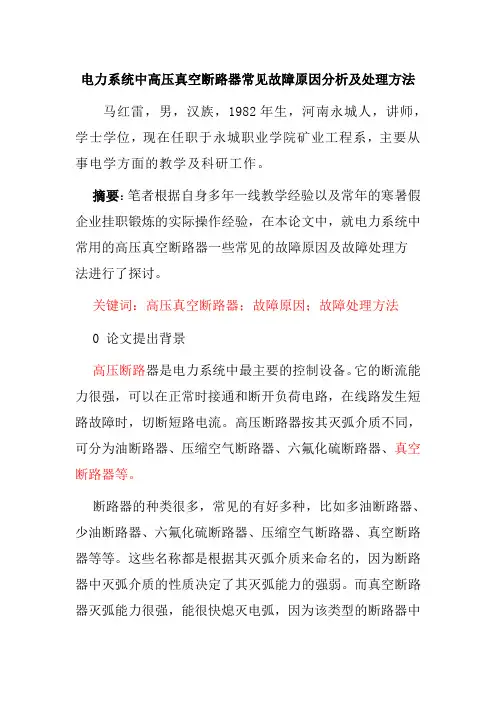

电力系统中高压真空断路器常见故障原因分析及处理方法马红雷，男，汉族，1982年生，河南永城人，讲师，学士学位，现在任职于永城职业学院矿业工程系，主要从事电学方面的教学及科研工作。
摘要：笔者根据自身多年一线教学经验以及常年的寒暑假企业挂职锻炼的实际操作经验，在本论文中，就电力系统中常用的高压真空断路器一些常见的故障原因及故障处理方法进行了探讨。
关键词：高压真空断路器；故障原因；故障处理方法0 论文提出背景高压断路器是电力系统中最主要的控制设备。
它的断流能力很强，可以在正常时接通和断开负荷电路，在线路发生短路故障时，切断短路电流。
高压断路器按其灭弧介质不同，可分为油断路器、压缩空气断路器、六氟化硫断路器、真空断路器等。
断路器的种类很多，常见的有好多种，比如多油断路器、少油断路器、六氟化硫断路器、压缩空气断路器、真空断路器等等。
这些名称都是根据其灭弧介质来命名的，因为断路器中灭弧介质的性质决定了其灭弧能力的强弱。
而真空断路器灭弧能力很强，能很快熄灭电弧，因为该类型的断路器中灭弧介质以及其后触头空隙之间填充的绝缘物均为高真空，也正因为这个原因，其名称才被称为真空断路器。
该类型的断路器优点如下：块头小、质感轻、可用于开关频繁操作的一些场合，尤其适用于配电网络中。
近年来，由于该类型断路器的应用范围和数量增多，该断路器应用的一些弊端也浮出水面，比如说高缺陷率以及高故障率。
本论文侧重探讨真空断路器的常见故障及处理方法。
1真空断路器的常见故障分析及处理经验1）真空断路器的真空泡内的真空度值降低真空断路器是在真空泡内进行开启和断开电路中的电流的，并且也是在真空泡内进行灭弧的。
因为真空断路器本身没有安装定量监测真空泡内真空度特性的装置，所以一旦发生真空断路器内真空度降低的故障时，就不容易被工作人员发现，但是一旦发生这种故障，其危险程度要远远大于其它显性故障。
真空断路器发生真空度降低现象的原因很多，常见的主要原因如下：真空泡内波形管的材质不过关或者波形管的制作工艺存在问题，多次操作后出现漏点;真空泡本身存在微小漏点;在操作分体式真空断路器时，由于其操作连杆的距离很大，会直接影响真空断路器的同期、弹跳、超行程等特性，加快真空断路器真空度降低的速度。
10KV真空断路器合闸故障分析

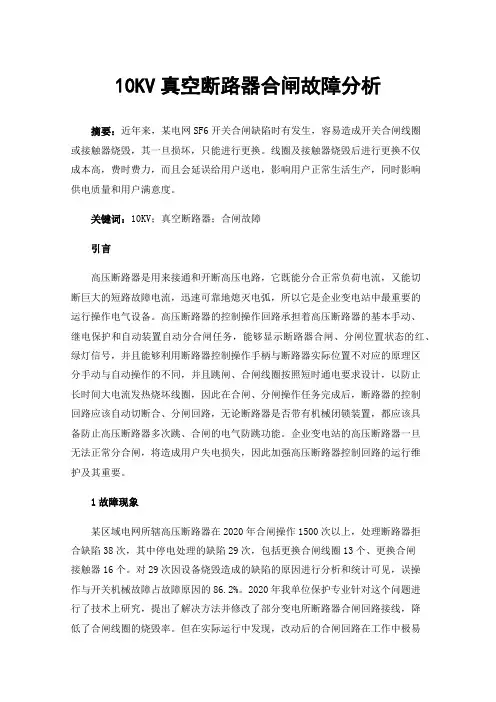

10KV真空断路器合闸故障分析摘要：近年来，某电网SF6开关合闸缺陷时有发生，容易造成开关合闸线圈或接触器烧毁，其一旦损坏，只能进行更换。
线圈及接触器烧毁后进行更换不仅成本高，费时费力，而且会延误给用户送电，影响用户正常生活生产，同时影响供电质量和用户满意度。
关键词：10KV；真空断路器；合闸故障引言高压断路器是用来接通和开断高压电路，它既能分合正常负荷电流，又能切断巨大的短路故障电流，迅速可靠地熄灭电弧，所以它是企业变电站中最重要的运行操作电气设备。
高压断路器的控制操作回路承担着高压断路器的基本手动、继电保护和自动装置自动分合闸任务，能够显示断路器合闸、分闸位置状态的红、绿灯信号，并且能够利用断路器控制操作手柄与断路器实际位置不对应的原理区分手动与自动操作的不同，并且跳闸、合闸线圈按照短时通电要求设计，以防止长时间大电流发热烧坏线圈，因此在合闸、分闸操作任务完成后，断路器的控制回路应该自动切断合、分闸回路，无论断路器是否带有机械闭锁装置，都应该具备防止高压断路器多次跳、合闸的电气防跳功能。
企业变电站的高压断路器一旦无法正常分合闸，将造成用户失电损失，因此加强高压断路器控制回路的运行维护及其重要。
1故障现象某区域电网所辖高压断路器在2020年合闸操作1500次以上，处理断路器拒合缺陷38次，其中停电处理的缺陷29次，包括更换合闸线圈13个、更换合闸接触器16个。
对29次因设备烧毁造成的缺陷的原因进行分析和统计可见，误操作与开关机械故障占故障原因的86.2%。
2020年我单位保护专业针对这个问题进行了技术上研究，提出了解决方法并修改了部分变电所断路器合闸回路接线，降低了合闸线圈的烧毁率。
但在实际运行中发现，改动后的合闸回路在工作中极易引起合闸接触器长时间带电而导致其烧毁。
因此，再次提出对此回路的改进方法，彻底杜绝此类事件发生。
2合闸回路线圈烧坏原因分析真空断路器本体内部合闸线圈的设计要求是短时通电即可完成操作机构的弹簧储能释放实现手动合闸。
高压真空断路器常见故障分析及处理措施探讨
高压真空断路器常见故障分析及处理措施探讨摘要高压真空断路器是电力系统的重要保护装置之一，所以只有让其始终保持良好的工作状态才能保证电力系统正常运行。
所以在日常工作中要对高压真空断路器的故障进行预防和处理，本文详细介绍其故障分析和处理措施。
关键词真空断路器;故障分析;处理方法近年来，经济飞速发展电力系统功不可没，它让生产的速度有了大幅度的提升，从而既节省了开支又解放了劳动力。
但是，由于对电力的依赖，如果电路系统一旦发生故障，各个企业将面临瘫痪，无法生产。
所以一些电路保护装置就成为企业生产的保障，高压真空断路器就是一个很重要的保护装置，对于电力系统的正常工作起着不可替代的作用。
真空断路器的广泛使用主要在于它的很多的优势。
它的触头开距小，其中10kV真空断路器的触头开距只有10mm左右，因此操作机构的操作功就很小，机械部分行程小，其机械寿命就长。
还有就是高压真空断路器的燃弧时间非常短，而且燃弧时间与开关电流大小无关，一般只有半周波。
而且它的体积很小，重量很轻，十分便于安置。
所以当高压真空断路器的故障越来越少电路才能正常的工作下去[1]。
1 高压真空断路器的常见故障1.1 高压开关柜的故障类型高压开关柜的主要作用是对电力系统输电过程进行开合和保护的设备，也是一个经常会产生故障的元件。
（1）拒动、误动故障。
这种故障是高压开关柜最主要的故障，其原因可分为两类。
一类是因操动机构及传动系统的机械故障造成，具体表现为机构卡涩，部件变形、位移或损坏，分合闸铁芯松动、卡涩，轴销松断，脱扣失灵等。
另一类是因电气控制和辅助回路造成，表现为二次接线接触不良，端子松动，接线错误，分合闸线圈因机构卡涩或转换开关不良而烧损，辅助开关切换不灵，以及操作电源、合闸接触器、微动开关等故障。
（2）绝缘放电故障。
开关柜的放电现象是电气设备的一种极具威胁的隐患，其主要原因是因绝缘件或者绝缘间隙的绝缘强度低于外加电压从而产生放电现象，这种故障对于高压真空断路器的影响很大，这种危害具有缓慢性、长期性，因此很不容易被发现，所以很容易被忽略。
真空断路器合闸不正常故障原因分析
［］Ｎ ２ ３ ３ Ｚ １— ５型高压断路器使用说明书。■
真空断路器合闸不正常故障原因分析
田进堂
【 摘
马永 奎
杨 晓东
７５０） ５ ０ ０
（ 夏 电力 公司 中卫 供 电局 宁夏 中 卫 市 宁
要］ 对真空断路器实际运行 中出现合闸不正常故障进行分析和讨论， 提出故障解决方案。
弹簧操作机 构 合闸不正常 是正确的，随后将更换下来的弹簧送到 宁夏 电力公司电力工程院金属室， 进行弹簧拉力试验 ，发现更换下来 的弹簧拉力与弹簧上所标拉力相比， 确 实下 降， 根据下降数值 ， 我们查阅了所有断路器厂家生产 的弹簧机构资料， 没有发现有一家断路器厂家对 自己生产的断路器所 配弹簧机 构中的合 闸 弹簧说明使用周期 、 合闸次数， 断路器正常合闸需要弹簧多大的弹力， 同时 也 无 法 对弹 簧 的弹 力 进行 在 线 监 测 ， 能 通 过 更换 后 的运 行 情 况 和 多年 的 只 检修经验，初步判断此断路器弹簧拉力下降是造成不能正常合闸的原 因。 实践证明， 更换后的弹簧机构 ， 有发现 由于合闸弹簧 的问题造成断路器 没 不 能 正 常合 闸 的现 象 。 ３ 改进措施 、 针对 以上分析解决 ， 我们从 以下方面进行了预防： （） 北京 开关厂购 置了与此断路器相符合 的合 闸弹簧进行更换 ， １从 截 至 目前 ， 没有发现更换后的断路器发生靠弹簧储能过程中的弹簧力进行合 闸的现象； （） ２ 对北京开关厂生产 的所 有弹簧机构进行了传动部分的清洗 （ 用螺 栓松动剂） 并涂融化油进行 融化 ， ， 以防止 由于风沙、 潮气造成断路器传 动 部位锈蚀， 造成传动部分传动不灵活， 甚至卡涩的现象 ， 保证 断路器可靠安 全 稳 定 运行 ； （） 置一些符合我局 １Ｋ 、５ Ｖ真空断路器所配各种型号弹簧机 构 ３购 ０Ｖ３Ｋ 的合 闸弹 簧 ， 断 路 器运 行 中 出现 类似 情 况 ， 时 进 行 合 闸 弹 簧 的 更换 ， 在 及 以
高压断路器合闸回路故障原因分析及整改措施
高压断路器合闸回路故障原因分析及整改措施摘要：现如今，我国的电力系统越来越完善，在电力系统中，高压断路器的应用十分广泛。
断路器因故障跳闸后，合闸回路的完整性缺少有效的监测手段，这给自动重合闸功能的可靠性带来挑战，使断路器可能因临时性故障跳闸后无法实现重合。
本文就高压断路器合闸回路故障原因及整改措施进行研究，从而可在断路器运行的情况下，检测合闸闭锁回路的完好性，为保护装置实现自动重合闸功能提供保障。
关键词：高压断路器；合闸闭锁;信号识别引言高压断路器等电压等级可以达到10kv及以上，在电网系统中是重要的开关设备之一，高压断路器种类多、结构复杂。
同时，其受到自身质量、户外环境等因素的影响，使得故障时有发生。
近些年来，国内发生的多起大型停电事故都是由高压断路器引起的，所造成的停电时长超过了供电总量的60%。
这些停电事故的发生给人们正常的生产生活带来了很多的不便，严重的情况下还会造成人员的伤亡。
因此，对于高压断路器合闸回路故障分析具有极其重要的现实意义。
1断路器合闸回路工作原理断路器进行合闸操作，选择就地操作(手合)时，将分合闸转换开关旋转至就地位，的①、②触点接通，发出一瞬间合闸信号。
直流正电源+KM经的①、②→防跳继电器电压线圈KLT．V常闭触点→闭锁合闸继电器KPL．C常闭触点(压力异常时，KPL．C线圈得电，该常闭触点断开，切断合闸回路)→合闸保持继电器KLC线圈→断路器工作位置常开触点→断路器辅助常闭触点→弹簧储能辅助常开触点→合闸线圈HQ→直流负电源－KM。
KLC线圈得电，其常开触点闭合，闭锁合闸回路。
合闸线圈HQ得电，合闸电磁铁吸合，带动操动机构动作，直至合闸成功。
同样，选择远方操作(遥合)时，将分合闸转换开关旋转至远方位，的⑤、⑥触点接通，通过后台监控机进行远方操作，远控合闸继电器触点KＲC闭合，可实现断路器的远方合闸操作。
跳闸位置监视继电器KTP和安装在保护装置面板上的跳位监视绿灯所在的回路可以监测断路器的分合闸位置状态，通过观察是否点亮，可实时判知断路器合闸回路的完整性，即合闸外部条件是否完备。
高压真空断路器的结构、故障现象、原因及处理方法
电力科技2016年11期︱203︱高压真空断路器的结构、故障现象、原因及处理方法苏 敬国投新集能源股份有限公司一矿供电队，安徽 淮南 232001摘要：高压真空断路器，机械寿命长，占用体积小，维修量小，但随着大面积的使用过程中依然会出现一些故障，本文以ZN9L-6/400-12.5型弹簧操作机构的高压真空断路器为例，根据多年来的经验对故障现象，原因给予具体分析及具体处理方法。
关键词：高压真空断路器；原理结构；故障现象；原因；处理方法中图分类号：TM561 文献标识码：B 文章编号：1006-8465（2016）11-0203-02引言 真空断路器的广泛使用在于它的很多优势。
因为真空断路器属于无油设备具有寿命长，开端能力强，能够保持长久的高效率开断能力。
伴随着真空断路器广泛的使用，出现问题也是不可避免的，本文就是针对ZN9L-6/400-12.5型弹簧操作机构的高压真空断路器为例给予具体分析及具体处理方法。
1 高压真空断路器的原理和结构 真空断路器利用真空中电流过零点时，等离子体迅速扩散而熄灭电弧，达到切断电流的目的。
真空度是真空断路器的重要技术指标。
动触头位于真空灭弧室的下部，在与其连接的导电杆周围和外壳之间装有导向管，用以保证动触头在真空灭弧室内能沿轴向运动。
波纹管是真空管中唯一需要大幅度运动的机械变形的元件，易因疲劳损坏，因此它对真空灭弧室的机械寿命起着主要的作用。
2 高压真空断路器拒合 2.1 电动拒合，手动可以合闸 （1）故障现象：电动拒合，手动可以合闸。
（2）原因分析：因此型号高压真空断路器具有手动，电动合闸的功能出现电动拒合，手动可以合闸说明欠压脱扣器及操动机构良好，只是合闸回路，驱动电源有异常或合闸齿轮，棘爪有问题。
（3）处理方法： 1）检查三相整流桥输入，输出电压是否正常。
2）行程开关常闭点是否正常。
3）合闸电机有无故障。
4）合闸电机偏心凸轮固定有无异常，驱动合闸齿轮棘爪，逆止棘爪及固定张力弹簧有无脱落。
10kV真空断路器常见故障分析及处理技术
10kV真空断路器常见故障分析及处理技术10kV真空断路器能够全面确保电网安全稳定运行。
但是真空断路器容易受到技术失误和设计问题所影响，常常会出现真空泡慢性漏气故障、误动和拒动故障等故障，对其安全运行造成极大影响。
本文通过分析研究10kV真空断路器常见故障，并且按照故障产生原因提出针对性的处理措施，希望能够给相关人员提供一定的参考。
标签：10kV真空断路器;故障分析;处理1真空断路器的概述真空断路器主要组成部分包括真空灭弧室，操作机构以及支撑部分，如图1所示。
真空断路器的工作原理为由于真空中气体平均自由形成较大且出现游离，当实施开关分闸时触头间会发生电弧现象，在高温作用下会导致触头表面生成金属蒸汽。
在触头部位电流所形成的磁场会导致电弧沿触头表面切线方向移动，使屏蔽罩上凝结蒸汽，在自然过零时电弧会熄灭，相应恢复触头介质强度。
10kV 真空断路器比油开关的灭弧性能比较良好，并且具有较高的开断容量，便于后期维护。
但是，真空断路器会受到设计和技术失误影响，导致其发生真空泡慢性、误动和拒动等故障，极大影响了断路器的运行稳定性。
所以，需要深入研究10kV 真空断路器常见故障以及相应的解决措施，可以在较大程度上确保断路器安全稳定运行。
2 10kV真空断路器常见故障2.1真空度降低10kV的真空断路器本常见故障是真空泡真空度低。
真空断路器在真空泡内开端电流并且进行灭弧，但是真空断路器它本身并没有定性和定量检测真空度特性的装置，使得真空度降低。
真空度降低的故障是一种隐性的故障，在进行检修和运行测试时比较难发觉，但是真空泡真度低的危险程度远远大于一些显性的故障，当真空度很低甚至使得断路器不能进行正常工作的时候就会产生断口燃烧或者爆炸等十分严重的后果。
真空泡真度降低的原因有很多种，比如真空泡的材质存在问题，就会使得真空泡产生漏气;或者由于制造的工艺不精良，也会导致真空泡存在一些缺点，进而影响了它的真空度。
真空断路器在长时间的运行过程中会不断地产生振动，导致真空泡的一些密封的部位出现松动的现象，这也会导致真空度降低。
