工业微波设备的波导及其特性

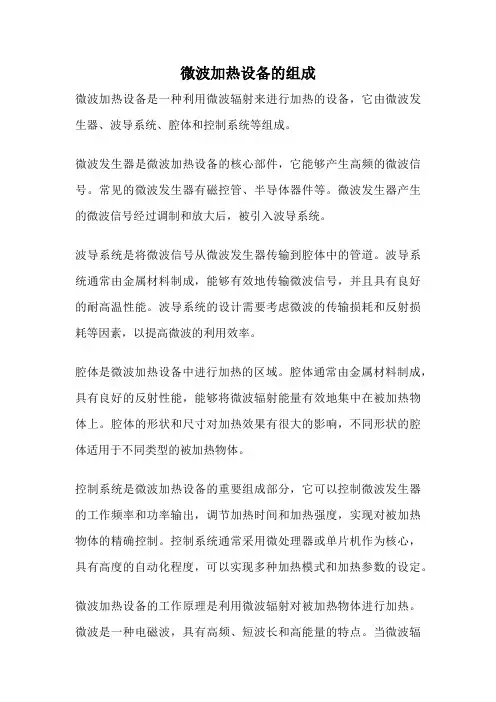

微波加热设备的组成
微波加热设备的组成
微波加热设备是一种利用微波辐射来进行加热的设备，它由微波发生器、波导系统、腔体和控制系统等组成。
微波发生器是微波加热设备的核心部件，它能够产生高频的微波信号。常见的微波发生器有磁控管、半导体器件等。微波发生器产生的微波信号经过调制和放大后，被引入波导系统。
波导系统是将微波信号从微波发生器传输到腔体中的管道。波导系统通常由金属材料制成，能够有效地传输微波信号，并且具有良好的耐高温性能。波导系统的设计需要考虑微波的传输损耗和反射损耗等因素，以提高微波的利用效率。
腔体是微波加热设备中进行加热的区域。腔体通常由金属材料制成，具有良好的反射性能，能够将微波辐射能量有效地集中在被加热物体上。腔体的形状和尺寸对加热效果有很大的影响，不同形状的腔体适用于不同类型的被加热物体。
控制系统是微波加热设备的重要组成部分，它可以控制微波发生器的工作频率和功率输出，调节加热时间和加热强度，实现对被加热物体的精确控制。控制系统通常采用微处理器或单片机作为核心，具有高度的自动化程度，可以实现多种加热模式和加热参数的设定。
微波加热设备的工作原理是利用微波辐射对被加热物体进行加热。微波是一种电磁波，具有高频、短波长和高能量的特点。当微波辐射照射到物体表面时，微波能量会被物体吸收，并转化为热能。被加热物体中的水分子是微波辐射的主要吸收介质，水分子吸收微波能量后，会发生分子振动和摩擦效应，产生热量，从而使物体温度升高。
微波加热设备具有很多优点。首先，微波加热速度快，能够在短时间内将物体加热到所需温度，提高了加热效率。其次，微波加热均匀，能够使被加热物体内外温度均匀分布，避免了传统加热方式中出现的局部过热或局部不热的问题。此外，微波加热设备具有节能、环保等优点，对于一些对加热时间和加热质量要求较高的工业生产过程具有重要的应用价值。
微波加热设备是一种利用微波辐射进行加热的设备，它由微波发生器、波导系统、腔体和控制系统等组成。微波加热设备具有加热速度快、加热均匀、节能环保等优点，对于工业生产中的加热过程具有重要的应用价值。随着科技的不断进步，微波加热设备在食品加工、材料处理、医疗领域等方面的应用将会越来越广泛。
微波具有以下特性
广州万程微波设备有限公司
（原广州迈程工业微波设备有限公司）

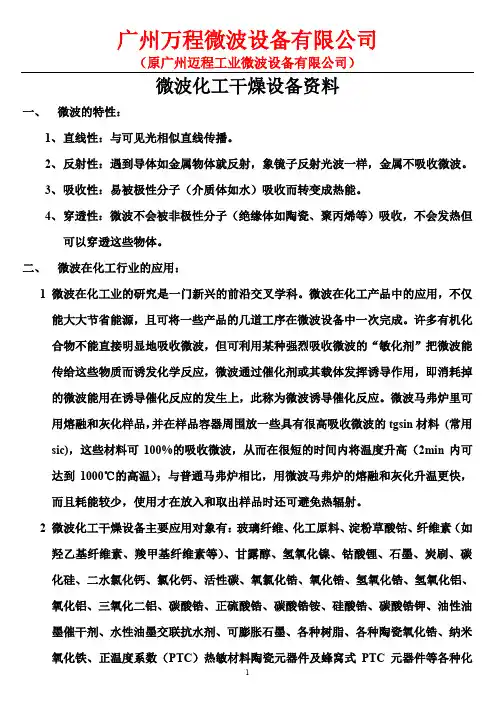

1 微波化工干燥设备资料
一、 微波的特性：
1、 直线性：与可见光相似直线传播。
2、 反射性：遇到导体如金属物体就反射，象镜子反射光波一样，金属不吸收微波。
3、 吸收性：易被极性分子（介质体如水）吸收而转变成热能。
4、 穿透性：微波不会被非极性分子（绝缘体如陶瓷、聚丙烯等）吸收，不会发热但可以穿透这些物体。
二、 微波在化工行业的应用：
1 微波在化工业的研究是一门新兴的前沿交叉学科。微波在化工产品中的应用，不仅能大大节省能源，且可将一些产品的几道工序在微波设备中一次完成。许多有机化合物不能直接明显地吸收微波，但可利用某种强烈吸收微波的“敏化剂”把微波能传给这些物质而诱发化学反应，微波通过催化剂或其载体发挥诱导作用，即消耗掉的微波能用在诱导催化反应的发生上，此称为微波诱导催化反应。微波马弗炉里可用熔融和灰化样品，并在样品容器周围放一些具有很高吸收微波的tgsin材料 (常用sic)，这些材料可100%的吸收微波，从而在很短的时间内将温度升高（2min内可达到1000℃的高温）；与普通马弗炉相比，用微波马弗炉的熔融和灰化升温更快，而且耗能较少，使用才在放入和取出样品时还可避免热辐射。
2 微波化工干燥设备主要应用对象有：玻璃纤维、化工原料、淀粉草酸钴、纤维素（如羟乙基纤维素、羧甲基纤维素等）、甘露醇、氢氧化镍、钴酸锂、石墨、炭刷、碳化硅、二水氯化钙、氯化钙、活性碳、氧氯化锆、氧化锆、氢氧化锆、氢氧化铝、氧化铝、三氧化二铝、碳酸锆、正硫酸锆、碳酸锆铵、硅酸锆、碳酸锆钾、油性油墨催干剂、水性油墨交联抗水剂、可膨胀石墨、各种树脂、各种陶瓷氧化锆、纳米氧化铁、正温度系数（PTC）热敏材料陶瓷元器件及蜂窝式PTC元器件等各种化广州万程微波设备有限公司
（原广州迈程工业微波设备有限公司）
2 工材料。
三、 微波的优点：
波导中微波的模式
波导中微波的模式
波导是一种用来传输微波信号的导波结构，由金属壁面构成，中间空腔内充满介质。在波导中，微波信号通过内部的反射而传播，产生各种模式。不同模式具有不同的传播特性和分布特点，对于波导设计和应用都非常重要。本文将介绍波导中常见的几种微波模式。
1.矩形波导模式：
矩形波导是最常见的一种波导类型，由金属矩形管道组成。在矩形波导中，有许多不同的模式，包括正交模式（TE模式）和纵向模式（TM模式）。
（1）TE模式：TE模式是横向电场模式，在矩形波导中，电场垂直于波导的横截面方向。TE模式的特点是不含有磁场分量，只有电场分量。TE模式分为TE10,TE20,TE01等不同的阶次。
（2）TM模式：TM模式是纵向磁场模式，在矩形波导中，磁场沿波导的横截面方向。TM模式的特点是不含有电场分量，只有磁场分量。TM模式也分为TM10,TM20,TM01等不同的阶次。
矩形波导模式的分布特点是波束在波导内壁上反射，形成驻波模式。TE和TM模式可以共存，交替出现。
2.圆形波导模式：
圆形波导是由金属圆管构成的波导结构。圆形波导模式与矩形波导模式类似，也有TE模式和TM模式，但其阶次的确定方式略有不同。
（1）TE模式：TE模式是横向电场模式，电场沿着圆柱壁面方向。TE模式中的波动电场与壁面垂直，并且没有磁场分量。 （2）TM模式：TM模式是纵向磁场模式，磁场沿着圆柱壁面方向。TM模式中的波动磁场与壁面垂直，并且没有电场分量。
与矩形波导不同的是，圆形波导模式的阶次由径向模式数目（m）和角向模式数目（n）两个参数共同确定。例如，TE11模式表示径向和角向模式都为1
3.表面波模式：
除了矩形和圆形波导模式外，波导中还存在一种特殊的模式，称为表面波模式。表面波模式是指波在波导壁面上沿着壁面传播的模式，不进一步传播到波导的深处。
表面波模式包括射线波、栅波和电磁波导模式。射线波模式是指波束沿着表面传播，而不发散或收敛；栅波模式是指波束被壁面上的栅格结构所限制；电磁波导模式是指在电磁波导中，电磁波束是由电和磁场的耦合形成的。

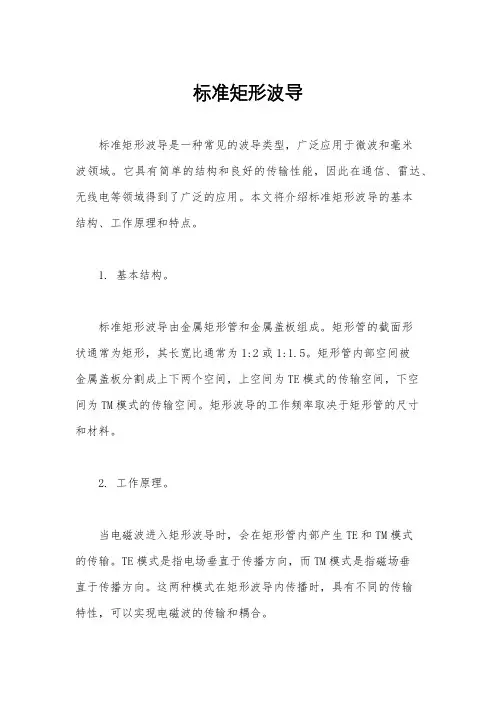

标准矩形波导
标准矩形波导
标准矩形波导是一种常见的波导类型，广泛应用于微波和毫米波领域。它具有简单的结构和良好的传输性能，因此在通信、雷达、无线电等领域得到了广泛的应用。本文将介绍标准矩形波导的基本结构、工作原理和特点。
1. 基本结构。
标准矩形波导由金属矩形管和金属盖板组成。矩形管的截面形状通常为矩形，其长宽比通常为1:2或1:1.5。矩形管内部空间被金属盖板分割成上下两个空间，上空间为TE模式的传输空间，下空间为TM模式的传输空间。矩形波导的工作频率取决于矩形管的尺寸和材料。
2. 工作原理。
当电磁波进入矩形波导时，会在矩形管内部产生TE和TM模式的传输。TE模式是指电场垂直于传播方向，而TM模式是指磁场垂直于传播方向。这两种模式在矩形波导内传播时，具有不同的传输特性，可以实现电磁波的传输和耦合。
3. 特点。
标准矩形波导具有以下特点：
（1）低损耗，由于矩形波导内部是由金属构成的空间，因此能够减少电磁波的能量损耗，具有较低的传输损耗。
（2）宽带特性，矩形波导能够传输多种模式的电磁波，因此具有较宽的工作频带。
（3）抗干扰能力强，矩形波导的结构稳定，能够有效抵抗外部干扰，具有较强的抗干扰能力。
（4）易于加工和安装，矩形波导的结构简单，易于加工制造，也易于安装和维护。
4. 应用领域。
标准矩形波导广泛应用于通信、雷达、无线电等领域。在通信系统中，矩形波导常用于微波信号的传输和耦合；在雷达系统中，矩形波导常用于天线的馈源和接收；在无线电系统中，矩形波导常用于天线的馈源和信号的传输。
5. 结语。
标准矩形波导作为一种常见的波导类型，具有简单的结构、良好的传输性能和广泛的应用前景。随着无线通信和雷达技术的发展，矩形波导将继续发挥重要作用，并不断得到改进和应用。希望本文能够对标准矩形波导的理解和应用有所帮助。
微波干燥设备工作原理
微波干燥设备利用微波能量来加热和干燥物料。微波是一种电磁波，它的频率范围通常在300 MHz到300 GHz之间，而微波干燥设备通常工作在2.45 GHz的频率上，因为这个频率在大多数国家被指定为工业、科研和医疗应用而不需要许可。
微波干燥的基本原理包括：
1. 微波产生：微波是通过一个叫做磁控管的设备产生的。磁控管通过电子在磁场和电场的共同作用下振荡来产生微波。
2. 微波辐射：产生的微波通过波导导向干燥腔体，并被均匀地辐射到待干燥的物料上。
3. 介质加热：微波的能量被物料中的水分子和其他极性分子吸收。这些分子会因为微波场的作用而振动，并通过偶极旋转和离子传导机制产生热量。换句话说，微波能量直接转换为物料内部的热能。
4. 内部蒸发：由于热量是在物料的整个体积中均匀产生的，水分子从内部加热并开始蒸发，这与传统的热传导方式不同，在传统方式中热量从物料外表面开始传入内部。
5. 蒸汽移除：随着水分子的蒸发，蒸汽会从物料中逸出，通常干燥腔体会有通风系统以帮助移除湿气和保持干燥效率。
微波干燥的优点包括：
快速加热：由于是体积加热而非表面加热，微波干燥可以迅速将能量传递至物料内部，从而快速干燥。
节能高效：微波干燥相对于传统加热方式更加高效，因为它减少了热量在传递过程中的损失。
均匀干燥：理论上微波可以均匀加热整个物料，减少了传统干燥可能出现的过热或未干透的问题。
质量保持：由于加热过程快且温度相对较低，可以更好地保持物料的质量不被破坏。
然而，微波干燥设备也有其局限性，比如对于非极性物质或电磁波的穿透深度有限等问题，因此不是所有的干燥过程都适用微波干燥。实际应用中需要根据待干燥物料的特性来选择合适的干燥技术。

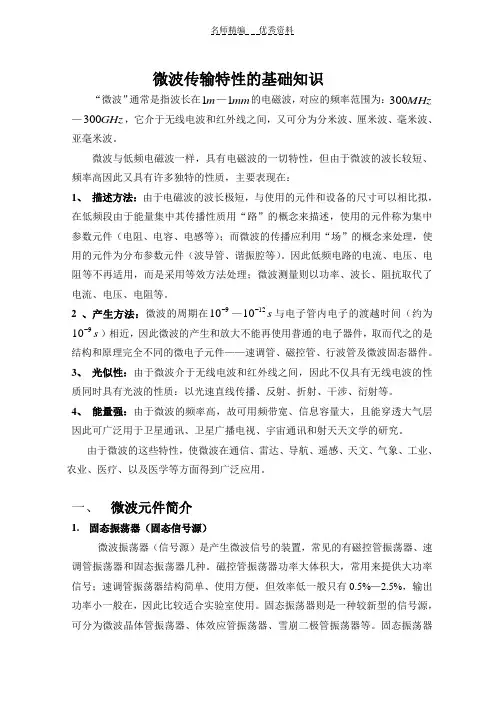

微波传输特性的基础知识
名师精编 优秀资料
微波传输特性的基础知识
“微波”通常是指波长在m1—mm1的电磁波，对应的频率范围为：MHz300—GHz300，它介于无线电波和红外线之间，又可分为分米波、厘米波、毫米波、亚毫米波。
微波与低频电磁波一样，具有电磁波的一切特性，但由于微波的波长较短、频率高因此又具有许多独特的性质，主要表现在：
1、 描述方法：由于电磁波的波长极短，与使用的元件和设备的尺寸可以相比拟，在低频段由于能量集中其传播性质用“路”的概念来描述，使用的元件称为集中参数元件（电阻、电容、电感等）；而微波的传播应利用“场”的概念来处理，使用的元件为分布参数元件（波导管、谐振腔等）。因此低频电路的电流、电压、电阻等不再适用，而是采用等效方法处理；微波测量则以功率、波长、阻抗取代了电流、电压、电阻等。
2 、产生方法：微波的周期在910—s1210与电子管内电子的渡越时间（约为s910）相近，因此微波的产生和放大不能再使用普通的电子器件，取而代之的是结构和原理完全不同的微电子元件——速调管、磁控管、行波管及微波固态器件。
3、 光似性：由于微波介于无线电波和红外线之间，因此不仅具有无线电波的性质同时具有光波的性质：以光速直线传播、反射、折射、干涉、衍射等。
4、 能量强：由于微波的频率高，故可用频带宽、信息容量大，且能穿透大气层因此可广泛用于卫星通讯、卫星广播电视、宇宙通讯和射天天文学的研究。
由于微波的这些特性，使微波在通信、雷达、导航、遥感、天文、气象、工业、农业、医疗、以及医学等方面得到广泛应用。
一、 微波元件简介
1. 固态振荡器（固态信号源）
微波振荡器（信号源）是产生微波信号的装置，常见的有磁控管振荡器、速调管振荡器和固态振荡器几种。磁控管振荡器功率大体积大，常用来提供大功率信号；速调管振荡器结构简单、使用方便，但效率低一般只有0.5%—2.5%，输出功率小一般在，因此比较适合实验室使用。固态振荡器则是一种较新型的信号源，可分为微波晶体管振荡器、体效应管振荡器、雪崩二极管振荡器等。固态振荡器名师精编 优秀资料
微波加热原理及特点
微波加热原理及特点
微波加热是一种利用微波辐射对物体进行加热的技术。微波是一种电磁波，其频率范围在300MHz至300GHz之间。微波加热主要应用于食品行业，如微波炉，但也被广泛应用于其他领域，如化学、医药和材料加工等。下面将详细介绍微波加热的原理及其特点。
微波加热的原理可以归结为以下几个主要过程：
1.转换：
在微波设备中，微波发生器产生的微波经过转换系统被引导进料室。转换系统是由一系列导波管、波导和驻波调整器等组成的。转换系统的作用是将微波能量引导到加热室，提供引导管和波导之间的能量传输。
2.耦合：
在加热室中，微波能量通过与物体中的分子相互作用而被吸收。在微波场中，电磁波的电场和物体中的分子共振，导致分子的迅速振动和摩擦。这种摩擦会引起分子的热运动，从而导致物体的加热。
3.传导：
物体中加热后的分子之间的热能通过传导传递到周围的分子，使整个物体达到均匀的加热。微波加热相比传统的热传导加热更加高效，因为微波能量可以直接吸收潜热和热传导能量。
微波加热的特点如下：
1.加热速度快： 微波加热能够使物体快速达到所需温度，因为微波能直接作用于物体分子，并能够从内部将热能传递到表面。相比之下，传统的热传导加热要慢得多。
2.均匀加热：
由于微波能量可以穿透物体并从内部产生热能，因此微波加热可以使物体内部和外部均匀加热，避免了传统加热方法的不均匀加热问题。
3.节能高效：
微波加热只需要在物体中产生热能，而传统加热方法通常需要加热外部环境，导致能量浪费。微波加热更加高效，能够节省能源并减少加热时间。
4.温度可控：
微波加热可以根据需要精确控制加热时间和加热功率，从而实现对加热过程的精确控制。这使得微波加热非常适合用于需要精确控制温度和加热时间的应用。
微波加热在食品行业的应用非常广泛。例如，在微波炉中加热食品，微波能够快速加热食物，使其保持较好的风味和营养价值。此外，微波加热也被用于食品的杀菌和灭菌，以延长食品的保质期。
波导相关知识(最全)
一、什么是波导以及它的参数有哪些
波导通常指的各种形状的空心金属波导管和表面波波导，由于前者传输的电磁波完全被限制在金属管内，称封闭波导；而后者引导的电磁波则被约束在波导结构的周围，又称开波导。被应用于微波频率的传输线，在微波炉、雷达、通讯卫星和微波无线电链路设备中用来将微波发送器和接收机与它们的天线连接起来。
因为波导是指它的端点间传递电磁波的任何线性结构。所以波导中可能存在无限多种电磁场的结构或分布，每个电磁场的波型与对应的传播速度肯定也不一样。会涉及到色散、传播时的损耗以及波导界面分布和它的特性阻抗。接下来我们就从这四点去分析它的参数。
色散特性：色散特性表示波导纵向传播常数与频率的关系，常用平面上的曲线表示。
损耗：损耗是限制波导远距离传输电磁波的主要因素。
场分布：满足波导横截面边界条件的一种可能的场分布称为波导的模式，不同的模式有不同的场结构，它们都满足波导横截面的边界条件，可以独立存在。它的两大类：电场没有纵向分量和磁场没有纵向分量。
特征阻抗：特征阻抗与传播常数有关。在幅值上反映波导横向电场与横向磁场之比。当不同波导连接时，特征阻抗越接近，连接处的反射越小，是量度波导连接处对电磁能反射大小的一个很有用的参量。
二、软波导与硬波导区别
软波导是微波设备和馈线间起缓冲作用的传输线。软波导内壁呈波纹结构，具有很好的柔软性，能承受复杂的弯曲、拉伸和压缩，因而被广泛用于微波设备和馈线之间的连接。软波导的电气特性主要包括频率范围、驻波、衰减、平均功率、脉冲功率；物理机械性能主要包括弯曲半径、反复弯曲半径、波纹周期、伸缩性、充气压力、工作温度等。下面我们来交接下软波导区别于硬波导哪些地方。
1) 法兰：在许多安装和测试实验室应用中，往往很难找到具有完全合适的法兰、朝向，且设计**的硬波导结构，如通过定制，则需要等待数周至数月的交付期。在设计、维修或更换部件等情形下，如此之长的交期必将引起不便。
微波加热工艺
微波加热工艺
微波加热是一种新兴的加热方式，具有快速、高效、节能、环保等优点，因此在工业生产、农业生产、医疗、食品加工等领域被广泛应用。本文将重点介绍微波加热工艺及其应用。
一、微波加热概述
微波加热是指利用微波在物质内部产生热效应的物理现象，使物质加热的过程。微波是一种高频电磁波，频率在300MHz~300GHz之间。在物质内部，微波在被吸收后，能够使分子或离子的振动、转动、摩擦等发生变化，从而使物质内部的能量增加，导致温度升高。
微波加热是一种非常快速的加热方式，其原理主要分为以下两个方面：
1.分子摩擦加热效应
微波在物质中的传播过程中，能量会造成分子内部的摩擦和摄动，从而加热物质。具体来说，物质内部的分子和离子会因为微波作用下的电场和磁场而发生振动。分子和离子的运动，最终导致了物质内部的摩擦作用，从而使物质加热。
2.电荷迁移加热效应
微波电场作用下，易电离物质的离子折返反向，大量自由电子与离子发生碰撞。在碰撞过程中，电子会失去动能，转化为热能，从而使物质加热。
微波加热的工艺流程相对简单，主要包括物料处理、装载与卸载、微波发生、微波辐射加热和温度控制等步骤。
1.物料处理
物料处理是微波加热的重要环节之一，主要包括原材料的筛选、清洗与去皮、切割、蒸煮等工序。
2.装载与卸载
装载与卸载是微波加热过程中的两个重要步骤。物料必须在微波箱内正确、等间距地放置，以保证微波加热的均匀性。
3.微波发生 微波发生是微波加热的关键环节。微波设备包括微波发生装置和微波箱。微波发生装置主要由微波生成器、变压器、波导和传输线组成。微波箱主要由微波吸收体、隔离门、旋转机构、传输带和温度控制装置等部分组成。
4.微波辐射加热
微波辐射加热过程中，微波电磁波会通过不同形状的反射板、波导、传输带等组件进入微波箱内，经过物料的吸收和相互作用，使得物料内部的水分、蛋白质等分子发生转换并产生热效应，从而实现快速加热。
波导的概念
波导
概念定义
波导是一种用于传输电磁波的结构，它可以将电磁波限制在一个特定的空间范围内传播。波导由一系列的导体边界和介质组成，其中导体边界可用于限制电磁波的传播方向和模式。常见的波导结构包括矩形波导、圆柱波导和光纤等。
在波导中，电磁波以一种特定的模式沿着导体边界传播。这些模式是由波长和波导几何形状决定的。每个模式具有特定的频率、相位和场分布特性。不同模式之间的能量传输是通过反射、折射和耗散等过程实现的。
重要性
波导在通信、雷达、微波技术等领域中具有重要应用。以下是几个重要方面：
1. 低损耗传输：相比于自由空间传播，波导可以减少能量损耗，并提供更稳定和可靠的信号传输。这对于长距离通信和高速数据传输非常关键。
2. 模式控制：通过选择合适的几何形状和尺寸，可以实现对波导中电磁波模式的控制。这对于满足特定的通信需求、提高传输效率和减少干扰都非常重要。
3. 屏蔽和隔离：波导可以提供良好的屏蔽效果，阻止外部电磁干扰的影响。这在高频通信和敏感设备中非常重要，可以提高系统性能和数据安全性。
4. 集成与封装：波导结构可以与其他电子元件集成在一起，实现紧凑的封装和方便的安装。这对于微波集成电路、光纤通信等应用非常关键。
应用
通信领域
• 微波通信：波导被广泛应用于微波通信系统中。它们可用于天线馈线、滤波器、耦合器和功分器等组件。通过使用合适的波导结构，可以实现高效率和低损耗的微波信号传输。
• 光纤通信：光纤本质上也是一种特殊形式的波导。它通过光的全反射来传输信息。光纤作为高速、大容量的通信媒介，广泛应用于长距离通信、互联网和数据中心等领域。
科学研究
• 高能物理：在高能物理实验中，波导被用于加速器和射频系统。通过合理设计波导结构，可以实现高效的粒子加速和束流控制。 • 天文观测：在射电天文学中，波导用于构建射电望远镜的接收机和天线系统。它们能够捕捉和接收来自宇宙的微弱射电信号，并提供高灵敏度的观测能力。
