06-访问控制列表工作原理及基本配置
条rule 表项
怎样利用 IP 地址 和 反掩码sMask 来表示 一个网段?
All rights reserved
Page 10
如何使用反掩码
反掩码和子网掩码相似，但写法不同：
0表示需要比较 1表示忽略比较
反掩码和IP地址结合使用，可以描述一个地址范围。
All rights reserved Page 20
包过滤技术的基本规则和原理
小结
标准和扩展访问控制列表的配置方法
All rights reserved
Page 13
高级IP访问控制列表的配置命令（二）
配置基于ICMP协议的高级IP访问列表：
Switch(config)# access-list <num> {deny | permit} icmp {{<sIpAddr> <sMask>} | any-source |{host-source <sIpAddr>}} {{<dIpAddr> <dMask>} | any-destination |{host-destination <dIpAddr>}} [<icmp-type> [<icmp-code>]] [precedence <prec>][tos <tos>][time-range<time-range-name>]
绝。
从 202.110.10.0/24 来的数据包可以 通过！
从192.110.10.0/24 来的数据包不能 通过！
路由器
All rights reserved
Page 9
标准IP访问控制列表的配置
命令格式如பைடு நூலகம்：
Switch(config)# access-list <num> {deny | permit} {{<sIpAddr> <sMask >} | any-source |{host-source <sIpAddr>}}
Switch(config)# time-range <time_range_name>
定义一周内的各种不同要求的时间范围，每周都循环这个时间
Switch (Config-Time-Range) # absolute-periodic { Monday | Tuesday | Wednesday |Thursday |Friday |Saturday |Sunday }<start_time> to {Monday| Tuesday |Wednesday |Thursday |Friday |Saturday |Sunday} <end_time>
定义一个绝对时间段，这个时间段是根据本设备的时钟运行
Switch (Config-Time-Range) # absolute start <start_time> <start_data> [end <end_time> <end_data>]
显示时间范围功能配置信息
Switch(config)# show time-range<word>
配置基于其它协议的高级IP访问列表：
Switch(config)# access-list <num> {deny | permit} {eigrp | gre | igrp | ipinip | ip | <int>}{{<sIpAddr> <sMask>} | any-source | {hostsource <sIpAddr>}} {{<dIpAddr><dMask>} | any-destination | {host-destination <dIpAddr>}} [precedence <prec>][tos <tos>][time-range<time-range-name>]
All rights reserved
Page 18
基于时间段的包过滤
“特殊时间段内应用特殊的规则”
Internet
上班时间 （上午8：00 － 下午5：00） 只能访问特定的站点；其余 时间可以访问其他站点
All rights reserved
Page 19
时间段的配置命令
创建一个名为time_range_name 的时间范围名，并同时进入时间范围模式
对路由器/交换机需要转发的数据包，先获取包头信息，然后 和设定的规则进行比较，根据比较的结果对数据包进行转发 或者丢弃。而实现包过滤的核心技术是访问控制列表。
R
内部网络 Internet 办事处 公司总部
All rights reserved
未授权用户
Page 3
访问控制列表的作用
访问控制列表可以用于防火墙； 访问控制列表可以用于Qos（Quality of Service），对数据流量进
访问控制列表是什么？
一个以太网帧如下图所示：
可以是 TCP/UDP/ICMP/ OSPF。。。。
以太网帧头
IP包头
TCP/UDP报头
数据
源MAC
协议号
源地址
源端口
目的MAC
帧头字段
目的端口
目的地址
对于以太网帧来说， 帧头的相关字段可以 用来定义规则；甚至 可以将二、三、四层 各字段同时用于规则 定义。
0 0 0
0 0 255
0 3 255
255 255 255
只比较前24位 只比较前22位 只比较前8位
All rights reserved
Page 11
扩展IP访问控制列表
扩展IP访问控制列表使用除源IP地址外更多的信息描述数据包，
表明是允许还是拒绝。
从202.110.10.0/24来的, 到179.100.17.10的， 使用TCP协议， 利用HTTP访问的 数据包可以通过！
{ip|mac|mac-ip} access-group [<num>|<acl-name>]{in|out}
访问控制列表2001 作用在Ethernet0/0/1接 口，在out方向有效 Ethernet0/0/1
访问控制列表3001 作用在Ethernet0/0/2接 口，在in方向上有效 Ethernet0/0/2
访问控制列表工作原理 及基本配置
All rights reserved
学习完此课程，您将会：
理解访问控制列表的基本原理
掌握标准和扩展访问控制列表的配置方法 掌握在交换机上配置基于二层的访问控制列表的方法
All rights reserved
Page 2
IP包过滤技术介绍
如何在保证合法访问的同时，对非法访问进行控制？
− 标准（standard）和扩展（extended）；扩展方式可以指定更加 细致的过滤信息。 根据命名方式： − 数字（numbered）和命名（named）。
对一条ACL的说明应当从这三个方面加以描述。
All rights reserved
Page 7
如何标识访问控制列表？
利用数字标识访问控制列表 利用数字范围标识访问控制列表的种类（神州数码交换机产品）
行控制；
在DCC中，访问控制列表还可用来规定触发拨号的条件；
访问控制列表还可以用于地址转换；
在配置路由策略时，可以利用访问控制列表来作路由信息的过滤； 在配置策略路由时，可以利用访问控制列表来过滤特定的报文做特
殊处理。
All rights reserved
Page 4
访问控制列表是什么？
打开或者关闭防火墙
Switch(config)# firewall { enable | disable }
设置防火墙的缺省过滤模式
Switch(config)# firewall default { permit | deny }
显示配置的访问控制列表
Switch# show access-lists [<num>|<acl-name>]
显示包过滤功能配置信息
Switch# show firewall
显示端口上ACL 绑定情况
Switch# show access-group [interface [Ethernet] <name>]
All rights reserved
Page 17
在物理端口上应用访问控制列表
将访问控制列表应用到物理端口上 指明是OUT还是IN方向 在物理端口配置模式下：
access-list 120 deny tcp 129.9.0.0 0.0.255.255 202.38.160.0 0.0.0.255 dport 80
TCP报文
WWW 端口 202.38.160.0/24
129.9.0.0/16
问题: 下面这条规则表示什么意思? deny udp 129.9.8.0 0.0.0.255 202.38.160.0 0.0.0.255 dport 128
一个IP数据包如下图所示（图中IP所承载的上层协议为TCP/UDP）：
IP包头
TCP/UDP报头
数据
协议号 源地址 目的地址
源端口
目的端口
对于TCP/UDP应用来说，这5 个元素组成了一个TCP/UDP 相关，访问控制列表就是利 用这些元素定义相应的规则
访问控制列表原理及配置技巧(acl)
1、访问控制列表的作用。
作用就是过滤实现安全性具网络可有管理性一、过滤，经过路由器的数据包二、控制增长的网络IP数据2、访问控制列表的分类及其特性。
一、标准列表只基于ip协议来工作，只能针对数据包种的源地址来做审核，由于无法确定具体的目的，所以在使用的过程中，应靠近目的地址，接口应为距目的地址最近的接口，方向为out。
访问控制别表具有方向性，是以路由器做参照物，来定义out或者inout：是在路由器处理完以后，才匹配的条目in：一进入路由器就匹配，匹配后在路由。
编号范围为：1-99二、扩展列表可以很据数据包中的源ip地址和目的ip地址及相应的应用协议来工作，在工作的过程中常用在距源或组源最近的路由器上，接口为距源最近的接口，方向为in，可以审核三层和四层的信息。
编号范围：100-199如何判断应使用哪种类型的访问控制列表标准：针对目的，允许或拒绝特定的源时，使用标准的（当目的唯一，具有多个源访问时。
）扩展：针对源地址，允许或拒绝源去往特定的目的。
或者在涉及四层信息的审核时通常都会采用扩展列表。
（当源确定下来，具有单个源可有多个目的地址时。
）编号的作用：a,标识表的类型b,列表的名字1.访问列表最后一条都隐含拒绝所有，使用拒绝列表时，必须有条允许语句。
2.访问列表按顺序自上而下逐条匹配，当匹配后立即执行，不会继续匹配。
3.具有严格限制的条目应该放在列表前。
4.删除列表不能有选择删除，若no access-list X 的一个条目，则这个列表被删除。
5.当别表没有被应用时,则是个无效的别表,不会影响到数据的审核.6.在书写列表的过程中,应先编辑列表,再应用到相应的接口或者策略上.7.当列表过滤掉一个数据包时，会返回给源一个不可达的icmp包，然后丢掉或过滤掉包8.访问列表在应用中，标准的应靠近目的，而扩展则靠近源或组源。
9.当路由器调用了一个没有条目的列表，则执行列表隐含条目，deny any （拒绝所有）10.在某个接口，某个方向上只能调用一个列表。
第五讲访问控制列表的功能与基本配置
访问控制列表（Access Control List，ACL) 是路由器接 口的指令列表，用来控制端口进出的数据包。
ACL的作用
• ACL可以限制网络流量、提高网络性能。例如，ACL 可以根据数据包的协议，指定数据包的优先级。 ACL提供对通信流量的控制手段。例如，ACL可以限 定或简化路由更新信息的长度，从而限制通过路由器某一 网段的通信流量。 ACL是提供网络安全访问的基本手段。如图所示， ACL允许主机A访问人力资源网络，而拒绝主机B访问。 ACL可以在路由器端口处决定哪种类型的通信流量被 转发或被阻塞。例如，用户可以允许E-mail通信流量被路 由，拒绝所有的Telnet通信流量。
验证访问控制列表的命令
• 1、show access-list
• 2、show access-list number 显示特定列表 • 3、show ip access-list 只显示路由器上配 置的IP访问控制列表 • 4、show ip interface (显示哪些接口配置了 访问控制列表) • 5、show running-config （显示访问列表和 哪些接口设置了访问列表）
正确放置ACL的位置
• 根据减少不必要通信流量的通行准则，网管员应该尽可 能地把ACL放置在靠近被拒绝的通信流量的来源处，即 RouterA上。如果网管员使用标准ACL来进行网络流量限制， 因为标准ACL只能检查源IP地址，所以实际执行情况为：凡 是检查到源IP地址和网络1匹配的数据包将会被丢掉，即网 络1到网络2、网络3和网络4的访问都将被禁止。由此可见， 这个ACL控制方法不能达到网管员的目的。同理，将ACL放 在RouterB和RouterC上也存在同样的问题。只有将ACL放 在连接目标网络的RouterD上（E0接口），网络才能准确实 现网管员的目标。由此可以得出一个结论: 标准ACL要尽量 靠近目的端。
标准acl的工作原理
标准acl的工作原理一、什么是ACL（访问控制列表）访问控制列表（Access Control Lists，ACL）是一种广泛应用于网络设备（如路由器和交换机）的配置工具，用于控制网络流量和权限。
它们在许多网络环境中起着至关重要的作用，包括网络安全、流量管理、设备访问控制等。
标准ACL（Standard ACL）是一种基本的ACL配置，用于定义一系列规则，这些规则定义了哪些数据包可以或不可以通过设备。
这些规则基于源地址、目标地址、端口号、协议类型等因素进行匹配，并根据匹配结果进行相应的动作（如允许、拒绝、重定向等）设置。
标准ACL的工作原理可以概括为以下几个步骤：1. 匹配规则：标准ACL首先根据规则中的条件（如源地址、目标地址、端口号等）对进入和出站的流量进行匹配。
只有当数据包符合所有规则的条件时，才会进一步评估下一个步骤。
2. 动作设置：一旦数据包被匹配，ACL会根据规则设置相应的动作。
这些动作可以是允许通过（允许进入或出站流量）、拒绝通过（阻止进入或出站流量）或重定向到其他网络。
3. 规则的优先级：在标准ACL中，规则的优先级决定了数据包的处理顺序。
一般而言，较新的规则具有更高的优先级，当多个规则匹配同一个数据包时，优先级高的规则会优先处理。
4. 匹配失败的处理：如果数据包无法匹配任何ACL规则，那么通常会根据设备的默认策略进行处理，如丢弃数据包或将其发送到其他网络。
三、标准ACL的配置示例以下是一个简单的标准ACL配置示例，用于限制特定IP地址的访问：```yamlaccess-list 10 deny 192.168.0.1 anyaccess-list 10 permit any any```在这个例子中，规则10定义了两个动作：禁止IP地址为192.168.0.1的数据包进入或离开网络，同时允许所有其他数据包通过。
这个规则的优先级高于其他未定义的规则。
四、标准ACL的优点和缺点标准ACL的主要优点是可以灵活地控制网络流量，通过定义各种规则来满足特定的安全需求。
访问控制列表概述
ACL工作原理及规则
• 注意事项 – 一个ACL列表中至少要有一条允许或拒绝的语句 – 只能在设备的每个接口、每个协议、每个方向上应用一个ACL – ACL只能应用在接口上 – 先处理入站ACL，再进行数据路由 – 先进行数据路由，再处理出站接口上的出站ACL – ACL会影响通过接口的流量和速度，但不会过滤路由器本身产生的 流量
访问控制列表概述
• 访问控制列表（Access Control List）
– 是一个有序的语句集，它通过对比报文中字段值与访 问控制列表参数，来允许或拒绝报文通过某个接口。
• 访问控制列表作用： – 安全控制
报文 ACL语句组成：
– 条件：用来匹配数据包中字段值
– 操作：条件匹配时，可以采取允许和拒绝两个操作
ACL工作原理及规则
• 入站ACL
– 入站数据先判断ACL后执行路由
ACL工作原理及规则
• 出站ACL
– 出站数据先进行路由再应用ACL
ACL工作原理及规则
• 基本规则
– ACL规则按名称或编号进行分组
– 列表中每条ACL语句有一组条件和一个操作，如果需要多 个条件或多个操作，则必须使用多个ACL语句来完成
– 如果当前语句的条件没有匹配，则处理列表中下一条语句
– 如果条件匹配，则执行语句后面的操作，且不再与其他 ACL语句进行匹配
– 如果列表中的所有语句都不匹配，那么丢弃该数据包
• 注意：
– 由于ACL语句默认是拒绝不匹配的数据包，所以在列表中 至少要有一个允许的操作。否则所有数据包都会被拒绝掉
访问控制列表

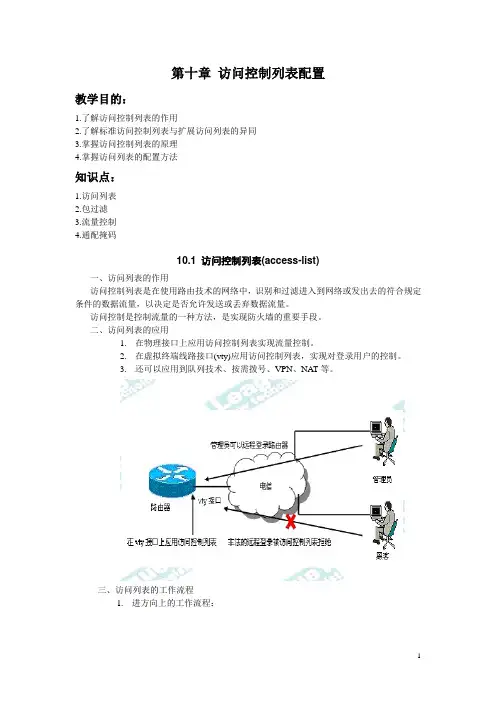

第十章访问控制列表配置教学目的：1.了解访问控制列表的作用2.了解标准访问控制列表与扩展访问列表的异同3.掌握访问控制列表的原理4.掌握访问列表的配置方法知识点：1.访问列表2.包过滤3.流量控制4.通配掩码10.1 访问控制列表(access-list)一、访问列表的作用访问控制列表是在使用路由技术的网络中，识别和过滤进入到网络或发出去的符合规定条件的数据流量，以决定是否允许发送或丢弃数据流量。
访问控制是控制流量的一种方法，是实现防火墙的重要手段。
二、访问列表的应用1.在物理接口上应用访问控制列表实现流量控制。
2.在虚拟终端线路接口(vty)应用访问控制列表，实现对登录用户的控制。
3.还可以应用到队列技术、按需拨号、VPN、NA T等。
三、访问列表的工作流程1.进方向上的工作流程：2.出方向上的工作流程：四、访问列表的控制条件根据IP数据包中包含的信息，可以对数据包的源IP地址、目的IP地址、被路由的协议类型、数据要访问的端口等作为判断条件。
五、访问列表执行流程访问控制列表实际上是一些列判断语句，被过滤的数据包会一个个和这些条件语句进行比较，当符合条件则执行操作(permit或deny )；否则进行下一条件判断。
六、注意事项1.访问控制列表的列表号指出是哪种协议的访问控制列表。
即每种协议(IP、IPX等)定义一个访问控制列表。
2.一个访问控制列表的配置是每协议、每接口、每方向的。
每种协议可以定义进出两个控制访问控制列表。
3.访问控制列表的顺序决定了对数据包控制顺序。
4.在访问控制列表最后，有一条隐含的“全部拒绝”命令，因此在控制列表里至少有一条“允许”语句。
5.访问控制列表只能过滤穿过路由器的数据流量，不能过滤路由器本身发出的数据包。
10.2 访问控制列表分类访问控制列表有两种类型：标准访问控制列表、扩展访问控制列表。
✓标准访问控制列表判断条件是数据包的源IP地址，只能过滤来自某个网络或主机的数据包。
项目五、访问控制列表
2. 选择合适的控制方式
根据需求选择合适的控制方式，如IP地址、 端口、协议或用户角色。
4. 测试与验证
测试配置是否正确，确保访问控制列表按预 期工作。
配置示例
```
零信任网络架构
零信任网络架构强调对任何用户和设备的不信任，需要持续验证和授权。这种架构有助于降低内 部攻击风险，提高网络整体安全性。
应用拓展
物联网安全
金融行业应用
医疗保健行业应用
随着物联网设备的普及，访问 控制列表在物联网安全领域的 应用逐渐增多。通过为物联网 设备实施适当的访问控制策略 ，可以有效保护数据和设备安 全。
性能影响
虽然访问控制列表本身对网络性能的影响较小， 但是在大型网络中，过多的规则可能会导致路由 器的处理性能下降。
维护困难
随着网络的变化和安全需求的调整，访问控制列 表的规则可能需要经常修改和维护，增加了管理 员的工作量。
适用场景
安全需求较高的场景
对于对安全性要求较高的场景，如政府机构、金融行业等，访问控 制列表是一个很好的选择。
access-list 10 permit 192.168.1.0 0.0.0.255
配置示例
access-list 10 deny any interface GigabitEthernet0/0 ip access-group 10 in
配置示例
01
```
02
```
access-list 20 permit tcp any port 22
项目五：访问控制列表
目录
CONTENTS
• 访问控制列表简介 • 访问控制列表的配置 • 访问控制列表的优缺点 • 访问控制列表的安全性 • 访问控制列表的发展趋势
访问控制列表(ACL)总结配置与应用
三、 命名访问控制列表
命名访问控制列表允许在标准和扩展访问控制列表中使用名称代替表号。 1、 命名访问控制列表的配置 Router(config)#ip access-list {standard | extended} access-list-name
扩展 ACL 配置实例
如图：配置允许主机 PC 访问 WEB 服务的 WWW 服务，而禁止主机 PC 访问 WEB 的其他 服务。
1、 分析哪个接口应用标准 ACL
应用在入站还是出站接口。 与标准 ACL 一样，应该尽量把 ACl 应用到入站方向
应用在哪台路由器上。 由于扩展 ACL 可以根据源 IP 地址。目的 IP 地址、指定协议、端口等过滤数据包，
3、 将 ACL 应用于接口
创建 ACL 后，只有将 ACL 应用于接口，ACL 才会生效。 Router(config)#ip access-group access-list-number {in | out }
参数 in|out 用来指示该 ACL 是应用到入站接口（in），还是初战接口（out）。 在接口上取消 ACL 的应用 Router（config）#no ip access-group acess-list-number (in | out)
access-llist-number：访问控制列表表号，对于扩展 ACL 来书是 100-199； permit | deny：如果满足条件，则允许|拒绝该流量； protocol：用于指定协议类型，如 IP、TCP、UDP、ICMP 等； source、destination：源和目的，分别用来表示源地址和目的地址； source-wildcard、destination-wildcard：反码。源地址和目标地址的反码； operator operan：lt（小于）、gt（大于）、eq（等于）、neq（不等于）和一个 端口。
华为设备访问控制列表ACL的原理与配置
如何使用反掩码
扩展访问控制列表
从202.110.10.0/24来的,到179.100.17.10的， 使用TCP协议， 利用HTTP访问的 数据包可以通过！
路由器
扩展访问控制列表使用除源地址外更多的信息描述数据包，表明是允许还是拒绝。
配置TCP/UDP协议的扩展访问列表： rule { normal | special }{ permit | deny } { tcp | udp } [source source-addr source-wildcard | any ] [source-port operator port1 [ port2 ] ] [ destination dest-addr dest- wildcard | any ] [destination-port operator port1 [ port2 ] ] [logging] 配置ICMP协议的扩展访问列表： rule { normal | special }{ permit | deny } icmp [source source-addr source-wildcard | any ] [ destination dest-addr dest- wildcard | any ] [icmp-type icmp-type icmp-code] [logging] 配置其它协议的扩展访问列表： rule { normal | special }{ permit | deny } { ip | ospf | igmp | gre } [source source-addr source-wildcard | any ] [ destination dest-addr dest- wildcard | any ] [logging]
网络路由技术中的访问控制列表配置指南(系列十)
网络路由技术中的访问控制列表配置指南在今天的互联网世界中，网络安全成为了一项重要的任务。
为了保护网络中的数据和设备安全，访问控制列表（ACL）成为了不可或缺的一部分。
本文将向读者介绍ACL的概念和其在网络路由技术中的配置指南。
1. 什么是访问控制列表？访问控制列表是一种在网络设备上配置的规则集，用于控制网络流量的访问权限。
它基于不同的条件（如源IP地址、目标IP地址、端口号等）来决定是否允许或拒绝数据包通过。
ACL可以应用于路由器、防火墙等网络设备上，以提供更精细的网络控制。
2. 为什么需要配置ACL？配置ACL的主要目的是增强网络的安全性和性能。
通过限制特定的网络流量，ACL能够阻止未经授权的访问和恶意攻击，减少网络风险。
此外，ACL还可以帮助优化网络性能，提高网络带宽利用率。
3. ACL的配置要点在配置ACL时，有几个要点需要注意。
定义清晰的访问策略在配置ACL之前，首先需要确定清晰的访问策略。
访问策略应该基于网络的安全需求和特定的应用场景来设计。
例如，禁止外部访问内部网络的关键设备，允许特定IP地址范围的用户访问某个应用等。
考虑访问规则的顺序ACL的规则会按照顺序逐个进行匹配，所以规则的顺序非常重要。
在配置ACL时，应该把最常匹配的规则放在前面，这样可以尽早确定数据包的命运，从而提高匹配效率。
不要过分复杂化ACL虽然ACL可以提供很大的灵活性，但也要避免配置过于复杂的ACL。
过度复杂的ACL可能会导致配置错误和性能下降。
因此，应该根据需要，保持ACL的简洁和可维护性。
4. ACL的配置示例下面是一个简单的ACL配置示例，以演示如何配置基于源IP地址的访问控制：配置允许特定IP范围的访问：```access-list 100 permit ip any```上述命令表示允许IP地址范围在~之间的所有数据包通过。
配置禁止特定IP地址的访问：```access-list 100 deny ip host any```上述命令表示禁止IP地址为的主机通过。
访问控制列表(ACL)的配置
目录
• ACL的基本概念 • ACL的配置步骤 • ACL的常见应用场景 • ACL配置的注意事项 • ACL的发展趋势与未来展望 • 案例分析
01 ACL的基本概念
定义与作用
定义
访问控制列表(ACL)是一种安全机制 ，用于对网络设备的数据包进行过滤 ，以控制对网络资源的访问。
网络设备访问控制
路由器访问控制
通过ACL配置，可以限制对路由器特定端口的访问，保护路 由器免受非法访问和恶意攻击。
交换机端口访问控制
在交换机上配置ACL，可以限制特定MAC地址或IP地址的计算 机访问特定的端口，防止未经授权的设备接入网络。
服务器资源保护
文件服务器保护
通过ACL配置，可以限制用户对服务器上特定文件夹或文件的访问，确保敏感数据不被非法获取或篡 改。
规则的冗余与冲突
要点一
总结词
避免规则的冗余和冲突是ACL配置的重要考虑因素。
要点二
详细描述
在配置ACL时，需要避免规则的冗余和冲突。冗余的规则 会增加配置的复杂性和维护成本，而冲突的规则会导致数 据包的处理结果不确定。为了避免冗余和冲突，需要对每 一条规则进行仔细的审查和测试，确保其作用明确且不会 与其他规则产生冲突。同时，可以采用一些工具和技术来 检测和解决规则的冗余和冲突问题。
05 ACL的发展趋势与未来展 望
ACL技术的演进
传统ACL
基于端口和IP地址的访问控制，适用于简单的网络环 境。
扩展ACL
增加了协议和端口的匹配，能够实现更精细的访问控 制。
基于上下文的ACL
结合网络流量的上下文信息，实现更智能的访问控制。
ACL在云计算中的应用
01
