聚四氟乙烯材料力学性能参数表
聚四氟乙烯特性

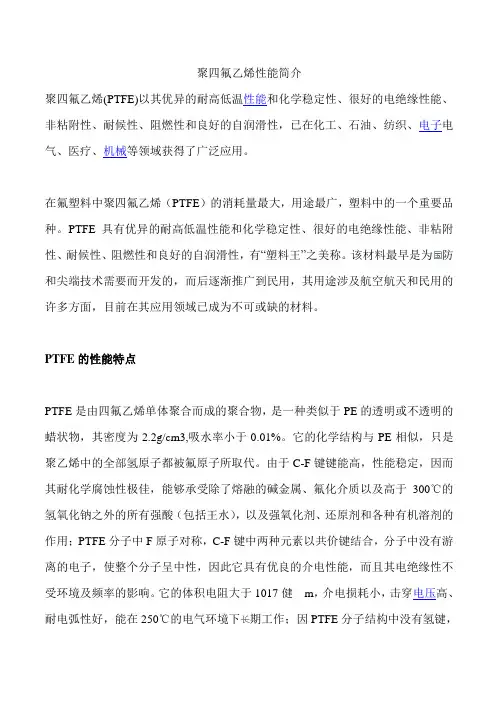

聚四氟乙烯性能简介聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，已在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛应用。
在氟塑料中聚四氟乙烯（PTFE）的消耗量最大，用途最广，塑料中的一个重要品种。
PTFE具有优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，有“塑料王”之美称。
该材料最早是为防和尖端技术需要而开发的，而后逐渐推广到民用，其用途涉及航空航天和民用的许多方面，目前在其应用领域已成为不可或缺的材料。
PTFE的性能特点PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。
它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。
由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。
它的体积电阻大于1017健m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE 耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。
PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小，具体数值见表1。
聚四氟乙烯材质标准
聚四氟乙烯材质
聚四氟乙烯材质标准
1.化学成分
聚四氟乙烯（PTFE）是一种高分子聚合物，由四氟乙烯（TFE）单体通过聚合反应形成。
在聚合过程中，可能添加其他氟代单体或非氟代单体以改变其物理和化学性能。
2.物理性能
聚四氟乙烯具有极高的耐热性，可在260℃下长期使用，且具有优良的耐低温性，在-196℃下不会脆化。
PTFE是一种无毒无味且难燃的物质，具有很高的抗紫外线稳定性。
3.热性能
聚四氟乙烯的热稳定性主要表现在其抗热氧化性能和高温下的稳定性。
在高温下，PTFE的分解温度超过400℃，即使在高温下，它的强度和模量也不会显著降低。
4.力学性能
聚四氟乙烯具有优良的力学性能，如高强度、高模量、低摩擦系数等。
它的摩擦系数是所有固体材料中最低的，具有自润滑特性。
5.耐腐蚀性
聚四氟乙烯具有极高的耐化学腐蚀性，能抵抗大多数酸、碱、盐等化学物质的侵蚀。
6.电性能
聚四氟乙烯在常温下的电绝缘性能很好，介电常数很低，在高温和频率变化时仍能保持良好的绝缘性能。
但聚四氟乙烯容易产生静电，集聚的静电可能会引发火花。
7.环境适应性
聚四氟乙烯在常温下具有优异的耐候性和化学稳定性，能够在恶劣的环境中保持性能的稳定性。
但是聚四氟乙烯不推荐用于暴露于紫外线和含有高能辐射的场合。
8.安全性能
聚四氟乙烯本身无毒，但在高温下可能与某些物质发生反应生成有毒物质。
此外，聚四氟乙烯在高温下可能释放出有毒气体。
因此，在使用聚四氟乙烯时应注意安全问题。
聚四氟乙烯(PTFE)基本常识汇总

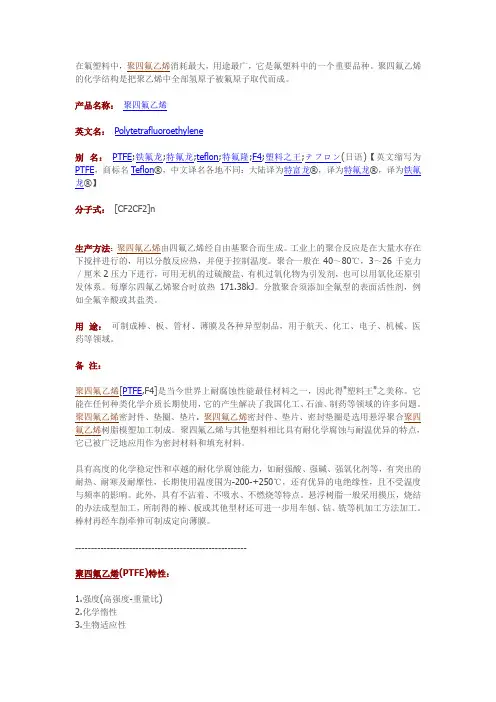

在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。
聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。
产品名称：聚四氟乙烯英文名：Polytetrafluoroethylene别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为PTFE，商标名Teflon®，中文译名各地不同：大陆译为特富龙®，译为特氟龙®，译为铁氟龙®】分子式：[CF2CF2]n生产方法：聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热171.38kJ。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
用途：可制成棒、板、管材、薄膜及各种异型制品，用于航天、化工、电子、机械、医药等领域。
备注：聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度围为-200-+250℃，还有优异的电绝缘性，且不受温度与频率的影响。
此外，具有不沾着、不吸水、不燃烧等特点。
悬浮树脂一般采用模压，烧结的办法成型加工，所制得的棒、板或其他型材还可进一步用车刨、钻、铣等机加工方法加工。
聚四氟乙烯材料力学性能参数表
聚四氟乙烯材料力学性能参数表XXXXXX (PTFE) is one of the XXX it。
XXX (Table 14-9)。
PTFE has high n resistance to strong acids。
strong alkalis。
and strong oxidants。
and even at high temperatures。
it does not react。
Its n resistance exceeds that of glass。
ceramics。
stainless steel。
and even gold and platinum。
so it is known as the "king of plastics." XXX PTFE。
it is resistant to organic XXX can reactwith it at high temperatures.PTFE has excellent dielectric properties。
XXX and arc resistance。
and a low dielectric loss tangent。
but poor corona resistance。
PTFE does not absorb water。
is not affected by oxygen。
XXX。
and has good XXX 3 years。
XXX。
only the XXX and coating can pass through water and gas due to the presence of micropores.Table 14-9 Properties of PTFEXXX indicatorsPhysicalSpecific gravityPerformanceXXXXXXXXX (10% n)PaPaunit value test method 2.15 ~ 2.20 1961 ~ 3521) × 104250 ~ 5001952 × 104ContinuousGB1033-70GBlGB1040-79GB1041-79Anti-XXXImpact/cm2MechanicalXXXHardness HBGB1043-7924.6 ~ 31.61834 ~ 2030) × 104GB1042-79 HG-4.54 XXX Ф5mmLoad 62.5kgfn coefficientWear and tearO.13 ~ O.1614.5M200 testing machine。
聚四氟乙烯膨胀系数表

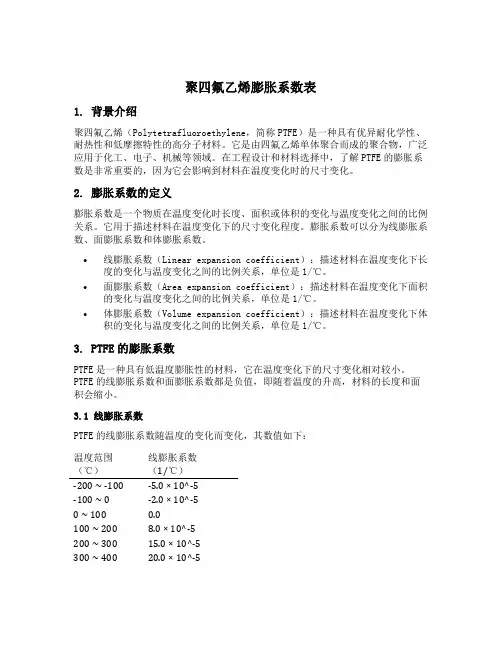

聚四氟乙烯膨胀系数表1. 背景介绍聚四氟乙烯（Polytetrafluoroethylene，简称PTFE）是一种具有优异耐化学性、耐热性和低摩擦特性的高分子材料。
它是由四氟乙烯单体聚合而成的聚合物，广泛应用于化工、电子、机械等领域。
在工程设计和材料选择中，了解PTFE的膨胀系数是非常重要的，因为它会影响到材料在温度变化时的尺寸变化。
2. 膨胀系数的定义膨胀系数是一个物质在温度变化时长度、面积或体积的变化与温度变化之间的比例关系。
它用于描述材料在温度变化下的尺寸变化程度。
膨胀系数可以分为线膨胀系数、面膨胀系数和体膨胀系数。
•线膨胀系数（Linear expansion coefficient）：描述材料在温度变化下长度的变化与温度变化之间的比例关系，单位是1/℃。
•面膨胀系数（Area expansion coefficient）：描述材料在温度变化下面积的变化与温度变化之间的比例关系，单位是1/℃。
•体膨胀系数（Volume expansion coefficient）：描述材料在温度变化下体积的变化与温度变化之间的比例关系，单位是1/℃。
3. PTFE的膨胀系数PTFE是一种具有低温度膨胀性的材料，它在温度变化下的尺寸变化相对较小。
PTFE的线膨胀系数和面膨胀系数都是负值，即随着温度的升高，材料的长度和面积会缩小。
3.1 线膨胀系数PTFE的线膨胀系数随温度的变化而变化，其数值如下：温度范围（℃）线膨胀系数（1/℃）-200 ~ -100 -5.0 × 10^-5 -100 ~ 0 -2.0 × 10^-5 0 ~ 100 0.0100 ~ 200 8.0 × 10^-5 200 ~ 300 15.0 × 10^-5 300 ~ 400 20.0 × 10^-53.2 面膨胀系数PTFE的面膨胀系数也随温度的变化而变化，其数值如下：温度范围（℃）面膨胀系数（1/℃）-200 ~ -100 -10.0 × 10^-5-100 ~ 0 -4.0 × 10^-50 ~ 100 0.0100 ~ 200 16.0 × 10^-5200 ~ 300 30.0 × 10^-5300 ~ 400 40.0 × 10^-53.3 体膨胀系数PTFE的体膨胀系数也随温度的变化而变化，其数值如下：温度范围（℃）体膨胀系数（1/℃）-200 ~ -100 -15.0 × 10^-5-100 ~ 0 -6.0 × 10^-50 ~ 100 0.0100 ~ 200 24.0 × 10^-5200 ~ 300 45.0 × 10^-5300 ~ 400 60.0 × 10^-54. 应用举例PTFE的膨胀系数对于工程设计和材料选择具有重要意义。
聚四氟乙烯耐腐蚀性能表格
聚四氟乙烯（F4）的耐腐化性能参数表腐化介质温度℃耐蚀性腐化介质温度℃耐蚀性腐化介质温度℃耐蚀性硫酸随意浓度240耐四氯甲烷240耐二氧乙烯240耐发烟硫酸随意浓度240耐氟乙烯24耐氟150耐亚硫酸随意浓度240耐二氧乙烯60耐三氧乙烯60耐氢淡酸随意浓度240耐溴65耐五氧乙烯240耐氢氧酸随意浓度240耐四氟乙烯240耐苯240耐盐酸随意浓度240耐苯胺240耐甲苯240耐磷酸随意浓度240耐氧苯240耐二甲苯240耐氢氟酸随意浓度240耐溴苯60耐硝基苯240耐亚硝酸随意浓度240耐乙醇240耐苯甲醛240耐氟酸随意浓度240耐丁醇240耐糠醛240耐次氟酸随意浓度240耐丙酮240耐环乙醇240耐氢氧化钠随意浓度240耐环乙酮60耐苯甲醇240耐氢氧化钾随意浓度240耐甲酸甲酯60耐乙二醇240耐高氟酸随意浓度240耐甲酸民酯60耐丙二醇240耐铬酸随意浓度240耐醋酸甲酯240耐糠醇60耐氟磺酸随意浓度240耐醋酸乙酯240耐苯醇沸耐王水随意浓度240耐醋酸内酯240耐甲沸耐甲酸随意浓度240耐醋酸丁酯240耐甲醛240耐醋酸随意浓度240耐丁酸乙酯60耐三乙胺240耐冰醋酸随意浓度240耐苯二甲酸二丁240耐乙醚240耐酯醋酸肝随意浓度240耐苯二甲酪二辜200耐丁醚240耐酯一氟醋酸随意浓度240耐一 7-除240耐异内醚240耐二氟醋酸随意浓度240耐二氟丙烷240耐呋喃沸耐三氟醋酸随意浓度240耐二硫化碳60耐苯乙酮沸耐丙酸随意浓度240耐丙烯醚240耐矿物油240耐丁酸随意浓度240耐酞酸二丁脂260耐苄沸耐氢氧化钠随意浓度240耐娶一酸一 T 醋沸耐松180耐四氟化钠随意浓度240耐过氧化氢 90％60耐氟化铵100耐次氟酸钠随意浓度240耐二甲基甲酰胺 1 50耐吡啶沸耐高猛酸钾随意浓度240耐三氟丙烷240耐氧化亚锡250耐硝酸随意浓度240耐氟硝基萃沸耐汽油93耐二氧甲烷240耐五氧化磷93耐氟苯沸耐三氧甲烷240耐同苯二60耐苯醛沸耐二氧丁烷60耐对苯三240耐硫醇60耐已烷240耐苯240耐庚烷240耐氧乙烯240耐盐酸苯240耐氟甲烷240耐。
PTFE塑料(F4)(聚四氟乙烯)
PTFE塑料(F4)(聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.1-2.2克/立方厘米成型收缩率:3.1-7.7%成型温度：330-380℃物料性能:1、长期使用温度-200--260度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。
2、呈透明或半透明状态，结晶度越高，透明性越差。
原料多为粉状树脂或浓缩分散液，具有极高的分子量，为高结晶度的热塑性聚合物。
成型性能:1.结晶料,吸湿小。
2.流动性差，极易分解，分解时产生腐蚀气体。
宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。
3.粉状树脂常采用粉末粉末冶金法成型，使用烧结方法。
烧结温度360-380度，不可超过475度。
乳液树脂通常用冷挤出再烧结的工艺加工，可在物品表面形成防腐层。
如需要求制品透明性，韧性好，应采取快速冷却。
也可采取挤压成型，可以挤出管、棒、型材。
4、PTFE熔体粘度很高，容体粘度随剪切应力的增大而减小，显示其非牛顿流体的特性。
5、二次加工，可以热压复合、焊接、粘结、增强、机械加工等，以制得最终产品。
适用:适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件.PVC 聚氯乙烯英文名称:Poly(Vinyl Chloride)电解盐水提供了几乎等量的氯和烧碱，而后氯与乙烯反应生成二氯乙烷，转而脱氯化氢生成氯乙烯单体。
目前，多数氯乙烯是由氧氯化工艺过程生产的，氯乙烯在通常环境条件下是气体，在压力下变为无色透明的液体。
制造目前PVC树脂的估计生产能力111亿磅，大部分是均聚物和少量的共聚物。
约占总量90％的是由悬浮法生一的，其余为本体聚合和乳液法制备的，王有部分糊状树脂。
但少量的溶液共聚物还未包括在里面。
这些产品的广泛潜在应用范围，是在聚合的过程中，加入少量的聚合添加剂，从而影响了树脂颗粒的结构和性能。
如在悬浮法生产树脂中，添加若干水溶性高聚物用作主分散剂或辅助分散剂，而乳液树脂采用表面活性剂组合物。
聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性资料
聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，已在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛应用。
氟塑料中聚四氟乙烯（PTFE）的消耗量最大，用途最广，是氟塑料中的一个重要品种。
PTFE具有优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，有“塑料王”之美称。
该材料最早是为国防和尖端技术需要而开发的，而后逐渐推广到民用，其用途涉及航空航天和民用的许多方面，目前在其应用领域已成为不可或缺的材料。
PTFE的性能特点PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。
它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。
由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。
它的体积电阻大于1017健?m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。
PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．聚四氟乙烯
聚四氟乙烯是用于密封的氟塑料之一。
聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。
聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。
除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。
只有熔融态的碱金属及元素氟等在高温下才能对它起作用。
聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。
聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。
聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
表14-9聚四氟乙烯性能
聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。
聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。
聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。
其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。
在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。
聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。
常用
的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS
2、A1
2
3
、CaF
2
、焦炭粉及各
种金属粉。
如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS
2
可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。
在相同的温度条件下，填充后的聚四氟乙烯其抗压强度(表
14-10)、压缩弹性模量(表14-11)、抗弯强度(表14-12)、硬度(表14-13)、摩擦系数和耐磨耗性(表14-14)、热导率(表14-15)均比纯四氟乙烯高。
但抗拉强度和伸长率则有所下降，线膨胀系数(表14-15)也减小。
表14-10不同温度下加填充剂前后聚四氟乙烯的抗压强度① (Pa)
①5％变形。
表14-ll 不同温度下加填充剂前后聚四氟乙烯的压缩弹性模量
（×103 Pa）
表14-12 不同温度下加填充剂前后聚四氟乙烯的抗弯强度 (Pa)
表14-13 加填充剂前后聚四氟乙烯硬度与温度的关
系
表14一14 加填充剂前后聚四氟乙烯的摩擦系数与磨痕宽度
表14—15 填充剂对导热系数及线膨胀系数的影响
应予注意的是加入填充剂后对pv值的影响。
聚四氟乙烯最大加值不足常
数，而是随负荷及速度而改变。
负荷增加则最大pv值减小；速度增加最大
pv值增大。
加入填充剂可使最大pv值提高10倍以上。
此外，聚四氟乙烯作
摩擦副材料与使用时的环境有关．如填充四氟制品在油或水润滑环境即少油
润滑状态下会大大延长使用寿命。
JB/T 6627-2008 碳（化）纤维浸渍聚四氟乙烯编织填料 285KB
QB/T 3628-1999 螺旋用聚四氟乙烯生料带 (单行本完整清晰扫描版) 335KB
SH 3402-1996管法兰用聚四氟乙烯包覆垫片 174KB
SH 3402-1996 管法兰用聚四氟乙烯包覆垫片 196KB
QB/T 3627-1999聚四氟乙烯薄膜 251KB
QB/T 3624-1999 聚四氟乙烯管材 156KB
JB/T 6618-2005 金属缠绕垫用聚四氟乙烯带技术条件 205KB
JB/T 10688-2006 聚四氟乙烯垫片技术条件 185KB
HG/T 3705-2003 金属网聚四氟乙烯复合管与管件 307KB
GJB 773A/3A-2000 航空航天用镀银铜芯聚四氟乙烯绝缘电线电缆详细规范- 526KB
GJB 773A/2A-2000 航空航天用镀镍铜芯聚四氟乙烯绝缘电线电缆详细规范- 675KB
GB/T 17737.2-2000 射频电缆第2部分：聚四氟乙烯(PTFE)绝缘半硬射频同轴电缆分规范 1123KB
GB/T 5009.80-2003食品容器内壁聚四氟乙烯涂料卫生标准的分析方法 64KB
SJ/T 9556.2-93 实心聚四氟乙烯绝缘同轴射频电缆质量分等标准 142KB
SJ 50973/9-98 SFF-50-6-51型聚四氟乙烯绝缘柔软射频电缆详细规范 309KB
SJ 50973/8-98 SFF-50-5-51型聚四氟乙烯绝缘柔软射频电缆详细规范 350KB
SJ 50973/7-98 SFF-50-2-51型聚四氟乙烯绝缘柔软射频电缆详细规范 266KB
SJ 50973/4-95 SFCJ-50-5-51型打孔聚四氟乙烯绝缘柔软射频电缆详细规范292KB
SJ 50973/3-95 SFT-50-5-51型聚四氟乙烯绝缘半硬同轴电缆详细规范 363KB SJ 50973/2-95 SFT-50-3-51型聚四氟乙烯绝缘半硬同轴电缆详细规范 334KB SJ 50973/1-95 SFT-50-2-51型聚四氟乙烯绝缘半硬同轴电缆详细规范 346KB SJ 50973/12-98 SFF-50-3-53型聚四氟乙烯绝缘柔软射频电缆详细规范 210KB SJ 50973/11-98 SFF-50-3-52型聚四氟乙烯绝缘柔软射频电缆详细规范 208KB SJ 50973/10-98 SFF-50-3-51型聚四氟乙烯绝缘柔软射频电缆详细规范 218KB SJ 20749-99 阻燃型覆铜箔聚四氟乙烯玻璃布层压板详细规范 135KB
SJ 1563-80 实心聚四氟乙烯绝缘同轴射频电缆（暂行） 865KB
QB/T 3626-1999 聚四氟乙烯棒材 279KB
QB/T 3625-1999 聚四氟乙烯板材 831KB
JB/T 8560-1997 碳化纤维/聚四氟乙烯混编填料 195KB
JB/T 8558-1997 石棉/聚四氟乙烯混编填料 197KB
JB/T 7899-1999 填充聚四氟乙烯软带导轨技术条件 205KB
JB/T 7898-1999 填充聚四氟乙烯导轨软带 254KB
JB/T 6627-1993 碳（化）纤维浸渍聚四氟乙烯编织填料 77KB
JB/T 6626-1993 聚四氟乙烯编织填料 62KB
JB/T 6618-1993 金属缠绕垫用聚四氟乙烯生料带技术条件 70KB
JB/T 50007-1999 聚四氟乙烯编织填料产品质量分等 147KB
JB/T 50006-1999 碳（化）纤维浸渍聚四氟乙烯编织填料产品质量分等 155KB HG/T 3028-1999 糊状挤出用聚四氟乙烯树脂 229KB
HG/T 2903-1997 模塑用细粒聚四氟乙烯树脂 452KB
HG/T 2902-1997 模塑用聚四氟乙烯树脂 524KB
HG/T 2901-1997 聚四氟乙烯树脂粒径试验方法 496KB
HG/T 2900-1997 聚四氟乙烯树脂体积密度试验方法 290KB
HG/T 2899-1997聚四氟乙烯材料命名 172KB
HG/T 2899-1997 聚四氟乙烯材料命名 349KB
HG/T 21609-1996 管法兰用聚四氟乙烯--橡胶复合垫片 481KB
HG/T 21562-1994 衬聚四氟乙烯钢管和管件 964KB
HG 20628-1997 钢制管法兰用聚四氟乙烯包覆垫片(美洲体系) 233KB
HG 20607-1997 钢制管法兰用聚四氟乙烯包覆垫片(欧洲体系) 256KB
HG 20536-1993 聚四氟乙烯衬里设备 497KB
GB/T 5009.80-2003食品容器内壁聚四氟乙烯涂料卫生标准的分析方法 105KB GB/T 11679-1989食品容器内壁聚四氟乙烯涂料卫生标准的分析方法 111KB GB 11678-1989食品容器内壁聚四氟乙烯涂料卫生标准 143KB。
