沉沙池的设计及不同池型的选择
水土保持方案中沉沙池的布设技术
水保方案的沉沙池设计参考规范①《水利水电工程沉砂池设计规范》（sl269-2001）、②《灌溉与排水工程设计规范》（GB50288-99）。
1 什么是沉沙池沉沙池是指用以沉淀水流中大于规定粒径泥沙的水池。
沉沙池应沉淀泥沙的粒径，主要取决于引水用途。
2 允许过流泥沙一般允许泥沙粒径不宜大于0.05mm，沉沙池出口允许含沙量不宜大于10kg/m3。
具体允许泥沙粒径大小应根据当地具体的实际情况确定，水流中所含细颗粒泥沙，对农田有肥田作用，也不会淤积渠道，可输送到田间。
3 沉沙池型式沉沙池型式可结合冲沙方式，采用定期水力冲沙或人工清淤的条带形沉沙池。
有天然洼地可以利用时，也可对采用沉沙条渠。
沉沙池的进口段宜采用两侧均匀扩散的对称布置；受条件限制时，也可采用单侧扩散布置，但需设置与池厢潜没隔墙相对应导流墩（墙）。
进口段长度可取15～30m。
沉沙池的出口段宜采用两侧均匀收缩的对称布置；出口段可取10～20m，水流收缩角宜为10°～20°。
必要时，出口处可设置跌梁式活动底坎。
池厢深度可取2.5m～3.5m。
池底纵坡应根据冲沙流速及具体冲沙条件等进行计算，可取1/200～1/50。
采用定期冲沙的冲沙流速不宜小于2～2.5m/s。
池厢横断面宜取矩形或梯形。
池厢分段应设伸缩沉降缝，缝距可距10～20m，缝内应设缝内止水。
4 沉沙池计算公式进入沉沙池的总泥沙量按公式（1）计算确定c s s F M w γλ/⨯⨯=公式（1）式中：s w ——进入沉沙池总泥沙量，m 3；λ——输移比，取为0.45，a/s M ； s M ——场地平均土壤侵蚀模数（t/km 2.a ），根据第七章水土流失预测章节取值；F ——汇水面积，km 2；c γ——泥沙容重，t/m 3，取值1.20t/m 3；池厢工作宽度可按公式（2）计算确定。
公式（2）式中 ：B p 为池厢工作宽度（m ）；Q p 为通过池厢的工作流量（m 3/s ）；H p 为池厢工作水深（m ），可取用池厢深度的70%～75%；-V 为池厢平均流速（m/s ），可根据沉沙池内可能沉淀的泥沙粒径按表1确定。
水利工程沉沙池布置结构与整流排沙效果分析

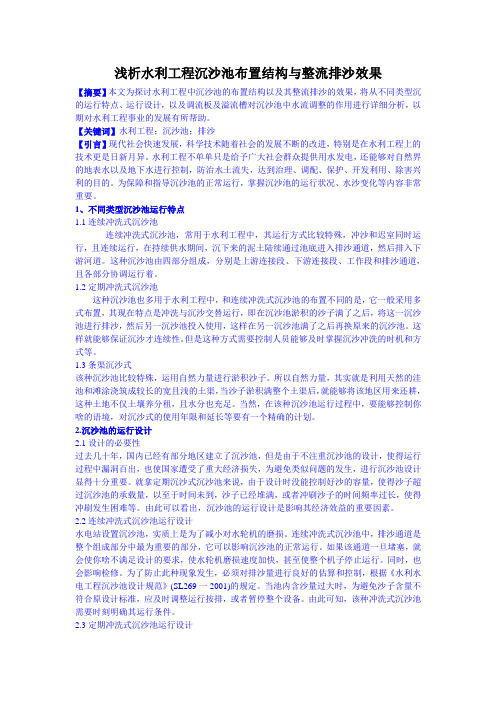

浅析水利工程沉沙池布置结构与整流排沙效果【摘要】本文为探讨水利工程中沉沙池的布置结构以及其整流排沙的效果，将从不同类型沉的运行特点、运行设计，以及调流板及溢流槽对沉沙池中水流调整的作用进行详细分析，以期对水利工程事业的发展有所帮助。
【关键词】水利工程；沉沙池；排沙【引言】现代社会快速发展，科学技术随着社会的发展不断的改进，特别是在水利工程上的技术更是日新月异。
水利工程不单单只是给予广大社会群众提供用水发电，还能够对自然界的地表水以及地下水进行控制，防治水土流失，达到治理、调配、保护、开发利用、除害兴利的目的。
为保障和指导沉沙池的正常运行，掌握沉沙池的运行状况、水沙变化等内容非常重要。
1、不同类型沉沙池运行特点1.1连续冲洗式沉沙池连续冲洗式沉沙池，常用于水利工程中，其运行方式比较特殊，冲沙和迟室同时运行，且连续运行，在持续供水期间，沉下来的泥土陆续通过池底进入排沙通道，然后排入下游河道。
这种沉沙池由四部分组成，分别是上游连接段、下游连接段、工作段和排沙通道，且各部分协调运行着。
1.2定期冲洗式沉沙池这种沉沙池也多用于水利工程中，和连续冲洗式沉沙池的布置不同的是，它一般采用多式布置，其现在特点是冲洗与沉沙交替运行，即在沉沙池淤积的沙子满了之后，将这一沉沙池进行排沙，然后另一沉沙池投入使用，这样在另一沉沙池满了之后再换原来的沉沙池。
这样就能够保证沉沙才连续性。
但是这种方式需要控制人员能够及时掌握沉沙冲洗的时机和方式等。
1.3条渠沉沙式该种沉沙池比较特殊，运用自然力量进行淤积沙子。
所以自然力量，其实就是利用天然的洼池和滩涂浇筑成较长的宽且浅的土渠，当沙子淤积满整个土渠后，就能够将该地区用来还耕，这种土地不仅土壤养分租，且水分也充足。
当然，在该种沉沙池运行过程中，要能够控制你啥的语境，对沉沙式的使用年限和延长等要有一个精确的计划。
2.沉沙池的运行设计2.1设计的必要性过去几十年，国内已经有部分地区建立了沉沙池，但是由于不注重沉沙池的设计，使得运行过程中漏洞百出，也使国家遭受了重大经济损失，为避免类似问题的发生，进行沉沙池设计显得十分重要。
水土保持方案中沉沙池的布设技术
水保方案的沉沙池设计参考规范①《水利水电工程沉砂池设计规范》（sl269-2001）、②《灌溉与排水工程设计规范》（GB50288-99）。
1 什么是沉沙池沉沙池是指用以沉淀水流中大于规定粒径泥沙的水池。
沉沙池应沉淀泥沙的粒径，主要取决于引水用途。
2 允许过流泥沙一般允许泥沙粒径不宜大于0.05mm，沉沙池出口允许含沙量不宜大于10kg/m3。
具体允许泥沙粒径大小应根据当地具体的实际情况确定，水流中所含细颗粒泥沙，对农田有肥田作用，也不会淤积渠道，可输送到田间。
3 沉沙池型式沉沙池型式可结合冲沙方式，采用定期水力冲沙或人工清淤的条带形沉沙池。
有天然洼地可以利用时，也可对采用沉沙条渠。
沉沙池的进口段宜采用两侧均匀扩散的对称布置；受条件限制时，也可采用单侧扩散布置，但需设置与池厢潜没隔墙相对应导流墩（墙）。
进口段长度可取15～30m。
沉沙池的出口段宜采用两侧均匀收缩的对称布置；出口段可取10～20m，水流收缩角宜为10°～20°。
必要时，出口处可设置跌梁式活动底坎。
池厢深度可取2.5m～3.5m。
池底纵坡应根据冲沙流速及具体冲沙条件等进行计算，可取1/200～1/50。
采用定期冲沙的冲沙流速不宜小于2～2.5m/s。
池厢横断面宜取矩形或梯形。
池厢分段应设伸缩沉降缝，缝距可距10～20m，缝内应设缝内止水。
4 沉沙池计算公式进入沉沙池的总泥沙量按公式（1）计算确定c s s F M w γλ/⨯⨯=公式（1）式中：s w ——进入沉沙池总泥沙量，m 3；λ——输移比，取为0.45，a/s M ； s M ——场地平均土壤侵蚀模数（t/km 2.a ），根据第七章水土流失预测章节取值；F ——汇水面积，km 2；c γ——泥沙容重，t/m 3，取值1.20t/m 3；池厢工作宽度可按公式（2）计算确定。
公式（2）式中 ：B p 为池厢工作宽度（m ）；Q p 为通过池厢的工作流量（m 3/s ）；H p 为池厢工作水深（m ），可取用池厢深度的70%～75%；-V 为池厢平均流速（m/s ），可根据沉沙池内可能沉淀的泥沙粒径按表1确定。
水利水电沉砂池设计规范SL269--2001
力减小和年发电量相应减少 大修间隔缩短 检修费用增加 影
响机组运行的灵活性和可靠性
减轻泥沙对水轮机磨损危害的主要措施有 采用耐磨材料
或耐磨护面层 提高磨损部位的耐磨水平 采取工程措施 如
设置沉沙池 沉砾池或利用水库沉沙等 以减少过机含沙量及过
机粗沙 改善水轮机的水力及结构性能 降低关键磨损部位的
流速 保持水流平顺流态 提高水轮机设计制造质量 保持
定期冲洗式沉沙池较连续冲洗式沉沙池具有运行可靠 结 构简单 便于施工等特点 所以在地形开阔的地方应优先考虑 使用
连续冲洗式沉沙池占地面积小 适合在地形狭窄的地方采 用 若具备足够的冲沙水头和流量时 加之合理设计及运用 仍 然可以满足运行要求
提水灌溉工程的定期冲洗式沉沙池 一般多邻近首部取水 口 可结合地形和灌溉渠布置 在引水首部设低扬程泵站 既满 足扬水需要 又形成足够的冲沙水头 如大禹渡沉沙池和禹门口 沉沙池
为确定水利水电工程沉沙池的设置标准 确定沉沙池的规 模 评定其效益 应根据不同类型沉沙池 收集相关的各种资料
沉沙池引渠 输水道的设计正常水位是确定沉沙池设计水 位的依据
沉沙池的设计引用流量及其过程是确定沉沙规模的主要 依据
为使引渠和输水道不应由于淤积 而影响沉沙池正常引水 和输水 应收集引渠和输水道挟沙力分析成果
水轮机 水泵过流部件耐磨性能 抗磨措施等资料 是用 于分析判断沉沙池设计沉降粒径标准的一项依据 水轮机或水泵 的大修间隔用于比较设置沉沙池后对减轻磨损的作用
灌区资料是用以研究水利工程沉沙池泥沙沉降设置标准 和规模的一项依据
入池含沙量及颗粒级配
时段平均入池含沙量计算 在水电工程沉沙池中忽略了有
坝引水与取水口底坎的挡沙作用 在水利工程沉沙池中忽略了取
水利工程沉沙池布置结构与整流排沙效果分析

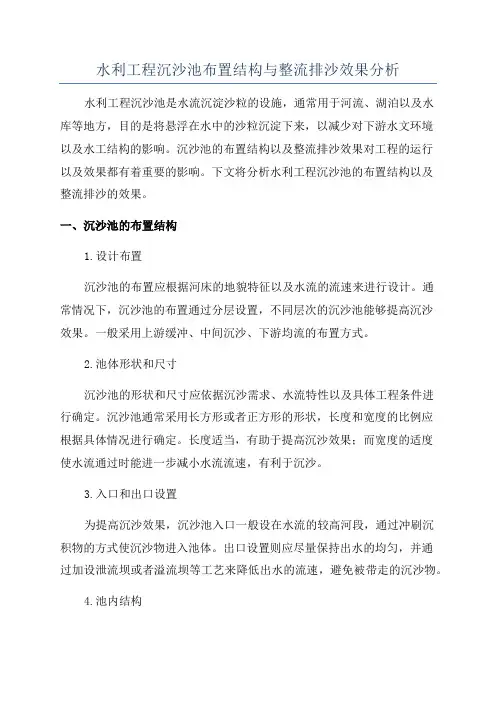

水利工程沉沙池布置结构与整流排沙效果分析水利工程沉沙池是水流沉淀沙粒的设施，通常用于河流、湖泊以及水库等地方，目的是将悬浮在水中的沙粒沉淀下来，以减少对下游水文环境以及水工结构的影响。
