江苏电力无线专网4G核心网部署规划探讨
江苏电力无线专网4G核心网部署规划探讨
电力4G无线专网可以促进电网与信息通信技术深度融合，电网生产、经营和服务模式发生变革，电力4G无线专网核心网规划应考虑电网发展和信息技术发展，本文重点从4G核心网建设方案分析，探讨规划阶段核心网部署方案。
标签：电力无线专网、4G核心网、部署规划
1、无线专网体系架构
江苏电力无线专网由核心网、无线网、回传网等组成，用于承载电网终端网络各类业务，核心网与业务主站之间通过安全网关隔离。
2、核心网设备主要特点介绍
运营商级核心网将MME、HSS、PCRF、CG等逻辑网元的硬件采用ATCA 标准架构，S/P-GW逻辑网元硬件采用路由器平台，单套系统能力一般均能支持1000万用户，1万基站。
专网核心网是将MME、HSS、S/P-GW整合在同一个ATCA平台中，单套系统能力一般支持20万用户，1000基站。
3 核心网部署方案规划
方案一：核心网集中部署方案
核心网集中部署，将在省公司按异地容灾方式集中部署，全省基站的信令流和数据流将集中接入省核心网。
该方案特点：
1）可以提高网络的扁平化，满足集中集成管理要求；
2）随着业务的集中集成，大量业务也向省集中发展，目前除了配网自动化和少量试点的新型业务主站设在地区，其余业务主站均设在省公司，所以该方案的组网与业务流向也较为吻合，只是该方案中包括有三遥的配网自动化需由省公司转接至各地市公司的配网自动化主站，增加了传输时延；
3）全省一个核心网，降低MME间位置更新和切换频率，提升网络性能（移动业务角度），所以在跨地区交界处较容易处理；
4）网络与现有网络联接入口集中在省公司，所以易于安全平台的配置和安全接入的管理；
5）本方案可以根据后期业务和流量情况，将S/P-GW网元下沉到有需要的地市，以进一步提升网络整体的性能。
图1核心网全集中部署组网方案
方案二：核心网分布部署方案
各地市公司按异地容灾方式分别部署核心网设备。
各地市公司基站均接入各自核心网，网络管理在各地市公司完成，网管系统通过北向接口接入TMS系统，省公司通过TMS系统监视各地区专网系统。
该方案特点：
1）该方案业务均由各地市公司接入，大量省集中业务仍需在各地市转接省到市骨干网接入省公司；
2）不满足集中集成管理要求；
3）全省多核心网，MME间位置更新和切换频率，所以在跨地区交界处存在跨局漫游，组网难度较大；
4）网络与现有网络联接入口分部在13个地市公司，所以安全平台的配置和安全接入的管理较为复杂；
5）该方案专网核心网可以满足地区现有和远景扩展要求；
图2：核心网分布部署组网方案
方案一与方案二重点项目方面分析比较：
序号分析项目方案一核心网集中部署方案二核心网分布部署
1 对业务的支撑能力与业务集中集成的地发展方向一致，只有数量占比不大的配网自动化等业务需要由省公司转发。
与配网自动化业务流向吻合，但是与大量省集中部署的业务流向不吻合吻合，需要由市公司转发省公司。
业务开通需要各地市网元的配置
2 成熟度各大运营商均省集中部署方式，设备也采用运营商级核心网，成熟度高。
专网核心网也已在容量需求不大的政务网和企业网中多有应用，有一定的成熟度。
3 扩展性和灵活性方面采用运营商级核心网，可以平滑扩容。
全省扁平化组网，一个核心网，无漫游问题，跨地区的交叠点等问题易于处理，网络灵活
性强。
一般采用专网核心网，扩容难度大。
分地区组网，跨地区业务需漫游切换，跨地区的交叠点等问题难以处理，网络灵活性较差。
4 运维难度满足集中集成的运维管理要求，可分层分域管理，简单灵活。
核心网维护难度高，减轻了地区运维人员的压力。
难以满足集中集成的运维管理要求。
维护人员分散，投入人员多，对各地区运维人员要求高。
5 建设难易程度只要在省公司设置核心网设备和网络安全接入平台，建设难度最低。
少了多地协作配合等因素，建设周期可控。
要在各地市配置核心网设备，需要在各地市配置各类业务的接入网关，建设难度高。
全网的联调工作量繁琐巨大，建设周期不可控。
6 与基站兼容性运营商级核心网与专网基站的兼容性需要进一步确认。
专网核心网，可采用同厂专网基站。
但与异厂专网基站的兼容性需要进一步确认。
7 核心网投资费用采用运营商级核心网在省公司集中部署两套套无线核心网与网管（主备备份）。
省公司集中部署安全平台。
对于全省接入用户规模在百万的江苏电力无线专网，单套核心网价格较低，如采用云化平台，投资费用远低于方案二。
采用专网核心网在每个地市部署两套专网核心网与网管（主备备份）。
地市公司均部署安全平台。
当用户数为3万时，单套核心网价格与方案一相当，随着用户数的增加成本将远超方案一。
4、结论
对于江苏电网接入的业务终端百万级规模，电力4G无线专网核心网建设规划要具有一定的前瞻性，适应“互联网+”远景发展，促进电网与信息通信技术深度融合，推动电网生产、经营和服务模式变革。
電力4G无线专网核心网规划应考虑江苏电力发展和技术革新，着眼未来，推荐江苏电力采用运营商级核心网在省公司集中部署方式建设无线专网核心网。
电力无线专网系统组网方案研究
电力无线专网系统组网方案研究蒋旭东; 吕志来; 喻宜; 张东【期刊名称】《《电子测试》》【年(卷),期】2019(000)021【总页数】5页(P90-94)【关键词】业务需求; 组网方案; 安全防护; 深度覆盖【作者】蒋旭东; 吕志来; 喻宜; 张东【作者单位】北京许继电气有限公司北京 100085【正文语种】中文0 引言国家电网公司把“打造与电网融合发展的公司‘第二张网（全业务泛在电力物联网）’，驱动能源互联网构建”作为新时代信息通信发展的战略目标。
“十三五”以来，终端通信接入网的大力建设为这一目标奠定了基础。
目前，在10kV电网及用户侧部署采集、监测、实时控制终端数量已超1200万台，至“十三五”末还将增加500万台。
同时，业务对通信时延、可靠性、安全性等通信性能指标提出了更高的要求[1]。
终端接入通信的技术体制可选择光纤专网、电力线载波、无线公网、无线专网等方式。
经分析验证，无线专网优势明显，一是相较光纤专网更经济，建设更便捷。
无线专网单终端通信成本仅需0.3万元，建设可充分利用变电站、供电所等自有物业，建设工期短、难度低。
二是相较无线公网具有无法比拟的安全性、可靠性和时延性能优势。
无线专网独立承载电力业务，可实现业务物理隔离和可靠通信，另外，实测无线专网端到端时延最低可达24ms，优于业务需要。
三是相较于电力线载波，无线专网可应用于10kV及以下“最后一公里”区段的终端接入，作为中长距离电力终端通信的主方式[2-4]。
建设电力无线专网将提升接入网建设经济效益，弥补光纤专网、无线公网建设与应用局限，拓展电网业务支撑能力及应用范围，其泛在、高速、安全、智能的特点符合泛在电力物联网建设要求，实现电网海量业务终端及电力用户数据的双向实时交互，支撑能源互联网发展。
1 电力无线专网需求分析电力无线专网适用于A+、A类供电区域中光纤敷设难度较大的区域，B、C类供电区域，以及D类供电区域中具有控制类业务需求的区域，承载的业务分为控制、采集、移动应用三类。
电力无线专网无线网络规划技术
电力无线专网无线网络规划技术电力无线专网是指在电力系统中建立的一种专用通信网络，用于实现电力系统设备之间的数据通信和控制。
由于电力系统具有高可靠性、低时延和大带宽需求的特点，因此电力无线专网无线网络规划技术成为了解决电力系统通信问题的重要技术之一。
本文将从网络规划的基本概念、技术要求、应用场景以及发展趋势等方面对电力无线专网无线网络规划技术进行详细阐述。
一、网络规划的基本概念网络规划是指根据一定的目标要求，对网络中的各种网络设备、信道资源、传输介质等资源进行科学合理的配置和布局。
在电力无线专网无线网络规划中，需要考虑到电力系统的特殊性和通信需求，从而设计出能够满足电力系统通信要求的无线网络方案。
网络规划的关键内容包括网络拓扑结构设计、信道规划、频率规划、覆盖范围确定、信号干扰分析、网络优化等方面。
网络拓扑结构设计是网络规划的核心内容，它主要包括网络节点的选址、天线的安装高度和方向、信号覆盖区域等方面的设计。
而信道规划和频率规划则是保证网络通信质量的关键，它们可以避免信号干扰和频谱资源浪费，提高网络的通信质量和容量。
二、技术要求电力无线专网无线网络规划需要满足电力系统通信的特殊需求，因此在技术方面需要具备以下几项主要要求：1.高可靠性：电力系统对数据通信的要求非常严格，因此无线网络在规划时需要保证通信的可靠性，避免因信号干扰或天气等因素导致通信的中断或丢包。
2.低时延：电力系统的控制和保护需求对通信时延要求非常高，因此无线网络在规划时需要保证通信时延的稳定性和低延迟。
3.大带宽：电力系统中需要传输大量的实时数据和视频信号，因此无线网络需要满足大带宽的需求，保证通信质量和传输效率。
4.灵活性：电力系统的布局和设备可能会发生变化，因此无线网络需要具备灵活性，能够快速适应网络结构的变化。
5.安全性：电力系统的通信数据对安全性要求非常高，因此无线网络需要具备强大的安全防护措施，保证通信数据的安全传输。
三、应用场景电力无线专网无线网络规划技术可以广泛应用于电力系统的各个环节，包括电力生产、传输、配电以及电力设备的监控和控制等方面。
电力无线专网实施方案
电力无线专网实施方案一、引言。
随着电力行业信息化和智能化发展的不断深入，电力无线通信网络的建设和优化已成为当前电力行业的重要任务。
为了满足电力系统对数据传输速度、网络覆盖范围、通信安全性等方面的需求，电力无线专网的实施方案显得尤为重要。
本文将从网络规划、技术选型、安全保障等方面，提出一套电力无线专网实施方案。
二、网络规划。
1. 网络结构规划。
电力无线专网的网络结构应当充分考虑到电力系统的特殊性，采用星型、环型或者混合型拓扑结构，以保证网络的可靠性和稳定性。
同时，根据电力系统的实际情况，合理划分网络域，确保不同区域之间的通信畅通。
2. 覆盖范围规划。
针对电力系统的广域覆盖需求，应当采用多种覆盖方式，包括室内覆盖、室外覆盖、隧道覆盖等，以确保网络信号覆盖到每一个需要通信的角落。
三、技术选型。
1. 传输技术选型。
在电力无线专网的建设中，应当选用适合电力系统的传输技术，如微波通信、光纤通信等，以满足对传输速度和带宽的需求。
2. 接入技术选型。
针对电力系统的接入需求，应当选用适合的接入技术，如LTE、WiMAX等，以满足对接入速度和网络容量的需求。
四、安全保障。
1. 数据加密保障。
在电力无线专网的建设中，应当采用高强度的数据加密技术，确保数据传输的安全性和可靠性，以防止数据泄露和网络攻击。
2. 访问控制保障。
为了保障电力无线专网的安全性，应当采用严格的访问控制策略，限制非授权设备和用户的接入，防止网络被恶意入侵。
五、总结。
电力无线专网的实施方案涉及到网络规划、技术选型、安全保障等多个方面，需要全面考虑电力系统的实际需求和特殊性。
只有在合理规划网络结构、选用适合的技术、加强安全保障的基础上，才能实现电力无线专网的高效运行和稳定发展。
希望本文提出的电力无线专网实施方案能够对相关工作提供一定的参考和帮助。
电力无线宽带专网解决方案
下行:108Mbps
四、LTE专网优势-时隙配比优势
视讯类
移动互联网类
其它类
移动搜索 移动广告 移动社区网 络
……
上下行配 置类别 编号
0 1 2 3 4 5 6
上下行 配置比
3:1 2 :2 1:3 3:6 2:7 1:8 5:4
帧编号 0 123456789 D SUUUDSUUU D SUUDDSUUD D SUDDDSUDD D SUUUDDDDD D SUUDDDDDD D SUDDDDDDD D SUUUDSUUD
四、LTE专网优势-应用优势
技术优势 频谱优势
TD-LTE是我国拥有自主知识产权的、面向4G的技术，相对 3G等无线接入技术，带宽有革命性的突破，各种业务QOS得到了很
好的保证；拥有自主知识产权，网络也更加安全可靠。
TDD频谱资源丰富，不需要对称性，容易获取，投资性价 比高，特别是政务网建设上得到了政府的支持。
电力无线宽带专网解决方案
GLOBAL MOBILE BROADBAND NETWORK INTEGRATED SERVICE PROVIDER
一、电力通信网概述
配电自动化主站
供电企 业信息 集成
配电GIS
变电所自动化
通信网络
馈线自动化 用电自动化
➢城市10kV线路全年 平均利用率在30%以 下，美国为43％，最 大负荷时刻，平均负 载率普遍在40～50% 以下，而东京为75% 以上； ➢供电可靠性方面， 2009年全国城市用户 年平均停电时间为 9.111小时，而东京为 5分钟。
作为整个系统中必不可缺的就是安全的传输网，LTE专网设计使用不同频段既能够保证所 采集的数据能够无干扰安全的传输到数据中心，也能够安全准确无误的将数据中心的信令下传 给智能采集设备。

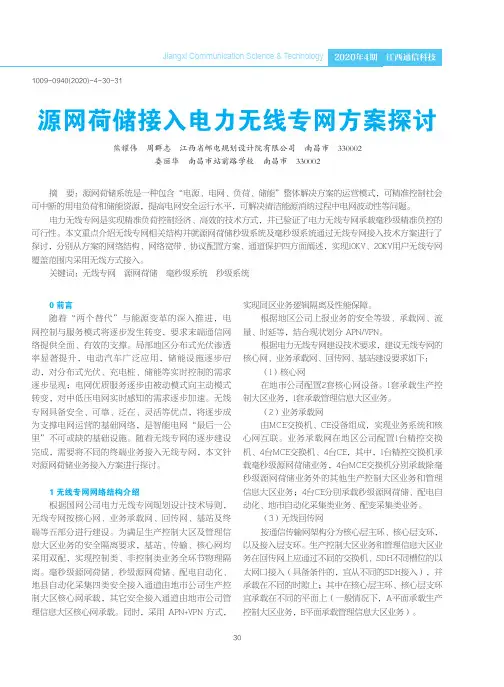

源网荷储接入电力无线专网方案探讨
1009-0940(2020)-4-30-31源网荷储接入电力无线专网方案探讨熊耀伟 周群志 江西省邮电规划设计院有限公司 南昌市 330002娄丽华 南昌市站前路学校 南昌市 330002摘 要：源网荷储系统是一种包含“电源、电网、负荷、储能”整体解决方案的运营模式，可精准控制社会可中断的用电负荷和储能资源，提高电网安全运行水平，可解决清洁能源消纳过程中电网波动性等问题。
电力无线专网是实现精准负荷控制经济、高效的技术方式，并已验证了电力无线专网承载毫秒级精准负控的可行性。
本文重点介绍无线专网相关结构并就源网荷储秒级系统及毫秒级系统通过无线专网接入技术方案进行了探讨，分别从方案的网络结构、网络宽带、协议配置方案、通道保护四方面阐述，实现10KV、20KV用户无线专网覆盖范围内采用无线方式接入。
关键词：无线专网 源网荷储 毫秒级系统 秒级系统0 前言随着“两个替代”与能源变革的深入推进，电网控制与服务模式将逐步发生转变，要求末端通信网络提供全面、有效的支撑。
局部地区分布式光伏渗透率显著提升，电动汽车广泛应用，储能设施逐步启动，对分布式光伏、充电桩、储能等实时控制的需求逐步显现；电网优质服务逐步由被动模式向主动模式转变，对中低压电网实时感知的需求逐步加速。
无线专网具备安全、可靠、泛在、灵活等优点，将逐步成为支撑电网运营的基础网络，是智能电网“最后一公里”不可或缺的基础设施。
随着无线专网的逐步建设完成，需要将不同的终端业务接入无线专网，本文针对源网荷储业务接入方案进行探讨。
1 无线专网网络结构介绍根据国网公司电力无线专网规划设计技术导则，无线专网按核心网、业务承载网、回传网、基站及终端等五部分进行建设。
为满足生产控制大区及管理信息大区业务的安全隔离要求，基站、传输、核心网均采用双配，实现控制类、非控制类业务全环节物理隔离。
毫秒级源网荷储、秒级源网荷储、配电自动化、地县自动化采集四类安全接入通道由地市公司生产控制大区核心网承载，其它安全接入通道由地市公司管理信息大区核心网承载。

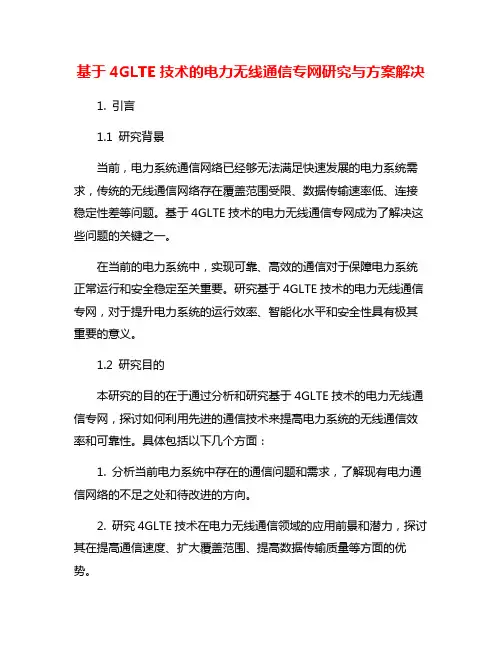

基于4GLTE技术的电力无线通信专网研究与方案解决
