弹塑性大变形有限元方法胡平§大变形弹塑性本构方程最简单的材料大变形弹塑性本构方程是不考虑加载历史的形变理论的全量本构方程。
这类本构方程基于加载历史是比例加载的基本假定。
对于许多金属冲压成形问题，比例加载的基本假定是近似正确的，因此，基于这类理论的所谓one step inverse algorithm，由于其高效高速的计算效率，近年来被广泛应用于汽车概念设计阶段的冲压工艺性快速校核。
关于全量理论的One-step inverse algorithm的理论知识将另行介绍（参见理论手册）。
然而，更精细和准确的成形问题数值分析应该是能够考虑加载历史的增量本构理论。
为了反映与加载历史的相关性，大变形弹塑性问题需要采用速率型(增量型)的本构方程。
首先，需要在大变形条件下，按照符合客观性的要求，建立增量型本构方程。
由(7.26)式可知，变形率张量[d]是客观张量，但由(7.36)式可知Cauchy应力张量的物质导数[]σ 不是客观张量，所以若用变形率张量和Cauchy应力张量来建立本构方程，则将不满足本构方程的客观性条件(7.42)式。
为此，需要另外定义Cauchy应力张量的导数。
1．Cauchy应力张量的Jaumann导数（率）而Cauchy应力的Jaumann导数定义为01lim tjdt dt(1)推导后得到ijij ik kj kj ki σσσωσω∇=--（2）其矩阵形式为2. 第一Piola 应力（名义应力）张量的本构导数（3）用Cauchy 应力Jaumann 导数表示的第一Piola 应力的本构导数为()ij ij ik kj kj ki ik jk ij kk t t d d l l σσσσσ∇=--++ （4）其矩阵形式为()][t t σ∇= （5）3. 第二Piola 应力张量的本构导数仿照第一Piola 应力本构导数的推导，有()ij ij ij kk kj ik ik jk T t l l l σσσσ=+--（6）把（7.179）式代入（7.182）式，便得用Cauchy 应力Jaumann 导数表示的第二Piola 应力的本构导数为()ij ij ik kj kj ki ij kk T t d d l σσσσ•∇=--+（7）其矩阵形式为（8）4. 大变形弹塑形本构方程三维大变形弹塑形问题属于大变形问题。
对于显式与隐式有限元的理解

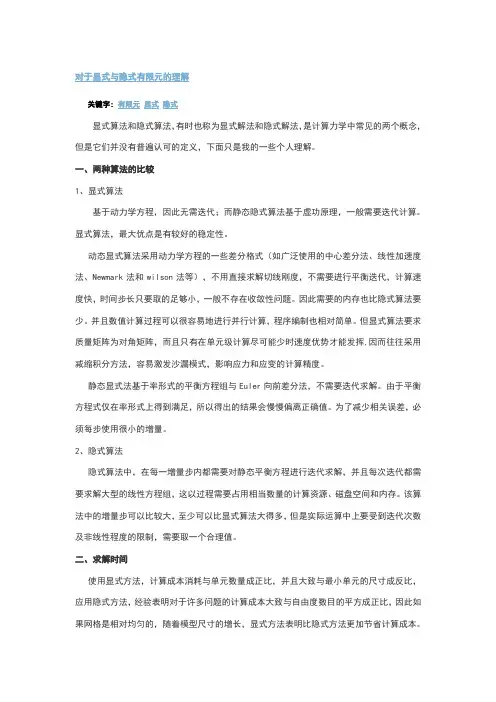

对于显式与隐式有限元的理解关键字: 有限元显式隐式显式算法和隐式算法，有时也称为显式解法和隐式解法，是计算力学中常见的两个概念，但是它们并没有普遍认可的定义，下面只是我的一些个人理解。
一、两种算法的比较1、显式算法基于动力学方程，因此无需迭代；而静态隐式算法基于虚功原理，一般需要迭代计算。
显式算法，最大优点是有较好的稳定性。
动态显式算法采用动力学方程的一些差分格式（如广泛使用的中心差分法、线性加速度法、Newmark法和wilson法等），不用直接求解切线刚度，不需要进行平衡迭代，计算速度快，时间步长只要取的足够小，一般不存在收敛性问题。
因此需要的内存也比隐式算法要少。
并且数值计算过程可以很容易地进行并行计算，程序编制也相对简单。
但显式算法要求质量矩阵为对角矩阵，而且只有在单元级计算尽可能少时速度优势才能发挥,因而往往采用减缩积分方法，容易激发沙漏模式，影响应力和应变的计算精度。
静态显式法基于率形式的平衡方程组与Euler向前差分法，不需要迭代求解。
由于平衡方程式仅在率形式上得到满足，所以得出的结果会慢慢偏离正确值。
为了减少相关误差，必须每步使用很小的增量。
2、隐式算法隐式算法中，在每一增量步内都需要对静态平衡方程进行迭代求解，并且每次迭代都需要求解大型的线性方程组，这以过程需要占用相当数量的计算资源、磁盘空间和内存。
该算法中的增量步可以比较大，至少可以比显式算法大得多，但是实际运算中上要受到迭代次数及非线性程度的限制，需要取一个合理值。
二、求解时间使用显式方法，计算成本消耗与单元数量成正比，并且大致与最小单元的尺寸成反比，应用隐式方法，经验表明对于许多问题的计算成本大致与自由度数目的平方成正比，因此如果网格是相对均匀的，随着模型尺寸的增长，显式方法表明比隐式方法更加节省计算成本。
三、两种方法的应用范围：a)在求解动力学问题时，将方程在空间上采用有限元法（或其他方法）进行离散后，变为常微分方程组F=M(u)+C(u)+K(u)。
计算力学专题知识讲座
w~
c0
c1
cos
x
l
c2
cos
2x
l
c3
cos
3x
l
i
i (x)ci
取权函数为：
WII (x x j ) ----- 边界
WI i (x)
----- 域内
EI
d 4w dx4
q0 x l
0
x0
w 0, dw 0
dx
xl
w 0, dw 0
dx
取试函数为： w~ c0 c1x c2 x2 c3x3 c4 x4 c5 x5 i (x)ci
u~
~
~u
当 n 有限时，方程存在残差（余量）
即：在域内
~
R( x) L(u) f
0
~
~~
~
在边界上
R g ( x) G(u~) g 0
~
~~
逼迫余量在某种平均意义上为零
WI Rd 0
WII R g d 0
或
WI Rd WII R g d 0
WI ,WII 为权函数
不同权函数旳选择涉及不同旳计算格式
0
q c4 24EI
P
EI
d 4w dx4
P
(x
)
0
x0
w 0, dw 0 dx
xl
w 0, dw 0
dx
取试函数为： w~ c0 c1x c2 x2 c3x3 c4 x4 i (x)ci
或：
w~
c0c1 sinxlc2sin
2x
l
c3
i
sin
3x
l
i
i (x)ci
或：
例二：
隐式求解与显式求解.
大多数非线性动力学问题一般多是采用显式求解方法，特别是在求解大型结构的瞬时高度非线性问题时，显示求解方法有明显的优越性。
下面先简要对比一下隐式求解法和显示求解法。
动态问题涉及到时间域的数值积分方法问题。
在80年代中期以前，人们基本上采用纽曼法进行时间域的积分。
根据纽曼法，位移、速度和加速度有着如下关系：u(i+1)=u(i)+△t*v(i)[(1—2p)a(i)+2p*a(i+1)] (1)v(i+1)=V(i)+△t[(1-2q)a(i)+2qa(i+1)] (2)上面式子中 u(i+1),u(i)分别为当前时刻和前一时刻的位移，v(i+1)和V(i)为当前时刻和前一时刻的速度，a(i+1)和a(i)为当前时刻和前一时刻的加速度，p和q为两个待定参数，△t为当前时刻与前一时刻的时问差，符号 * 为乘号。
由式(1)和式(2)可知，在纽曼法中任一时刻的位移、速度、加速度都相互关联，这就使得运动方程的求解变成一系列相互关联的非线性方程的求解，这个求解过程必须通过迭代和求解联立方程组才能实现。
这就是通常所说的隐式求解法。
隐式求解法可能遇到两个问题。
一是迭代过程不一定收敛，二是联立方程组可能出现病态而无确定的解。
隐式求解法最大的优点是它具有无条件稳定性，即时间步长可以任意大。
如果采用中心差分法来进行动态问题的时域积分，则有如下位移、速度和加速度关系式：u(i+1)=2u(i)-u(i-1)+a(i)(△t)^2 (3)v (i+1)=[u (i+1)-u (i-1)]／2(△t) (4)式中u(i-1)，为i -1时刻的位移。
由式(3)可以看出，当前时刻的位移只与前一时刻的加速度和位移有关，这就意味着当前时刻的位移求解无需迭代过程。
另外，只要将运动过程中的质量矩阵和阻尼矩阵对角化，前一时刻的加速度求解无需解联立方程组，从而使问题大大简化，这就是所谓的显式求解法。
显式求解法的优点是它既没有收敛性问题，也不需要求解联立方程组，其缺点是时间步长受到数值积分稳定性的限制，不能超过系统的临界时间步长。
ansys中显式与隐式
显式与隐式方法对比：隐式时间积分——不考虑惯性效应（[C]and[M]）。
——在t＋△t时计算位移和平均加速度：{u}={F}/[K]。
——线性问题时，无条件稳定，可以用大的时间步。
——非线性问题时，通过一系列线性逼近（Newton－Raphson）来求解；要求转置非线性刚度矩阵[k]；收敛时候需要小的时间步；对于高度非线性问题无法保证收敛。
显式时间积分——用中心差法在时间t求加速度：{a}=([F(ext)]-[F(int)])/[M]。
——速度与位移由：{v}={v0}+{a}t,{u}={u0}+{v}t——新的几何构型由初始构型加上{X}={X0}+{U}——非线性问题时，块质量矩阵需要简单的转置；方程非耦合，可以直接求解；无须转置刚度矩阵，所有的非线性问题（包括接触）都包含在内力矢量中；内力计算是主要的计算部分；无效收敛检查；保存稳定状态需要小的时间步。
关于文件组织：jobname.k——lsdyna输入流文件，包括所有的几何，载荷和材料数据jobname.rst——后处理文件主要用于图形后处理（post1），它包含在相对少的时间步处的结果。
jobname.his——在post26中使用显示时间历程结果，它包含模型中部分与单元集合的结果数据。
时间历程ASCII文件——包含显式分析额外信息，在求解之前需要用户指定要输出的文件，它包括：GLSTAT全局信息，MATSUM材料能量，SPCFORC节点约束反作用力，RCFORC接触面反作用力，RBDOUT刚体数据，NODOUT 节点数据，ELOUT单元数据……在显式动力分析中还可以生成下列文件：D3PLOT——类似ansys中jobname.rstD3THDT——时间历程文件，类似ansys中jobname.his关于单元：ANSYS/LSDYNA有7中单元（所有单元均为三维单元）:LINK160:显式杆单元；BEAM161：显式梁单元；SHELL163：显式薄壳单元；SOLID164：显式块单元；COMBI165：显式弹簧与阻尼单元；MASS166：显式结构质量；LINK167:显式缆单元显式单元与ansys隐式单元不同：——每种单元可以用于几乎所有的材料模型。
