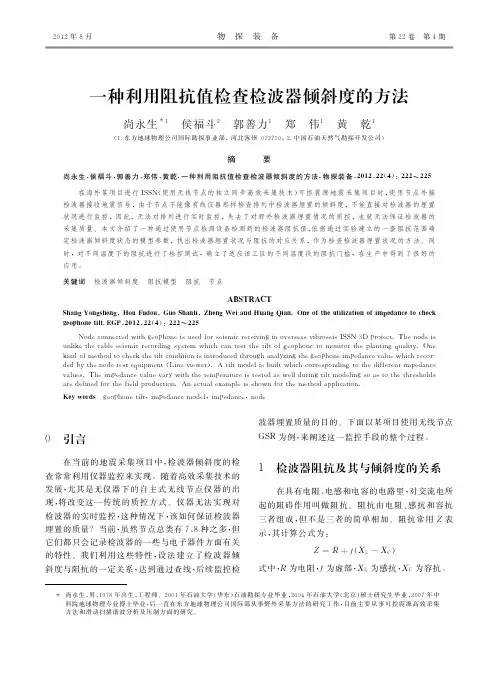

一种利用阻抗值检查检波器倾斜度的方法
尚 永 生 ，侯 福 斗 ，郭 善 力 ，郑 伟 ，黄 乾 ．一 种 利 用 阻 抗 值 检 查 检 波 器 倾 斜 度 的 方 法 ．物 探 装 备 ，２０１２，２２（４）：２２２～２２５
在海外某项目进行ＩＳＳＮ（使用无线节点的独 立 同 步 高 效 采 集 技 术）可 控 震 源 地 震 采 集 项 目 时，使 用 节 点 外 接 检波器接收地震信号，由于节点不能像有线仪器那样检查排列中检波器埋置的倾斜度，不能直接对 检 波 器 的 埋 置 状况进行监控，因此，无法对排列进行实时监控，失去了对野 外 检 波 器 埋 置 情 况 的 质 控 ，也 就 无 法 保 证 检 波 器 的 采集质量。本文介绍了一种通过使用节点检测设备检测到的检波器阻抗值，依据 通 过 实 验 建 立 的 一 套 阻 抗 范 围 确 定检波器倾斜度状态的模型参数，找出检波器埋置状况与阻抗的对应关系，作为检查检波器埋置 状 况 的 方 法。 同 时，对不同温度下的阻抗进行了检控测试，确立了适应该工区的不同温度段的 阻 抗 门 槛，在 生 产 中 得 到 了 很 好 的 应用。
１ 检波器阻抗及其与倾斜度的关系
在 具 有 电 阻 、电 感 和 电 容 的 电 路 里 ，对 交 流 电 所 起的阻碍作用叫 做 阻 抗。 阻 抗 由 电 阻、感 抗 和 容 抗 三者组成，但不是三者的简单相加。 阻抗常用 Ｚ 表 示 ，其 计 算 公 式 为 ：
Ｚ ＝ Ｒ ＋ｊ（ＸＬ －ＸＣ） 式中，Ｒ 为电阻，ｊ 为虚部，ＸＬ 为感抗，ＸＣ 为容抗。
第 ２２ 卷 第 ４ 期
尚永生 等：一种利用阻抗值检查检波器倾斜度的方法
２ ２３
对于检波器来说，里面 没 有 电 容 器，因 此 ＸＣ 为 零，只有线圈产生的感抗 ＸＬ，所以公式可以简化为
测量阻波器、结合滤波器的新方法
测量阻波器、结合滤波器的新方法沈建清南京紫金计量有限公司阻波器和结合滤波器是载波通信和继电保护设备中的重要部件，需要定期测量和保养，但测量起来相当麻烦，往往测量一天也得不到准确的结果。
合肥华伟电子有限责任公司最新推出的HW5319A型阻波器、结合滤波器自动测试仪，采用全新设计理念，专为测量阻波器、结合滤波器而设计的智能化、数字化仪表，只要接上测试线，不用看说明书，点点鼠标就能完成全部测试工作；比其它方法都简单、快捷、准确，还具有实时图形显示，可作通用扫频仪使用。
HW5319A是根据国家标准“交流电力系统阻波器”GB/T 7330-1998 和“电力载波結合设备”GB/T 7329-1998设计的，在测量阻波器时增加了，“分流损耗”测量功能，该方法是模拟“由于阻波器阻塞能力有限而引起载波信号的损耗”，如果阻波器的“分流损耗”合格，再测量阻波器的感量、Q值、阻抗就没有啥意义了。
建议阻波器只测量“分流损耗”就行了。
HW5319A测量结合滤波器线路侧或电缆侧的工作衰减（G）、回波损耗（T）和阻抗（Z）时，测量模式电路自动配置，耦合电容器（CAP）、线路侧标称阻抗（RX）和电缆侧阻抗（RL）等测量参数自动接入，测量误差自动校正，实现了全自动测量。
测量阻抗时，电抗分量应小于10倍的电阻分量。
仪表上没有显示器和键盘，操作全部用鼠标完成，测试数据和曲线可储存，历史数据可随时查询、比较，还可打印表格和曲线。
机内装有可充电的镍氢电池，连续工作时间5小时以上，且体积小，长281 mm 宽171 mm 高28 mm，重量轻只有850g。
测量方法非常简单，按图（1）所示，用同轴电缆线连接被测设备，用RS232通信电缆连接笔记本电脑USB口或COM口；打开软件，按照提示操作就行了。
图（1）测量阻波器、结合滤波器接线图下面就具体测量原理和方法作简单的说明，相信看过后就会明白HW5319A的过人之处。
（1）阻波器分流损耗测量（F）测量阻波器分流损耗的原理图如图（2），Z1为线路特性阻抗的等效电阻，如为400Ω，振荡器输出+6dB信号，电平表在1-2 处测得的电平为0dB，合上S1由于阻波器的分流，电平表的指示会减小，减小值就是分流损耗，改变频率就可以直接显示阻波器分流损耗的曲线。
高频通道阻波器的原理分析与检测方法研究
（下转第５２页）
万方数据
５２
农业科技与装备
２０１０年２月
Ｑ＞Ｏ表示健全线路吸收功率，而Ｑ＜ｏ表示故障线路 发出功率；只需要提供被检测线路自身的零序电压、 电流信号即可选线，此算法优于暂态零序电流比幅比 极性选线算法ｍ＞２）。 ５结论
本文提出利用小波变换提取在ＳＦＢ频段内的故
障线路暂态零序电流。在ＳＦＢ频段内，由于线路阻抗 的相频特性呈容性，因此，可以利用暂态瞬时无功功 率方向及暂态无功功率法进行故障选线。此算法优于 暂态零序电流比幅比极性选线算法仉＞２）。理论分析 和仿真结果表明：利用该选线原理进行故障选线具有 很高的准确性和灵敏性。
图４高频阻波器测量输入阻抗原理图 Ｆｉｇｕｒｅ ４ Ｓｃｈｅｍａｔｉｃ ｄｉａｇｒａｍ ｆｏｒ ｈｉｇｈ ｆｒｅｑｕｅｎｃｙ ｗａｖｅ
ｔｒａｐｐｅｒ ｍｅａｓｕｒｉｎｇ ｉｎｐｕｔ ｉｍｐｅｄａｎｃｅ
此项试验要求在通道两侧轮流进行。高频阻波器
损坏的一侧（Ｍ侧）测得的输入阻抗将比损坏前的数 值变化较大。另一侧由于挂了一条长的输电线路，而 输电线路的输入阻抗和末端负载大小无关．因此，它 基本保持Ｚ＝Ｚ。＝４００ Ｑ不变。 ３．３测量近端跨越衰耗
讨高频阻波器出现故障时对高频保护的不良影响．结合现场实际，给出了几种高频阻波器故障的检测方法，以便及时准确地发现 并排除故障，有效避免高频阻波器故障对载波通信及高频继电保护装置的干扰，防止高频保护装置不正确动作，从而保证电力系
统的稳定运行。
关键宇：高频阻波器；故障；检测方法
中图分类号：ＴＭ７２６
文献标识码：Ａ
如果本线的工作频率尼和相邻线路的工作频率 均在相邻结合滤波器的通带范围内，则可以直接从装 置上的电压表读数即可。如果而落在相邻线结合滤波 器的通带之外．则电压表应该接到结合滤波器的高压 侧进行测量。 ３．４逐点测试
阻波器基本原理与测试方法
目录1、阻波器基本原理与测试方法2、论PLC通道传输衰耗的不对称性3、阻波器在相相耦合通道中的分流损耗4、阻波器故障隐蔽性及其危害5、调谐元件故障分析与判断6、载波通道理论小结与故障处理要点7、阻波器避雷器和调谐元件的选择与更换8、结合设备原理与测试阻波器基本原理与测试方法1．变电站母线的高频特性及其对载波通道的并联分流作用阻波器串联插入在母线与耦合电容器在输电线的接点之间，阻波器后边除母线外，还有隔离开关、断路器、互感器等。
母线上接有其他方向的线路以及变压器等。
同一母线其他输电线路无论是否复用载波通信，都对载波信号表现出一定的对地阻抗。
变压器、互感器、开关等具有对地杂散电容，母线自身除带有分布电容外，还有分布电感、分布电阻和电导。
这种具有分布参数的导体将所有高压设备的对地电容以及所有进出线的阻抗连接起来，形成一个非常复杂的网路，对不同的频率以及接在不同位置的线路，表现出不同的复阻抗。
这些复阻抗被称作母线或变电设备的对地高频等效阻抗，以Zb表示。
这一高频等效阻抗对于沿线路传来的载波信号而言，相当于与结合设备并联连连接，对于从结合设备发往线路的信号而言，这一阻抗则与线路并联（见下图）。
因此对于载波通道的任一方向的信号，变电站的高频阻抗都会产生并联分流的影响，使通道中的信号减小。
由于线路及结合设备具有一定数值的阻抗（例如400欧姆），变电站母线高频等效阻抗越小，所分掉的载波电流越大，阻抗越高，所分掉的电流越小。
只有隔离开关和接地刀闸打开时，才不会产生分流影响。
2．分流损耗2．1 分流损耗的本质变电站高频等效阻抗对载波通道的分流影响用分流损耗表示，分流损耗又称作变电站的介入损耗。
所谓介入损耗，顾名思义，就是这个具有分流作用的阻抗介入载波通道前后，载波通道（线路或结合设备）所获得功率相对比值的对数的10倍，如式（1）所示。
它反映的是收信功率的相对变化量，而不是收信功率绝对变化量（瓦数）的绝对电平值。
如果对公式中的分子分母同时除以1mW,那么分流损耗就从形式上化为通道介入上述分流阻抗前后两种状态下所获得的绝对功率电平的差值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻波器检查的几种简单方法冯杨州,李和明(华北电力大学,河北保定071003)摘要:高频通道作为高频保护信号的传输通道,它能否正常地工作对于电网的安全可靠运行起着非常重要的作用。
线路阻波器串联在电力线路中,是高频通道的重要部件。
由于种种原因,运行中的线路阻波器缺乏测试维护,成为影响高频通道质量的重要因素,该文通过对线路阻波器的分析,结合现场实际给出了阻波器故障检查的几种简单方法。
关键词:阻波器; 高频通道; 故障中图分类号:T M73 文献标识码:B 文章编号:100324897(2005)19200822030 引言高频保护是利用电力线载波进行交换信号的,由电力线路和高频阻波器、结合滤波器等高频加工设备构成了传递高频信号的高频通道。
线路纵联保护是当线路发生故障时,使两侧开关同时快速跳闸的一种保护装置,一般作为线路的主保护。
对超高压电网,其稳定性要求比较突出,故必须要求配置全线速动的高频保护,对于短线和双回线,由于继电保护后备段配合日趋困难,在很多情况下难以获得足够的灵敏度,所以也要求配置高频保护。
高频通道作为高频保护信号的传输通道,它能否正常的工作对于电网的安全可靠运行起着非常重要的作用。
线路阻波器作为高频通道的重要组成部件,在实际的工作中,它的故障检查或预防性试验是将线路停电,阻波器从线路拆除,在地面进行测试,这种方法也显得很不实际,可操作性不强。
本文通过对线路阻波器的分析,结合现场实际给出了阻波器故障检查的几种简单实用的方法。
1 阻波器的结构及原理高频通道(见图1)主要由电力线,高频阻波器,耦合电容器,结合滤波器,高频电缆和高频收发信机等设备构成。
耦合电容器对工频信号呈现很大阻抗,而对高频信号呈现阻抗很小,其耐压高,电容量小,高频信号可以顺利传输进入结合滤波器;连结滤波器的主要作用是实现线路的波阻抗与高频电缆的波阻抗匹配,提供工频电流接地通路;高频电缆的作用是将结合滤波器的高频信号引入收发信机;高频阻波器是一个由电感线圈和可调电容组成的并联谐振电路,其作用是分离工频电流和高频电流。
阻波器的一般结构如图2所示。
图1 高频通道构成示意图Fig.1 Structure of HFchannel图2 高频阻波器原理图Fig.2 Princi p le of HF trapper电感(L)和电容(C)组成的并联谐振电路,对调谐于高频保护频率的高频电流呈现很大的阻抗,对工频电流呈现很小的阻抗(约为0.04Ω),从而防止高频信号分流。
其中电感线圈(L)为强流线圈,直接串接在输电线路上。
电容器(C)为调谐元件。
L fz为辅助线圈,起到雷击时保护调谐电容器的作用。
P为阀型避雷器的放电间隙,也起到高压下保护调谐电容器的作用。
Rp为阀型避雷器的非线性电阻。
2 阻波器的检查方法高频阻波器故障可引起通道中断、特性变坏、干28第33卷第19期2005年10月1日继电器RE LAY Vol.33 No.19Oct.1,2005扰加大等,影响高频通道的正常运行和保护的正确动作,甚至会对输电线路造成危害。
近端跨越衰耗测试可以最直接地确定阻波器的好坏(见图3)。
图3 近端跨越衰耗测试示意图Fig .3 Cr oss over l oss measure ment of nearter m inal on adjacent line当变电站同一母线不同电力线上分别有高频通道时,利用测近端跨越衰耗,可检查线路阻波器的工作情况。
电平测试仪电阻(取值为100Ω),测出线路A 的发信电平P A 与线路B 的收信电平P B ,其近端跨越衰耗的理论值可按下式计算:A J =20lg|1+z LT1/ZB +Z LT2/Z L +Z LT1/Z S +Z LT1Z LT2/Z L Z S |(1)A J =P A -P B -8.6dB(2)式中:Z LT1,Z LT2为母线两侧线路等效波阻抗,Z S 为变电站母线等效高频阻抗,Z L 为被串通道接收端等效阻抗,Z S 为接到公共母线上的两条线路的输入阻抗,一般有Z L =Z S 。
例如,某变电站Z S =-j70Ω,Z L =400Ω(相-地耦合线路侧阻抗一般取400Ω),阻波器等效阻抗Z LT1、Z LT2均取600Ω,把数值代入上式可求得:A J =26.7d B ,如果某一阻波器击穿,则有其近端跨越衰耗为A J =19d B 。
将测量值与理论值进行对比,就可以判断出阻波器是否损坏。
从以上分析可知,阻波器是用来阻止高频信号流向母线的,如果该阻波器损坏,就会引起高频通道阻波频率漂移,不能阻止本线路的高频信号流向母线,那么在其他线路高频通道上应能测到该线路高频的信号。
下面分别就单高频通道线路和多高频通道线路分别进行分析。
1)单高频通道线路如图3所示,当线路A 发信时,在线路B 收发信机高频电缆入口处测频率与线路A 相同的高频信号,其跨越衰耗值与理论值相比较。
可以明确地判断出线路A 阻波器是否损坏。
对于同一母线上有多条线路装设高频通道的变电站,可以通过对比其他线路高频通道的跨越衰耗来判断本线路,如图4所示,可以通过测量线路C 上收到正常线路B 同频率高频信号的电平对比故障线路A,如果从线路C 高频通道入口处测到的线路A 同频率高频信号电平远大于线路B ,则说明线路A 的阻波器损坏。
图4 对比其他线路近端跨越衰耗测试示意图Fig .4 Cr oss over l oss measure ment of near ter m inalcontrast t o the other line2)多高频通道线路对于220kV 以上电压等级线路来说,由于都配置了两套高频保护,当线路的某一个加工相的高频通道出现问题时,可以用另一个加工相的高频通道的跨越衰耗来对比故障通道(见图5),这种方法对于同一母线上有多条线路装设高频通道的变电站也适用。
如可以通过测B 相的跨越衰耗来对比A 相是否正常。
图5 非故障通道相对比故障通道相跨越衰耗示意图Fig .5 Cr oss over l oss measure ment comparis on ofnon 2faulted channel and faulted channel3)拉合刀闸测试可以根据在开关及线路侧刀闸拉开、接地刀闸未合上之前高频收发信机的交换情况来判断阻波器是否完好。
如果收信电平有明显提高.则说明先拉开一侧的阻波器损坏;如果与未拉开时相同的话,则说明阻波器没有问题。
4)逐点测试高频通道由于长期的运行,阻波器元件老化可能引起通道匹配不好,导致谐振点偏移,致使通道衰耗增加,严重时导致通道故障,高频保护被迫停用。
以单频阻波器为例,如图6所示,此阻波器频率偏移为△f 。
发生这种故障时,单独检查高频通道各元件不能准确地排除故障,可以通过逐点测量的方法确定38冯杨州,等 阻波器检查的几种简单方法图6 阻波器阻抗与频率关系示意图Fig.6 Relati on of trapper i m pedance and frequency新的谐振点,其具体方法是将有故障的通道的高频电缆与收发信机断开,在高频电缆上接选频振荡器,在原频率附近以10kHz的步长加入高频信号,在本侧变电站相邻线路高频信号入口处测出相应频率的近端跨越衰耗,做出各频率点的近端跨越衰耗曲线图,找出衰耗最大的频率点,例如对某线路高频通道进行近端跨越衰耗测试,并做出其衰耗曲线如图7所示,原高频通道频率为182.5kHz,由测试结果可知该通道在140kHz时跨越衰耗值最大,且经计算阻波器在该频点工作时满足高频收发信机工作的裕度,可以更换高频收发信机相关的频率插件,使通道在新的谐振点工作,这样可以避免高频阻波器的吊装检查与更换。
图7 逐点测试通道衰耗曲线Fig.7 Channel l oss curve of point2by2point measure ment 3 结束语高频通道涉及两个厂站的设备,其输电线路跨越几千米至几百千米的地区,阻波器的老化和故障都会引起衰耗的增加,都可能影响高频保护的正常运行。
本文通过对高频通道中阻波器的分析,给出了阻波器故障检查的几种简单实用的方法,在实际的应用中取得了比较好的效果。
参考文献:[1] 施育华.电力载波通道[M].北京:水利电力出版社,1992.SH I Yu2hua.Carrier Channel of Electric Power[M].Beijing:Hydraulic and Electric Power Press,1992.[2] 罗玲,欧志光.运行阻波器在线检测[J].继电器,2002,30(10):73274.LUO L ing,OU Zhi2guang.On2line Test ofW ave Trapperin Service[M].Relay,2002,30(10):73274.[3] 欧阳青,罗家华.高频通道的运行维护及其故障处理[J].继电器,2002,30(3):56258.OUY ANG Q ing,LUO J ia2hua.M aintenance and FaultPr ocessing of HF Channel[J].Relay,2002,30(3):56258.收稿日期: 2005201212; 修回日期: 2005204213作者简介: 冯杨州(1979-),男,硕士研究生,助理工程师,研究方向为电力系统继电保护、电气设备故障诊断;E mail:mavs on @李和明(1957-),男,教授,博士生导师,研究方向为大型发电机在线监测与故障诊断。
S i m ple m ethods i n wave trapper i n specti onFE NG Yang2zhou,L I He2m ing(North China Electric Power University,Baoding071003,China)Abstract: H igh frequency channel as the signal trans m issi on path of the carrier current p r otecti on is i m portant t o the safety of electri2 cal net w ork.A s the i m portant constituent in high frequency channel,high frequency trapper in service lacks of test and maintenance, as the result that wave trapper becomes a critical fact or effecting on quality of high frequency channel.This paper analyses the wave trapper p resents test methods according t o the conditi on of actual work.Key words: wave trapper; high frequency channel; fault48继电器。
