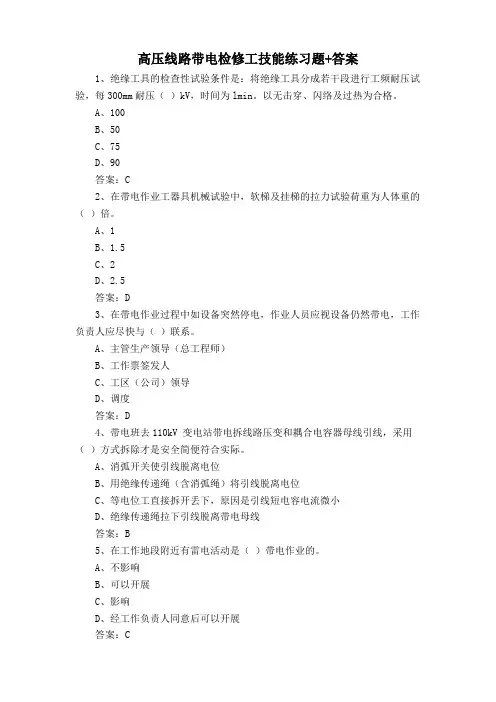

高压线路带电检修工技能练习题+答案

高压线路带电检修工技能练习题+答案1、绝缘工具的检查性试验条件是：将绝缘工具分成若干段进行工频耐压试验，每300mm耐压（）kV，时间为lmin。

以无击穿、闪络及过热为合格。

A、100B、50C、75D、90答案：C2、在带电作业工器具机械试验中，软梯及挂梯的拉力试验荷重为人体重的（）倍。

A、1B、1.5C、2D、2.5答案：D3、在带电作业过程中如设备突然停电，作业人员应视设备仍然带电，工作负责人应尽快与（）联系。

A、主管生产领导（总工程师）B、工作票签发人C、工区（公司）领导D、调度答案：D4、带电班去110kV 变电站带电拆线路压变和耦合电容器母线引线，采用（）方式拆除才是安全简便符合实际。

A、消弧开关使引线脱离电位B、用绝缘传递绳（含消弧绳）将引线脱离电位C、等电位工直接拆开丢下，原因是引线短电容电流微小D、绝缘传递绳拉下引线脱离带电母线答案：B5、在工作地段附近有雷电活动是（）带电作业的。

A、不影响B、可以开展C、影响D、经工作负责人同意后可以开展答案：C6、采用针式绝缘子安装的10kV配电线路，当档距L=100m时，其最小线间距离为（）m。

A、0.57B、0.78C、0.89D、0.99答案：D7、送电线路等电位作业人员在电位转移前，应得到（）的许可，并系好安全带。

A、地面电工B、工作负责人C、监护人D、调度答案：B8、LGJQ-300导线，保证拉断力Th=9410kg，安全系数K=2.5。

则最大使用拉力T约为（）kN。

A、34.2B、35.9C、36.9D、37答案：C9、钢丝绳进出滑轮时的允许偏角应不大于（）。

A、2°B、3°C、4°D、5°答案：A10、在110kV 输电线路带电杆塔上不属于带电作业范畴的是（）。

A、作业人员距带电体1.5m 及附近杆塔上紧螺栓B、修补导线或更换防震锤工作C、在呼称高24m 的带电杆塔上距地面16m 处补塔材D、更换线路绝缘子串答案：C11、夏季某线跳闸，巡查发生24#、25#两塔同一边相悬垂串上有电弧闪络痕迹，可判为（）。

220kv双母线线路保护定期检验指导书.doc

变电站220kV
线开关
保护全部/部分检验作业指导书
编号：Q/XXX
XX供电公司XX工区XX班
1工作任务
1・1本作业指导书针对220kV双母线接线的线路间隔停电时全部保护装置的定期检验（全部或部分检验）作业。

1・2本间隔保护配置：_____________________________________________________________________________________ 2作业准备阶段
2. 1准备工作
2. 2检验工器具、材料表
2.3危险点分析及安全控制措施
2.4人员分工
3作业阶段
3. 1开工
3・2安全措施的执行及确认危险点
监护到位人:
工作成员签字（工作人员对所派工作任务、质量要求明确、安全措施清楚后签名）:
相关班组联系人: 备注：
3. 3作业流程
3.4竣工。

电业安全工作规程(发电厂和变电所电气部分)

电业安全工作规程(发电厂和变电所电气部分).txt 第一节发电厂和变电所的值班工作第二节高压设备的巡视第三节倒闸操作第四节高压设备上工作的安全措施分类第三章保证安全的组织措施第一节工作票制度第二节工作许可制度第三节工作监护制度第四节工作间断、转移和终结制度第四章保证安全的技术措施第一节停电第二节验电第三节装设接地线第四节悬挂标示牌和装设遮拦第五章线路作业时发电厂和变电所的安全措施第六章带电作业第一节一般规定第二节一般技术措施第三节等电位作业第四节带电断、接引线第五节带电短路设备第六节带电水冲洗第七节带电爆炸压接第八节感应电压防护第九节高架绝缘斗臂车第十节带电气吹清扫第十一节保护间隙第十二节带电检测绝缘子第十三节低压带电作业第十四节带电作业工具的保管与试验第七章发电机、同期调相机和高压电动机的维护工作第八章在六氟化硫电气设备上的工作第九章在停电的低压配电装置和低压导线上的工作第十章在继电保护、仪表等二次回路上的工作第十一章电气试验第一节高压试验第二节使用携带型仪器的测量工作第三节使用钳形电流表的测量工作第四节使用摇表测量绝缘的工作第十二章电力电缆工作第十三章其他安全措施附录一倒闸操作票格式附录二第一种工作票格式附录三第二种工作票格式附录四标示牌式样附录五常用电气绝缘工具试验一览表附录六登高安全工具试验标准表附录七紧急救护法1 通则2 触电急救3 创伤急救附录八 SF6新气质量暂行标准第一章总则第1条为了切实保证职工在生产中的安全和健康以及电力系统、发供配电设备的安全运行，结合电力生产多年来的实践经验，制定本规程。

各单位的领导干部和电气工作人员，必须严格执行本规程。

第2条安全生产，人人有责。

各级领导必须以身作则，要充分发动群众，依靠群众；要发挥安全监察机构和群众性的安全组织的作用，严格监督本规程的贯彻执行。

第3条本规程适用于运用中的发、变、送、配、农电和用户电气设备上工作的一切人员（包括基建安装人员）。

电气间隙和爬电距离试验报告模板

篇一：电气间隙和爬电距离的测量方法电气间隙和爬电距离的测量方法爬电现象：在绝缘材料的性能降低时受天气等外界因素如空气湿度大,接连阴天霉雨季节,潮湿环境等使得带电金属部位与绝缘材料产生象水纹样电弧沿着外皮爬的现象，也有点象闪电一样.爬电原理：两极之间的绝缘体表面有轻微的放电现象，造成绝缘体的表面（一般）呈树枝状或是树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的，放电一般不是连续的，只是在特定条件下发生，如天气潮湿、绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏。

引起爬电现象的原因：绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电。

爬电的本质：绝缘表面电压分布不均匀，造成局部放电。

发生爬电的环境：发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响。

在电缆的绝缘部分，绝缘材料的绝缘强度、防污秽附着、加长绝缘“距离”等性能会对爬电现象有影响电气间隙clearance在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。

电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。

在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。

因此根据不同的使用场合将过电压分为ⅰ至ⅳ四个等级。

爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离；爬电距离在绝缘材料表面会形成泄漏电流路径。

若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。

绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

输电带电作业专业岗位认证技术员题库(附参考答案)

输电带电作业专业岗位认证技术员题库（附参考答案）一、单选题（共60题，每题1分，共60分）1、同样实验条件下，在下列间隙中，（）间隙的操作冲击50%放电电压最低。

A、棒-棒B、环-环C、棒-板D、板-板正确答案：C2、消弧绳是在带电断接引工作中用来开断或接引（）的一种绳索工具。

A、电容电流B、感应电流C、泄漏电流D、负荷电流正确答案：A3、地锚分布和埋设深度，应根据其作用和现场（）设置。

A、宽度B、长度C、土质正确答案：C4、操作过电压的大小，一般是用系统最高运行（）的倍数表示的。

A、线电压B、相电压C、线电压峰值D、相电压峰值正确答案：D5、下列关于安全带的使用说法正确的是（）。

A、不需要试验B、各部件可以随意拆掉C、低挂高用D、应系在牢固构件上正确答案：D6、为避免施工过程中硬件碰坏复合绝缘子，起吊过程中应采取( )。

A、垂直拉升B、保护措施C、机械施工D、人工拉升正确答案：B7、500kV线路上进行等电位作业时，等电位电工转移时，人体裸露部分与带电体的最小距离为（）m。

A、0.4B、0.1C、0.3D、0.2正确答案：A8、与直击雷相比，感应雷电压的幅值（）。

A、不确定B、要大C、要小D、相同正确答案：C9、导线产生电晕现象，将增加线路的（）损耗。

A、电压B、电流C、无功D、电能正确答案：D10、线路停电作业时，应在断路器和隔离开关操作手柄上悬挂（）的标志牌。

A、在此工作B、止步高压危险C、运行中D、禁止合闸线路有人工作正确答案：D11、对于比较复杂、难度较大的带电作业新项目和研制的新工具，应进行科学试验，确认安全可靠编出操作工业方案和安全措施，并经（）批准后，方可进行和使用。

A、本单位C、调度D、工区主任正确答案：A12、绝缘材料的厚度越大,其击穿电压（）。

A、一般B、越低C、越高D、与材料厚度无关正确答案：C13、绝缘工具的检查性试验条件是：将绝缘工具分成若干段进行工频耐压试验，每（）mm耐压（）kV，时间为1min，以无击穿、无闪络及过热为合格。

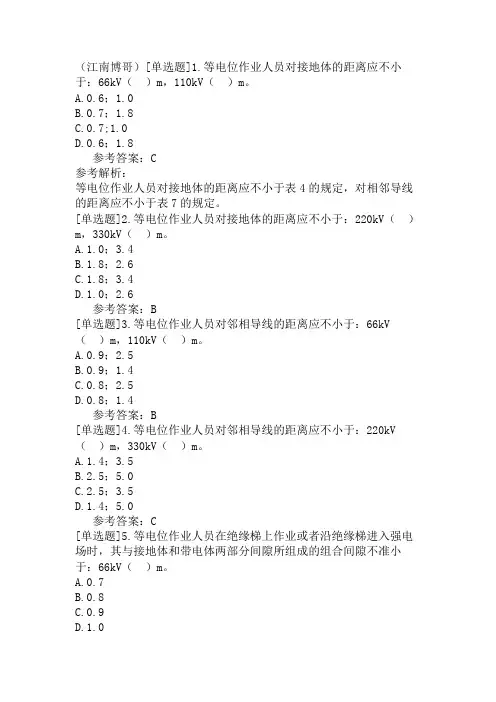

变电运行国网安规(变电部分)综合练习题4

（江南博哥）[单选题]1.等电位作业人员对接地体的距离应不小于：66kV（）m，110kV（）m。

A.0.6；1.0B.0.7；1.8C.0.7;1.0D.0.6；1.8参考答案：C参考解析：等电位作业人员对接地体的距离应不小于表4的规定，对相邻导线的距离应不小于表7的规定。

[单选题]2.等电位作业人员对接地体的距离应不小于：220kV（）m，330kV（）m。

A.1.0；3.4B.1.8；2.6C.1.8；3.4D.1.0；2.6参考答案：B[单选题]3.等电位作业人员对邻相导线的距离应不小于：66kV（）m，110kV（）m。

A.0.9；2.5B.0.9；1.4C.0.8；2.5D.0.8；1.4参考答案：B[单选题]4.等电位作业人员对邻相导线的距离应不小于：220kV （）m，330kV（）m。

A.1.4；3.5B.2.5；5.0C.2.5；3.5D.1.4；5.0参考答案：C[单选题]5.等电位作业人员在绝缘梯上作业或者沿绝缘梯进入强电场时，其与接地体和带电体两部分间隙所组成的组合间隙不准小于：66kV（）m。

A.0.7B.0.8C.0.9D.1.0参考答案：B参考解析：9.3.4等电位作业人员在绝缘梯上作业或者沿绝缘梯进入强电场时，其与接地体和带电体两部分间隙所组成的组合间隙不得小于表8的规定。

[单选题]6.等电位作业人员在绝缘梯上作业或者沿绝缘梯进入强电场时，其与接地体和带电体两部分间隙所组成的组合间隙不准小于：110kV（）m。

A.1.0B.1.2C.1.5D.1.8参考答案：B[单选题]7.等电位作业人员在绝缘梯上作业或者沿绝缘梯进入强电场时，其与接地体和带电体两部分间隙所组成的组合间隙不准小于：220kV（）m。

A.1.9B.2.0C.2.1D.2.2参考答案：C[单选题]8.等电位作业人员在绝缘梯上作业或者沿绝缘梯进入强电场时，其与接地体和带电体两部分间隙所组成的组合间隙不准小于：330kV（）m。

输电线路带电作业模拟试题(附参考答案)

输电线路带电作业模拟试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、用于制作屏蔽服装的衣料，其电阻不得大于(____)毫欧。

A、600B、800C、400D、200正确答案：B2、在进行330kV交流线路带电作业时，良好绝缘子片数不应少于(____)片。

A、9B、23C、16D、5正确答案：C3、下列有关带电作业用载流工具的说法中，不正确的是(____)。

A、载流工具接触线夹应按其接触导线的材质分别采用铸造铝合金或铸造铜合金制作B、接触线夹的螺栓部位可选用防腐蚀性能较好的结构钢制作C、载流导体通常选用编织型软铜线或多股挠性裸铜线制作D、10kV及以下载流引线应使用有绝缘外皮的多股铝线正确答案：D4、空载线路合闸和重合闸时的过电压属于(____)。

A、暂时过电压B、谐振过电压C、操作过电压D、工频过电压正确答案：C5、硬质绝缘工具、软质绝缘工具、检测工具、屏蔽用具的带电作业用工具库房存放区，温度宜控制在(____)内。

A、-5℃-40℃B、-5℃-60℃C、5℃-40℃D、5℃-60℃正确答案：C答案解析：本题考查带电作业用工具库房的温度控制。

根据常识和实际情况，带电作业用工具库房的温度应该控制在较为稳定的范围内，以保证工具的使用寿命和安全性。

根据选项，只有C选项的温度范围为5℃-40℃，符合常规要求，因此选C。

6、等电位电工使用单丝缠绕处理导地线损伤时，缠绕材料应将受伤部分全部覆盖，距损伤部位边缘单边长度不得小于(____)mm。

A、20B、10C、50D、100正确答案：C7、消弧绳的灭弧能力取决于(____)。

A、消弧绳的长度B、消弧绳的材质C、消弧绳的直径D、断开速度正确答案：D8、下列有关硬质绝缘工具电气试验的说法中，错误的是(____)。

A、操作冲击试验采用+250/2500us标准操作冲击波B、进行工频耐压试验时，试品应水平放置C、包括工频耐压试验和操作冲击试验D、工频耐压试验，试品试验后应无放电、灼伤痕迹，应不发热正确答案：B9、1958年，当时的沈阳中心试验所在学习国外经验的基础上，解决了(____)问题，并在试验场成功进行了我国第一次人体直接接触220kV带电导线的等电位试验。

设备带电情况下检修受伤范本（2篇）

设备带电情况下检修受伤范本检修带电设备时，存在一定的危险性，如果不小心操作，可能会导致受伤甚至死亡。

因此，在进行设备带电检修时，需要严格遵守一定的操作规范和安全措施。

以下是设备带电情况下检修受伤范本，对于个人的安全至关重要。

一、穿着合适的防护装备在进行带电设备检修时，应穿戴合适的防护装备，以保护自己免受电击和其他伤害的危险。

这些防护装备包括防静电服、绝缘手套、绝缘靴、防护眼镜、安全帽等。

防静电服可以帮助防止静电的聚集，减少电击的危险；绝缘手套和靴子可以防止电流通过身体；防护眼镜可以防护眼睛免受电弧的伤害；安全帽可以防护头部受伤。

二、确保设备工作环境安全在进行带电设备检修之前，需要确保设备工作环境的安全。

首先，要保证设备周围没有易燃、易爆等危险物品，并保持设备周围的通道畅通，以防止发生紧急情况时的阻碍。

另外，还要确保设备处于停电状态，避免误触电源开关导致电击事故的发生。

三、使用适当的工具和设备在带电情况下进行设备检修时，需要使用适当的工具和设备，以降低操作过程中的风险。

严禁使用铁制工具，应选用绝缘材料制成的工具。

检修带电设备时，应使用专用工具，如绝缘钳、绝缘螺丝刀等，确保操作过程中的安全。

四、正确操作设备在进行带电设备检修时，要正确操作设备，并遵守相关的操作流程和安全规范。

首先，需要确保自己的身体干燥，并用绝缘手套等防护装备保护好手部。

在接触带电设备之前，应先自我感知一下身体的反应，如手部是否有麻木感等。

在操作设备时，要注意稳定身体，避免不必要的晃动或姿势不稳导致的意外伤害。

五、避免单独作业在进行带电设备检修时，应尽量避免单独作业，特别是在高处或狭小空间等危险环境中。

如果发生意外，单独作业时难以及时得到救援。

在作业时应与他人保持联络，互相监护，确保在发生意外时有人能及时提供帮助。

六、紧急情况的应对在进行带电设备检修时，需要做好应对紧急情况的准备工作。

首先，要熟悉紧急情况的处理流程，能够迅速、正确地断开电源并呼叫救援人员。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

带电检测和保护间隙参考
文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
带电检测和保护间隙参考文本
使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、带电检测绝缘子
带电检测就是带电检查绝缘子的绝缘状况。

在等电位
作业时，作业人员沿绝缘子串进入强电场，若组合间隙不
满足表7-4的规定时，应加装保护间隙。

使用火花间隙检测绝缘子时，应遵守下列规定。

①检测前应对检测器进行检测，保证操作灵活、测量
准确。

②针式及少于3片的悬式绝缘子不得使用火花间隙检
测器进行检测。

火花间隙检测器是一种带电条件下测试线路悬式绝缘子状况的简便测试器具。

它是由绝缘杆和装在其顶端的叉形金属火花间隙组成的。

常用的火花间隙检测器有两种，一种是固定间隙式，另一种是可调间隙式。

由于良好绝缘子两端按绝缘子串电压分布规律均有数千伏的分布电压，当把金属叉形火花间隙的两端与某片绝缘子两端的金属部分接触时，良好绝缘子上的电压差使间隙击穿发生火花现象或听到“嘶嘶”放电声响。

若绝缘子已击穿（零值绝缘子）或绝缘电阻很低，则绝缘子
不存在电位差或电位差很小，因而不会有火花和放电响声。

由此可知，火花间隙检测法，实际是用试短接一片绝缘子的方法来判断绝缘子的绝缘性能。

少于3片的绝缘子串，如果有一片已成为零值，则进行检测时将直接引起接地短路，并烧坏器具，造成设备事故。

③当检测35kV 及以上电压等级的绝缘子串时，发现同一串中的零值绝缘子片数达到表7-15 的规定，应立即停止。

如果绝缘子串的总片数超过表7-15 规定时，零值绝缘子片数可相应增加。

各电压级的绝缘子串都按其安全经济设计技术条件规定有相应的片数，各电压级类型的绝缘子也都有其能够耐受的最高工作电压的限制。

当运行中出现内、外过电压时，会使一串绝缘子中的某几片被击穿，剩余完好绝缘子上的电压将重新分布，有的可能已经接近它的极限耐压值，因此，为保证安全，对各电压级良好绝缘子最少片数予以规定。

当测试中发现该串绝缘子零值片数已达到表7-15 规定的片数时，其他完好绝缘子上的电压分布已经很高，并且未被检测的绝缘子中仍然可能还有零值绝缘子。

如若继续短接测试，就可能引出绝缘子被相继击穿的事故。

所以，当遇一串绝缘子中的零值绝缘子片数已达到规定界限时，应立即停止检测工作。

④带电检测绝缘子应在干燥天气进行。

火花间隙检测器检测绝缘子是靠叉形金属间隙处空气被电离产生的火花或声响来判断的，这与绝缘子的干湿状况关系较大。

如果阴雨天气湿度大，绝缘子泄漏电流必然也较大。

若此时检测绝缘子，即使火花间隙调小，由于火花和声响微弱，不易做出准确判断。

阴雨天气线路发生闪络事故的机会也多。

所以，带电检测绝缘子应选择晴朗干燥天气进行。

二、保护间隙
1.保护间隙及其作用
保护间隙是针对带电作业安全的实际需要，采用不同于管型和阀型避雷器等形式的防止高压线路带电作业时，过电压造成对作业人员危险伤害的保护装置。

在220kV 及以上系统中，由于作业人员沿绝缘子串进入强电场作业，人体与导线和人体与大地间必然形成组合间隙。

该组合间隙的放电特性低于剩余完好绝缘子串的工频放电特性，远低于带电作业时相应电压等级安全距离的绝缘水平。

而220kV 及以上超高压线路设备的安全距离主要取决于内部过电压，为了防止带电作业中出现超过组合间隙放电电压的内过电压放电，采用了保护间隙，以防发生人身设备事故。

其方法是在作业地点附近的设备或杆塔上与线路并联一个保护间隙，使它的放电电压低于组合间隙的放电电压，并且两间隙的伏秒特性曲线上下限合理配合，在过电压到来的任何情况下能保证保护间隙先行放
电，达到带电作业安全防护的目的。

2.保护间隙的容量要求
为了保证过电压来到时可靠先行放电，保护间隙的接地线应用多股软铜线。

其截面应能满足接地短路容量的要求，在保护间隙放电的情况下，间隙放电电流不会烧断接地线。

接地线的最小截面不得小于25mm²
3.保护间隙定值的整定
采用圆弧形保护间隙，其间隙距离按表7-16 的规定进行整定。

三、保护间隙
1.保护间隙及其作用
保护间隙是针对带电作业安全的实际需要，采用不同于管型和阀型避雷器等形式的防止高压线路带电作业时，过电压造成对作业人员危险伤害的保护装置。
