中考化学金属与酸反应的图像综合经典题含详细答案
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．如图表所示4个图象中，能正确反映变化关系的是 A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B。
3．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
4．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。
5．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
6．下列四个图像中，能正确反映对应变化关系的是（）A．加热一定质量的高锰酸钾B．向两份完全相同的稀盐酸中分别加入锌粉、镁粉C．一定温度下，向氯化钠不饱和溶液中加入氯化钠D．将水通电电解一段时间【答案】D【解析】【分析】【详解】A、高锰酸钾加热分解生成了锰酸钾、二氧化锰和氧气，氧气逸出到空气，剩余固体质量减少，但是根据锰元素质量守恒，锰元素质量不变，所以锰元素质量分数增大，当高锰酸钾全部分解完毕，锰元素质量分数不在改变，因此锰元素质量分数先增大然后保持不变，选项A错误；B、金属活动性为镁大于锌，镁与盐酸反应速率大于锌与盐酸的反应速率，所以代表镁的曲线斜率大于锌的，镁的相对原子质量小于锌的，所以开始时镁对应生成气体质量大；金属与酸反应产生的氢气中氢元素全部来自酸，由于加入盐酸的量相同，所以最终生成氢气的质量为相等，选项B错误；C、一定温度下，不饱和的氯化钠溶液中也含有氯化钠，因此刚开始氯化钠的质量不能为零，选项C错误；D、水通电产生氢气和氧气，相同条件下，生成氢气和氧气的体积比为2:1，选项D正确。
故选D。
7．图示所表示的各实验中相关量的变化关系，正确的是（）A B C D高温煅烧石灰石（杂质不反应） 氢氧化钠溶液中滴 加稀盐酸 接近饱和的硫酸铜溶液中加入硫酸铜粉末 等质量、等浓度的稀盐酸中分别 放入足量的铁片和铝片A ．AB ．BC ．CD ．D【答案】D【解析】【分析】【详解】A 、高温煅烧石灰石，碳酸钙在高温的条件下反应生成氧化钙和二氧化碳，有气体生成，随着反应的进行，固体质量逐渐减小，待碳酸钙完全反应后，不再变化，但是碳酸钙需要加热到一定温度才能分解，故固体质量一开始不变，然后逐渐减小至不变，不符合题意；B 、氢氧化钠溶液中滴加稀盐酸，氢氧化钠与稀盐酸反应生成氯化钠和水，由于稀盐酸中本身也含有水，随着稀盐酸的加入，水的质量逐渐增加，待完全反应后，水的质量继续增加，但是增加幅度变小，不符合题意；C 、接近饱和的硫酸铜溶液中加入硫酸铜粉末，硫酸铜会继续溶解，溶液质量逐渐增加，待达到饱和后，硫酸铜虽然不能继续溶解，但是硫酸铜能与水反应生成五水硫酸铜，消耗了溶液中的水，使溶液质量减小，不符合题意；D 、等质量、等浓度的稀盐酸中分别放入足量的铁片和铝片，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，322Al+6HCl=2AlCl +3H ↑，铁片、铝片过量，故根据稀盐酸的质量计算生成溶液的质量，最后铁生成溶液的质量大，符合题意。
故选D 。
8．下列4个图像中，能正确反映相关变化关系的是A ．加热一定质量的高锰酸钾固体B．一定量的硫粉与过量的氧气在密闭容器中充分反应C．向等质量、等浓度的稀盐酸中分别加入足量锌粉、镁粉D．向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸【答案】C【解析】【分析】【详解】A、高锰酸钾分解生成锰酸钾、二氧化锰和氧气，锰元素到了锰酸钾和二氧化锰中，锰元素质量没变，由于生成了氧气，反应后固体质量在不断减少，所以锰元素的质量分数在不断增大，当反应完毕后，锰元素质量分数不变，故选项错误；B、一定量的硫粉与过量的氧气在密闭容器内点燃并充分反应，硫完全反应，剩余硫粉质量为零，故选项错误；C、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g 镁反应生成氢气2g；锌与盐酸反应生成氯化锌和氢气；化学反应方程式为：Zn+2HCl=ZnCl2+H2↑，即每65g锌反应生成氢气2g,。
向两份等质量等浓度的稀盐酸中分别加入足量的锌粉和镁粉时，刚开始相同质量的金属，生成氢气的质量为镁大于锌，在图中表示为相同的横坐标时，镁的图像位于锌上方；由于锌和镁过量，因此生成氢气的质量决定于稀盐酸，又因为稀盐酸是两份等质量等浓度的稀盐酸，因此生成氢气的质量相等，故选项正确；D、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g 镁反应生成氢气2g；铁与盐酸反应生成氯化亚铁和氢气；化学反应方程式为：Fe+2HCl= Fe Cl2+H2↑，即每56g铁反应生成氢气2g。
根据题中的叙述可知，横坐标代表的是稀盐酸的质量，而不是反应时间，向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸，所以对于酸来说刚开始滴加，金属是过量的，铁和镁产生的氢气一样多，随着反应的进行，生成相同质量的氢气，消耗铁的质量比较大，所以铁先反应完，然后另一种金属会继续反应，故选项错误。
故选C。
【点睛】排在金属活动性顺序中前面的金属一般能把排在后面的金属从其盐溶液里置换出来；在金属活动性顺序中只要排在前面的金属就能把排在后面的金属从其盐溶液中置换出来。
9．小莹同学向过量的稀硫酸中加入一定质量的镁条后，绘制了如下表示其变化过程的坐标曲线图，其中不正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、没反应之前，没有硫酸镁，随着反应的进行，硫酸镁越来越多，但反应结束后，质量就不变了，故正确；B、没反应之前，没有氢气，随着反应的进行，氢气越来越多，但反应结束后，质量就不变了，故正确；C、根据向过量的稀硫酸中加入一定质量的镁条，这一句话推出硫酸有剩余，最后反应结束后，硫酸的质量分数不能是零，故错误；D、根据向过量的稀硫酸中加入一定质量的镁条，这一句话推出镁条全部参加了反应，最后反应结束后，镁条的质量是零，故正确。
备战中考化学 金属与酸反应的图像 综合题附详细答案
一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。
故选D。
2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
3．下列图象不能正确反映对应变化关系的是（）A．某温度时，向一定量的饱和石灰水中加入少量生石灰B．加热氯酸钾与二氧化锰的混合物制氧气C．向等质量、等质量分数的稀硫酸中分别加入镁、铝至过量D．向氯化钠的饱和溶液中不断地加入硝酸钾【答案】D【解析】【分析】【详解】A、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故正确；B、氯酸钾在二氧化锰的催化作用下加热生成氯化钾和氧气，生成的逸散到空气中，所以固体中氧元素的质量分数减小，由于二氧化锰中含有氧元素，所以最终氧元素质量分数不为0，故正确；C、足量的金属与等质量、等质量分数的稀硫酸反应时生成氢气的质量是相等的，因为质量相等的同浓度的稀硫酸中氢元素的质量相等，根据化学方程式：2Al+3H2SO4═Al2（SO4）3+3H2↑、Mg+H2SO4═MgSO4+H2↑，完全反应参加反应的镁的质量大于铝的质量，故正确；D、向氯化钠的饱和溶液中不断地加入硝酸钾，硝酸钾会溶解，溶液质量增加，氯化钠的质量不变，根据溶液的质量分数=100% 溶质的质量溶液的质量，所以氯化钠的质量分数会不断减小，直至硝酸钾在溶液中达到饱和，故错误。
中考化学金属与酸反应的图像综合题
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列图像不能正确反映其对应操作的是（ ）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

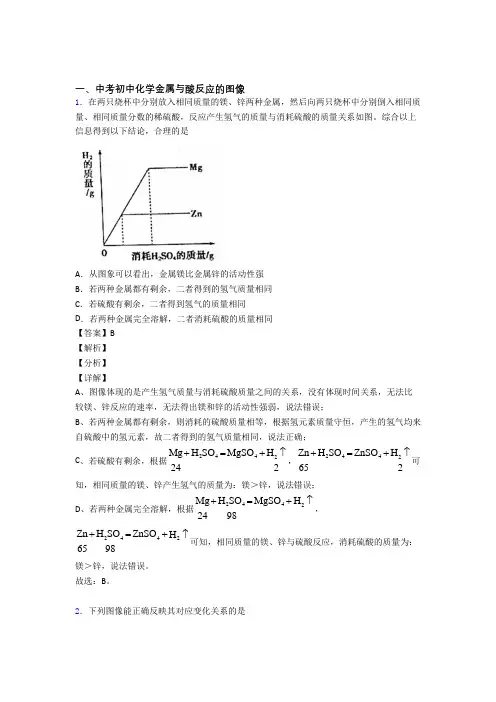

中考化学金属与酸反应的图像(大题培优)及详细答案
一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。
综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。
故选：B 。
2．下列图像能正确反映其对应变化关系的是A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C【解析】【分析】【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B 、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C 、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D 、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。
2020-2021备战中考化学 金属与酸反应的图像综合试题含答案解析
一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B。
2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
中考化学压轴题专题金属与酸反应的图像的经典综合题含答案(1)
一、中考初中化学金属与酸反应的图像 1. 如图表所示4个图象中，能正确反映变化关系的是 气体1的质 _A.量8 . K/A1 ~ 足量镁和铝分别放入等质量、等浓度的稀盐酸中° 金属质量应j/74镁在空气中加热0 反应时间.S固体* 中镜 兀素C.质量 --------- 加热一定质量的高镒酸钾固体分数 /% 1-------- ►0 反应时间/Sf 二氧化镐质量也D. \向一定质量的二氧化猛中加入过氧化氢溶液°过氧化氧'溶滞质量富【答案】B 【解析】 【分析】 【详解】2A1+6HC1=2A1C13+3H 2 T 54 219 6 可知，足量的镁和铝分别放入等质量、等浓度的稀盐酸中, 18 732酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意：B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质固体的质量B.A 、根据反应的化学方程式及其质量关系:Mg+2HCl=MgCl 2+H 2T24 73 2量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意：C 、 高锭酸钾受热分解生成了链酸钾、二氧化镐和氧气，固体的质量减小，镐元素的质量不变，因此固体中镒元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意：D 、 向一定质量的二氧化猛中加入过氧化氢溶液，二氧化镐是该反应的催化剂，质量不 变，图像不能正确反映变化关系，不符合题意。
故选B 。
2.下列图像能正确反映其对应实验操作的是A. ①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B. ②用等质量、等浓度的双氧水分别制取氧气C. ③向一定体积的稀盐酸中逐滴加入狙氧化钠溶液D.④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C 【解析】 【分析】 【详解】A 、 等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：Mg+2HCl=MgCl 2 +H, T ,铁与稀盐酸反应：Fe+2HCl=FeCl 2+H 2 T ,镁比铁活泼， 反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最 后，镁生成氢气的质量大，不符合题意；B 、 用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气 的质量一样，不符合题意；C 、 向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH<7,随着反应的进行，pH 逐渐增大至大于7,符合题意；D 、 某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故 硝酸钾不再溶解，溶质质量分数不变，不符合题意。
中考化学金属与酸反应的图像综合题含详细答案
C． D．
【答案】C
【解析】
【分析】
【详解】
相同质量的Zn、Fe分别与足量稀盐酸作用，由于稀硫酸过量，因此充分反应后放出氢气的质量大小由金属决定，根据化学方程式 ,每56g铁生成2g氢气，又根据化学方程式 ，每65g锌生成2g氢气，所以相同质量的Zn、Fe分别与足量稀盐酸作用，铁比锌生成氢气量多；根据金属的活动性强弱关系锌>铁，可判断锌与稀硫酸反应快，铁与稀硫酸反应慢，锌反应完所用的时间短，图像先出现拐点。
D．三种金属与稀H2SO4反应后溶液的质量：Mg<Fe<Zn
【答案】A
【解析】
【分析】
【详解】
A、由图中信息不能判断三种金属的活动性顺序，该选项说法不正确；
B、三种金属和稀硫酸反应生成的硫酸盐中金属元素的化合价都是+2，生成氢气质量越小，金属相对原子质量越大，由图中信息可知，生成氢气质量由小到大的顺序是锌、铁、镁，因此三种金属的相对原子质量：Mg＜Fe＜Zn，该选项说法正确；
C、稀H2SO4加入足量金属时，生成氢气的质量决定于稀硫酸，因此等质量等浓度的稀H2SO4加入足量金属时，最终生成氢气质量相等，该选项对应关系不正确；
D、FeCl3和H2SO4混合液中加入NaOH溶液时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和氯化铁反应生成氢氧化铁沉淀和氯化钠，该选项对应关系正确。
D．曲线a中A点压强最大，表明此时反应己结束
【答案】C
【解析】
【分析】
【详解】
A、盐酸浓度越大，反应速率越快，相同时间内产生的气体多，压强大，完全反应需要的时间短，故曲线b对应的盐酸浓度较小，不符合题意；
B、镁条的质量相等，盐酸过量， ，故反应结束后，生成氢气的质量相等，不符合题意；
中考化学金属与酸反应的图像的综合热点考点难点附答案
故选C。
2．如图所示四个图像，分别对应四个过程，其中不正确的是
A． 向一定量的锌中加入足量的稀盐酸
B． 向一定量硫酸铜溶液中加入足量的铁
6．下列图像不能正确反映其对应关系的是（）
A． 等质量、等质量分数的硫酸溶液与氢氧化钠溶液混合
B． 向等质量的锌和镁中分别加入足量的稀盐酸
C． 向一定量的氯化钙与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量
D． 某温度时,向一定量的饱和石灰水中加入少量生石灰
【答案】B
【解析】
【分析】
【详解】
A、由化学方程式H2SO4+2NaOH=Na2SO4+2H2O可知，反应中硫酸与氢氧化钠的质量比为98：80，所以等质量、等质量分数的硫酸溶液与氢氧化钠溶液混合后，氢氧化钠有剩余，稀硫酸完全反应，选项正确；
【答案】A、根据图象可知，生成的氢气质量相等，所以参加反应的酸的质量相等，金属均可能有剩余，故正确；
B、如果有一种金属反应完，与此金属反应的盐酸有剩余，等质量的两种与质量相等，溶质的质量分数也相等的稀盐酸反应生成的氢气质量不相等，故错误；
C、根据反应情况曲线图，a曲线为活动性较大的金属，应表示金属锌与酸反应，b曲线则表示铁与酸的反应；镁在铝前，即镁的金属活动性比铝强，所以图线a、b分别表示镁、铝的反应情况，故正确；
【答案】A
【解析】
【分析】
铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】
2020-2021备战中考化学金属与酸反应的图像的综合题试题附答案
一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。
综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。
故选：B 。
2．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
备战中考化学专题复习金属与酸反应的图像的综合题附详细答案
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D 、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
故选C 。
2．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
中考化学金属与酸反应的图像综合练习题及答案
B.向H2SO4和CuSO4的混合溶液中滴加NaOH溶液直至过量，NaOH溶液会先与稀硫酸发生反应：2NaOH+ H2SO4=Na2SO4+2H2O，没有沉淀产生，直到硫酸完全反应，再发生2NaOH+ CuSO4= Na2SO4+Cu(OH)2 反应，这时才有氢氧化铜沉淀生成，故B选项不符合题意；
C.向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫， ， ，从方程式可以看出，氢气中的氢元素全部来自硫酸，因为锌粉、铁粉是足量的，所以他们生成的氢气质量是相等的，又因为锌的活动性比铁强，所以在变量控制是金属种类，其他因素都相同时，锌比铁反应剧烈快速，故C选项不符合题意；
一、中考初中化学金属与酸反应的图像
1．如图表所示4个图象中，能正确反映变化关系的是
A． 足量镁和铝分别放入等质量、等浓度的稀盐酸中
B． 镁在空气中加热
C． 加热一定质量的高锰酸钾固体
D． 向一定质量的二氧化锰中加入过氧化氢溶液
【答案】B
【解析】
【分析】
【详解】
A、根据反应的化学方程式及其质量关系： ， 可知，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；
B、浓硫酸具有吸水性，所以将浓硫酸敞口放置在空气中，溶剂质量增加，溶液质量增加，溶质质量分数会逐渐减小，不符合题意；
