中低压绝缘电缆不可忽视的阻水电缆
潮湿水环境引起低压交联电缆绝缘快速老化的原因分析

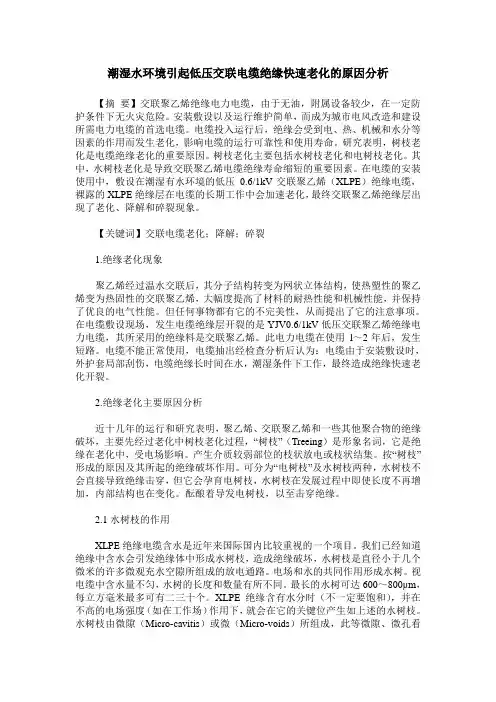

潮湿水环境引起低压交联电缆绝缘快速老化的原因分析【摘要】交联聚乙烯绝缘电力电缆，由于无油，附属设备较少，在一定防护条件下无火灾危险。
安装敷设以及运行维护简单，而成为城市电风改造和建设所需电力电缆的首选电缆。
电缆投入运行后，绝缘会受到电、热、机械和水分等因素的作用而发生老化，影响电缆的运行可靠性和使用寿命。
研究表明，树枝老化是电缆绝缘老化的重要原因。
树枝老化主要包括水树枝老化和电树枝老化。
其中，水树枝老化是导致交联聚乙烯电缆绝缘寿命缩短的重要因素。
在电缆的安装使用中，敷设在潮湿有水环境的低压0.6/1kV交联聚乙烯（XLPE）绝缘电缆，裸露的XLPE绝缘层在电缆的长期工作中会加速老化，最终交联聚乙烯绝缘层出现了老化、降解和碎裂现象。
【关键词】交联电缆老化；降解；碎裂1.绝缘老化现象聚乙烯经过温水交联后，其分子结构转变为网状立体结构，使热塑性的聚乙烯变为热固性的交联聚乙烯，大幅度提高了材料的耐热性能和机械性能，并保持了优良的电气性能。
但任何事物都有它的不完美性，从而提出了它的注意事项。
在电缆敷设现场，发生电缆绝缘层开裂的是YJV0.6/1kV低压交联聚乙烯绝缘电力电缆，其所采用的绝缘料是交联聚乙烯。
此电力电缆在使用l～2年后，发生短路。
电缆不能正常使用，电缆抽出经检查分析后认为：电缆由于安装敷设时，外护套局部刮伤，电缆绝缘长时间在水，潮湿条件下工作，最终造成绝缘快速老化开裂。
2.绝缘老化主要原因分析近十几年的运行和研究表明，聚乙烯、交联聚乙烯和一些其他聚合物的绝缘破坏，主要先经过老化中树枝老化过程，“树枝”（Treeing）是形象名词，它是绝缘在老化中，受电场影响。
产生介质较弱部位的枝状放电或枝状结集。
按“树枝”形成的原因及其所起的绝缘破坏作用。
可分为“电树枝”及水树枝两种，水树枝不会直接导致绝缘击穿，但它会孕育电树枝，水树枝在发展过程中即使长度不再增加，内部结构也在变化。
酝酿着导发电树枝，以至击穿绝缘。
单芯耐候型中压阻水架空绝缘电缆的试制
总649期第八期2018年8月河南科技Henan Science and Technology单芯耐候型中压阻水架空绝缘电缆的试制杨坤坤1张昆朋2（1.河南通达电缆股份有限公司，河南洛阳471922；2.许昌新万达电缆有限公司，河南许昌461700）摘要：架空绝缘电缆结构简单、安全可靠、经济耐用，因此，在输电线路中被广泛使用。
基于此，本文主要介绍30kV 及以下单芯耐候型中压阻水架空绝缘电缆的试制过程和结论，以满足市场需求。
关键词：架空绝缘电缆；输电线路；标准中图分类号：TM246文献标识码：A 文章编号：1003-5168（2018）23-0087-02Single-core Weather Resistant Medium Pressure Water ResistantOverhead insulated Cables Trial ProductionYANG Kunkun 1ZHANG Kunpeng 2（1.Henan Tong da Cable Co.,Ltd.，Luoyang Henan 471922；2.Xuchang Xinwanda Cable Co.,Ltd.，Xuchang Henan 461700）Abstract:Overhead insulated cables are widely used in transmission lines because of their simple structure,safety,reliability and economic durability.Based on this,this paper mainly introduced the trial-manufacture process and conclusion of 30kV and below single-core weatherproof medium-voltage resistance overhead insulated cable to meet the market demand.Keywords:overhead insulated cables ；transmission lines ；standards 架空绝缘电缆因结构简单、安全可靠、经济耐用等优点，在输电线路中被广泛使用。
低压电缆相间绝缘电阻值多少为标准

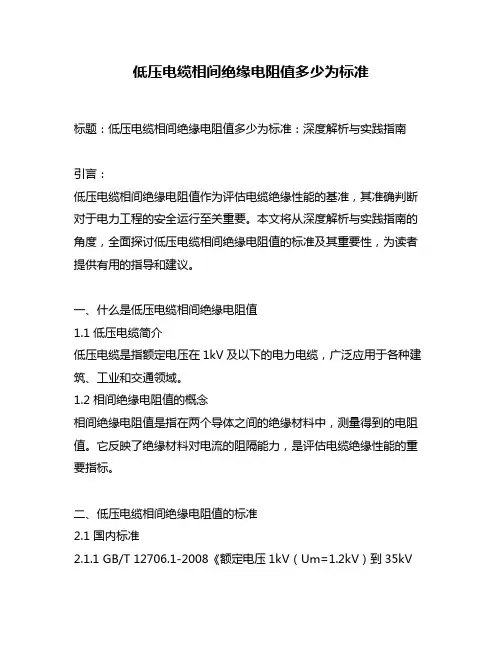

低压电缆相间绝缘电阻值多少为标准标题：低压电缆相间绝缘电阻值多少为标准：深度解析与实践指南引言：低压电缆相间绝缘电阻值作为评估电缆绝缘性能的基准，其准确判断对于电力工程的安全运行至关重要。
本文将从深度解析与实践指南的角度，全面探讨低压电缆相间绝缘电阻值的标准及其重要性，为读者提供有用的指导和建议。
一、什么是低压电缆相间绝缘电阻值1.1 低压电缆简介低压电缆是指额定电压在1kV及以下的电力电缆，广泛应用于各种建筑、工业和交通领域。
1.2 相间绝缘电阻值的概念相间绝缘电阻值是指在两个导体之间的绝缘材料中，测量得到的电阻值。
它反映了绝缘材料对电流的阻隔能力，是评估电缆绝缘性能的重要指标。
二、低压电缆相间绝缘电阻值的标准2.1 国内标准2.1.1 GB/T 12706.1-2008《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）交联聚乙烯绝缘电力电缆及其附件》2.1.2 DL/T 5042-2007《电缆和光缆试验方法通则》2.2 国际标准2.2.1 IEC 60287：《电力电缆埋地安装的设计和计算》2.2.2 IEC 60228：《导体和电缆导体的标准导体》2.3 标准所涵盖的要求和范围2.3.1 电导率及尺寸要求2.3.2 电压和频率2.3.3 温度和湿度2.3.4 测试条件及仪器要求三、低压电缆相间绝缘电阻值的重要性3.1 保证电力系统安全运行低压电缆相间绝缘电阻值的准确测量和标准评估，能够保证电力系统的安全运行，防备电缆及其附件发生电击、短路、过载和火灾等意外事故。
3.2 保障电力质量和稳定供电合格的低压电缆相间绝缘电阻值能够防止电缆周围的外界介质（如水分、湿度和液体）渗入，从而保障电力传输的质量和持续性。
电阻值的稳定性也对稳定供电非常重要。
四、低压电缆相间绝缘电阻值的实践指南4.1 测量设备和方法4.1.1 多用杂散电压法4.1.2 神经网络法4.2 注意事项和常见问题4.2.1 温度、湿度和环境因素的影响4.2.2 测量误差的排除和校正4.3 维护和检修建议4.3.1 定期检测和测量绝缘电阻值4.3.2 处理异常电阻值的问题五、个人观点与理解个人认为，在评估低压电缆绝缘性能时，相间绝缘电阻值的确立是至关重要的。
防水电缆的主动性阻水技术
防水电缆的主动性阻水技术
通常说的防水电缆，大多指的是电力电缆，是指有可能电缆在一段时间或较多时间浸在水里，如地势低洼的电缆沟在暴雨时电缆完全浸在水里，防水电缆的防水措施如下：
防水电缆纵向防水措施这是指防止水份沿着电缆长度方向侵入的主动性技术措施,在导体绞合时加入阻水纱或阻水粉；在成缆时加入阻水绳。
这种主动性防水技术措施的优点是：阻水材料的吸水强度大、膨胀率高，它瞬间吸水后体积可膨胀到自身的几十倍，于是能能够迅速阻断渗水通道。
缺点：导体绞合时加入阻水粉，要使导体附粉困难；而采用阻水带、阻水绳时会使电缆外径增大.
防水电缆径向防水措施这是指防止水份从电缆横向侵入的措施。
例如电缆敷设时护套意外破损，外界水份就会侵入电缆。
防水电缆常用的技术措施是（以下技术措施可以单独或组合应用）:
采用铝塑复合带纵包，形成圆周方向的金属屏障，从而防止水份侵入；
采用聚乙烯护套，这是利用了聚乙烯的拒水特性；
用阻水带绕包绕包绝缘线芯或整个缆芯；
上述径向防水技术措施主要应用于可能处于浅水或积水状态的低压电缆。
而在跨江过河的海底高压电缆，则采用金属护套防水，例如铅包或皱纹铝包。
这是充分利用了金属护套透潮率为零的特性，因而被大量应用到海底电缆工程上。
在中、低压电缆中不采用金属护套。
/防水电缆。
一种防腐阻水架空绝缘电线
一种防腐阻水架空绝缘电线本文介绍防腐阻水架空绝缘电线的重要性和应用领域。
防腐阻水架空绝缘电线是一种具有独特设计的电线，它采用了防腐和阻水材料来保护电线的导体。
它具有防腐蚀和防水的能力，使得电线在恶劣的环境条件下仍能正常工作。
防腐阻水架空绝缘电线在很多应用领域有着重要作用。
首先，它可以用于户外架空输电线路，保证电力传输的稳定性和可靠性。
其次，它可以用于污水处理厂、化工厂等腐蚀性环境中的电气设备，延长设备的使用寿命并提高安全性。
此外，防腐阻水架空绝缘电线还可以应用于海洋工程、矿山等含有湿润环境或盐雾的场所。
防腐阻水架空绝缘电线的应用领域广泛。
以下是一些常见的应用场景：电力工程：用于输电线路、变电站等电力设施。
建筑工程：用于建筑物内部的电气连接以及屋顶太阳能电池等设备。
化工工业：用于腐蚀性介质处理设备、电动机等设施。
石油工业：用于石油开采、输送等环境中的电气设备。
海洋工程：用于海上油田、海底管道等环境下的电气设备。
总之，防腐阻水架空绝缘电线在防腐和阻水方面具有优异的性能，可以应用于各种恶劣的环境中，保证电力传输的稳定与安全。
本文详细描述了一种防腐阻水架空绝缘电线的设计原理，包括使用的材料和技术。
该防腐阻水架空绝缘电线的设计基于以下原理：防腐特性：采用高耐腐蚀材料作为电线外护套，能有效防止电线被腐蚀。
这种材料具有良好的化学稳定性和耐候性，能够在恶劣的环境条件下长期稳定工作。
阻水特性：电线内部采用特殊的绝缘材料，具有优异的阻水性能，能够防止水分渗入电线内部，提高电线的绝缘性能。
采用该绝缘材料可以保护电线内部的导线不受潮湿环境的影响。
架空特性：该电线适用于架空安装，采用特殊设计的结构，能够承受较大的拉力和外部冲击，保证电线在风吹日晒的户外环境下安全可靠地工作。
电线的结构设计合理，能够有效避免因受力过大而导致的断裂等问题。
绝缘特性：电线内部导线采用高绝缘性能的材料，能够保证电流在电线内部的传输效率高，减少能量损耗。
低压阻水电缆的结构设计及生产注意事项
低压阻水电缆的结构设计及生产注意事项摘要：随着时代的发展，用户对电缆线路的安全性要求越来越高，通常在一些潮湿环境下应用的电缆，因水的进入长时间运行最终导致整个线路击穿，造成巨大的经济损失，要想达到理想的阻水效果，在电缆厂生产前的设计开发阶段就应进行合理的结构设计。
本文针对低压电缆的阻水结构进行了相关分析，并且对实际生产过程的注意事项进行了简单的介绍。
关键词：电缆阻水、导体阻水、纵向阻水、径向阻水0 引言在一些南方多水地区，用户对电缆的阻水要求越来越高，非阻水电缆会因水进入造成故障给整个线路、甚至整个系统带来巨大经济损失，水的危害主要是指水进入电缆内部对导体和绝缘的迫害，电缆正常运行过程中导体温度在60℃左右甚至更高，如有水分的存在会加速导体的氧化，增大导体直流电阻，使电缆发热，长期运行导致绝缘层加速老化，最终短路击穿，严重影响了电缆的安全性和可靠性。
1 阻水电缆的概念电缆的阻水功能是指：电缆在有水的环境下或局部受外力破坏而导致水分浸入，其电缆自身具有阻止水分进一步扩散的能力，可以有效的防止水分对电缆的破坏，把损失降至最小。
阻水电缆从结构上可以分为径向阻水和纵向阻水，但通常阻水电缆要径向和纵向的共同作用才能更加有效的阻止水分进入电缆内部。
2 阻水电缆的结构2.1纵向阻水纵向阻水是指沿电缆横截面方向阻止水分进入的能力，纵向阻水一般在电缆内部用阻水材料填满整个间隙，常用材料有阻水绳、阻水粉、阻水纱、绕包阻水带等，这些材料吸水能力较强，吸收水分后变大几十倍甚至几百倍，迅速膨胀阻断水分传播的途径。
对阻水要求较高的电缆，如海缆除采用阻水缆芯外还需要对导体采取阻水措施，导体阻水是在导体绞合过程中添加阻水膏、阻水粉或增加半导电绕包阻水带，添加阻水粉的优点是不会增加导体外径，但缺点是阻水粉涂覆困难，不易涂覆均匀，所以利用阻水粉与阻水膏结合的方式比较多，能较好的解决阻水粉涂覆不均匀问题。
2.2径向阻水径向阻水是指电缆沿直径方向阻止水分进入内部的能力，径向阻水一般采用的方式是：铝塑复合带纵包与MDPE粘结护层结合达到径向阻水的目的，就阻水效果而言，单一的MDPE护层也具备普通防水效果，但是要与铝塑复合带综合护层结合，其阻水效果更佳，所以在进行阻水结构设计时，一般情况下不单独使用MDPE护层，采取铝塑复合带与MDPE粘结护层结合达到更好的阻水效果，但是该方式也存在局限性，一般应用于低压电缆的情况较多。
三千伏电缆绝缘电阻值标准
三千伏电缆绝缘电阻值标准
三千伏电缆绝缘电阻值的标准可以根据不同的电缆类型和应用领域而有所不同。
一般来说，以下是一些常见的标准：
1. 低压电缆（1kV及以下）：根据国际电工委员会（IEC）标准，低压电缆的绝缘电阻应满足以下要求：
- 绝缘电阻应不小于100兆欧姆/千米。
2. 中压电缆（1kV至35kV）：根据IEC标准，中压电缆的绝缘电阻应满足以下要求：
- 绝缘电阻应不小于100兆欧姆/千米。
3. 高压电缆（35kV及以上）：根据IEC标准，高压电缆的绝缘电阻应满足以下要求：
- 绝缘电阻应不小于100兆欧姆/千米。
需要注意的是，上述数值仅为一般参考值，具体的绝缘电阻值标准可能会因地区、行业和应用要求的差异而有所不同。
因此，在实际应用中，应根据具体的标准和规范来确定绝缘电阻值的要求。
10中压电缆故障分析与抗水树电力电缆的新应用(孙建生)
中压电缆故障分析与抗水树电力电缆的新应用孙建生13徐晓峰13 许珂2 缪晓雄2 彭嘉伟2 仲伟霞1（1 上海电缆研究所上海200093）（2 陶氏化学（中国）投资有限公司上海201203 ）（3特种线缆技术国家重点实验室上海200093）摘要：文章通过对两起中压电力电缆绝缘击穿故障的原因分析，阐述了抗水树绝缘电缆在特定环境场所应用的必要性。
在地下水位较高、以及核电、海缆等行业应用抗水树绝缘电力电缆，能够明显提高电缆绝缘的可靠性，降低系统故障率，延长运行寿命。
1 概述我国自八十年代引进技术和设备开始大规模生产交联聚乙烯绝缘电力电缆，经过二十多年发展，目前6kV～-35kV电力电缆（统称“中压电力电缆”）几乎全部采用交联聚乙烯绝缘。
我国城市电网每年使用超过80000 km的35kV及以下交联聚乙烯绝缘电力电缆。
通常交联聚乙烯绝缘电力电缆在使用后出现故障时，由于我国中压电力电缆多为直埋敷设或排管敷设，很多城市一般不允许开挖地面，导致电缆修复起来非常困难。
近些年来，国内普通XLPE绝缘中压电力电缆的故障发生率上升明显，个别地区和使用部门甚至较为严重。
通常，电缆本体故障的主要原因有外力破坏、制造隐患以及水树老化[1]。
根据近年来上海电缆研究所在工程服务中对电缆检测的结果显示，运行超过五年的交联聚乙烯绝缘中压电缆水树情况比较严重，领结形和发散性水树都有产生，有的水树长度超过了4 mm（我国中压电缆的绝缘厚度一般为4.5 mm），密度超过了10000个/cm3。
图1为电缆绝缘中的一些水树照片。
图1 电缆绝缘中水树2 电缆故障分析2.1 直埋电缆故障线路概况：南方某石化企业线路，电缆规格为8.7/10kV，3*185 mm2，1995年投运。
全线有直埋段、桥架段。
在2014年度预防性试验时（14kV，串联谐振），发生本体击穿。
击穿在直埋段。
找到击穿点修复后，发现电缆的绝缘电阻偏低（余额800MΩ）。
再次耐压后又在直埋段的其它地方击穿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中低压绝缘电缆不可忽视的阻水电缆
近十几年来,随着电缆行业的迅速发展,电缆的应用领域日益扩大,环境要求也不断提高,对电缆用材料的质量要求和适用范围也随之提高。
电缆用阻水填充膏是电缆行业普遍采用的阻水材料,主要由基础油膏、膨胀材料和添加剂构成。
基础油膏约占70%，膨胀材料约占20%，添加剂约占10%。
此油膏具有高低温性能好、吸水强度高、速度快、倍率大等优点。
膨胀阻水填充膏是一种黄色固体，是通过遇水膨胀来达到阻水效果的，使电缆各个空隙密封起来，阻止水分子通过，起到电缆的密封、防水隔潮的作用，以达到阻水电缆在特殊环境里阻水的目的。
填充于电缆不同工序与结构的不同部位之中,在电缆中所起的密封、防水、隔潮和缓冲防护作用已被人们共识。
这种阻水方法被用在很多产品中，譬如中低压绝缘电缆、舰船用无卤低烟阻燃电缆、光缆等，填充膏阻水基本上不用在交联聚乙烯电缆中，由于长时间在高温中阻水油膏融化为液体，影响交联聚乙烯正常生产，像此类电缆不采用膨胀阻水填充膏。
交联聚乙烯绝缘电力电缆—XLPE电缆在输配电线路上得到了广泛的应用，主要是因为XLPE电缆的绝缘具有很好的电气性能和耐热性能。
而且我公司的交联聚乙烯绝缘电力电缆也是主要产品之一，提高XLPE电缆的各方面性能是首要任务，要达到阻水性能，我们可以用阻水带来代替膨胀阻水填充膏，作用基本相同，但是可以避免在交联
管道中阻水填充膏融化，变为液体滴落出导体，进入绝缘料内，影响绝缘生产与绝缘性能，以达到导体横向阻水。
阻水带一般用在导体中，阻水效果也是行业中公认的。
在其他工序中就很少用了，主要是绞线工序填补了阻水膏在交联电缆中的不足，这也是阻水带的优点，可以耐高温，高温后也不影响其阻水性能。
阻水带是采用聚脂纤维织与高吸水材料复合而成，具有吸水膨胀的功能。
阻水带基本用于电力电缆，通讯光缆，可以减少电缆中水及潮气的渗入，提高电缆的工作寿命，阻水带的基本原理：
电缆行业常中，一部分电力电缆敷设在比较潮湿的地下电缆沟内，埋地交联聚乙烯绝缘电力电缆在运行中，如遇意外发生事故，出现电击穿现象时，地下水通过击穿点进入导电线芯，并沿线芯的绞合缝隙向电缆两端渗透，渗入的水分进入绝缘层里，在电场长期作用下会加速绝缘层老化，致使整根电缆报废。
使用阻水带的电缆，若有水进入端口时，阻水带中所含的高吸水粉末，能利用它的吸水性能将水吸收，阻水带迅速膨胀很多倍，变成凝胶体，形成一堵墙，阻止水的流动，起到保护电缆的作用。
在这个对环境要求日益增加的条件下，电缆阻水方面的要求也在提高，像游乐场用电缆、河道下敷设电缆、海底敷设电缆、船用电缆、光缆等等都要有严格的阻水效果才能满足其使用环境，而且不能忘其根本，电缆是导电用的，要在正常、安全的导体过程中达到阻水效果才是阻水电缆的目标，这个方向还需要我们去完善。
