第 二节 基准和定位基准的选择

第 二节   基准和定位基准的选择
机 械 制 造 工 艺 基 础
第十二章 机械加工工艺过程
机械制造工艺基础
第二节 基准和定位基准的选择
知 识 目 标
技 能 目 标
Logo
•掌握基准的基础知识。 •掌握粗精基准的选择原则。
•学会正确、合理选择基准加工工件。
机械制造工艺基础
第 二节 基准和定位基准的选择 一、基准的分类
基准:是确定生产对象上几何要素间几何关系所依据的那些点、 线、面。
基准
正确位置所依据的基准。
测量基准 在测量工件已加工表面的尺寸和位
加工过程中 所采用的基 准
置时所依据的基准。
装配基准 在机器装配时,确定零件在部件或
产品中的位置设计基准
设计基准
设计图上用来标定其它点、线、面位置的点、线、面
Logo
机械制造工艺基础
2.工艺基准
A为加工面,本工序要求为A对B的 键槽的工序基准包括凸肩面A和外 尺寸H和A对B的平行度(当没有特殊 圆下母线B,还有外圆表面的轴向 标注时,平行度要求包括在H的尺 对称面D。 寸公差范围内),因此外圆下母线B 为工序基准。
工序基准
工序图上用来确定本工序加工表面的尺寸和位置时所依据的基准。
Logo
机械制造工艺基础
位。
Logo
机械制造工艺基础
•(2)“自为基准”原则:选择被加工表面自身为定位
基准称自位基准原则。适用于加工余量小而均匀的表面 ,如拉刀拉孔。
拉削时定位基准就是工 件被加工的内表面
Logo
机械制造工艺基础
(3)“基准重合”原则:选用被加工表面的设计基准为定位基准称 基准重合原则。基准重合则不存在定位误差。
测量基准
测量基准
测量基准

《机械制作图》第12章展开图

《机械制作图》第12章展开图

图12-3 旋转法求一般位置线段实长
线段AB为一般位置直线,过端点A作垂直于H面 直线oo为轴,将线段AB绕oo轴旋转为正平线,正面 投影a′b1′为AB的实长。由于直线上任一点的运动 轨迹为水平圆,H面投影反映圆形,V面投影为平行 OX轴的直线,其作图步骤如图12-3(b)所示。
图12-3 旋转法求一般位置线段实长
图12-6 异径直角三通管的展开
(3)用光滑曲线连接点Ⅰ、Ⅱ、Ⅲ、Ⅳ 及对称的各点,即得相贯线展开后的图形 (见图12-6(d))所示。
第3节 棱锥管和圆锥管的展开
锥管制件的表面上的棱线或素线均相交于 一点,其表面属可展表面。可借助其棱线或 素线的实长来作展开图,这种展开方法常称 为放“放射线法” 1.斜口四棱台管展开 [例12-4]求作图12-7(a)、(b)所示斜 口四棱台管的展开图。
图12-4 斜截四棱柱管的展开
分析:斜截四棱柱管的前后表面为直角 梯形,左右表面为长方形。作展开图时,分 别画出两个相等直角梯形和两个长方形的实 形。
图12-4 斜截四棱柱管的展开
作图: (1)画一水平线,依次量取ⅠⅡ = (1)(2)、 ⅡⅢ = (2)(3)、ⅢⅣ = (3)(4)、ⅣⅠ = (4)(1)。
图12-7 斜口四棱台管的展开
分析:四棱台管表面为四个梯形,展开图 依次画出这四个梯形。先按四棱锥展开,用棱 线实长作出扇形,再在扇形内作出四个等腰梯 形。
图12-7 斜口四棱台管的展开 作图: (1)将主视图棱线延长得交点s′,用旋转法或直角三 角形法求得棱线实长s′c1′或S0C0和斜口与棱线交点G0 (H0)、F0(E0)。 (2)以S为圆心,s′c1′ = S0C0为半径画圆孤。
图12-2 直有三角形法求一般位置线段实长

机械制造技术教案12机械制造技术教案12

机械制造技术教案12机械制造技术教案12

机械制造技术基础课程类型学科基础课课程学时64授课专业机械工程类开课学时58(未含实验6)本节学时6章节名称第2章制造工艺装备:§2-1 金属切削刀具目的与要求熟悉金属切削加工的差不多概念把握刀具角度的标注方法把握刀具工作角度的技术方法了解和把握生产中常用高速钢和硬质合金的牌号、性能和用途一样了解各种金属切削刀具的种类和用途教学内容1、金属切削加工的差不多概念2、刀具角度的标注3、刀具工作角度的运算4、刀具材料5、常用金属切削刀具种类及其用途简介重点与难点本章重点:刀具角度的标注、工作角度的运算和常用刀具材料的牌号、性能好用途。

难点:刀具角度的标注和工作角度的运算教学手段理论教学与实验教学相结合,与课程设计、生产实习等实践教学相结合。

课后记建立金属切削加工的重要差不多概念、了解各种生产中常用金属切削刀具性能和用途对工艺规程设计内容的学习是必不可少的。

课后习题课程名称机械制造技术基础课程类型学科基础课课程学时64授课专业机械工程类开课学时58(未含实验6)本节学时12章节名称第2章制造工艺装备:§2-3 机床夹具目的与要求把握工件在夹具中的定位和夹紧原理了解和把握常用定位方式和定位元件,定位误差的分析,典型夹紧机构的特点了解机床夹具设计的差不多方法教学内容1、机床夹具的差不多概念2、定位方式与定位元件3、定位误差的分析与运算4、工件的夹紧5、典型机床夹具重点与难点本章重点:六点定位原理及工件的定位设计,工件的夹紧及夹紧机构设计。

难点:定位误差的分析,复合式夹紧机构的合理设计和应用,典型机床夹具的设计要点。

教学手段理论教学与实验教学相结合,与课程设计、生产实习等实践教学相结合。

课后记了解各种生产中常用金属切削机床夹具的性能和用途对工艺规程设计内容的学习是必不可少的,也为以后专用机床的设计打下基础。

课后习题课程名称机械制造技术基础课程类型学科基础课课程学时64授课专业机械工程类开课学时58(未含实验6)本章学时10章节名称第4章机械加工质量分析及操纵目的与要求了解和分析加工误差产生的缘故、把握减小加工误差的要紧措施把握加工误差的统计分析方法(直方图的绘制方法、运算一批零件的合格率和废品率、分析废品产生的缘故并提出减少废品的措施)把握机械加工中各种工艺因素对表面质量的阻碍规律,提出提高工件加工表面质量的综合措施教学内容1、机械加工精度和加工误差2、加工误差产生的缘故3、减小加工误差的要紧措施4、加工误差的统计分析5、机械加工表面质量重点与难点本章重点:分析加工误差产生的缘故和减小加工误差的要紧措施、加工误差的统计分析、机械加工表面质量的操纵难点:加工误差产生的缘故分析、加工误差的统计分析方法教学手段理论教学与实验教学相结合,与课程设计、生产实习等实践教学相结合。

机械制造技术基础第12讲(2015)

机械制造技术基础第12讲(2015)
主后刀面
的交线。

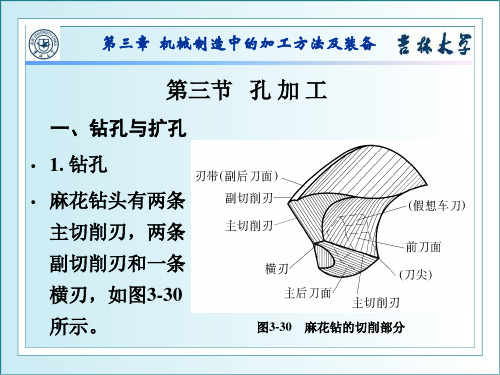

图3-30
麻花钻的切削部分
第三章 机械制造中的加工方法及装备

导向部分有两条对称的螺旋槽和刃带,螺旋槽用 来形成切削刃和前角,并起排屑和输送冷却液的 作用。

刃带起导向和修光孔壁的作用,其倒锥以减小钻 头与孔壁的摩擦。

钻头的柄部是用于与机床主轴联接、传递扭矩和 轴向力。
第三章 机械制造中的加工方法及装备
与麻花钻相似,但刀齿数
较多,没有横刃。
图3-32 扩孔
第三章 机械制造中的加工方法及装备
图3-33 扩孔钻
第三章 机械制造中的加工方法及装备
• •
与钻孔相比,扩孔具有下列特点: 1)扩孔钻齿数多(多为3 ~ 4个齿)、导向性好, 切削比较稳定;
• •
2)扩孔钻没有横刃、切削条件好; 3)加工余量较小,容屑槽可以做得浅些,钻芯 可以做得粗些,刀体强度和刚性较好。
第三章 机械制造中的加工方法及装备

铰孔比磨孔和镗孔生产率高,容易保证孔的尺寸 精度;但铰孔不能校正孔轴线的位置误差,孔的 位置精度应由前工序保证。铰孔尺寸精度一般为
IT9~IT7级,表面粗糙度值Ra一般为3.2~0.8µ m。
• •
铰孔不宜加工阶梯孔和盲孔。
对于中等尺寸,精度要求较高(IT7级左右)的
第三章 机械制造中的加工方法及装备
图3-34 锪钻
a)锪沉头座孔 b)锪锥孔 c)锪端面
第三章 机械制造中的加工方法及装备
二、铰孔

铰孔是对较小直径孔的精加工方法之一,由于其
经济实用,故在生产中应用很广。

1.铰刀

铰刀一般分为手用铰刀及机用铰刀两种。铰刀不

机械制造技术基础(第二版)第二章-12-12

机械制造技术基础(第二版)第二章-12-12
② 磨粒切削刃相对于很小的切削厚度(0.1~10μm), 切削刃钝圆半径(一般为10~35μm)很大,因此磨 削时会产生强烈的摩擦和挤压作用。
28
③ 磨削过程的金属去除是多个磨粒与工件作用的综 合结果。磨粒在砂轮表面分布参差不齐,大小不 一,形状各异,高低不同,有些仅起滑擦(抛光) 作用,另一些起滑擦和刻划作用,还有一些完成 从滑擦、刻划到切除切屑的全部功能。此外,在 磨削过程中砂轮与工件之间还会掺入碎裂和脱落 的磨粒细末,产生一定的抛光和研磨作用。所以, 磨削过程是一种复杂的切削、刻划、抛光和研磨 的综合加工过程。
32
② 砂轮的修整 砂轮磨钝后需要进行修整。当砂轮的形状精度被 破坏、砂轮表面磨钝的磨粒太多、磨钝磨粒的小 平面过大砂轮表面已经被堵塞,就应修整砂轮。 修整的目的有三个:
一、去除已经磨损或被磨屑堵塞的砂轮表层,使 里层锐利的磨粒显露出来参与切削;
二、使砂轮表面形成更多的切削刃,在一个磨粒 上切出很多个高低相近的微刃,从而减小工 件表面的粗糙度值;
大。当小平面过大且变钝的磨粒过多时,应通过砂
轮修整去除变钝的颗粒。
31
b)磨粒破碎。磨削过程中,若作用在磨粒上的应力 超过磨粒本身的强度时,磨粒上的一部分就会以 微小碎片的形式从砂轮上脱落沿B面破碎。磨粒 破碎能局部地恢复己磨钝磨粒的磨削性能。
c)磨粒脱落。也叫结合桥 断裂,磨削过程中,如果磨 粒受到的磨削力大于结合剂 所能提供的结合力,磨粒就 会从砂轮上整体脱落(C 面)。磨粒脱落能去除已磨 钝的磨粒,保持砂轮的磨削 能力。
25
② 刻划阶段(耕犁阶段) 随着切削厚度的增大,磨粒与工件表面的摩擦和
挤压作用加剧,磨粒开始切入工件,使工件材料 因受挤压而向两侧隆起,形成沟纹或划痕。 此时除磨粒与工件间相互摩擦外,还有材料内部 的摩擦,工件表层不仅有热应力,而且有由于弹 塑性变形所产生的变形应力。 此阶段将影响工件表面粗糙度及表面烧伤、裂纹 等缺陷。

机械制造基础ch12表面粗糙度

机械制造基础ch12表面粗糙度

幅度参数
1、轮廓算术平均偏差Ra [旧国标:Ra] (the arithmetical mean of the departures)
在取样长度内,被测轮廓上各点至轮廓中线偏距绝对值
的算术平均值。 Ra值能客观反映被测表面的微观几何特
性。——普遍采用
Ra
1 l
l 0
y
x
dx 1 n
止波长至长波截止波长这两个极限值之间的波长 范围称为传输带。三种滤波器的截止波长不同, 具体数值见GB/T 6062-2009。
为了评价实际表面轮廓上的某一几何形状误
差,可以通过轮廓滤波器来呈现这一几何形状误 差,过滤掉其他的几何形状误差。
对表面轮廓采用轮廓滤波器λs抑制短波后得 到的总的轮廓,称为原始轮廓。
评定长度内在给定水平截面高度c上轮廓的实体材料长度 Ml(c)与评定长度的比率。Rmr(c)能直观反映实际接 触面积的大小,是反映零件表面耐磨性能的指标。
第二节 表面粗糙度的选择
一、评定参数的选择(Basic Nomenclature)
标准规定,幅度参数是首选参数,是必须标 注的参数,如零件无特殊要求,一般仅选用幅度 参数。只有对于少数零件的重要表面有特殊使用 要求时才选用附加参数。
原因
表面粗糙度对机械零件使用性能的影响
1 配合性质 2 摩擦、磨损 3 接触刚度下降 4 疲劳强度下降 5 耐腐蚀性降低 6 密封性降低
第一节
第一节 表面粗糙度的评定
一、基本术语(Basic Nomenclature) 1、 表面轮廓(Surface Profile)
平面与实际表面相交所得的轮廓,称为表面轮廓。
评定表面粗糙度数值的基准线,其方向应与被 测轮廓的方向一致 。

《机械制造技术基础》学习纲要

《机械制造技术基础》自学指导书一、课程的性质、任务和目的《机械制造技术》是机械工程专业的一门主要专业课。

学习零件机械加工工艺和机器装配工艺中的基本理论原理、基本分析方法和基本设计计算,以及与工艺过程有关的金属切削理论及制造装备知识(包括了普通机床、数控机床、切削刀具和机床夹具设计等方面的内容),使学生具有制订工艺规程、设计专用夹具和分析、解决机械制造生产过程中机械加工精度和表面质量等工艺问题的基本能力,并能将所学的机械制造知识运用于机械产品的设计和生产实践之中,提升机械产品的设计和制造水平。

二、课程的基本要求本课程学习中要求以机械加工系统为学习对象,以机械制造中切削加工和装配工艺过程为中心,不仅掌握机械加工和机械装配工艺规程制定的主要知识点,同时了解切削刀具、机床和夹具设计等相关内容,力求全面系统的掌握机械制造工程学课程的基本理概念、基本理论和基本计算。

三、课程主要教学内容第一章机械制造技术概述本章主要建立现代机械制造的概念。

了解现代机械制造的主要特点和发展趋势,了解传统机械制造与先进制造技术的主要不同点;了解先进制造技术在现代机械制造中的作用。

第二章金属切削原理与刀具第一节金属切削的基本概念第二节切削刀具几何角度第三节金属切削刀具材料第四节金属切削过程及切削参数优化设计第五节金属切削刀具切削加工是机械制造的主要加工方法,现代切削理论研究和刀具制造技术的发展是先进制造技术的重要组成部分,是机械制造竞争力的标志之一。

掌握先进的切削加工理论和刀具知识对于提高机械加工工艺水平具有非常重要的意义。

高速切削加工是现代切削技术的主要发展趋势,在不同领域中高速切削加工技术已逐步成熟,在一些重要领域已成为机械切削加工的主流方法,对于中国机械制造发展既是挑战又是机遇。

本章重点掌握:金属切削加工中金属材料的变形规律、影响参数(默钱特方程)及材料变形的度量方法;掌握常规切削和高速切削的概念和特点,了解它们之间是如何划分的;切削中积屑瘤和鳞刺现象;切削中切削力和切削热规律;刀具主要的失效形式及刀具耐用度概念;了解各切削参数对刀具耐用度的影响(泰勒公式);了解刀具的主要切削角、切削面和切削用量;刀具材料类型、特点及使用要求。

《机械制造技术基础》 教学大纲 及 教案全套

《机械制造技术基础》教学大纲及教案全套第一章:机械制造概述教学目标:1. 了解机械制造的基本概念、分类和特点。

2. 掌握机械制造过程的基本步骤。

3. 熟悉机械制造中的常见问题和解决方案。

教学内容:1. 机械制造的基本概念和分类。

2. 机械制造过程的基本步骤。

3. 机械制造中的常见问题和解决方案。

教学方法:1. 讲授法:讲解机械制造的基本概念、分类和特点。

2. 案例分析法:分析机械制造过程中的实际案例,讨论常见问题和解决方案。

教学资源:1. 教材:《机械制造技术基础》。

2. 课件:机械制造过程的图片和视频。

教学评估:1. 课堂讨论:评估学生对机械制造过程的理解和分析能力。

2. 课后作业:评估学生对机械制造基本概念和步骤的掌握程度。

第二章:金属切削原理教学目标:1. 了解金属切削的基本概念和原理。

2. 掌握金属切削过程中刀具与工件的相互作用。

3. 熟悉金属切削过程中切削力、切削热和切削变形的基本规律。

教学内容:1. 金属切削的基本概念和原理。

2. 刀具与工件的相互作用。

3. 切削力、切削热和切削变形的规律。

教学方法:1. 讲授法:讲解金属切削的基本概念和原理。

2. 实验法:观察和分析刀具与工件的相互作用。

3. 数值分析法:计算切削力、切削热和切削变形。

教学资源:1. 教材:《机械制造技术基础》。

2. 实验设备:刀具、工件和切削实验机。

3. 课件:金属切削过程的动画和图表。

教学评估:1. 课堂讨论:评估学生对金属切削原理的理解。

2. 实验报告:评估学生对刀具与工件相互作用实验的分析能力。

第三章:金属切削机床及刀具教学目标:1. 了解金属切削机床的分类和结构。

2. 掌握金属切削机床的工作原理和操作方法。

3. 熟悉刀具的类型、结构和选用原则。

教学内容:1. 金属切削机床的分类和结构。

2. 金属切削机床的工作原理和操作方法。

3. 刀具的类型、结构和选用原则。

教学方法:1. 讲授法:讲解金属切削机床的分类和结构。

《机械制造技术》(高莉莉)教学课件 第12章

项目十二 典型零件加工工艺
项目学习要点
• 轴类零件加工工艺 • 套类零件加工工艺 • 箱体类零件加工工艺 • 项目小结
任务一 轴类零件加工工艺
一、概述
1.轴类零件的功用与结构特点
轴类零件是机械加工中的典型零件之一,它主要 用来支承传动件(如齿轮、带轮和离合器等)、传递 扭矩和承受载荷。
轴类零件是旋转体零件,其长度L大于直径d,加 工表面一般由同轴的外圆柱面、圆锥面、内孔、螺纹、 花键及相应的端面所组成。
车削细长轴时,为减小切削力和切削热,应 选用较小的切削用量和合理的刀具几何参数。
对刀具几何参数,在不影响刀具强度的情况下, 应选择较大的前角γo和主偏角kr,常取γo=15°~30°, kr=60°~90°;刃倾角λo应取正值,但不宜太大, 尽量使切屑流向待加工表面;车刀前刀面应开有断屑 槽,以便较好地断屑。
4.轴类零件的材料和毛坯
(1)轴类零件的材料
轴类零件应根据不同的工作条件和使用要求
选用不同的材料,并采用不同的热处理规范(如
调质、正火和淬火等),以获得一定的强度、韧
性和耐磨性。 对于一般轴类零件,常选用45钢。45钢价格便宜,
经过调质(或正火)后,可得到较好的切削性能和较
高的综合力学性能。重要表面经淬火后再回火,表面
对于在高转速、重载荷等条件下工作的轴类零件, 可选用20CrMoTi、20Mn2B和20Cr等低碳合金钢或 38CrMoAlA渗氮钢。
其中,低碳合金钢经正火和渗碳淬火后,可获得 较高的表面硬度和较软的芯部,因此,耐冲击韧性好, 但热处理变形较大;而渗氮钢经调质和表面渗氮后, 不仅具备渗碳钢的优点,而且热处理变形很小,硬度 更高,具有较高的耐磨性和耐疲劳性。
车削细长轴时常见的工件缺陷及其产生原 因如下表所示。

机械制造基础第十二章 齿轮加工.


齿形加工比较复杂,按原理分为成形法和展成法
(也叫范成法和包络法)两种。
成形法是用与被切齿轮齿槽法向截面形状相符的
成形刀具切出齿形的方法。
展成法则是利用齿轮刀与被切齿轮的啮合运动,
在专用齿轮加工机床上切出齿形的方法。
二 齿形加工方法
1铣齿
铣齿属于成形法加工,是一种粗加工。
铣齿的主运动是铣刀的旋转,进给运动是齿轮坯
轴向进行的垂直移动。
(2)滚齿的特点与应用
加工精度高:插、滚齿IT8-7,铣齿IT12-9(插齿
和滚齿相当,且都比铣齿高)。
齿面粗糙度小:Ra3.2~0.6μm。
生产效率高:滚齿高于插齿,更高于铣齿。 滚齿主要用于加工各种批量的直齿或斜齿外圆柱
齿轮、蜗轮。不能加工内齿轮和相距很近的多联 齿轮。
3磨齿
磨齿是用砂轮在磨齿机上加工高精度齿形的方法。
磨齿具有加工精度高(可达IT6~4级)、齿面粗
糙度低(Ra值0.4~0.2μm)的特点。
磨齿有成形法磨齿和展成法磨齿两种,可以磨削
淬火或未淬火的齿轮。 成形法磨齿生产率较高,但精度较低(IT6~5)。 展成法磨齿生产率较低,但精度较高(IT6~4)。
机械制造基础
第十二章 齿轮加工
黄石理工学院
一 齿轮及加工概述
齿轮是重要的机械零件,为了保证其运转精确、
平稳可靠,必须采用合适的齿形曲线。最常用的 齿形曲线是渐开线,此外还有摆线和圆弧。
齿轮的加工包括两个部分:齿坯加工、齿形加工。 齿坯加工采用通用的方法:铸件或锻件,车削加
工(单件或小批量)或钻孔-拉孔-多刀车削(大 批量)。
(2)铣齿的特点与应用
铣齿的误差:齿形误差和分齿误差。 铣齿可以加工直齿、斜齿、人字齿圆柱齿轮,也
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

理论上应当采用理想的加工原理,来获得精确 的加工表面。但在生产中这样做有时会使机床的结 构复杂,难以保证机床的刚度和精度,或者使刀刃 的轮廓不易制造或精度很低。这样不仅不能保证加 工精度,甚至还会降低加工效率。这时如采用近似 的加工方法,往往可以简化机床结构和刀具的形状, 并能提高生产率,降低加工成本,因此,只要能把 加工误差限制在规定的范围内(一般,原理误差应 小于工件公差值的10%~15%),可以采用近似的 加工方法。
从材料力学知道,任何一个受力的物体总要产生一 定的变形。作用力 F与其引起的在作用力方向上的变形量 Y的比值,称为物体的刚度 k k = F/Y 切削加工中工艺系统在各种外力作用下,将在各个受 力方向上产生相应的变形。工艺系统受力变形,主要是对 加工精度影响最大的敏感方向,即通过刀尖的加工表面的 法线方向的位移。因此,工艺系统的刚度 k xt定义为:零 件加工表面法向分力 F y,与刀具在切削力作用下,相对 工件在该方向的位移 Y 的比值,即 K系统=Fy/y 必须指出,法向位移y除了受Fy的影响外,还受Fx、 Fz的影响,即y值是在切削合力F的作用下,工艺系统在Fy 方向的变形。
• •
2.导轨导向误差
导轨导向精度:是指机床导轨副的运动件实际 运动方向与理想运动方向的符合程度。
导轨导向误差:指机床导轨副的运动件实际运 动方向与理想运动方向两者之间的偏差值。
床身导轨既是机床主要部件的装配基准,又是 保证刀具与工件间导向精度的基准。因此,导轨导 向误差直接影响工件的加工精度。 直线运动导轨导向误差分为: 导轨在水平面内的直线度误差; 导轨在垂直平面内的直线度误差; 两导轨间的平行度误差。
第13章 机械加工误差分析
保证机械产品质量,是机械制造者的首要任务, 任何机械产品都是由若干相互关联的零件装配而成 的。因此,零件的制造质量是保证产品质量的基础。 零件的质量直接影响着产品的性能、寿命、效率、 可靠性等质量指标,而零件的制造质量,是依靠零 件的毛坯制造方法、机械加工、热处理以及表面处 理等工艺来保证的。因此,在零件制造的各个环节 中,应当始终贯彻“质量第一”的思想,以确保产 品的质量。本章主要讨论零件机械加工精度及表面 质量问题。
二.机床误差 机床误差是由机床的制造误差、安装误差和 使用中的磨损引起的。对加工精度影响较大的有: 主轴回转误差 导轨误差 传动链误差
1. 主轴回转误差
机床主轴是决定工件或刀具位置的重要部件, 对主轴的精度要求最主要的就是主轴回转精度(机 床主轴回转时能保持轴线的位置稳定不变的程 度。),即要求主轴回转时能保持轴线的位置稳定 不变。主轴回转误差直接影响被加工零件的形状、 位置精度和表面粗糙度。
13.4 工艺系统受力变形的影响
一、概述
机械加工中,由机床、夹具、工件等环节组成 的工艺系统,在夹紧力、切削力、重力以及惯性力 等的作用下,将产生变形(弹、塑性变形)和振动, 破坏刀具和工件之间的正确位置而形成加工误差, 并使加工表面的表面粗糙度恶化。例如,在车削细 长轴时,工件在切削力的作用下弯曲变形,加工后 会产生鼓形的圆柱度误差。
部件的关键是提高轴承精度。因此,主轴轴承, 特别是前轴承,多选用 D、 C级轴承;当采用滑 动轴承时,则采用静压滑动轴承。以提高轴系刚 度,减少径向圆跳动。其次是提高主轴箱体支承 孔、主轴轴颈和与轴承相配合零件的有关表面的 加工精度,对滚动轴承进行预紧。 ②使主轴回转的误差不反映到工件上 如采用死顶尖磨削外圆,只要保证定位中心 孔的形状、位置精度,即可加工出高精度的外圆 柱面。主轴仅仅提供旋转运动和转矩,而与主轴 的回转精度无关。
◆ 自动控制法:
这种方法是用度量装置、进给机构和控制系统 构成加工过程的自动循环,即自动完成加工中的切 削、度量、补偿调整等一系列的工作,当工件达到 要求的尺寸时,机床自动退刀,停止加工。
2.获得形状精度的方法 成形刀具法:加工精度主要取决于刀刃的形状精度 轨迹法:加工精度则与机床的精度关系密切。例如, 车削圆柱类零件时,其圆度、圆柱度等形状精度, 主要决定于主轴的回转精度、导轨的导向精度以及 主轴回转轴心线与导轨之间的相互位置精度
• 3 . 装夹误差 • 工件的装夹误差是指定位误差和夹紧误
差,将直接影响工件加工表面的位置精度 或尺寸精度。 • 4 . 测量误差 • 工件在加工过程中,要用各种量具、 量 仪 进行检验测量,再根据测量结果对工件 进行试切或调整机床。量具本身的制造误 差、测量时的接触力、温度及目测正确度 等,都直接影响加工精度。因此,要正确 地选择和使用量具,以保证测量精度。
三.获得加工精度的方法
1.获得尺寸精度的方法 (1)试切法
(2)调整法 (3)定尺寸刀具法 (4)自动控制法
◆ 试切法: 就是通过试切、测量、调整、再试切,……, 反复进行到被加工尺寸达到要求为止的加工方法。 这种方法的效率低,操作者的技术水平要求高,主 要适用于单件、小批生产。(动画演示)
◆ 调整法
机械加工原始误差 原 理 误 差 误 差 形 的 变 形 变 起 夹 装 差 件 误 差 工 床 误 差 机 具 误 差 热 引 夹 具 误 统 刀 整 系 损 力 调 艺 磨 应 工 具 内 差 刀 件 误 工 量 度
一.原理误差 原理误差是由于采用了近似的成形运动或刀刃 形状而产生的。例如,滚切渐开线齿形就存在两项 原理误差:一是为便于制造,用阿基米德基本蜗杆 或法向直廓基本蜗杆,来代替渐开线基本蜗杆而产 生的误差;另一个是由于滚刀刀刃数有限,滚切出 的齿形不是连续光滑的渐开线,而是由若干短线组 成的折线。
§13-1机械加工精度概述
一.加工精度与加工误差 加工精度:指零件经机械加工后,其几何参 数(尺寸、形状、表面相互质量)的实际值与理 论值的符合程度。 加工误差:指零件经机械加工后,其几何参 数(尺寸、形状、表面相互质量)的实际值与理 论值之差。
二.尺寸、形状、和相互位置精度的关系 零件的的加工精度包括:尺寸精度、形状精度 和相互位置精度,三者之间是既有区别又有联系的。 通常,形状公差应限制在位置公差之内,而位置误 差又要限制在尺寸公差之内。例如,为保证轴颈的 直径尺寸精度,则轴颈的圆度误差不应超出直径的 尺寸公差。当尺寸精度要求高时,相应的位置、形 状精度也要求高。但形状精度要求高时,相应的位 置精度和尺寸精度有时不一定要求高,这要根据零 件的功能要求来决定。
主轴回转轴线的运动误差,是和主轴部件的制 造精度以及切削过程中主轴受力、受热后变形有关, 但主轴部件的制造精度是主要的。 在主轴采用滑动轴承的结构时,主轴是以轴颈 在轴套内旋转的。对于车床类机床的主轴,因切削 力的方向不变,主轴轴颈被压向轴套表面某一位置, 因此,主轴轴颈的圆度误差将直接传给工件( 图 (a)),而轴套孔的误差则对加工精度的影响较 小。对镗床类机床,由于作用在主轴上的切削力是 随镗刀的旋转而变化的,故轴套孔的圆度误差将传 给工件,而轴颈的圆度误差对加工精度的影响不大 ( 图(b))
先调整好刀具和工件在机床上的相对位置,并 在一批零件的加工过程中保持这个位置不变,以保 证被加工尺寸的方法。调整法广泛用于各类半自动、 自动机床和自动线上,适用于成批、大量的生产。
◆ 定尺寸刀具法:
用刀具的相应尺寸来保证工件被加工部位尺寸 的方法,如铰孔、拉孔和攻螺纹等。这种方法的加 工精度,主要决定于刀具的制造、刃磨质量和切削 用量。其优点是生产率较高,但刀具制造较复杂, 常用于孔、螺纹和成形表面的加工。
在主轴采用滚动轴承结构时,主轴回转精度不 仅取决于滚动轴承本身的精度,而且还与轴承配合 件的精度关系密切。由于轴承内、外环是薄壁零件, 受力后容易变形,因此,与之相配合的轴颈或箱体 轴承孔的圆度误差,会使轴承的内、外环变形而造 成主轴的回转误差。
• (2)提高主轴回转精度的措施 (2)提高主轴回转精度的措施 • ①采用高精度的主轴部件 获得高精度的主轴
刀具的磨损,除了对切削性能、加工表 面质量有不良影响外,也直接影响加工精度。 这种影响主要来源于刀刃在加工表面法向上的 磨损量,即刀具的尺寸磨损。车削外圆时,刀 具的逐渐磨损会使工件产生锥度误差(图413)。
• 2 . 夹具误差 • 夹具误差主要包括:定位元件、刀具导
向件、分度机构、夹具体等的制造误差; 夹具装配后,以上各种元件工作面之间的 相对位置误差;夹具使用过程中工作表面 的磨损。夹具误差将直接影响工件加工表 面的位置精度或尺寸精度。
展成法:常用于各种齿轮加工,其形状精度与刀 具精度以及机床传动精度有关
3.获得相互位置精度的方法 零件的相互位置精度,主要由机床精度、夹具 精度和工件的装夹精度来保证。例如,在平面上钻 孔,孔中心线对平面的垂直度,取决于钻头进给方 向与工作台或夹具定位面的垂直度。
§13-2影响加工精度ห้องสมุดไป่ตู้因素
机械加工中零件的尺寸、形状和相互位置误差, 主要是由于工件与刀具在切削运动中相互位置发生 了变动而造成的。 由于工件和刀具安装在夹具和机床上,因此, 机床、夹具、刀具和工件构成了一个完整的工艺系 统。 工艺系统中的种种误差,是造成零件加工误差 的根源,故称之为原始误差。 加工中可能出现的原始误差,可列举如 下图
由于主轴系统自身存在着各种误差,如主轴 轴颈和轴承座孔的误差;滚动轴承的内环、外环和 滚动体的误差;回转过程中各种静、动态因素的影 响等,使主轴回转轴线的空间位置在每一瞬间都是 变动的,即产生轴线在空间的漂移。为了便于分析, 常把主轴的回转误差分解为径向跳动、轴向窜动和 角度摆动。实际上主轴回转误差的三种基本形式是 同时存在的,综合影响着工件的加工精度。
导轨导向精度,除受导轨制造误差的影响外,还受 机床安装是否正确,地基是否坚固,导轨的润滑状 况,磨损的均匀性,导轨的热变形以及运动部件的 重心移动和过大切削力引起的导轨弹性变形等因素 的影响。
3.传动链传动误差
传运链的传动误差:指内联系的传动链中首、 末两端传动元件之间相对运动的误差。 传动链传动误差,一般不影响圆柱面和平面的 加工精度,但在加工工件运动和刀具运动有严格内 联系的表面,如车削、磨削螺纹和滚齿、插齿、磨 齿时,则是影响加工精度的重要因素。例如,在车 螺纹时,要求主轴与传动丝杠的转速比恒定。在滚 齿机上用单头滚刀加工直齿轮时,要求滚刀与工件 之间具有严格的运动关系:滚刀转一转,工件转过 一个齿。 当传动链中的各传动元件,如齿轮、蜗 轮、蜗杆等,因有制造误差、装配误差和磨损,会 破坏正确运动关系,使工件产生误差。
