CATIA 基础培训笔试题一、选择题(每题 2 分)1、下图中,右侧的三个图标已经激活,由左往右的它们的功能分别是 __B_ 、__E__和__F_。

A. 草图分析。

B. 启动草图颜色诊断检测。

C. 创建几何约束。

D. 创建尺寸约束。

E. 显示尺寸约束。

F. 显示几何约束。

2、图标和的区别是: ( C)A. 虚线和实线转换。

B. 显示和隐藏。

C. 实际线和构造线。

D. 圆、直线和曲线的切换。

3、零件图形变暗(低亮状态),无法进行图形操作,原因是 ( C D )A. 操作错误。

B. 按了 F3 功能键。

C. 点到了结构树上白色的分支线。

D. 点到屏幕右下角的坐标标示。

4、SmartPick 功能是草图设计时, CATIA V5 自动含有的功能,它随时自动捕捉元素的几何关系特征,如果不需要该功能发生效果,按住下列哪个键? ( C )A. Alt 键。

B. Ctrl 键。

C. Shift 键。

D. Enter 键。

5、在草图设计时,颜色变化是很重要的实时诊断信息:绿色表示 ___D__,黄色表示__B___,紫色表示__C___ ,红色表示__A___。

A. 矛盾的约束。

B.不能修改的约束。

C. 过约束。

D. 完整的约束。

6、在草图平面投影生成三维实体的轮廓曲线,使用的命令是 ( C )A. B. C. D.7、观察对话框,正确的结果是 ( B )1A. B.C. D.8、当一个实体同时需要抽壳、拔模、倒角时,它的先后次序应该是? CA.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后9、如图,观察历史树,其模型的结果是: ( C )A. B.2.10、抽壳的具体步骤是: ( D )1. 选择要移除的面。

2. 单击盒体图标。

3. 单击确定。

4. 输入厚度。

A. 1-2-3-4B. 4-3-2-1C. 2-3-4-1D. 2-1-4-311、当对两个单独的曲面圆角时,使用的命令是:______( B )A. B. C. D.12、观察外延 定义对话框和已有图形,此种设置生成的结果是: _____A_____A. B.D C .3C. D.13、命令 (Intersection)要求选取的元素是: ( A )A. 2 个相交曲面。

CATIA理论题题库

CATIA理论题题库

基础1.当在CATIA窗口中打开多个文档时时,以下哪种不是切换文档窗口的方法:( B )A. 按快捷键Ctrl+TabB. 按快捷键Alt+TabC.在开始菜单勾选不同文档切换D. 在窗口菜单勾选文档切换2.在CATIA系统中,按下鼠标中键并移动鼠标是实现模型的哪项操作:( B )A. 旋转B. 平移C. 缩放D. 选中对象3.如何用鼠标上下移动实现模型的缩放:( A )A. 按住中键+单击右键B. 按住中键+按住右键C. 按住左键D. 按住中键4.在CATIA系统中,当按住鼠标中键及右键移动时,是实现模型的哪项操作:( A )A. 旋转B. 平移C. 缩放D. 选中对象5.以下哪项操作是通过罗盘无法实现的:( D )A.绕系统坐标系Z轴旋转模型B. 沿X轴方向精确移动模型C. 在零件装配中移动零部件D. 修改特征的颜色属性6.如图所示当点击罗盘上字母Z时,在模型区会产生什么样的效果:( B )A. 旋转模型B. 以Z轴方向观察模型C. 沿Z轴缩放模型D. 无任何效果7.鼠标左键点击罗盘上的Z轴,当Z轴高亮显示时、鼠标呈手型时拖动鼠标是进行哪项操作( C )A. 模型绕Z轴旋转B. 模型在XY平面内移动C. 沿Z轴移动模型进行观察D. 模型沿Z轴方向缩放8.快捷键F3是实现以下哪项操作:( A )A. 隐藏/显示模型树B. 隐藏/显示模型C. 切换窗口D. 资源配置9.点击模型树的白色躯干线时,零件区域会变暗,并且无法对零件进行旋转等操作,这时候进入( A )编辑状态。

A. 模型树B. 特征C. 参数D. 属性10.在零件设计工作台(Parts Design)以下哪项不能实现模型树和零件编辑状态的切换:( A )A. 点击模型树XY平面B. Shift+F3C. 点击窗口右下角白色坐标系D. 点击模型树的白色躯干线11.如图所示对象底下带了下划线,表示该对象或特征的状态是:( C )A. 该特征出错了B. 该特征处于隐藏状态C. 该特征为当前工作特征D. 该特征为隔离特征12.CATIA系统中,选中对象或特征,右键关联菜单可以调出属性对话框。

CATIA曲面设计教程

CATIA曲面设计教程
选 择 图 7-15 所 示 对 话 框 Line type 域 的 Angle/Normal to curve 项 , 对 话 框 改 变 为 图 7-18 的 形 式 。 分 别 在 对 话 框 的 Curve、Support、Point、Angle、Start、End域输入一条参 考曲线、一个支撑平面或曲面、起始点、一个角度值、两个 外延距离值,单击OK按钮即可。如果参考曲线在支撑面上, 起始点在参考曲线上,则生成的直线是和参考曲线在起始点 的切线成给定角度的直线,并且处于支撑面在起始点处的切 平面上。
图7-12生成曲面在给定方向的极值点
9. 生成极坐标下的极点
在平面轮廓曲线上搜寻出相对于参考点和轴线的半径,角 度极大或极小值点。单击该图标,弹出图7-13所示对话框。 对话框各项的含义如下:
(1)Type域:选择搜寻 的种类,可以是以下四种类型之一: ① Min Radius:与参考原点距离最 近的点。 ② Max Radius:与参考原点距离最 远的点。 ③ Min Angle:与参考方向角度最小 的点。
图7-14 生成曲线的极坐标极值点类型
7.2.2 生成直线
该功能是生成直线。可以通过输入直线的端点、起点和直 线方向、与给定曲线的切线成一定角度、曲线的切线、曲面 的法线以及角平分线等方式生成直线。
单击该图标,弹出如图7-15所示定义直线的对话框。通过 Line type下拉列表可以选择生成直线的方法。
① 选择一个点
生成曲线上过该点的切线,见图7-19,或过曲线外的 一点与曲线相切的直线,见图7-20。
对话框中各项的含义如下:
(1)Curve:输入一条曲线。
(2)Angle:输入一个角度值。
(3)Geometry on support:单击此按钮,则生成的是空间直 线在支撑面上的投影。

CATIA考试题A卷标准答案

CATIA考试题A卷标准答案

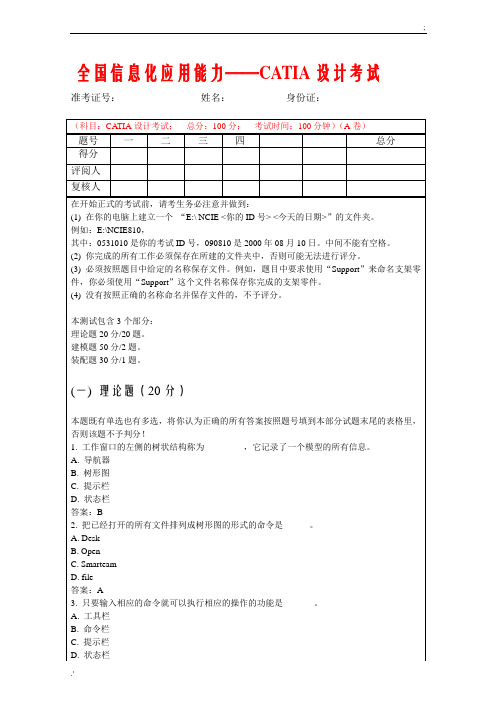

全国信息化应用能力——CATIA设计考试准考证号:姓名:身份证:答案:B4. 对已有的约束进行操作,通过设定约束参数的上下界来变动约束,做出动画形式来指导用户修改约束的命令是________。

A.平行约束B.动画约束C.同心约束D.共线约束答案:B5. 利用多个轮廓生成一些特定形状的实体的命令是_______。

A.扫描B.放样C.拉伸D.旋转答案:B6.放样实体操作中截面连接的类型有_________。

A.相切B.比例C.弯曲时相切D.顶点答案:ABCD7.将已生成的实体的某一面向外增加或减去厚度的命令是________。

A.拉伸B.抽壳C.加厚D.突台答案:C8. 零件设计工作台所设计的零件,在操作系统下以那种扩展名文件形式存储()?A. *.CATPartB.*.CATProductC.*.DrawingD.*.Process答案:A9. 在CA TIA V5的操作过程中,在某一处单击中键,意味着()A. 指定该处为旋转中心B. 指定该处为缩放中心C. 关闭旋转模式D. 锁定鼠标左键对该点的捕捉答案:A10. 镜像操作是哪个命令()?A . B.C. D.答案:A11. 在草图Sketcher中的功能是();A . 将三维空间的几何元素投影到草图面上12.特征工具条中各特征功能是通过_______产生的二维轮廓线创建特征。

A.草图工作台B.零件设计工作台C.二维制图工作台D.装配工作台答案:A13. 布尔操作运算(Boolean Operations)是零件设计中常用的一种操作,有装配运算、加运算、减运算、交运算、裁剪运算,这些运算都建立在________进行。

A. Feature 与Feature之间B. Surface 与Surface 之间C. Geometrical Set与Geometrical Set之间D. Body 与Body 之间答案:D14. 在草图设计时,颜色变化是很重要的实时诊断信息:绿色表示(),黄色表示(),A.受保护的约束;B.约束干涉;C. 全约束;D.过约束。

CATIA习题

CATIA习题

一、填空题(共10小题,每小题1分,总计10分)二、判断题(共10小题,每小题1分,总计10分)三、名词解释(共4小题,每小题4分,总计16分)四、简答题(共4小题,每小题6分,总计24分)五、草图设计过程?(本题10分)六、实体造型过程?(本题10分)七、曲面建模过程?(本题10分)八、装配设计过程?(本题10分)第一章绪论2.4鼠标操作CATIA推荐用三键或带滚轮的双键鼠标,各键的功能如下:1. 左键确定位置、选取图形对象、菜单或图标。

2. 右键单击右键,弹出上下文相关菜单。

3. 中键或滚轮(1)按住中键或滚轮,移动鼠标,拖动图形对象的显示位置。

(2)按住中键或滚轮,单击左键,向外移动鼠标,放大图形对象的显示比例,向内移动鼠标,缩小图形对象的显示比例。

(3)同时按住中键或滚轮和左键,移动鼠标,改变对图形对象的观察方向。

2.5罗盘操作罗盘是由与坐标轴平行的直线和三个圆弧组成的,其中X和Y轴方向各有两条直线,Z轴方向只有一条直线。

这些直线和圆弧组成平面,分别与相应的坐标平面平行,见图2-3。

通过菜单【View】 【Compass】可以显示或隐藏罗盘。

当罗盘与形体分离时,利用罗盘可以改变形体的显示状态。

当罗盘附着到形体的表面时,利用罗盘可以改变形体的实际位置。

1. 改变形体的显示位置当光标接近罗盘的直线和圆弧段时,直线或圆弧段呈红色显示,光标由箭头改变为手的形状。

按住鼠标左键,沿罗盘的直线移动时,形体将沿着相应的方向做同样的“移动”。

按住鼠标左键,沿罗盘的弧线移动时,形体将绕相应的坐标轴同方向做同样的“旋转”。

2. 改变形体的实际位置当光标指向罗盘的红色方块时,光标改为。

按住鼠标左键,拖动罗盘到形体的表面,罗盘呈绿色显示,坐标轴名称改变为U、V、W,表示罗盘已经附着到形体的表面上。

操作方法和操作过程与改变形体的显示位置相同,但改变的是形体的实际位置。

用鼠标拖动罗盘底部的红色方块,或者选择菜单【View】→【Reset Compass】,罗盘即可脱离形体表面,返回到原来位置。

CATIA试题

CATIA试题

B BA D C AA AC CD AC CA 、C A、D、BA BD BAABCD CA C26.下列哪款软件和CATIA同属于达索公司?A.SOLIDWORKSB.AUTO CADC.PRO/ED.UGS27.命令(Solid Combine)要求选取的2个元素是?A.2个实体B.2个草图C.1个实体1个草图D.都可以28.命令(Rib)要求选取的2个元素是?A.2个实体B.2个草图C.1个实体1个草图D.都可以29.当一个实体同时需要抽壳、拔模、倒角时,它的先后次序应该是?A.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后30.命令(Component、Product、Part)的包含关系是?A.>>B.>>C.>>D.>>31.图标和2种情况有什么区别?A.虚线和实线B.显示和隐藏C.实际线和构造线D.画圆、直线和曲线的切换32.命令(Thickness)的用处是?A.移动B.复制C.偏移D.增厚33.在工程图中,要以一定比例导入一个零件,使用哪个命令?A. B.C. D.34.要做一个旋转剖视图,且只需要显示剖面,使用哪个命令?A, B.C. D.35.当多个标注要求以同一个起点的时候,需要用哪个命令?A. B.C. D.试题一:(10分)在装配设计时,经常可以在模型工作树中看到图1_1、图1_2、图1_3、图1_4所示的图标。

请解释这些图标的意义,并说明它们之间存在的关系。

图1_1 图1_2 图1_3 图1_4试题二:(10分)在绘制平面草图时,不仅可以对图形进行尺寸约束,而且可以对图形进行几何约束。

请说明,使用在对话框中定义约束时,如图2_1,其中修正、正交、垂直分别代表什么意义。

如果选中了修正,那么还能使用其它选项吗?为什么?试题三:(15分)倒圆角是常用的工程特征之一。

图4_1是进行倒圆角时所弹出的基本窗口。

CATIA实用教程_第7章曲面设计(一)

选择图7-3所示对话框Point type域的Between项,对话框改变为
图7-10的形式。在对话框的Point1、Point 2、Ratio域分别输入 两个点和一个系数值,单击OK按钮,即可得到两点之间据距比 例系数确定一个点。
8. 生成极点
按照给定的方向,根据最大或最小距离规则在曲线、曲面 或形体上搜寻出极大或极小元素(点、边或表面)。 单击该图标,弹出图 7-11 所示对话框。对话框各项 的含义如下: (1)Element域:输入曲线、曲面或形体,输入元素的种类不 同,需要输入方向的数量就可能不同。 (2)Direction:输入一个方向。 (3)Max:单击控制钮,在指定方向上生成最上的点或元素。 (4)Min:单击控制钮,选择了在前面输入方向上最下 的点或元素。 (5)Direction2和 Direction3:曲面或形体在一个方向的极值 可能是一条线,此时需要再输入一个或两个方向才能求出极值 点。
5. 生成圆心点
选择图7-3所示对话框Point type域的Circle center项,对话 框改变为图 7-8 的形式。在对话框的 Circle 域输入圆或圆弧,单 击OK按钮,即可得到该园或圆弧的圆心点。
图7-8 生成点对话框---Circle center选项
6.生成给定切线方向的曲线上的切点
4 . 在曲面上取点
选择图7-3所示对话框Point type域的On surface项,对话框 改变为图7-7的形式。
图7-7在曲面上曲点的对话框
分 别 在 对 话 框 的 Surface 、 Direction 、 Distance 、 Reference Point 域输入曲面、方向、距离值以及参考点,单击 OK按钮,即可得到该点,也可以直接用鼠标在曲面上取点。参 考点可以是曲面上的任意点,默认的参考点是曲面中心。

CATIA官方试题

图 5_1 试题六:(10 分)
请使用线框和曲面设计中的多截面曲面命令绘制图 6_1 所示的曲面,尺寸请考生自拟,但要保持必要 的比例。并将文件重命名为 TEST6,保存在 TEST6 文件夹中。 (4 分)绘制关键曲线; (4 分)使用多截面曲面命令,正确绘制曲面。 (2 分)造型美观。
图 6_1
第3页共7页
试题七:(30 分) 请使用机械设计中的装配件设计,将图 7_2、图 7_3、图 7_4、图 7_5、图 7_6、图 7_7 所提供的图纸
还原成模型,并装配成图 7_1 所示的产品。相关文件请保存在考生目录 TEST7 文件夹中,文件名自拟。 要求:
(1)、已经给定尺寸的模型请按尺寸绘制;未给定尺寸的,请使用参数化建模的方法推导求得。 (2)、装配件不得有干涉。 (3)、请在适当的地方使用波尔运算。 (4)、滚珠的尺寸必须使用参数化建模的方法求得。 (5)、除第一个滚珠外,其它五个滚珠在放置时必须使用装配阵列。 (6)、要有一张装配及剖面图(参考图 7_1),一张爆炸图(参考图 7_7)。 (10 分)正确的绘制 5 个零件,每个 2 分。 (5 分)正确的使用装配关系,将元件装配成产品。 (3 分)在装配关系下使用波尔运算。 (2 分)滚珠在放置时使用装配阵列。 (3 分)创建一张装配及剖面图,并正确的保存为工程图格式。 (3 分)创建一张爆炸图,并正确的保存为工程图格式。 (4 分)适当的使用参数建立模型。
第1页共7页
图 2_1
试题三:(10 分) 请使用零部件设计中的实体混合命令建立图 3_1 所示的模型,并求出它的
体积。模型的工作树结构必须与图 3_2 相同。请将模型命名为 TEST3,并保存 到考生目录 TEST3 文件夹中。
该模型的体积为_______________。

CATIA官方试题


图 6_1
区卫星路 5151-1 号瑞阳广场 3 号楼 1 单元 2102 室
Tel:0431-84651766
长春市南关
试题七:(30 分) 请使用机械设计中的装配件设计,将图 7_2、图 7_3、图 7_4、图 7_5、图 7_6、图 7_7 所提供的图纸还原成模
型,并装配成图 7_1 所示的产品。相关文件请保存在考生目录 TEST7 文件夹中,文件名自拟。 要求:
【CATIA 机械设计】试卷 A 卷
考生单位:______________ 姓名:____________ 编号:_____________ 计算机名:___________
应得分 实得分

试题 1 10
试题 2 10
试题 3 10
试题 4 15
试题 5 15
试题 6 10
试题 7 30
总计 100
考生注意: 1、 考试时间为 180 分钟,不论何种情况不得延时,请及时保存文件。 2、 请考生填写好所有考生信息。不填写“计算机名”的试卷将记做 0 分。 3、 请考生在计算机 C 盘目录下建立一个专用文件夹,并重命名为考生姓名拼音(大写),最后附上考生编号, 每个字之间用“_”分开。如,C:\ WANG_ ZI_08。 4、 每个考题请单独新建子目录。如,C:\WANG_ZI_08\TEST2 及 C:\WANG_ZI_08\TEST6 等。未能区分的文件 夹和文件将不计为答卷内容。 5、 简述题请直接回答在试卷上,并保持卷面整洁,任何不能辨认的回答将不给予相对应的得分。 6、 截屏图片上必须要有考生中文姓名,否则将不给予相对应的得分。 7、 不上交试卷者或在考试中以任何形式作弊者,将直接注销考生的考试资格。
图 2_1

CATIA参数化-曲面与实体的综合应用篇-技巧极致续

Solid part实体参数化介绍1,实体参数化是基于曲面参数化的基础上关于实体(part)模块的参数化建模技巧和规范.2, 实体参数化适用于塑料件建模,内外饰用的偏多. 但是实体离不开曲面,所以不要局限于曲面是适合钣金(如车身Body),实体只适合塑料件(如内外饰Trim).注: 参数化的好处是在于规范化,可持续性,缩短开发周期…, 所以无论是塑料件还是钣金件,每个局部的建模应该考虑最好的建模方式, 可以是曲面,也可以是实体,还可以是先曲面最后再结合实体(不等同于混合建模,不推荐混合建模,混合建模条例不清晰,逻辑容易混乱).3, 参数化的应用:每个公司都有自己的标准,但是参数化与不同的标准并不冲突,而是灵活适用各种标准,帮助工程师快熟,规范创建和管理数据.4,参数化的宗旨: 结构清晰化,更新快捷化,可复制方便化。

无论是使用曲面,还是使用实体,根据个人习惯选取最方便,快捷,数据量小,更新方便准确的建模方法完成零件特征,注意:复杂的零件特征要局部模块化。

Command 命令使用规则推荐使用的布尔运算命令组合运算,与加运算类似。

当组合时,其功能相当于减加运算,两个Body 相加时尽可能用不建议使用的实体命令不建议使用不建议使用的实体命令大面积填充时,尽可能不用,生成的面质量较差,可以用或不建议使用的实体命令不建议使用混合设计⏹定位信息⏹测量信息⏹焊接信息⏹涂胶信息⏹标注信息⏹其他信息⏹制造信息⏹外部引用⏹造型面输入⏹白车身输入⏹门盖输入⏹内饰输入⏹外饰输入⏹电器输入⏹其他输入⏹参考⏹拔模方向⏹料厚方向⏹分模线⏹参考元素⏹最终实体⏹模板⏹子模板注:所有外部输入最好是无参的结果.注:模板和子模版可以直接复制使用.注:拔模方向线或料厚方向线要注明名称.*⏹零件定义:由封闭基面与子结构⏹基本面⏹封闭腔体,用于生成主实体,封闭腔体由A,B,C面形成⏹A面工作几何集⏹B面工作几何集⏹C面工作几何集⏹A,B,C面修剪⏹形成封闭腔体⏹子结构及关键特征工作几何集⏹临时/无用的几何集⏹修改内容,可放在标准信息里⏹更多几何图形集设计零件实体时,其思路如下:⏹完成A面缝合工作⏹完成B面(由A面偏置)及必要的延长⏹完成C面,具体根据周边条件⏹A,B,C面修剪,形成封闭腔体,生成主实体⏹其他关键特征(拔模,倒角)⏹布尔运算⏹拔模,倒角基础实体命令使用Catia实体模块基础命令不熟练的同学,可以详细浏览.Catia曲面模块参数化不熟练的同学,可以详细浏览(或者观看我之前的曲面参数化视频).定位销的曲面画法:1,一个定位销的两个重要参考元素:拔模方向和坐落的底部曲面。
