井斜数据加载1-井斜角、方位角格式1
PETREL软件上机操作练习

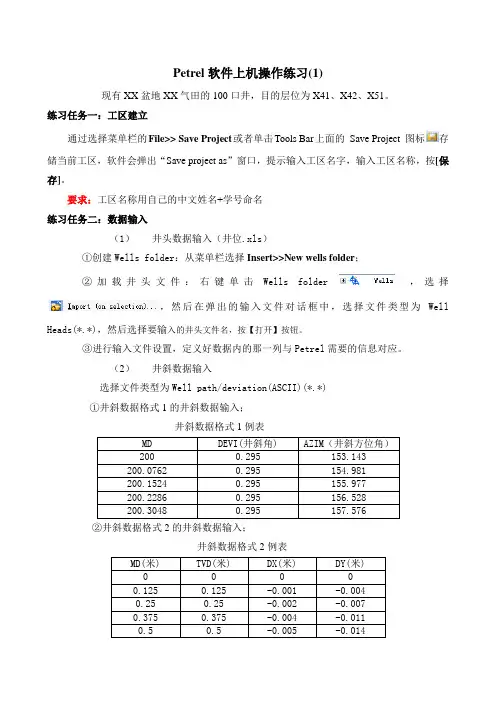

Petrel软件上机操作练习(1)现有XX盆地XX气田的100口井，目的层位为X41、X42、X51。
练习任务一：工区建立通过选择菜单栏的File>> Save Project或者单击Tools Bar上面的Save Project 图标存储当前工区，软件会弹出“Save project as”窗口，提示输入工区名字，输入工区名称，按[保存]。
要求：工区名称用自己的中文姓名+学号命名练习任务二：数据输入（1）井头数据输入（井位.xls）①创建Wells folder：从菜单栏选择Insert>>New wells folder；②加载井头文件：右键单击Wells folder ，选择，然后在弹出的输入文件对话框中，选择文件类型为Well Heads(*.*)，然后选择要输入的井头文件名，按【打开】按钮。
③进行输入文件设置，定义好数据内的那一列与Petrel需要的信息对应。
（2）井斜数据输入选择文件类型为Well path/deviation(ASCII)(*.*)①井斜数据格式1的井斜数据输入；井斜数据格式1例表②井斜数据格式2的井斜数据输入；井斜数据格式2例表③井斜数据格式3的井斜数据输入；井斜数据格式3例表（3）地质分层数据输入（分层数据.txt）①创建Well Tops文件夹：从菜单栏选择Insert>>New Well Tops；②加载分层数据：右键单击Well Tops，选择，选择文件类型为 Petrel well tops(ASCII)(*.*)，进行分层数据的加载。
（4）测井数据加载(5) 地震数据加载①加载地震数据体；②创建“Virtual Cropped Volume”：测线范围 Xline 538--668; Inline 320-615③将地震数据存储进Petrel的工区：右键点选从地震数据切割分离出一个较小的子地震体，选择“Realize”。
petrel数据输入格式
Wells中包含的数据1.wellheader数据井名X Y 顶深底深KB（补心海拔）symbol（井别，可自定义，可缺省）文件输入格式：well heads2.井斜井轨迹数据MD AZIM（方位角）INCL（井斜角）--常用输入格式，还有其它输入格式文件输入格式：well path/deviation3.测井曲线文件可直接用测井数据文件，只要将对应的孔渗饱数据所在的列对应好就可以了。
文件输入格式：well logs（las3.0）Well Tops中的数据1.分层数据（必须）X Y Z（TVD垂深）Wellpoint层名井名horizon（正常）default（缺省）（格式不是唯一的，只要和文件中的相关行对应起来就好！）输入文件格式：Petrel Welltops等厚图X Y 厚度属性平面图如果有则新建文件夹输入X Y 属性（孔渗饱，净毛比等）断点数据X Y Z（TVD）地震数据1.SEGY数据体可接受2D,3D地震数据，同时地震反演的数据也可以输入到Petrel中。
2.层位解释线（Seismic line,Surface）。
3.断层解释（Fault stick,polygon）。
X Y 断点深度（TVD）4.速度资料（Surface,Point）输入文件类型为：SEG-Y seismic dataDomain（模版）：Elevation Time其它数据1.Horizons（Time）文件类型：General lines/points，Domain:Elevation Time , Line Type: Seismic 3D Lines2.Faults（Time）文件类型：ZMAP+lines，Domain:Elevation Time ，Line Type: Fault sticks3.Fault polygons（Time）文件类型：ZMAP+lines，Domain:Elevation Time ，Line Type: Fault Polygon4.Surfaces（Time）文件类型：Zmap+grid，Domain:Elevation Time ，Surface:Comfortable5.Velocity文件类型：Zmap+grid，Domain:Velocity。
