消防中继模块
火灾自动报警系统中的模块分几类,它的作用和安装位置是怎样确定的
及安装的位置是怎样定的.问题:1：火灾自动报警系统中的模块分几类,它的作用及安装的位置是怎样定的.输入模块又叫监视模块,是指由外部设备的信号通过输入模块进入主机,进行监视,比如水流指示器监视用输入模块,信号阀也是监视.输出模块又叫控制模块,是指控制外部设备的模块,例如电磁阀接到输出模块,在输出模块动作的时候,给电磁阀电压使其动作.输入模块输出模块都是联动模块,联动指的是联动主机通过输入模块检测到一定区域或设备的报警后,通过逻辑判断,使得输出模块动作,从而完成一套联动设备.模块分为输入模块（也叫监视模块）与输出模块（也叫控制模块），输入模块主要是监视被动设备状态（防火阀等），控制模块主要是驱动被控设备（风机，水泵等）。
问题2：火灾报警控制器联动模块是什么？你说的联动模块应该是联动控制模块，是火灾报警控制器的中继模块之一，还有隔离模块和监视模块。
安装有火灾报警系统的区域，当被保护对象发生火灾时，该区域内会发生声、光、温、烟等火灾参数的变化，探测器会将其转化为相应的火灾信号向监控子站发出，或者人员发现火警后按下手动报警按钮向监控子站发出信号。
联动控制模块的作用就是，当监控子站收到这些报警信号后，实现保护区域相关设备的火灾报警或灭火功能。
一般当处于自动状态下时，手动报警信号为第一优先顺序，控制模块会直接启动报警区域的声光报警、广播或灭火系统；单回路报警时，一般只启动现在声光报警或广播等报警系统，双回路或多回路报警时，同时启动报警和灭火系统。
实际上，对于使用单位而言，不必了解此类中继模块的原理，它只是火灾报警和灭火系统的一个不可缺少的组成部分，而它们必须要有经过专业培训、具备相关资质的人员进行维护和修理。
个人建议只需要了解这套系统的功能、实现的途径、使用方法和常规点检方法就可以了，专业维护还是交给专业人员来做吧！问题3：火灾报警系统中消防模块的作用随着社会的发展，火灾自动报警系统在建筑中起到越来越重要的作用，消防模块也是火灾自动报警系统中的重要组成部分。

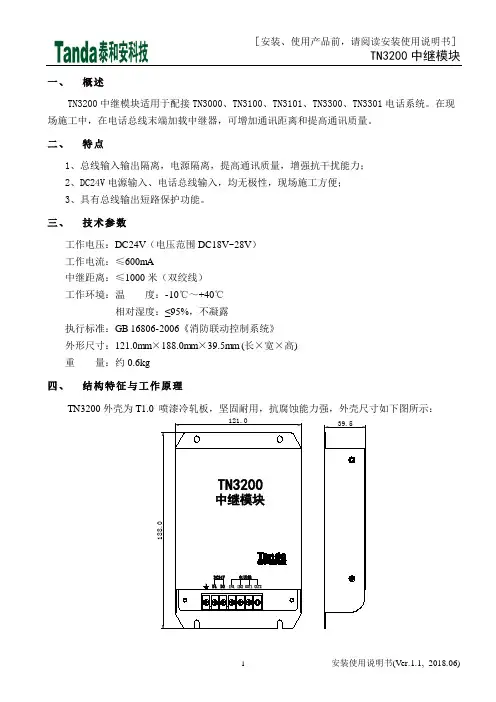

TN3200 中继模块安装使用说明书
一、概述TN3200中继模块适用于配接TN3000、TN3100、TN3101、TN3300、TN3301电话系统。
在现场施工中，在电话总线末端加载中继器，可增加通讯距离和提高通讯质量。
二、特点1、总线输入输出隔离，电源隔离，提高通讯质量，增强抗干扰能力；2、DC24V电源输入、电话总线输入，均无极性，现场施工方便；3、具有总线输出短路保护功能。
三、技术参数工作电压：DC24V（电压范围DC18V~28V）工作电流：≤600mA中继距离：≤1000米（双绞线）工作环境：温度：-10℃～+40℃相对湿度：≤95%，不凝露执行标准：GB 16806-2006《消防联动控制系统》外形尺寸：121.0mm×188.0mm×39.5mm (长×宽×高)重量：约0.6kg四、结构特征与工作原理TN3200外壳为T1.0 喷漆冷轧板，坚固耐用，抗腐蚀能力强，外壳尺寸如下图所示：五、安装与布线TN3200共有七位接线端子，DC24V输入端子D1、D2,电话线输入端子IN1、IN2，电话线输出端子OUT1、OUT2，以及接地端子。
D1、D2：电源输入端子，可现场就近接DC24V电源，输入无极性；IN1、IN2：电话线输入端子，接消防电话总机的总线，输入无极性；OUT1、OUT2：电话线输出端子，接消防电话设备；产品安装：利用机壳上面四个安装孔，采用螺钉固定，室内安装。
六、使用与操作正确接线后，上电即可正常工作，无需其他操作，设备指示灯状态说明如下：指示灯名称颜色指示说明工作灯绿色工作状态指示：通讯状态下闪亮，通话状态常亮，故障时不亮故障灯黄色输出线状态指示：当输出线短路时常亮，正常工作时不亮七、搬运和储存设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻放，防止碰撞损坏。
储存环境应保持通风、干燥，切忌露天存放。
八、注意事项本产品为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。
消防联动控制系统构造原理组成
消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。
通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。
消防联动控制设备的构成如图2-1所示。
图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。
它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。
对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。
一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。
紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。
在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。
3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。
在自动方式下，手动插入操作优先。
4)（各分线盘）消防联动控制器具有直接手动控制单元。
直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。
直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。
消防模块及消防模块箱的解读
消防模块及消防模块箱的解读一、消防模块的分类及作用消防模块有输入模块、输出模块、输入输出模块、隔离模块、中继模块、切换模块、多线模块等。
控制模块1、输入模块是用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器。
主要用于配接现场各种主动型设备比如用于压力开关，水流指示器、位置开关、信号阀以及能够送回开关信号的外部联动设备等等。
2、输出模块是用于火灾自动报警控制器向现场设备发出指令的信号。
3、输入输出模块是用于双动作消防联动设备的控制，同时可以接收联动设备动作后的回复信号，同时又称控制模块。
4、隔离模块是在总线控制火灾自动报警系统中，会出现某一局部总线出现故障（短路）造成整个报警系统无法正常工作的情况下。
隔离器的作用是当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，用以保证系统的其它部分可以正常工作，同时便于确定发生故障的总线部位。
当故障部分的总线修复后，隔离器就可以自动恢复工作，将被隔离出去的部分重新纳入系统。
5、中继模块是用于总线处在有比较强的电磁干扰的区域以及总线长度超过1000m而且需要延长总线通讯距离的场合。
6、切换模块在消防系统中起保护作用，实现对现场大电流（直流）启动设备的控制及交流220V电设备的转换控制，其作用相当于继电器，以防由于使用消防输入输出模块直接控制设备，造成将交流电引入控制系统总线的危险。
7、多线模块用于连接多线盘直控点和被控设备，控制一些大型消防设备，如水泵和风机等。
二、关于新规《火灾自动报警系统设计规范》（GB50016-2013）对模块设置的解读6.8 模块的设置6.8.1 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。
6.8.2 模块严禁设置在配电（控制）柜（箱）内。
6.8.3 本报警区域内的模块不应控制其他报警区域的设备。
6.8.4 未集中设置的模块附近应有尺寸不小于100mm×100mm 的标识。
海湾常用83系列消防模块接线图
海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。
一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：图2 系统构成图当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。
模块输入设定参数设为常开检线。
图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。
图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：图7 GST-LD-8319输入模块对外端子示意图其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
海湾常用系列消防模块接线图
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ
海湾常用８３系列消防模块接线图整不清思绪,本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理,让你一次看个够。
ａ.模块通过有源输出直接驱动一台排烟口或防火阀等(电动脱扣式）设备的接线示意图如图8(无源常开检线输入)、图9所示（无源常闭检线输入):
图8 GSＴ-ＬD-8301模块接线示意图
图9 无源常闭检线输入
ｂ．模块无源输出触点控制设备的接线示意图如图10（无源常开检线输入）、图11所示(无源常闭检线输入)：
其中:
Z1、Ｚ2:与控制器信号二总线连接的端子
I、G:与设备的无源常开触点(设备动作闭合报警型）连接;也可通过电子编码器设置为常闭输入
模块与具有常开无源触点的现场设备连接方法如图５所示。模块输入设定参数设为常开检线。
图5 模块与具有常开无源触点的现场设备连接方法
模块与具有常闭无源触点的现场设备连接方法如图6所示,模块输入设定参数设为常闭检线。
O、G：有源DC２4Ｖ控制信号输入端子,输入无极性
驱动交流型设备的方法如图17所示:
图17 驱动交流型设备的方法
六、GST-LD-8313隔离器
点击图片直接进入GSＴ-ＬD－8３13隔离器产品详情页
隔离器的外形尺寸及结构与GST-ＬD－８3１9输入模块相同，安装方法也相同,一般安装在总线的分支处,可直接串联在总线上,其端子示意图如图1８:
COM、S-：有源输出端子，启动后输出DC2４Ｖ,COＭ为正极、S-为负极
COM、NO:无源常开输出端子
松江消防模块和系统调试的详解
松江控制模块及系统调试随着社会经济的发展和进步，现代化智能建筑的增多，消防联动控制系统在智能建筑中的楼宇自动化系统（BAS）起着重要作用。
联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。
建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心，确认火灾发生后，消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门（防火卷帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。
一、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。
1、输入模块：在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号，并实现把信号向火灾报警控制器传输。
可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。
消防控制中心接到设备动作信号后，根据模块的编码地址可快速判断现场报警设备的地址，确认火灾是否发生。
输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器(联动型)。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。
这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。
输入模块上有两对有效接点，其中一对接点与二总线连接，另一对与现场设备的无源接点连接。
HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。
这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接。
松江消防9000系列、3208系列模块接线合集！值得收藏
松江消防9000系列、3208系列模块接线合集！值得收藏以下为松江消防模块接线图希望对⼴⼤朋友有所帮助1~5模块主要配⽤松江9000系列6~9模块主要配⽤松江3208系列01【配⽤松江9000系列】松江HJ-9501输⼊/输出模块（控制模块）接线⽅式 HJ-9501输⼊/输出模块所接声光警报器为⾮编码型。
接线采⽤BYJ线，信号线≥1.5mm2，电源线≥2.5mm2。
02【配⽤松江9000系列】松江HJ-9502输⼊模块（监视模块）接线 HJ-9502模块通过播码可以有四种报警⽅式：00为⽔流输⼊，01为监管输⼊，10为报警输⼊，11为反馈输⼊。
接线采⽤≥1.5mm2的BYJ通讯线。
03【配⽤松江9000系列】松江HJ-9503中继模块（隔离模块）接线 输⼊与输出端⼦以及极性严禁接反。
1、根据《⽕灾⾃动报警设计规范》GB50116-2013中的相关规定，系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的⽕灾探测器、⼿动报警按钮等设备总数不应超过32点。
2、HJ-9503模块可采⽤环型或树状分⽀两种总线短路保护形式，建议采⽤环型总线保护形式，当总线中某⼀位置发⽣总线短路，其两侧的总线短路隔离器动作将该段路隔离，但不影响本回路中其他总线设备正常⼯作。
接线采⽤≥1.5mm2的BYJ通讯线。
04【配⽤松江9000系列】松江HJ-9506中继模块（多线模块）接线1、HJ-9506中继模块可以直接启动消防泵、喷淋泵、风机等设备。
2、两个继电器需为交/直流24V/36V。
3、启动、停⽌输出为脉冲动作⽅式，被控设备需要有⾃锁功能；如果没有，两个继电器需要做成⾃锁的。
启动⾃锁，停⽌与启动互锁。
接线采⽤≥1.5mm2的BYJ通讯线。
05【配⽤松江9000系列】松江消防HJ-9507防⽕门模块接线HJ-9507防⽕门模块与门磁开关、电磁释放器、电动闭门器配套使⽤监控防⽕门。
1、9507防⽕门模块⽤于常开门有通电型和断电型两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防中继模块GST-LD-8321中继模块•一、GST-LD-8321特点GST-LD-8321中继模块采用DC24V供电，总线信号输入与输出间电气隔离，完成了探测器总线的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。
GST-LD-8321中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。
二、GST-LD-8321主要技术指标（1）总线输入距离≤1000m（2）总线输出距离≤1000m（3）电源电压：DC18V～DC27V（4）静态工作电流≤20mA（5）带载能力及兼容性：可配接1～242点总线设备，兼容所有总线设备（6）隔离电压：总线输入与总线输出间隔离电压≥1500V（7）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（8）外形尺寸：85mm×128mm×56mm三、GST-LD-8321结构特征、安装与布线GST-LD-8321中继模块的外形尺寸及结构示意图如图2-55所示，采用M3螺钉固定，室内安装。
对外接线端子图如图2-56：其中：24VIN：DC24V电源无极性输入端子，电源与中继器的输出总线共地。
Z1IN、Z2IN：无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离应小于1000m。
Z1O、Z2O：隔离无极性两总线输出端子，总线最大长度应小于1000m。
布线要求：无极性信号二总线采用阻燃RVS双绞线，截面积≥1.0mm2；24V电源线采用阻燃BV线，截面积≥1.5mm2。
HJ-1751中继模块•一、HJ-1751中继模块概述：在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。
隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
HJ-1751中继模块安装于二总线回路中的每一个分支回路（≤30个地址点)的前端，当该分支回路短路时，将被自动断开。
二、HJ-1751模块主要技术指标：1.二总线制；有极性2.监控电流：1mA3.使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露4.外壳防护等级：IP305.外形尺寸：86mm×86mm×39.5mm（30）三、HJ-1751模块结构特征、安装与布线：HJ-1751中继模块外形结构如图1-1所示：隔离器一般安装在总线的分支处，可直接串联在总线上，其端子示意图如图1-2：其中:S+、S- 输入：有极性信号二总线输入端子S+、S- 输出：有极性信号二总线输出端子布线要求：直接与信号二总线连接，无需其它布线。
可选用截面积≥1.0mm2的阻燃RVS双绞线。
HJ-1750中继模块•一、HJ-1750概述：HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。
这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接。
本模块可采用电子编码器完成编码设置。
当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。
二、HJ-1750主要技术指标：1.二总线制；有极性2.监控电流<350μA3.动作电流<20mA4.线制：与控制器的信号二总线连接5.使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露6.外壳防护等级：IP307.外形尺寸：86mm×86mm×39.5mm（30）三、HJ-1750结构特征、安装与布线：HJ-1750中继模块外形结构如1所示：本模块的外形及结构与HJ-1751中继模块相同，安装方法也相同，其对外端子示意如图2：其中：S+、S-：与控制器信号二总线连接的端子无源反馈：与设备的无源常开触点（设备动作闭合报警型）连接；布线要求：信号总线S+、S-采用阻燃RVS型双绞线，截面积≥1.0mm2；无源采用阻燃BV线，截面积≥1.0mm2。
注：插上短接块为水流模块；去掉短接块为输入模块。
LD4800E-A中继模块•一、LD4800E-A介绍LD4800E-A中继模块内置安全栅，主要用于编码型E/EN系列防爆感烟、感温探测器、手动火灾报警按钮的接口，应用于我公司生产的E/EN系列火灾报警控制器系统中，它有较强的驱动能力，可以连接1~10只编码防爆探测器，可以上报探测器的地址及火警信息。
满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。
二、LD4800E-A功能★自身不占地址点。
★需DC 24V，有极性。
★二总线，无极性。
★每个LD4800E-A接口可以组连1~10只编码型防爆感烟或感温探测器或1~10只编码型防爆手动火灾报警按钮。
三、LD4800E-A主要技术指标四、LD4800E-A结构与安装尺寸图五、LD4800E-A端子图与接线图示例六、安装要求：★安装前的准备：工程内装修完成后，方可将设备拆箱，进行就位安装。
★安装位置要求：安装位置应远离水源和强电设备。
严禁在腐蚀性气体或液体环境中安装。
七、布线要求：与LD4400E-1相同LD6806E中继模块•一、LD6806E介绍LD6806E中继模块主要作用是扩增二总线负载能力，提高消防报警系统的可靠性。
当负载（包括探测器、手动按钮、联动模块）超过100mA或线路过长时建议在探测总线上加装LD6806E 总线中继器，然后在LD6806E的输出端可再加负载，此外LD6806E总线中继器也具备短路保护隔离器的作用。
满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。
二、LD6806E功能★二总线，无极性，不占地址点。
★需DC 24V，有极性。
★建议同一回路中负载电流超过100mA或线路总电阻超过50Ω时加一个中继模块。
三、LD6806E主要技术指标四、端子图与接线图示例五、结构与安装尺寸图：与LD4400E-1相同六、安装步骤：与LD4400E-1相同七、布线要求：参见LD128EⅡ。
JBF-137D中继模块•一、JBF-137D中继模块的特点：1、内置微处理器CPU;2、采用SMT表面贴装工艺；3、稳定性高，抗干扰有力强；4、它是用来连接各类非编址探测器专用输入模块；5、通过专用电子编码器编址，编址范围1-200；6、四总线通讯方式，其中信号总线无极性，电源线有极性。
功耗低，模块到控制器最远传输距离1500m。
导线截面积为1.0-1.5mm2,对导线无特殊要求7、施工简便、费用低廉；8、插拔式结构，可像安装探测器一样无将底座安装在墙上，布线后工程调试前再将输入模块插入底座。
便于施工、维护。
二、JBF-137D中继模块的技术指标：1、工作电压:DC 19-24V 控制器提供，调制型2、工作温度:-10 (50)3、贮存温度:-20 (50)4、相对湿度:≤95%(40±2℃)5、监视电流:≤0.3mA(24V)6、报警电流:≤3mA(24V)7、确认灯:监视状态瞬时微亮，报警常亮(红色)8、外形尺寸:120mm 长× 82mm 宽× 44mm 高9、线制:信号线二总线，无极性，电源二总线有极性10、接非编址探测器：每只模块分别可接LN2110/C≤25只；非编码普通紫外探测器1只；非编址线型红外光束感烟探测器1只；三、JBF-137D中继模块的安装与接线：JBF-137D多功能输入编码接口模块采用明装方式，步骤如下：1、在安装位置将模块固定（使用M4螺钉），安装孔距为65mm。
2、将端子5(6)、7(8)接在控制器总线L1、L2上。
1(2)接24V电源正、3(4)接24V电源负。
3、探测总线采用2×1.0-1.5mm2 导线；4、使用专用的编码器设定地址码(1-200)；5、将所监视非编址探测器串连在模块11、14 端子上，并且必须在最后一个非编址探测器的1和4端加4.7K终端电阻。
VCM3265A CAN中继模块•一、功能特点1、电气隔离功能。
CAN 中继器的信号输入、输出间采用电气隔离的设计, 在采用 CAN 总线通讯的设备间配置 CAN 中继器, 可有效防止设备间相互影响, 降低设备损坏的几率；2、延长通讯距离。
在采用 CAN总线通讯的设备间配置 CAN 中继器, 可以有效延长设备间的传输距离；3、简化 CAN总线终端电阻匹配。
由于 CAN 总线布线的拓扑结构必须使用菊花链型布线拓扑结构, 但是实际布线拓扑结构很难做到, 这样会造成总线的终端电阻匹配困难和调试困难. 此时可以通过增加中继器模块, 将布线网络拓扑结构分解成菊花链结构(最简单的菊花链结构为只有2个CAN节点), 此时可以直接使用 120欧姆终端匹配电阻即可；二、外形示意图三、接线图JBF-138中继模块•一、JBF-138中继模块功能特点1、回路容量扩展功能，每只模块后可连接小于32只编址型感烟、温探测器；2、采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m；3、稳定性高，抗干扰能力强；4、电子编码方式，可通过专用电子编码器编址；5、本模块采用明装形式，需DC.24V电源；6、具备火警继电器、故障继电器端口输出，可用于连接声光报警器、警铃等设备；7、独立报警功能。
JBF-138模块无需与控制器连接即可以独立连接探测器并进行工作。
模块后连接的子地址报火警后,JBF-138模块直接对报火警子地址进行确认并点亮报警探测器火警确认灯，同时模块上的指示灯长亮；二、JBF-138中继模块技术指标三、JBF-138中继模块结构示意图四、JBF-138中继模块安装与接线1、JBF-138 中继模块要和其后接的探测器必须安装在一个区域中，这样才能达到通过中继模块准确向控制器反馈本区域探测器状态；2、JBF-138中继模块采用明装方式；3、安装之前用编码器对其写入相应地址码(1-200)，占用报警回路中1 个地址点。
4、将总线 L1、L2 接在端子上，接线无级性。
5、24V、GND 端子连接DC.24V +、—电源线分极性。
6、JBF-138中继模块接线图GM614中继模块•一、GM614中继模块概述GM614型中继模块应用于G6系列火灾报警系统中。
在回路总线中占用一个编码地址。
