电工识图复习题
电工识图试题

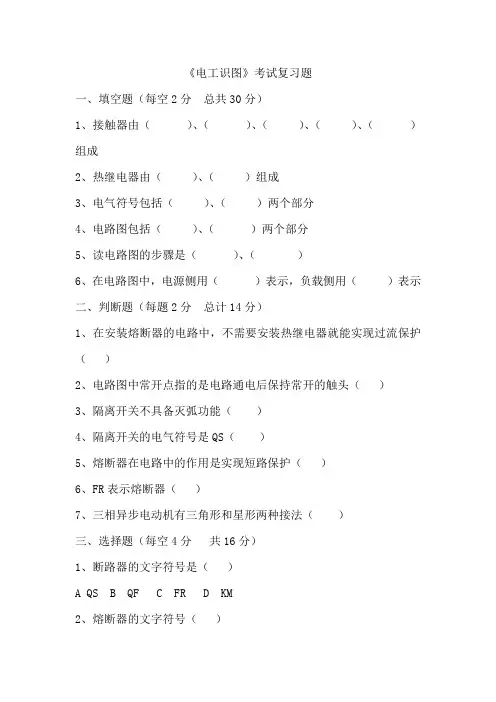

《电工识图》考试复习题
一、填空题（每空2分总共30分）
1、接触器由（）、（）、（）、（）、（）组成
2、热继电器由（）、（）组成
3、电气符号包括（）、（）两个部分
4、电路图包括（）、（）两个部分
5、读电路图的步骤是（）、（）
6、在电路图中，电源侧用（）表示，负载侧用（）表示
二、判断题（每题2分总计14分）
1、在安装熔断器的电路中，不需要安装热继电器就能实现过流保护（）
2、电路图中常开点指的是电路通电后保持常开的触头（）
3、隔离开关不具备灭弧功能（）
4、隔离开关的电气符号是QS（）
5、熔断器在电路中的作用是实现短路保护（）
6、FR表示熔断器（）
7、三相异步电动机有三角形和星形两种接法（）
三、选择题（每空4分共16分）
1、断路器的文字符号是（）
A QS
B QF
C FR
D KM
2、熔断器的文字符号（）
A QS
B FU
C FR
D KM
3、下列说法正确的是（）
A、常闭按钮指的是按下去闭合，不按断开的触点
B、常开按钮指的是按下去断开，不按闭合的触点
C、常开按钮指的是在没有外力作用下保持常开的触电
D、常开按钮指的是在没有外力作用下保持常闭的触电
4、接触器常开点指的是（）
A、吸合线圈得电后断开的触电
B、吸合线圈得电后闭合的触电
C、吸合线圈断电后闭合的触电
D、吸合线圈不带电时，能够闭合的点
四、作图题（40分）
1、画出三相异步电动机电动控制电路的主回路图（16分）
2、画出三相异步电动机点动控制的控制回路电路图（24分）。
电器识图考试题及答案
电器识图考试题及答案一、选择题（每题2分，共20分）1. 电器图中，符号“L”通常代表什么？A. 负载B. 线路C. 灯D. 锁答案：A2. 电路图中，三相交流电路的相序通常用哪三种颜色表示？A. 红、黄、蓝B. 红、绿、蓝C. 红、黄、绿D. 红、白、蓝答案：A3. 电器图中，符号“M”代表什么？A. 电动机B. 测量C. 手动D. 机械答案：A4. 在电器图中，符号“S”通常表示什么？A. 开关B. 传感器C. 信号D. 系统5. 电路图中，符号“Q”代表什么？A. 断路器B. 接触器C. 继电器D. 变压器答案：C6. 在电器图中，符号“T”通常表示什么？A. 变压器B. 温度C. 定时器D. 终端答案：A7. 电路图中，符号“K”代表什么？A. 开关B. 继电器C. 接触器D. 断路器答案：C8. 电器图中，符号“R”代表什么？A. 电阻B. 电感C. 电容D. 电导答案：A9. 在电器图中，符号“F”通常表示什么？B. 过滤器C. 风扇D. 法兰答案：A10. 电路图中，符号“V”代表什么？A. 电压B. 电流C. 频率D. 功率答案：A二、填空题（每题2分，共20分）1. 在电器图中，符号“______”通常表示电流表。
答案：A2. 电器图中，符号“______”代表电压表。
答案：V3. 电路图中，符号“______”表示三极管。
答案：Q4. 电器图中，符号“______”代表二极管。
答案：D5. 电路图中，符号“______”表示晶闸管。
答案：SCR6. 电器图中，符号“______”代表电容器。
答案：C7. 电路图中，符号“______”表示电感器。
答案：L8. 电器图中，符号“______”代表电阻器。
答案：R9. 电路图中，符号“______”表示变压器。
答案：T10. 电器图中，符号“______”代表继电器。
答案：K三、简答题（每题10分，共40分）1. 请简述电器图中符号“F”和“K”在电路中的作用。
电工识图试题及答案
电工识图试题及答案一、选择题（每题2分，共20分）1. 电路图中的符号“△”表示什么？A. 星型连接B. 三角形连接C. 并联连接D. 串联连接答案：B2. 在电气图纸中，用“+”表示什么？A. 接地B. 电源C. 负载D. 开关答案：B3. 交流电的符号是什么？A. DCB. ACC. SCD. RC答案：B4. 以下哪个符号代表断路器？A. SWB. MCBC. CBD. RCBO5. 电路图中的“N”通常代表什么？A. 火线B. 零线C. 地线D. 相线答案：B6. 电气图纸中，用“F”表示什么？A. 灯B. 风扇C. 保险丝D. 继电器答案：C7. 什么是三相电？A. 三根火线B. 三根零线C. 三根地线D. 一根火线和两根零线答案：A8. 电气图纸中，用“M”表示什么？A. 马达B. 电动机C. 测量D. 母线答案：B9. 电路图中的“L”通常代表什么？B. 零线C. 地线D. 相线答案：A10. 什么是单相电？A. 一根火线B. 一根零线C. 一根地线D. 一根火线和一根零线答案：D二、填空题（每题2分，共20分）1. 在电气图纸中，电流的符号是______。
答案：I2. 电路图中的符号“□”表示______。
答案：接地3. 电气图纸中，用“S”表示______。
答案：开关4. 电路图中的“P”通常代表______。
答案：功率5. 交流电的频率单位是______。
答案：赫兹6. 电路图中的“R”通常代表______。
答案：电阻7. 电气图纸中，用“T”表示______。
答案：变压器8. 电路图中的“V”通常代表______。
答案：电压9. 电路图中的“C”通常代表______。
答案：电容10. 电路图中的“Q”通常代表______。
答案：电感三、简答题（每题5分，共30分）1. 请简述星型连接和三角形连接的区别。
答案：星型连接是指各相绕组的首端连接在一起，末端分别连接到负载上；三角形连接是指各相绕组的首端与另一相绕组的末端连接，形成一个闭合的三角形。

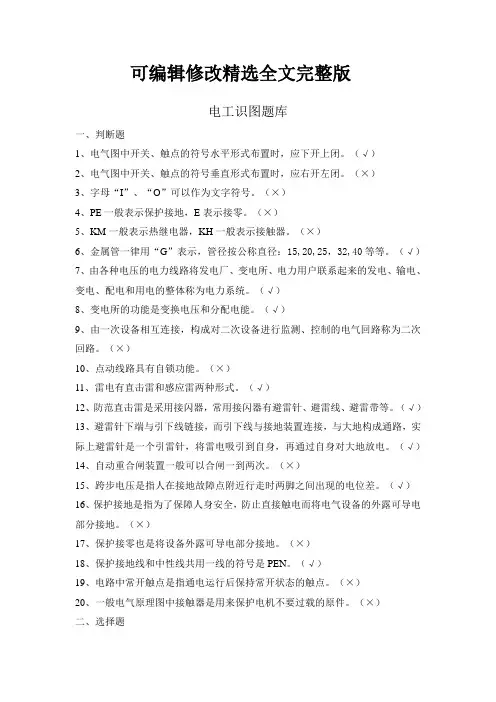

电工识图题库精选全文完整版
可编辑修改精选全文完整版电工识图题库一、判断题1、电气图中开关、触点的符号水平形式布置时，应下开上闭。
（√）2、电气图中开关、触点的符号垂直形式布置时，应右开左闭。
（×）3、字母“I”、“O”可以作为文字符号。
（×）4、PE一般表示保护接地，E表示接零。
（×）5、KM一般表示热继电器，KH一般表示接触器。
（×）6、金属管一律用“G”表示，管径按公称直径：15,20,25，32,40等等。
（√）7、由各种电压的电力线路将发电厂、变电所、电力用户联系起来的发电、输电、变电、配电和用电的整体称为电力系统。
（√）8、变电所的功能是变换电压和分配电能。
（√）9、由一次设备相互连接，构成对二次设备进行监测、控制的电气回路称为二次回路。
（×）10、点动线路具有自锁功能。
（×）11、雷电有直击雷和感应雷两种形式。
（√）12、防范直击雷是采用接闪器，常用接闪器有避雷针、避雷线、避雷带等。
（√）13、避雷针下端与引下线链接，而引下线与接地装置连接，与大地构成通路，实际上避雷针是一个引雷针，将雷电吸引到自身，再通过自身对大地放电。
（√）14、自动重合闸装置一般可以合闸一到两次。
（×）15、跨步电压是指人在接地故障点附近行走时两脚之间出现的电位差。
（√）16、保护接地是指为了保障人身安全，防止直接触电而将电气设备的外露可导电部分接地。
（×）17、保护接零也是将设备外露可导电部分接地。
（×）18、保护接地线和中性线共用一线的符号是PEN。
（√）19、电路中常开触点是指通电运行后保持常开状态的触点。
（×）20、一般电气原理图中接触器是用来保护电机不要过载的原件。
（×）二、选择题1、接触器用以下什么符号表示。
（D ）A、KHB、FRC、FUD、KM2、熔断器用以下什么符号表示。
（C ）A、KHB、FRC、FUD、KM3、保护接地适用于那种供电系统。
电气识图考试题目和答案
电气识图考试题目和答案一、单项选择题（每题2分，共20分）1. 电气图中，符号“L”通常表示（）。
A. 地线B. 零线C. 火线D. 相线答案：C2. 在电气图纸中，三相电路的三个相线分别用（）表示。
A. L1、L2、L3B. U、V、WC. A、B、CD. R、S、T答案：B3. 电气图纸中的“N”符号代表（）。
A. 火线B. 零线C. 地线D. 中性线答案：B4. 电气图纸中，符号“PE”代表（）。
A. 相线B. 零线C. 地线D. 中性线答案：C5. 电气图纸中，符号“FU”代表（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：A6. 电气图纸中，符号“KM”代表（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：C7. 在电气图纸中，符号“QS”代表（）。
A. 熔断器C. 接触器D. 隔离开关答案：D8. 电气图纸中，符号“K”通常代表（）。
A. 开关B. 继电器C. 接触器D. 断路器答案：A9. 在电气图纸中，符号“SB”代表（）。
A. 开关B. 按钮C. 继电器答案：B10. 电气图纸中，符号“M”代表（）。
A. 电机B. 变压器C. 接触器D. 继电器答案：A二、多项选择题（每题3分，共15分）11. 电气图纸中，以下哪些符号代表不同类型的开关（）。
A. QSB. SBC. QFD. QM答案：A、B12. 在电气图纸中，以下哪些符号代表不同类型的保护装置（）。
A. FUB. QFC. QMD. QO答案：A、B13. 电气图纸中，以下哪些符号代表不同类型的测量仪表（）。
A. PAB. PTC. PCD. PA答案：A、B、C14. 在电气图纸中，以下哪些符号代表不同类型的电机（）。
A. MB. MGC. MVD. MA答案：A、B15. 电气图纸中，以下哪些符号代表不同类型的变压器（）。
A. TBB. TRC. TAD. TM答案：A、B、C三、判断题（每题2分，共10分）16. 在电气图纸中，符号“T”通常代表变压器。
电气图纸识别与绘制技巧考核试卷
16.电气图纸中，以下哪些符号表示测量设备？（）
A.电压表
B.电流表
C.万用表
D.频率表
17.以下哪些元件可以在电路中用于滤波作用？（）
A.电容
B.电感
C.滤波器
D.变压器
18.以下哪些是电气图纸中常用的线型？（）
A.实线
B.虚线
C.点划线
D.双实线
19.以下哪些元件可以在电路中用于执行控制动作？（）
A.安培（A）
B.伏特（V）
C.瓦特（W）
D.法拉（F）
9.以下哪些工具可以用于电气图纸的标注？（）
A.尺子
B.量角器
C.注释笔
D.橡皮擦
10.以下哪些是电气图中的基本元件？（）
A.电阻
B.电容
C.电感
D.二极管
11.电气图纸中，以下哪些元件表示照明设备？（）
A.灯泡
B.开关
C.插座
D.电机
12.以下哪些符号表示电气图中的控制设备？（）
A. |
B. []
C. <>
D. {}
6.下列哪个符号表示一个交流接触器？（）
A. KM
B. KB
C. KF
D. KS
7.电气图纸中，以下哪个颜色代表负极？（）
A.蓝色
B.红色
C.黑色
D.绿色
8.以下哪个元件用于电气图纸中的过载保护？（）
A.断路器
B.保险丝
C.熔断器
D.所有以上选项
9.绘制电气图纸时，以下哪个比例尺使用较多？（）
A.断路器
B.保险丝
C.熔断器
D.所有以上选项
14.下列哪个颜色代表中性线？（）
电工识图期末考试试题
电工识图期末考试试题姓名----------- 班级 ------------- 分数----------一填空题（每空1分，共80分）1、简图合理布局的原则是、、、、。
2、电路通常分为两大类、。
3、电气图由、、、四个基本部分构成。
4、电气符号包括、和。
5、图形符号均按、的正常状态表示。
6、项目代号由、、、根据不同场合的需要组成。
7、导线标号按进行,即回路中连接在同一点上的所有导线具有同一电位，则标注相同的回路标号。
8、是电气图的主要表达刊式。
9、是电气图的主要表达内容。
10、、是组成电气图的主要要素。
11、整个图面的布局：。
12、电路垂直布局时，相同或类似的项目应；电路水平布局时，相同或类似的项目应。
13、图线布局通常有、、三种。
14、在直流电流系统中，正极L+涂，负极L- 。
15、对触头符号通常规定为：、。
16、文字符号分为和两类。
17、尺寸由、、、四个要素组成。
18 信号电路用来指示一次电路的--------------和一次设备的 -------------。
按信号电路的不同用途，常用的有--------------、-------------------和------------------三种。
19 位置信号用来显示断路器或隔离开关的------------------------，一般用 ---------------表示电源有电及断路器或隔离开关在分闸位置，用-------------表示断路器或隔离开关在合闸位置。
20 预告信号用于一次设备出现不正常运行状态或故障初期时发出-----------。
21 测量电能使用------------，分别用电动系直流电能表测量-----------------，用感应系交流电能表测量------------------。
22 功率表接线时，必须遵守----------------规则，即功率表标有*号的电流端钮必须接到----------------，而另一电流端钮接-------------，将电流线圈------------在电路中；功率表标有*号的电压线圈端钮，可以接到电流端钮的-------------，而另一电压端钮则跨接在----------------------------。
电气识图考卷及答案
电气识图考卷及答案（考试时间：90分钟，满分：100分）一、选择题（每题2分，共30分）A. 系统图B. 接线图C. 电路图D. 设备布置图2. （）下列哪个符号表示交流接触器？A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.二、判断题（每题1分，共20分）1. （）电气图中的主电路一般用细实线表示。
（）2. （）电气图中的辅助电路一般用粗实线表示。
（）3. （）电气图中，水平线代表电气设备之间的连接关系。
（）4. （）电气图中，垂直线代表电气设备之间的功能关系。
（）5. （）电气图中的电气设备必须按照实际位置进行绘制。
（）6. （）电气图中，相同类型的电气设备可以用同一符号表示。
（）7. （）电气图中的电气设备符号必须按照国家标准进行绘制。
（）8. （）电气图中，电气设备的连接线可以交叉。
（）9. （）电气图中，电气设备的编号应按照功能进行编排。
（）10. （）电气图中，所有电气设备都必须标注名称和型号。
（）三、填空题（每空1分，共10分）1. （）电气图中的主电路一般用______实线表示。
2. （）电气图中的辅助电路一般用______实线表示。
3. （）在电气图中，电气设备的连接关系一般用______线表示。
4. （）在电气图中，电气设备的功能关系一般用______线表示。
5. （）电气图中，电气设备的编号应按照______进行编排。
四、简答题（每题10分，共10分）1. 请简述电气图的基本构成。
2. 请解释电气图中电气设备符号的含义。
五、综合题（1和2两题7分，3和4两题8分，共30分）（电气图略）设备清单：三相异步电动机、断路器、接触器、热继电器、熔断器、控制开关3. （）请阐述电气图绘制的基本原则及注意事项。
（8分）4. （）请解释电气图中常用电气设备符号的含义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工识图复习题
一、填空题
1、工程平面图一般按（上北下南）（左西右东）来表示设备、构筑物的位置和朝向。
读图时，按照从（系统图）到（施工平面图），从电源（进户线）到（总配电箱或盘），在从总电箱或盘沿着（各条干线）到（分配电箱），再从各个分配电箱或盘沿着（各条支线）分别读到（各个负载）的顺序来读。
1、什么是电气原理图?
2、简述绘制电路接线图的步骤.
3、简述识读电气原理图的方法.
4、绘制安装接线图遵循的原则有哪些?
1、常见的电气符号FU、KM和QF分别代表_________、____________和__________控制器件。
2、电路图中的常见电气符号包括_________符号和电气设备及控制器件的_________符号两种.
3、断路器在电路中主要有_________、_________和欠压等保护功能.
4、电路中的联锁环节(也称互锁)实质是辅助电路中控制器件之间的_________环节.
5、时间继电器是_________电路中的关键器件,它常用的文字符号是.
6、配电盘导线布置(又称为) _________和_________两种。
3、一般而言，对电动机及其它用电设备的（供电）和运行方式进行（控制）的电气接线图，称为（电气控制接线图）．
4、控制接线图是（一次、二次）合二而一的（综合性）图纸．
5、电气控制电路图(简称电路图)一般分为（主电路）和（辅助电路）两个部分
二、问答题
1、识读电气图的基本要求有几条，
答：有7条
件下1、从简单到复杂，循序渐进地识图
2、应具有电工学、电子技术的基础知识
3、要熟记会用电气图形符号和文字符号
4、熟悉各类电气图的典型电路
5．掌握各类电气图的绘制特点
6．把电气图与土建图、管路图等对应起来识读
7．了解涉及电气图的有关标准和规程
2、什么是电气控制接线图，有哪些电路组成
电气控制电路图是将电气控制装置各种电器元件用图形符号表示，并按其工作顺序排列，详细表示控制装置、电路的基本构成和连接关系的图。
电气控制电路图(简称电路图)一般分为主电路和辅助电路两个部分。
主电路是电气控制电路中强电流通过的部分，是由电动机以及与它相连接的电器元件(如组合开关、接触器的主触点、热继电器的热元件、熔断器等)所组成的电路。
辅助电路包括控制电路、照明电路、信号电路及保护电路。
辅助电路中通过的电流较小。
控制电路是由按钮、接触器、继电器的吸引线圈、辅助触点以及热继电器的触点等组成。
3、识读控制电路图一般方法是什么/
先识读主电路，再识读辅助电路，并用辅助电路的回路去研究主电路的控制程序。
阅读和分析电气控制电路图的方法主要有两种：查线读图法(直接读图法或跟踪追击法)和控制过程图法
4、识读主电路图的方法
当你拿到一张图纸时，若看到有母线，就知道它是变配电所的主电路图。
然后看看是否有电力变压器，若有电力变压器，就是变电所的主电路图，若无，则是配电所的主电路图。
但是不管是变电所的还是配电所的主电路图。
它们的分析(识图)方法是一样·都是从电源进线开始．按照电能流动的方向进行识图。
5、如何识读照明平面工程图？
识读平面图要沿线而下．也就是说。
要沿着电源引入线一配电箱一引出线一用电器这样一个“线”来读图。
在识读过程中．要注意了解导线根数、敷设方式、设备的编号、灯具的型号、数量、安装方式及高度、插座和开关的相数等内容。
7、要识读电路的接线图,首先要读懂__________________ 图.
8、分析主电路的线路走向是从_________开始,依次找出接主电路的_________所经过的电气器件.
9、要看懂照明电路接线图,应该了解照明电路中的__________________开关和_________的电气符号,熟悉照明电路接线图的画法.
10、电流互感器主要用于__________________场合.
11、电气原理图根据习惯画法可分为_____________和______________两种电路.
三、改错题
1、请将图2改成正确点动电路（每题4分）
图1
2
图3
3、请把下面图4连错的连续线连接改正确
图4
四、补图题
1、请按照图1的连线把图2按照相对标号法填上标号
2、按照原理图把房间的布线的平面图画出来
图1
图2
绘制下图顺序启动原理图的接线图。
