接入交换机配置操作步骤
如何配置交换机
一、连接交换机和PC首先，需要先把PC和交换机连接在一起，这样才能进行管理。
可网管型交换机都附带一条串口电缆，供网管员进行本地管理。
先把串口电缆的一端插在交换机背面的Console口上，同时拧好螺钉，防止接触不良。
串口线的另一端插在普通PC的串口上，此时要记住电缆插在COM1还是COM2口上，以后设置会用得着。
二、设置“超级终端”连接好后，接通交换机和电脑电源并开机。
Windows 98/Me/2000都提供“超级终端”服务，如果没有可以在“添加/删除程序”中的“通讯”组内添加。
你也可以使用其他符合VTY100(终端的一种标准，现在很少见)标准的终端模拟程序。
在第一次运行“超级终端”时，系统默认为通过Modem连接，会要求用户输入连接的区号，随便输入一个即可。
如果你的电脑中没有安装Modem，则会提示“在连接之前必须安装调制解调器，现在就安装吗?”，这里点击[否]按钮。
程序运行之后会提示你建立一个新的连接名称，我们在这里输入“Switch”。
点击[确定]按钮后，会出现一个窗口，要求用户选择连接时使用哪一个端口。
这里一定要注意，应该选择你连接的PC串口的序号。
如果不太清楚，可以用“串口1”和“串口2”分别试试。
串口号后，点击[确定]按钮，会出现一个COM口属性的窗口，里面有波特率、数据位、奇偶检、停止位、流量控制等参数设置。
这么多参数，如何设置呢?其实不要紧，只要点击一下[还原默认值]按钮，就会调用最保守的参数设置。
默认参数在大多数的连接状况下都能适用，这样用户就不必再花费时间研究这些参数了。
设定好连接参数后，程序就会自动执行连接交换机的命令。
咦!界面怎么一片空白?不要急，按一下回车键，交换机管理主界面的庐山真面目终于出现了。
从现在开始，你就得忘记鼠标的存在，所有的控制都要通过键盘来实现。
不过操作非常简单:用回车键执行命令，用“T ab”键或箭头键在选项中移动，用空格键或键盘字母键、数字键改变某项参数。
交换及接入网设备操作规程
交换及接入网设备操作规程
1、设备接入规程
（1）在接入网设备之前，需要确认设备是否符合工作要求，并做好设备接入前的准备工作。
（2）安装设备时需要确保设备的电源、网络接口和其他必需的连接都已连接并且没有故障。
（3）接入网设备需要使用专业工具进行接入，确保接入过程中不会损坏设备。
（4）接入完成后，需确保设备已经连接到网络，并且能够正常工作。
2、设备交换规程
（1）在进行设备交换之前，需要对待交换的设备进行全面的检查，确保设备正常工作。
（2）交换设备需要提前做好工作计划，包括交换的时间、地点、人员安排等。
（3）交换过程中需要确保原设备和新设备都已经断开连接，并且设备交换过程中需要有专人负责监督设备的拆卸和安装。
（4）交换完成后，需确保新设备已经连接到网络，并且能够
正常工作。
3、其他注意事项
（1）在设备接入和交换过程中，需要确保设备连接的安全性，防止设备遭到破坏或者被盗。
（2）在设备交换完成后，需要对设备进行全面的测试，包括
设备连接、网络通信、设备性能等，确保设备能够正常工作。
（3）在设备接入和交换过程中，需要尽量减少对网络的影响，保证网络的稳定性和正常运行。
1实验 交换机的基本配置和操作
实验交换机的基本配置2、远程配置方式Telnet方式Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP／IP网络。
Windows 95／98及其以后的Windows系统、UNIX／Linux等系统中都内置有Telnet客户端程序，我们就可以用它来实现与远程交换机的通信。
在使用Telnet连接至交换机前，应当确认已经做好以下准备工作：·在用于管理的计算机中安装有TCP／IP协议，并配置好了IP地址信息。
·在被管理的交换机上已经配置好IP地址信息。
如果尚未配置IP地址信息，则必须通过Console端口进行设置。
·在被管理的交换机上建立了具有管理权限的用户帐户。
如果没有建立新的帐户，则Cisco交换机默认的管理员帐户为”Admin“。
连接交换机a.先启动交换机，等待OK灯不闪烁；b.点击“开始”——“运行”——输入“cmd”——输入“telnet 192.168.10*.10”，连接到不同的交换机上。
c.所需密码均为“cisco”。
在此步骤中思考以下问题：1、交换机的型号是什么？2、交换机的以太网地址是什么？3、交换机上有些什么样的端口？交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。
对于几种配置模式的学习，需要不断的使用才可掌握。
几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。
提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。
提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。
提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。
交换机的基本配置实验步骤
交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。
2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。
3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。
4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。
一般来说，常见的默认用户名是admin，密码可以是admin或空白。
5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。
输入VLAN的ID和名称，然后保存设置。
重复此步骤可以创建多个VLAN。
6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。
可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。
7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。
常见的端口模式有access（普通接入模式）和trunk（干道模式）。
选择相应的模式后保存设置。
8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。
可以设置最大允许连接的MAC地址数量、报警策略等。
9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。
可以根据需要对端口的速率进行限制。
10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。
有些交换机还需要重启才能使新配置生效。
11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。
可以通过ping命令或其他网络工具来测试不同设备之间的连通性。
12.备份配置：完成配置后，建议备份交换机的配置文件。
这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。

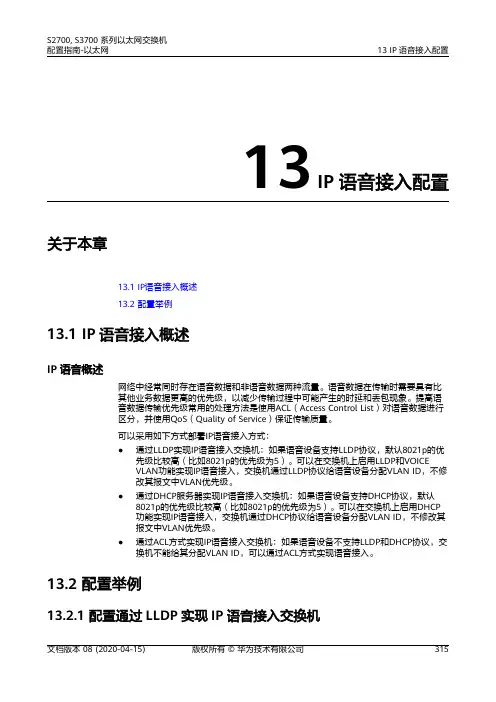

华为S2700 S3700系列交换机 01-13 IP语音接入配置
13 IP 语音接入配置
组网需求
网络中有HSI、VoIP和IPTV等各种流量，用户对语音通话质量较敏感，需要提高语音数 据流的传输优先级，以保证用户的通话质量。如果语音设备支持DHCP协议，默认 8021p的优先级比较高（比如8021p的优先级为5）。可以在交换机上启用DHCP功能 实现IP语音接入，交换机通过DHCP协议给语音设备分配VLAN ID，不修改其报文中 VLAN优先级。
1. 创建VLAN。 2. 配置接口类型及缺省VLAN。 3. 配置接口信任报文的802.1p值 4. 使能地址池。 5. 配置地址池中的option选项。 6. 全局DHCP使能，通过DHCP分配IP地址。
操作步骤
步骤1 配置Switch的VLAN和接口
# 创建VLAN2、VLAN6
<Quidway> system-view [Quidway] vlan batch 2 6
-----------------------------------------------------------
Port
Add-Mode Security-Mode Legacy
-----------------------------------------------------------
13.2 配置举例
13.2.1 配置通过 LLDP 实现 IP 语音接入交换机
文档版本 08 (2020-04-15)
版权所有 © 华为技术有限公司
315
S2700, S3700 系列以太网交换机 配置指南-以太网
13 IP 语音接入配置
组网需求
网络中有HSI、VoIP和IPTV等各种流量，用户对语音通话质量较敏感，需要提高语音数 据流的传输优先级，以保证用户的通话质量。如果语音设备支持LLDP协议，默认 8021p的优先级比较高（比如8021p的优先级为5）。可以在交换机上启用LLDP和 VOICE VLAN功能实现IP语音接入，交换机通过LLDP协议给语音设备分配VLAN ID，不 修改其报文中VLAN优先级。
如何配置交换机的详细方法
如何配置交换机的详细方法相信很多人对交换机配置方法一知半解。
下面由店铺为你整理了如何配置交换机的相关方法，希望对你有帮助!配置交换机的方法步骤如下第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出如图所示界面。
第2步：双击“Hypertrm”图标，弹出如图所示对话框。
这个对话框是用来对立一个新的超级终端连接项。
第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在下图的图标栏中选择一个，然后单击“确定”按钮，弹出如图所示的对话框。
第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。
单击“确定”按钮，弹出如图所示的对话框。
第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的最高通信速率，其他各选项统统采用默认值。
单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。
Catalyst 1900 Management ConsoleCopyright (c) Cisco Systems，Inc。
1993-1999All rights reserved。
Standard Edition SoftwareEthernet address：00-E0-1E-7E-B4-40PCA Number：73-2239-01PCA Serial Number：SAD01200001Model Number：WS-C1924-ASystem Serial Number：FAA01200001User Interface Menu[M] Menus//主配置菜单[I] IP Configuration//IP地址等配置[P] Console Password //控制密码配置Enter Selection：//在此输入要选择项的快捷字母，然后按回车键确认至此就正式进入了交换机配置界面了，下面的工作就可以正式配置交换机了。
中兴交换机简明配置教程
中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
华为交换机配置
小伙伴们通过Console口登录后还希望远程登录和管理交换机，就可以在交换机上配置Telnet服务功能并使用AAA验证方式登录。
步骤1：从PC1通过交换机Console口登录交换机。
步骤2：配置交换机名称和管理IP地址。
<Quidway>system-view[Quidway] sysname Server[Server] interface ethernet 0/0/0 //框式和盒式的管理口是不一样的哦，框式和盒式的分别是: Ethernet 0/0/0、MEth 0/0/1。
有些盒式设备没有管理口，可使用VLANIF接口配置管理IP地址。
[Server-Ethernet0/0/0] ip address 10.10.10.10 24[Server-Ethernet0/0/0] quit步骤3：配置路由协议，保证PC2和交换机之间路由可达。
步骤4：配置Telnet用户的级别和认证方式。
[Server] telnet server enable[Server] user-interface vty 0 4[Server-ui-vty0-4] user privilege level 15[Server-ui-vty0-4] authentication-mode aaa[Server-ui-vty0-4] quit[Server] aaa[Server-aaa] local-user admin1234 password irreversible-cipher Helloworld@6789[Server-aaa] local-user admin1234 privilege level 15[Server-aaa] local-user admin1234 service-type telnet[Server-aaa] quit步骤5：从PC2以Telnet方式登录交换机。
以进入Windows运行窗口，并执行相关命令，通过Telnet方式登录交换机为例：单击“确定”后，在登录窗口输入用户名和密码，验证通过后，出现用户视图的命令行提示符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接入交换机做配置操作步骤一、登录到各楼层交换机上面做配置操作
二、输入设备的密码：cisco
三、开始配置操作
一、启用AAA认证
configure terminal
aaa new-model
aaa authentication dot1x default group radius local
aaa authorization network default group radius local
username cisco password cisco // 创建用户名和密码为本地认证，当radius 不生效时起作用
二、在接口下面启用端口安全
interface gig1/0/1 //进入到相应的接口下面
switchport port-security
switchport port-security mac-address 1111.1111.1111
switchport maximum 1
switchport mode access
switchport access vlan 3
authentication control-direction in
authentication port-control auto
dot1x pae authenticator
三、指定radius服务器的地址以及端口号
radius-server host 192.168.0.9 auth-port 1812 acct-port 1813 key 7 13061E010803
四、全局绑定IP+MAC+端口号
ip source binding 001A.6B66.2AB0 vlan 3 192.168.3.108 interface Gi2/9
五、现有交换机情况分配
现有楼层交换机有12台地址分别是：
192.168.0.3 4个交换机堆叠48口一楼
192.168.0.4 1个交换机48口三楼
192.168.0.5 1个交换机24口三楼
192.168.0.6 2个交换机堆叠1个24口1个48口五楼
192.168.0.2 4个交换机堆叠48口七楼
预计分配情况：
VLAN 3分配到1楼到4楼用户
IP地址段：192.168.3.0 子网掩码：255.255.255.0 网关地址：192.168.3.254 VLAN 4分配到5楼到8楼用户
IP地址段：192.168.4.0 子网掩码：255.255.255.0 网关地址：192.168.4.254。
