5.2 连续梁桥的构造
连续钢构、斜拉、悬索、拱桥桥梁结构参数统计
桥梁参数统计一、连续刚构：连续刚构桥是墩梁固结的连续梁桥。
一般边跨长度取中跨长度的0.5～0.8倍，对于钢筋混凝土连续梁宜取大值；对于预应力连续梁宜取偏小值，以增加边跨刚度，减小活载弯矩的变化幅度，减少预应力筋的数量。
边跨长度过短，边跨桥台支座将会产生负反力，支座与桥台必须采用相应抗拔措施或边梁压重来解决。
应该注意到，边跨的长度与连续梁的施工方法有关，如采用悬臂法施工，考虑到一部分边跨是采用悬臂施工外，剩余一部分边跨需要在脚手架上施工。
为减小支架及现浇段长度，边跨长度以取不超过中跨长度的0.65倍。
对于公路多跨连续钢构桥，箱梁根部梁高可取用（1/17～1/20）L，跨中可取（1/50～1/60）L；对于铁路桥，因活载较大，箱梁根部梁高可取（1/15～1/16）L，跨中可取（1/30～1/50）L。
多跨连续钢构，由于结构上墩梁固结，为减小次内力的敏感性，必须选择抗压刚度大，抗推抗度小的单壁或双壁的薄壁墩，使墩适用梁结构的变形。
一般情况下，在初步设计选择墩尺寸时，其长细比可为16～20。
双薄壁墩的中距与主跨的比值在1/20～1/25之间。
我国已建成的大跨径预应力混凝土连续梁桥表2-1-7（桥梁工程上册范立础编P80）2我国已建成的大跨径预应力混凝土连续钢构桥表2-1-8（桥梁工程上册范立础编P81）34世界大跨径混凝土梁式桥5表4.1（中国现代桥梁P392）67二、矮塔斜拉桥：矮塔斜拉桥塔较矮，梁较钢，索的贡献小，接近于带有体外索的连续梁。
在跨径150～250m范围内，是一种较经济的桥型。
目前世界上日本修的最多，最大跨径已达到275m（木曾川桥），在我国已得到较快的发展，如漳州战备大桥（跨径132m），兰州小西湖黄河大桥（跨径136m），芜湖长江大桥（跨径312m，钢桁梁），除芜湖长江大桥采用钢结构以外，其余均为混凝土结构。
矮塔斜拉桥桥面以上塔高与跨径之比为1/7.4～1/14，多数在1/8～1/12之间，只有一般斜拉桥的一半。

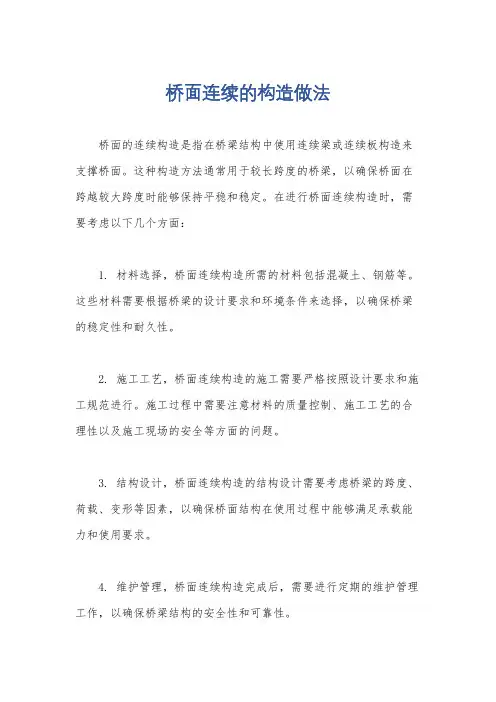

桥面连续的构造做法
桥面连续的构造做法
桥面的连续构造是指在桥梁结构中使用连续梁或连续板构造来支撑桥面。
这种构造方法通常用于较长跨度的桥梁，以确保桥面在跨越较大跨度时能够保持平稳和稳定。
在进行桥面连续构造时，需要考虑以下几个方面：
1. 材料选择，桥面连续构造所需的材料包括混凝土、钢筋等。
这些材料需要根据桥梁的设计要求和环境条件来选择，以确保桥梁的稳定性和耐久性。
2. 施工工艺，桥面连续构造的施工需要严格按照设计要求和施工规范进行。
施工过程中需要注意材料的质量控制、施工工艺的合理性以及施工现场的安全等方面的问题。
3. 结构设计，桥面连续构造的结构设计需要考虑桥梁的跨度、荷载、变形等因素，以确保桥面结构在使用过程中能够满足承载能力和使用要求。
4. 维护管理，桥面连续构造完成后，需要进行定期的维护管理工作，以确保桥梁结构的安全性和可靠性。
总的来说，桥面连续构造是一种复杂的工程技术，需要综合考虑材料、施工、设计和维护等多个方面的因素。
通过合理的施工和管理，可以确保桥面连续构造的质量和安全性，从而保障桥梁的正常使用和服务寿命。
连续梁桥示例

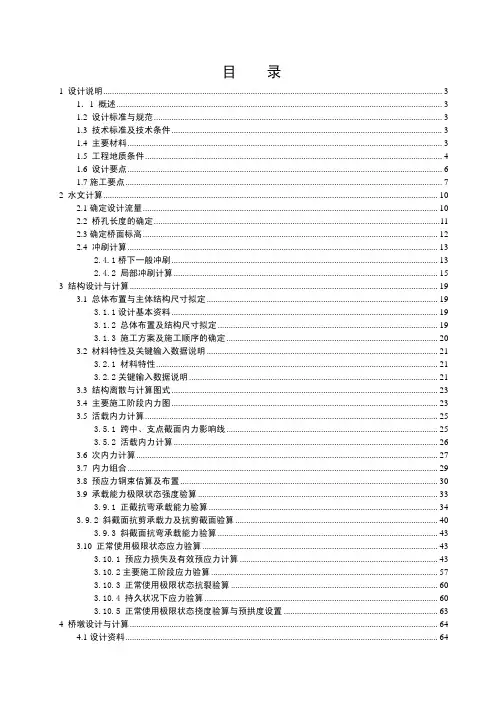

目 录1 设计说明 (3)1．1 概述 (3)1.2 设计标准与规范 (3)1.3 技术标准及技术条件 (3)1.4 主要材料 (3)1.5 工程地质条件 (4)1.6 设计要点 (6)1.7施工要点 (7)2 水文计算 (10)2.1确定设计流量 (10)2.2 桥孔长度的确定 (11)2.3确定桥面标高 (12)2.4 冲刷计算 (13)2.4.1桥下一般冲刷 (13)2.4.2 局部冲刷计算 (15)3 结构设计与计算 (19)3.1 总体布置与主体结构尺寸拟定 (19)3.1.1设计基本资料 (19)3.1.2 总体布置及结构尺寸拟定 (19)3.1.3 施工方案及施工顺序的确定 (20)3.2 材料特性及关键输入数据说明 (21)3.2.1 材料特性 (21)3.2.2关键输入数据说明 (21)3.3 结构离散与计算图式 (23)3.4 主要施工阶段内力图 (23)3.5 活载内力计算 (25)3.5.1 跨中、支点截面内力影响线 (25)3.5.2 活载内力计算 (26)3.6 次内力计算 (27)3.7 内力组合 (29)3.8 预应力钢束估算及布置 (30)3.9 承载能力极限状态强度验算 (33)3.9.1 正截抗弯承载能力验算 (34)3.9.2 斜截面抗剪承载力及抗剪截面验算 (40)3.9.3 斜截面抗弯承载能力验算 (43)3.10 正常使用极限状态应力验算 (43)3.10.1 预应力损失及有效预应力计算 (43)3.10.2主要施工阶段应力验算 (57)3.10.3 正常使用极限状态抗裂验算 (60)3.10.4 持久状况下应力验算 (60)3.10.5 正常使用极限状态挠度验算与预拱度设置 (63)4 桥墩设计与计算 (64)4.1设计资料 (64)4.2 截面强度验算 (64)4.2.1 墩身自重计算 (64)4.2.2 墩身纵桥向地震力计算 (65)4.2.3 墩身横桥向地震力计算 (69)4.2.4 截面验算 (71)4.3 墩顶水平位移验算 (72)4.3.1 墩顶日照位移计算 (73)4.3.2 墩顶动力位移计算 (74)4.4墩壁局部稳定验算 (76)5 桥台设计与计算 (77)5.1 设计资料 (77)5.2 台身顶、底的台后土压力 (77)5.2.1台身顶的台后土压力 (77)5.2.2台身底的台后土压力 (78)5.3 基础底的台后土压力 (78)5.4 台身底的台前土压力 (79)5.5 基础底台前土压力 (80)5.6 台后、台前土压力汇总 (80)5.7 恒载 (80)5.8 活载 (81)5.9 摩阻力 (82)5.10 台身顶、底及基础底截面的作用力汇总 (82)5.11 台身顶、底及基础底的截面验算 (82)6 桩基设计与计算 (84)6.1设计资料 (84)6.2 计算与验算 (84)致谢............................................................................................................................错误！未定义书签。
