一体化污水处理设备方案讲课稿
一体化污水处理设备培训课件(ppt47张)
2.产品介绍
BEST一体化污 水处理设备
BEST系列
17
GB18918-2002）一级A排放标准（TP除外）
《城镇污水处理厂污染物排放标准》（ GB18918-2002）一级B排放标准（TP除外）
《城镇污水处理厂污染物排放标准》（
35
GB18918-2002）一级A排放标准（TP除外）
《城镇污水处理厂污染物排放标准》（ GB18918-2002）一级B排放标准（TP除外）
9.0×2.7×3.0 12.0×2.7×3.0 16.0×2.7×3.0
工艺规格
装机功 率(kW)
设备 自重
(t)
0.99 4.0
1.23 6.0
1.58 6.7
2.33 10.0 3.03 14.3 3.46 20.0
运行重
处理量(吨/天)
量(t) 一级A 一级B 二级
24.0
30
45
60
40.0
一体化污水处理设备培训课件(ppt47 页)
一体化污水处理设备培训课件(ppt47 页)
NEST污水净化箱
型号规格 NEST-600 NEST-900 NEST-5T NEST-10T NEST-20T NEST-30T
外观尺寸(m) 0.86×0.82×1.25 1.20×0.82×1.25 2.40×1.20×2.0
一体化污水处理设备
天津锐创环保科技（集团）有限公司
一体化污水处理设备方案
一体化污水处理设备方案一、引言污水处理是保护环境和人类健康的重要措施之一。
为了解决城市和工业区域污水处理的问题，一体化污水处理设备方案应运而生。
本文将详细介绍一体化污水处理设备的工作原理、技术参数、设计要求和应用范围。
二、工作原理一体化污水处理设备采用生物膜工艺，主要包括预处理、生物处理和后处理三个阶段。
首先，污水经过进水口进入预处理单元，经过格栅去除大颗粒杂质，然后进入调节池进行调节。
接下来，污水进入生物处理单元，通过生物膜的附着和微生物的降解作用，去除水中的有机物和氮、磷等污染物。
最后，经过沉淀池的沉淀和消毒处理，清水排出，固体废物通过污泥浓缩、脱水等处理方式进行处理。
三、技术参数1. 处理能力：一体化污水处理设备的处理能力可根据实际需求进行定制，通常在500立方米/天至50000立方米/天之间。
2. 出水水质：出水水质符合国家相关标准，COD（化学需氧量）小于30mg/L，BOD（生化需氧量）小于10mg/L，氨氮小于5mg/L。
3. 设备运行稳定性：一体化污水处理设备采用先进的自动控制系统，具有良好的运行稳定性，可实现24小时不间断运行。
四、设计要求1. 设备选型：根据实际处理规模和水质要求，选择适当的一体化污水处理设备型号。
2. 建设布局：合理规划设备的布局，确保设备的运行和维护便捷。
3. 运行成本：考虑设备的能耗、维护费用等因素，降低运行成本，提高经济效益。
4. 设备可靠性：选择具有良好口碑和可靠性的一体化污水处理设备供应商，确保设备的长期稳定运行。
5. 安全性：设备应符合相关的安全标准，具备防火、防爆等功能。
五、应用范围一体化污水处理设备广泛应用于城市污水处理厂、工业园区、居民小区、酒店、学校等场所。
由于其结构紧凑、占地面积小、处理效果好等特点，逐渐替代传统的污水处理工艺，成为污水处理领域的主流技术。
六、总结一体化污水处理设备方案通过生物膜工艺，能够高效去除污水中的有机物和污染物，达到国家相关标准的出水水质要求。
一体化污水处理设备方案
一体化污水处理设备方案引言概述：随着城市化进程的加快和人口的增加，污水处理成为了一个重要的环境问题。
为了解决这一问题，一体化污水处理设备方案应运而生。
本文将从五个大点来阐述一体化污水处理设备方案的重要性和优势。
正文内容：1. 一体化污水处理设备方案的概述1.1 设备方案的基本原理一体化污水处理设备方案是通过将多个处理单元集成在一个设备中，实现对污水进行综合处理的方案。
它包括了预处理、生物处理、沉淀、过滤等多个处理单元，通过不同的工艺来去除污水中的悬浮物、有机物、氮、磷等污染物。
1.2 设备方案的特点一体化污水处理设备方案具有结构紧凑、占地面积小、运行成本低等特点。
它采用模块化设计，可以根据实际需求进行灵便组合，适应不同规模的污水处理工程。
同时，设备中的处理单元经过优化设计，具有高效、稳定的处理效果。
1.3 设备方案的应用领域一体化污水处理设备方案广泛应用于城市污水处理厂、工业园区、乡村污水处理等领域。
它能够有效处理不同类型和规模的污水，为环境保护和可持续发展做出贡献。
2. 设备方案的处理工艺2.1 预处理工艺预处理工艺主要包括格栅、砂池、调节池等。
格栅用于去除污水中的大颗粒杂质，砂池用于去除沉积在污水中的砂粒，调节池用于调节污水的水质和水量。
2.2 生物处理工艺生物处理工艺主要包括活性污泥法、生物膜法等。
活性污泥法通过微生物的作用将有机物降解为无机物，生物膜法则是利用生物膜对污水进行过滤和降解。
2.3 沉淀工艺沉淀工艺主要包括沉淀池、浮选池等。
通过重力作用，将污水中的悬浮物沉淀下来，从而实现固液分离。
2.4 过滤工艺过滤工艺主要包括砂滤池、活性炭过滤器等。
通过过滤介质的作用，去除污水中的弱小颗粒和有机物，提高出水水质。
3. 设备方案的优势3.1 高效处理能力一体化污水处理设备方案采用多工艺组合，能够同时去除多种污染物，具有高效处理能力。
3.2 灵便可调节设备方案采用模块化设计，可以根据实际需求进行组合和调整，适应不同规模和水质的污水处理。
一体化污水处理设备方案
一体化污水处理设备方案引言概述：随着城市化进程的加快，污水处理成为了一个重要的环境问题。
为了解决这一问题，一体化污水处理设备方案应运而生。
本文将从四个方面详细介绍一体化污水处理设备方案的内容。
一、设备原理及工作原理1.1 污水处理设备的组成一体化污水处理设备主要由进水口、格栅、沉砂池、曝气池、沉淀池、出水口等组成。
进水口用于引入污水，格栅用于过滤大颗粒杂质，沉砂池用于沉淀沙粒，曝气池用于提供氧气，沉淀池用于沉淀悬浮物，出水口用于排放处理后的水。
1.2 设备的工作原理当污水进入一体化污水处理设备时，首先经过格栅过滤，去除大颗粒杂质。
然后，污水进入沉砂池，沙粒被沉淀，净化水流进入曝气池。
在曝气池中，通过曝气装置供氧，促进污水中的微生物进行降解有机物的过程。
然后，水流进入沉淀池，悬浮物被沉淀，净化后的水从出水口排出。
1.3 设备的优势一体化污水处理设备具有体积小、占地面积少、运行成本低、处理效果好等优势。
其紧凑的设计使得设备适合于城市、工业园区等空间有限的地方。
同时，设备的运行成本低，能够有效降低污水处理的经济负担。
此外，一体化污水处理设备的处理效果好，能够达到国家排放标准。
二、设备的应用领域2.1 城市污水处理一体化污水处理设备广泛应用于城市污水处理领域。
由于城市人口众多，污水排放量大，传统的污水处理方式往往难以满足需求。
而一体化污水处理设备能够在有限的空间内高效处理污水，满足城市污水处理的要求。
2.2 工业园区污水处理工业园区通常污水排放量大，且污水中含有工业废水等复杂成份。
一体化污水处理设备能够对工业园区的污水进行有效处理，去除有害物质，保护周边环境的水质。
2.3 农村污水处理农村地区由于经济条件有限，传统的大型污水处理设备难以普及。
而一体化污水处理设备体积小、运行成本低，非常适合农村地区的污水处理需求。
它可以有效处理农村地区的污水，改善农村环境。
三、设备的维护与管理3.1 定期检查与维护一体化污水处理设备需要定期进行检查与维护，以确保设备的正常运行。
一体化生活污水处理设备技术方案
一体化生活污水处理设备技术方案目录1. 内容综述 (3)1.1 背景与意义 (4)1.2 技术方案框架 (4)1.3 技术方案的目标与预期效果 (6)1.4 其他参考资料 (7)2. 一体化生活污水处理设备的系统设计 (7)2.1 污水处理设备的基本原理 (9)2.2 污水处理工艺的选择 (9)2.3 系统设计参数分析 (11)2.4 设备布局与空间利用 (12)3. 材料与设备选择 (13)3.1 材料选择标准 (14)3.2 设备类型与性能指标 (16)3.3 设备供应商与采购策略 (17)3.4 设备的安装与维护要求 (18)4. 污水处理工艺流程设计 (18)4.1 预处理工艺 (20)4.2 生物处理工艺 (21)4.3 深度处理工艺 (23)4.4 污泥处理与处置 (24)4.5 污水处理系统的日常运行管理 (26)5. 电气与自动化控制系统 (27)5.1 控制系统的设计原则 (28)5.2 电气系统配置 (29)5.3 控制系统软件与硬件选型 (31)5.4 控制系统的调试与维护 (32)6. 环境影响评估与对策 (33)6.1 环境影响分析 (34)6.2 环境影响预防与控制措施 (36)6.3 环境监测与报告制度 (36)7. 安全和卫生保障 (38)7.1 设备安全设计要求 (39)7.2 操作人员的培训与监管 (40)7.3 应急预案与事故处理 (41)8. 设备的经济性与可持续性分析 (42)8.1 设备成本估算 (43)8.2 运营成本分析 (44)8.3 经济效益评估 (45)8.4 政策与市场分析 (47)9. 应用案例分析 (49)9.1 成功案例介绍 (49)9.2 案例分析与评估 (51)9.3 存在的问题与解决方案 (52)10. 结论与建议 (53)10.1 技术方案的总结 (55)10.2 技术创新点 (56)10.3 对行业发展的建议 (57)1. 内容综述随着城市化进程的加快，生活污水的处理成为环境保护的重要课题。

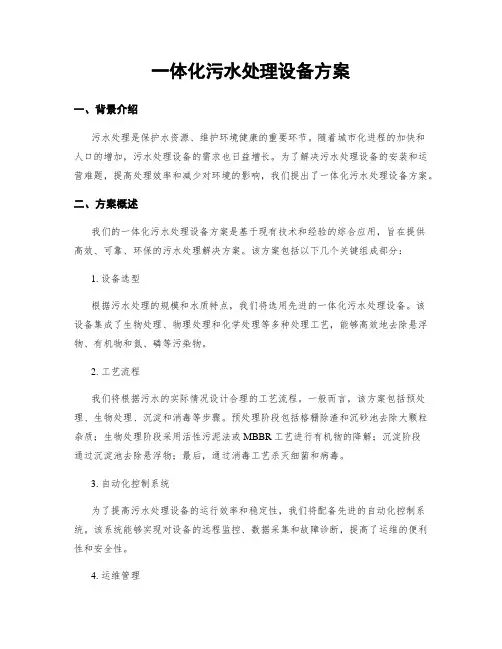

一体化污水处理设备方案
一体化污水处理设备方案一、背景介绍污水处理是保护水资源、维护环境健康的重要环节。
随着城市化进程的加快和人口的增加，污水处理设备的需求也日益增长。
为了解决污水处理设备的安装和运营难题，提高处理效率和减少对环境的影响，我们提出了一体化污水处理设备方案。
二、方案概述我们的一体化污水处理设备方案是基于现有技术和经验的综合应用，旨在提供高效、可靠、环保的污水处理解决方案。
该方案包括以下几个关键组成部分：1. 设备选型根据污水处理的规模和水质特点，我们将选用先进的一体化污水处理设备。
该设备集成了生物处理、物理处理和化学处理等多种处理工艺，能够高效地去除悬浮物、有机物和氮、磷等污染物。
2. 工艺流程我们将根据污水的实际情况设计合理的工艺流程。
一般而言，该方案包括预处理、生物处理、沉淀和消毒等步骤。
预处理阶段包括格栅除渣和沉砂池去除大颗粒杂质；生物处理阶段采用活性污泥法或MBBR工艺进行有机物的降解；沉淀阶段通过沉淀池去除悬浮物；最后，通过消毒工艺杀灭细菌和病毒。
3. 自动化控制系统为了提高污水处理设备的运行效率和稳定性，我们将配备先进的自动化控制系统。
该系统能够实现对设备的远程监控、数据采集和故障诊断，提高了运维的便利性和安全性。
4. 运维管理我们将提供全方位的运维管理服务，包括设备安装调试、运行维护和故障排除等。
同时，我们还将提供定期的设备检查和维护计划，确保设备的长期稳定运行。
三、方案优势我们的一体化污水处理设备方案具有以下几个显著优势：1. 高效能：采用先进的处理工艺和设备，能够高效去除污染物，达到国家和地方标准要求。
2. 环保：该方案采用生物处理等自然降解的工艺，减少了化学药剂的使用，对环境影响小。
3. 经济性：我们的方案在设备选型和工艺设计上充分考虑了经济性和可持续性，降低了投资和运营成本。
4. 稳定性：配备先进的自动化控制系统和运维管理服务，确保设备的稳定运行和故障快速排除。
四、方案应用我们的一体化污水处理设备方案适用于各种规模的污水处理需求，包括城市生活污水、工业废水和农村污水等。
第五章一体化污水处理及中水回用设备ppt课件
8
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
一体化中水回用装置
1. 中水水源
中水系统的水源主要来自建筑内部的生活污水、 生活废水和冷却水，中水原水系统宜采用污、废水 分流制。一般以洗浴废水为原水的比较多。
1
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
一体化污水处理设备
优点
抗冲击负荷的能力强。接触氧化法的平均停留时间在6小时以上； 具有脱氮除磷能力,并可以通过调节设备的构造,达到处理工业废水,生
中水配水系统
⑶管道的防腐、防冻和防结露技术措施 不论明装或暗装管道，除镀锌钢管外，都应
作防腐处理。一般采用涂刷油漆法防腐，即先将 管道表面除锈，刷防锈漆两道，再刷一道浅绿色 调和漆作为中水管道标志。镀锌管也可刷一道浅 绿色的调和漆作为非饮用水管标志。埋地铸铁管 一律外刷沥青防腐。
21
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
中水的水源、水质与水量
中水系统框图
浇洒绿化用水
城 市 给
生活用水
冲
中水供水系统
厕
用
水
水
生活废水等
中水处理系统
城 市 排 水
14
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
一体化污水处理设备方案
一体化污水处理设备方案一、方案背景随着城市化进程的加快，城市污水处理成为重要的环境保护任务。
传统的污水处理设备存在占地面积大、运营成本高、处理效果不佳等问题。
为了解决这些问题，我们提出了一种一体化污水处理设备方案。
二、方案概述该一体化污水处理设备方案采用先进的技术和设备，能够高效处理污水，并实现资源回收利用。
具体包括以下几个方面：1. 设备选型根据不同的污水处理需求，选择适合的一体化污水处理设备。
该设备集成为了预处理、生物处理、沉淀池、消毒等功能，能够高效去除悬浮物、有机物和微生物等污染物。
2. 工艺流程采用生物处理工艺，包括曝气、沉淀和消毒等步骤。
曝气过程利用曝气装置将空气注入污水中，促进微生物的生长和代谢，降解有机物。
沉淀过程通过沉淀池将悬浮物沉淀下来，净化污水。
最后，采用消毒装置对处理后的污水进行消毒，确保排放达到国家标准。
3. 资源回收利用该方案还包括污泥处理和废水回用。
污泥可通过压滤机进行脱水处理，脱水后的污泥可作为肥料或者能源利用。
废水经过二次处理后，可以用于冲洗、绿化等用途，实现废水的回用。
4. 控制系统该方案配备了先进的自动控制系统，能够实时监测污水处理过程中的各项指标，包括水质、流量、温度等，并能自动调节设备运行状态，确保处理效果稳定。
三、方案优势相比传统的污水处理设备，该一体化污水处理设备方案具有以下优势：1. 占地面积小该方案将多个处理单元集成在一起，大大减小了设备占地面积，适合于城市等空间有限的区域。
2. 运营成本低采用先进的技术和设备，能够高效处理污水，降低了运营成本。
同时，资源回收利用也能够节约成本。
3. 处理效果好该方案采用生物处理工艺，能够高效去除污染物，使得处理后的污水达到国家排放标准，保护环境。
4. 操作简便配备了自动控制系统，操作简单方便，减少了人工干预，提高了设备的稳定性和可靠性。
四、方案应用该一体化污水处理设备方案适合于城市、乡村、工业园区等各种污水处理场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化污水回用设备方案
1、本设备时我公司为设备设计的一体化污水处理设备，其工艺流程图如下
所示：本图为每天8小时（1-15吨）
2、
3、
各工艺单元介绍：
1.1混合池、絮凝池：原水经提升泵提升后进入混合池、絮凝池。
在混合池、絮凝池中分别加入PAC、PAM，经过充分混和，使胶体稳定性破坏(脱稳)并与混凝剂水介后的聚合物相吸附，使颗粒具有絮凝性能。
1.2压滤机：经絮凝混合后的漂浮物在高压溶气的作用下沉到水地形成污泥渣。
污泥渣在压路机的作用下收集到集泥槽中，再进入污泥浓缩池。
1.3生化曝气池：曝气池主要由池体、曝气系统和进出水口三个部分组成。
池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及活性污泥充分接触的条件。
1.5污泥浓缩池：收集MBR池和生化曝气池的污泥。
1.6板框压滤机：用于固体和液体的分离。
压滤机过滤后的泥饼有更高的含固率和优良的分离效果。
2操作规程
2.1开机前检查：
1）检查所有阀门处于正常工作状态。
2）检查电气设备处于正常工作状态。
2.2开机步骤
1）启动提升泵开始进水。
2）配好药剂，启动加药泵往混合池、絮凝池中加药，利用搅拌。
当絮凝池中水量达到液位后，打开加药泵及阀门，视污水情况确定加药量。
4）搅拌反应池中水量到达液位后，启动溶气释放器开始工作，使絮凝混合物上浮。
浮渣层达到一定厚度时，开启压滤机，将浮渣收集到集泥槽中，通过集泥槽进入污泥浓缩池。
5）经气浮池处理的污水进入生物池中进行生化处理。
6）经生化处理的污水进入MBR池。
7）MBR池处理达标后的清水由泵输送到清水池
8）调试完成后保证整套系统正常工作。
3 注意事项
3.1、开机前，首先检查电器及转动部位是否正常。
3.2、随时注意溶气罐内的工作压力（3-4Kgf/cm2和溶气水流量和废水流量。
3.3、设备中的水泵尽可能不要使其断水而空载运行，以防损坏。
3.4、要经常保持释放器的清洁，严格控制混凝剂的投加量，如发现处理效果不好，应立即检查释放器是否堵塞和混凝剂的投加量等等。
3.5、如使用强酸、强碱时，应穿戴好工作服、鞋帽、口罩、手套、眼镜等防护用品，不能用手直接接触。
3.6、不能用湿手接触电器设备，如需检查必须先切断电源方可进行。
3.7、空压机的压力需大于溶气罐的压力时，才向罐内注入空气，以防止压力水倒罐入空气压缩机。
操作顺序；
1.开启主电源，控制柜里面所有空开开启后，关2号提升泵空开。
2.按钮开关按2号提升泵启动电源，按破乳剂搅拌器按钮，PAC按钮PAM按钮启动搅拌，然后进行加药（根据水质不同加药比例不同）破乳剂（200升自来水加5-7㎏）PAC（200升自来水加5-7kg）PAM(200升自来水加05-1kg）药剂加好后搅拌5-10分钟。
3.打开控制柜空气提升泵空开进行抽水，开启破乳剂加药泵，到水池达到逸流到PAC水池开启PAC加药泵，到PAC水池逸流到PAM水池时开启PAM加药泵。
4.加药完成检测污水是否清澈后，开启1号生化按钮进行爆气（1号生化按钮与2号生化按钮是一开一备）然后逸流到斜管沉淀池，当斜
管沉淀池水满时开启螺杆泵按钮，进行污泥处理到压滤机然后开启清水泵按钮，进行二次处理。
5.当二次处理水池满后开启精密过滤器按钮（布袋过滤器）进行处理，然后在启动精密过滤器按钮进行清水回用池（甲方自配）.
一体化污水回用设备为常州凯雄环保设备有限公司提供，其所有权归常州凯雄环保设备有限公司，仿冒必究.。
