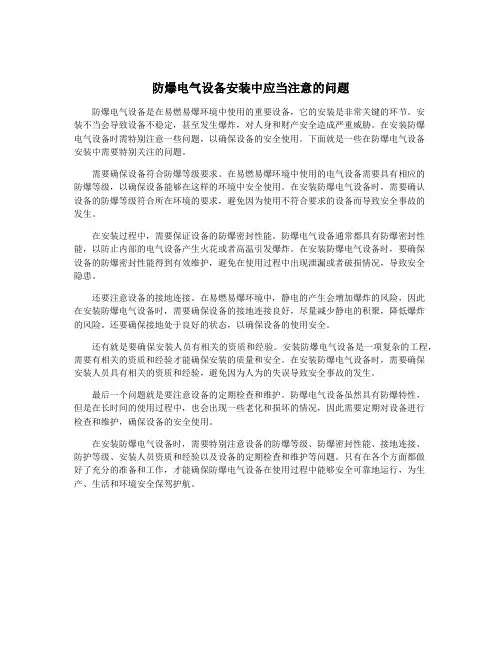

防爆电气设备安装中应当注意的问题
防爆电气设备安装中应当注意的问题防爆电气设备是在易燃易爆环境中使用的重要设备，它的安装是非常关键的环节。
安装不当会导致设备不稳定，甚至发生爆炸，对人身和财产安全造成严重威胁。
在安装防爆电气设备时需特别注意一些问题，以确保设备的安全使用。
下面就是一些在防爆电气设备安装中需要特别关注的问题。
需要确保设备符合防爆等级要求。
在易燃易爆环境中使用的电气设备需要具有相应的防爆等级，以确保设备能够在这样的环境中安全使用。
在安装防爆电气设备时，需要确认设备的防爆等级符合所在环境的要求，避免因为使用不符合要求的设备而导致安全事故的发生。
在安装过程中，需要保证设备的防爆密封性能。
防爆电气设备通常都具有防爆密封性能，以防止内部的电气设备产生火花或者高温引发爆炸。
在安装防爆电气设备时，要确保设备的防爆密封性能得到有效维护，避免在使用过程中出现泄漏或者破损情况，导致安全隐患。
还要注意设备的接地连接。
在易燃易爆环境中，静电的产生会增加爆炸的风险，因此在安装防爆电气设备时，需要确保设备的接地连接良好，尽量减少静电的积聚，降低爆炸的风险。
还要确保接地处于良好的状态，以确保设备的使用安全。
还有就是要确保安装人员有相关的资质和经验。
安装防爆电气设备是一项复杂的工程，需要有相关的资质和经验才能确保安装的质量和安全。
在安装防爆电气设备时，需要确保安装人员具有相关的资质和经验，避免因为人为的失误导致安全事故的发生。
最后一个问题就是要注意设备的定期检查和维护。
防爆电气设备虽然具有防爆特性，但是在长时间的使用过程中，也会出现一些老化和损坏的情况，因此需要定期对设备进行检查和维护，确保设备的安全使用。
在安装防爆电气设备时，需要特别注意设备的防爆等级、防爆密封性能、接地连接、防护等级、安装人员资质和经验以及设备的定期检查和维护等问题。
只有在各个方面都做好了充分的准备和工作，才能确保防爆电气设备在使用过程中能够安全可靠地运行，为生产、生活和环境安全保驾护航。
防爆配电箱安装的注意事项
防爆配电箱安装的注意事项防爆配电箱是一种广泛应用于石油、化工、船舶、煤矿、天然气等行业的紧要设备，其紧要作用是调配、掌控和保护电力系统。
由于这些行业的工作环境特别，很简单发生火灾和爆炸等不安全情况，因此在使用防爆配电箱时需要特别注意安装细节，以确保安全生产和人身安全。
在本篇文章中，我们将介绍防爆配电箱的安装注意事项。
选择合适的安装环境防爆配电箱的安装环境应当符合下面几个要求：•安装位置应当在通风、干燥、光线光亮的场所；•环境温度应当在—20℃～+40℃之间；•环境湿度不能超过90%，应当有防水、防潮措施；•环境内部不能有易燃易爆气体、蒸汽和粉尘等不安全物质。
在安装位置上，最好选用开阔的地面或平台。
假如安装在机房或某个固定位置，需要加装底座，使其与地面保持确定距离。
选择合适的电缆连接方式防爆配电箱的连接方式应当考虑以下几点：•电缆的长度和截面积要与设备需要的电能匹配；•电缆应当考虑到防腐、防水等要求；•假如电缆需要经过开关或障碍物时，需要实行管道或隧道等措施；•假如电缆通过机械接头进行连接时，需要考虑其耐压本领和合适的保护措施；•安装在地下或高空位置时，需要加添电缆支撑和保护措施。
合理布线和标识防爆配电箱允许进出线方向和数量不同。
在布线时，应当先依据室内的布置确定悬挂和支撑的方式，确定合理的布线次序。
此外，还应依照标准要求，正确设置标志，以便用户理解和维护。
常用的标识要求如下：•布线标志：应当标注每个进出线的电压、电流、相数，以及线的编号和颜色；•运行标志：需要标注开关位置、合闸位置、切断位置、分压位置等；•其他标志：依据需要，可以标注特别的工作位置、最大电流负荷、显现故障时的处理方法等。
细节操作须知除了上述三个方面的安装注意事项，还有一些细节操作须知，特别是对于防爆配电箱的操作人员来说，更显得尤为紧要。
这些操作包括：•安装过程中，需要严格依照操作规范进行，不要在配电箱内任意放置、堆放杂物，也不要将电缆悬挂在设备上方，以免发生安全事故；•事先要检查和测试设备，例如测量电缆的电阻，查看输电是否正常，确保每个接口连接良好。
爆炸性气体环境电气线路的设计和安装要求.doc
爆炸性气体环境电气线路的设计和安装要求
一、电气线路应在爆炸危险性较小的环境或远离释放源的地方敷设。
1.当易燃物质比空气重时，电气线路应在较高处敷设或直接埋地；架空敷设时宜采用电缆桥架：电缆沟敷设时沟内应充砂，并宜设置排水措施。
2.当易燃物质比空气轻时，电气线路宜在较低处敷设或电缆沟敷设。
3.电气线路宜在有爆炸危险的建、构筑物的墙外敷设。
二、敷设电气线路的沟道、电缆或钢管，所穿过的不同区域之间墙或楼板处的孔洞，应采用非燃性材料严密堵塞。
三、当电气线路沿输送易燃气体或液体的管道栈桥敷设时，应符合下列要求：
1.沿危险程度较低的管道一侧；
2.当易燃物质比空气重时，在管道上方；比空气轻时，在管道的下方。
四、敷设电气线路时宜避开可能受到机械损伤、振动、腐蚀以及可能受热的地方，不能避开时，应采取预防措施。
五、在爆炸性气体环境内，低压电力、照明线路用的绝缘导线和电缆的额定电压，必须不低于工作电压，且不应低于500V.
工作中性线的绝缘的额定电压应与相线电压相等，并应在同一护套或管子内敷设。
六、在1区内单相网络中的相线及中性线均应装设短路保护，并使用双极开关同时切断相线及中性线。
七、在1区内应采用铜芯电缆；在2区内宜采用铜芯电缆，当采用铝芯电缆时，与电气设备的连接应有可靠的铜－铝过渡接头等措施。
八、选用电缆时应考虑环境腐蚀、鼠类和白蚁危害以及周围环境温度及用电设备进线盒方式等因素。
在架空桥架敷设时宜采用阻燃电缆。
九、对3～10kv电缆线路，宜装设零序电流保护：在1区内保护装置宜动作于跳闸：在2区内宜作用于信号。
防爆配电箱的安装、维护和使用注意事项
防爆配电箱的安装、维护和使用注意事项防爆配电箱是一种具有防爆性能的配电箱，主要用于1区和2区的危险场所，以IIA、IIB类和IIC的爆炸性气体环境。
铝合金外壳一般采用压铸或焊接优质钢板，表面喷塑处理。
生产中一般采用复合式，内置各种防爆电器。
一、防爆配电箱安装注意事项1.防爆配电箱内的进线口和出线口应设在箱体底部，尽量不要设在箱体的顶部、侧面、背面或门上；进、出线应包好并分路成束，做好防水弯；线束不得与箱体进出口直接接触；进入开关箱的电源线，严禁用螺栓连接；移动配电箱和开关箱的进出线必须使用橡胶绝缘电缆。
2.防爆配电箱内的连接线应为绝缘线，接头不得松动，不得有外露带电部分；配电箱、开关箱内的工作零线应通过端子板连接，并与保护零线的端子板分开设置；金属箱体、配电箱、开关箱的金属电气安装板、箱内不应带电的电器金属底座和外壳必须用保护接零，保护零线应通过端子板连接。
3.防爆配电箱、开关箱应安装在通风、干燥、常温的地方。
严禁安装在气体、烟气、液体等危害严重的介质中，不得安装在易受冲击、振动、喷溅液体和热源烘烤的地方；配电箱、开关箱周围应有足够的空间和通道供两人同时工作，不得堆放妨碍操作和维修的物品，也不得有杂草、灌木等。
4.防爆配电箱应由铁板、铝壳、不锈钢板等材料制成，铝板的厚度应符合国家标准要求的厚度；配电箱内的电器应先安装在金属或非木质绝缘的电气安装板上，然后整体紧固在配电箱内；金属板和配电箱箱体应电气连接。
5.防爆配电箱和防爆照明配电箱应分开设置。
如果放在同一个配电箱内，电源线和照明线应分开设置。
6.施工现场的配电系统应分级，并设置总配电箱(或配电室)。
配电箱应设置在总配电箱下方，开关箱应设置在配电箱下方，电气设备应设置在开关箱下方。
7.配电箱、开关箱应安装牢固、直立，移动配电箱、开关箱应安装在牢固的支架上，固定配电箱、开关箱底部与地面之间的垂直距离应大于1.3m，小于1.5m活动配电箱、开关箱底部与地面的垂直距离应大于0.6m，小于1.5m所有配电箱、开关箱必须防雨防尘。
防爆配电箱安装位置及维护注意事项
防爆配电箱安装位置及维护注意事项防爆配电箱，可以隔离防爆箱内的可能存在的火花、电弧和危险高温同外界危险环境隔离开来，起到阻爆、隔爆、耐爆的作用。
一、安装位置1、尽可能安装在危险程度较低的地方，远离热源、潮湿、腐蚀或者外部撞击、震动。
如果是户外，要带防雨罩。
设计的时候，尽量采用下进下出线，以防止雨水、露水进入。
2、安装时候要放正，支架或者墙壁上要固定牢固。
防爆箱最好有独立的操作空间。
二、安装前检查事项：1、检查防爆配电箱的类型、级别、组别是否符合防爆现场环境，检查防爆合格证等证书，查看EX标志、铭牌防爆标志、防护等级、防腐等级、工作电压、额定电流、以及制造商信息等。
2、检查设备外壳不裂痕、损伤，注意保护好防爆结合面。
紧固螺栓是否齐全。
防爆结合面应当涂防锈油，保护结合面不生锈。
3、防爆箱内部线路排列整齐有序，接线端子不松动，配电线路在1区内严禁有中间接头，在2区内不应有中间接头。
三、安装维护注意事项：1、安装、维修前要先断电，不得带电安装。
2、紧固螺栓齐全且拧紧，确保密封的有效性。
3、弹簧垫圈齐全。
密封衬垫完好。
进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧，保证密封及电缆不得松动，一个孔密封一根线缆。
4、密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠。
5、维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂防锈油。
6、防爆配电箱在使用过程中要定期检查，以保证其良好运行。
电气设备的连接处宜根据不同情况选择不用的防爆挠性连接管。
7、接地标志及接地螺栓齐全，接地螺栓需接地。
8、非专业人员严禁开盖维修、检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爆炸性气体环境中
防爆配电箱安装11个注意事项防爆配电箱是一种具有防爆性能和配电功能的防爆产品，主要是使用在1区、2区危险场所的爆炸性气体环境或21区或22区的爆炸性粉尘环境。
使用在爆炸性气体环境中的防爆配电箱外壳材质一般采用铝合金、钢板、塑料材质，铸铝合金、钢板材质的外壳由电器腔和接线腔两部分组成，电器腔为隔爆结构，内装普通的断路器、指示灯等，接线腔体防爆型式为隔爆或增安结构，内装接线端子；塑料材质的防爆配电箱外壳防爆型式增安结构，内装断路器、指示灯、开关、接线端子等防爆Ex元件。
爆炸性气体环境中防爆配电箱安装的11个注意事项：
1.为了有效防止雨水进入箱体，防爆配电箱中的电缆进线口和出线口尽可能采用下进线，即在箱体的底部进出线。
当采用电缆布线，应确保一个引入口只进一根电缆，并且引入装置的型式与电缆型式相匹配，即非铠装电缆可采用密封圈式电缆引入装置，电缆外径与密封圈内径相匹配，确保电缆有效的压紧和引入口密封；铠装电缆采用具有压凯功能的电缆引入装置，并且保证铠装层有效的压紧，常见的有双密封电缆引入装置和填料的电缆引入装置。
•选用具有压铠功能的双密封圈式的引入装置，铠装层应被铠装端环压紧，电缆内护套的外径与前级密封圈的内径相匹配；电缆外护套的外径与后级密封圈的内径相匹配。
•选用具有压铠功能的填料式引入装置，铠装层应被铠装端环压紧，使用填料进行填充（例如，双组份防爆胶泥），填料时，电缆芯线应分开浇封，填料凝固后应不透水、不收缩、没有裂纹；安装的填料最小长度应为20mm,并保证沿密封填料长度20mm各点上至少有20%的横截面积被填充。
2. 防爆配电箱内部连接导线采用绝缘导线，其绝缘等级符合配电线路要求，导线采用线鼻子与接线端子、电气部件连接，接线应牢固、不松动，不存在导线中间接头、悬空接头等。
3. 防爆配电箱内的工作零线（N线）应通过接线端子板连接，应与保护零线接线（PE线）端子板分开设置。
4. 防爆配电箱金属箱体、金属电器安装板以及箱内的金属
部件应进行等电位连接。
5. 防爆配电箱应安装在危险区危险程度较低的地方，不应受气体腐蚀、撞击、振动、液体侵溅、热源烘烤等影响的场所;配电箱周围应有足够工作的空间和通道。
6. 防爆动力配电箱与防爆照明配电箱宜分别设置，若组合在同一配电箱内，动力和照明线应分路设置，施工现场的配电系统实行分级配置。
7. 防爆配电箱安装应牢固，其下底面与地面的垂直距离应大于1.3m，且小于1.5m;不具备防水功能的配电箱应加装防雨罩，若采用平面结构的配电箱，其与防雨罩之间距离大于10mm （存在ⅡA类爆炸性气体）或30mm（存在ⅡB类爆炸性气体）。
8. 防爆配电箱内的元器件、导线应安装整齐，排列有序，并且配电箱内无积尘、积水、杂物。
安装时，外壳不得变形或破损；应保护隔爆面不受到磕伤、划伤；紧固螺栓、平垫、弹垫不得丢失并拧紧；隔爆间隙符合标准规范要求；防护用密封垫（圈）不得变形、老化、破损。
9. 金属防爆配电箱应进行可靠的接地，当供电方式采用三相五线（TN-S），PE线与配电箱内接地连接，PE线横截面积，外接地采用黄绿导线与接地体构成等电位连接，其横截面积不小于4mm2；当供电方式采用三相三线（IT），外接地采用黄绿导线与接地体构成等电位连接，此时该连接件也用作保护接地连接，保护接地线的截面积见表1，至少为4mm2。
10.若供电方式采用三相五线（TN-S），当防爆配电箱在三相不平衡时，中性线N线会产生电压，选用的断路器应为4P,确保紧急切断时中性线N线也被断开。
11.非金属外壳配电箱采用铠装电缆布线时，应注意铠装层有效的接地。
•当供电系统采用三相三线（TT）时，铠装电缆引入装置的螺纹末端加装接地环，接地环与接地体之间采用截面积不小于
4mm2黄绿导线连接。
•当供电系统采用三相五线（TN-S）时，接地一种方式是铠装电缆引入装置的螺纹末端加装接地环，接地环与PE线之间采用截面积不小于4mm2黄绿导线连接；另一种方式是非金属外壳配电箱内部具有铠装电缆引入装置金属安装板，铠装电缆引入装置通过螺纹与金属安装板连接，金属安装板再与PE线连接。
