镀膜玻璃标准第2部分：低辐射镀膜玻璃GB/T 18915.2一2002前言GB/T 18915《镀膜玻璃》分为两部分：第1部分；阳光控制镀膜玻璃第2部分：低辐射镀膜玻璃本部分为GB/T 18915《镀膜玻璃》的第2部分。
本部分由原国家建筑材料工业局提出。
本部分由全国建筑用玻璃标准化技术委员会归口。
本部分负责起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。
本部分参加起草单位：中国南玻科技控股（集团）股份有限公司、广东金刚玻璃科技股份有限公司。
本部分起草人：韩松、杨建军、莫娇、吴洁、周安心、朱梅、庄大建、龙霖星。
1 范围GB/T 18915的本部分规定了低辐射镀膜玻璃的分类、要求、试验方法、检验规则及包装、标志、贮存和运输。
本部分适用于建筑用低辐射镀膜玻璃，其他方面使用的低辐射镀膜玻璃也可参照本部分。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定（GB/T 2680-1994,neq ISO 9050:1990)GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 6382. 1 平板玻璃集装器具架式集装器具及其试验方法GB/T 6382. 2 平板玻璃集装器具箱式集装器具及其试验方法GB/T 8170 数值修约规则GB 11614 浮法玻璃GB 17841-1999 幕墙用钢化玻璃与半钢化玻璃GB/T 18915. 1 镀膜玻璃第1部分阳光控制镀膜玻璃1C/T 513 平板玻璃木箱包装3 术语和定义下列术语和定义适用于GB/T 18915的本部分。

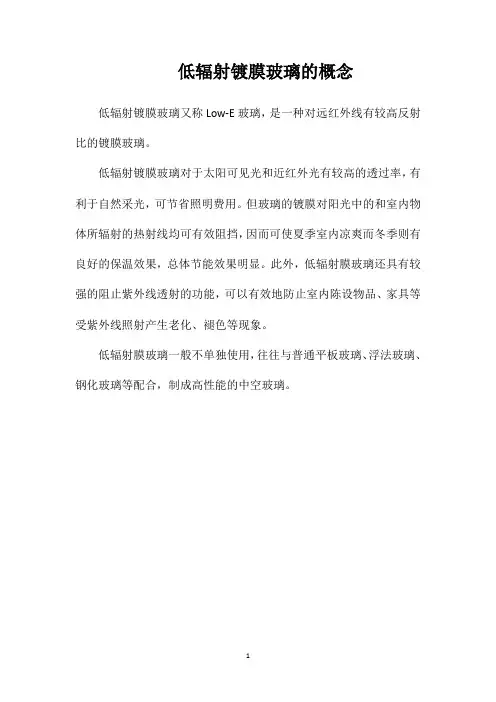

低辐射镀膜玻璃的概念
低辐射镀膜玻璃的概念
低辐射镀膜玻璃又称Low-E玻璃，是一种对远红外线有较高反射比的镀膜玻璃。
低辐射镀膜玻璃对于太阳可见光和近红外光有较高的透过率，有利于自然采光，可节省照明费用。
但玻璃的镀膜对阳光中的和室内物体所辐射的热射线均可有效阻挡，因而可使夏季室内凉爽而冬季则有良好的保温效果，总体节能效果明显。
此外，低辐射膜玻璃还具有较强的阻止紫外线透射的功能，可以有效地防止室内陈设物品、家具等受紫外线照射产生老化、褪色等现象。
低辐射膜玻璃一般不单独使用，往往与普通平板玻璃、浮法玻璃、钢化玻璃等配合，制成高性能的中空玻璃。
1。
low-e膜 辐射率 遮阳系数 关系
low-e膜辐射率遮阳系数关系
low-e膜指的是低辐射镀膜玻璃，其辐射率和遮阳系数都是评估玻璃性能的重要参数。
二者之间的关系如下：
low-e膜的遮阳系数Sc范围较广，可根据需要控制太阳能的透过量，以适应不同地区的需要。
遮阳系数越小，阻挡阳光热量向室内辐射的性能越好。
因此，可以根据不同地区的气候特点和对玻璃遮阳系数的要求，来调整low-e膜的位置。
low-e膜的辐射率E指的是膜层表面吸收外来能量的能力，它的数值越低，说明膜层的隔热性能越好。
low-e膜中含有银层，可以直接反射远红外热辐射，从而减少室内外能量的传递。
总之，low-e膜的辐射率和遮阳系数都能影响玻璃的传热性能和太阳能透过量，从而影响室内的温度和舒适度。
在选择low-e膜时，需要综合考虑这两个参数，以满足实际需求。
低辐射镀膜玻璃规格
低辐射镀膜玻璃规格
低辐射镀膜玻璃的规格主要根据其制造工艺和用途而有所不同。
以下是低辐射镀膜玻璃的几种规格：
1.常规规格：低辐射镀膜玻璃的常规规格为2440mm×3660mm，小尺寸为300mm×800mm。
厚度有3、4、5、6、8、10mm，其中常规厚度为5、6mm。
2.异形规格：低辐射镀膜玻璃还可以根据实际需求定制各种异形规格，如圆形、椭圆形、弧形等。
这些异形规格能够满足一些特殊建筑设计的需求。
除此之外，还有其他的尺寸可供选择。
由于不同的生产和制造工艺，低辐射镀膜玻璃的规格可能会有所不同。
因此，在实际应用中，需要根据具体需求和实际情况选择适合的规格。
三银玻璃参数
三银玻璃参数
三银玻璃是一种低辐射镀膜玻璃，具有较高的可见光透过率和较低的热辐射率。
以下是常见的三银玻璃参数：
1. 可见光透过率：一般为50%以上，有些产品可以达到70%
以上。
可见光透过率高，意味着室内采光好，视觉效果好。
2. 紅外透过率：通常在75%左右，也有些产品可以达到更高
的透过率。
高红外透过率意味着室内不容易受到紫外线辐射。
3. 紫外透过率：一般在10%以下，有些产品可以降低到1%以下。
高紫外透过率意味着室内采光可以减少室内紫外线对物品和人体的伤害。
4. 热辐射率：一般在10%左右，有些产品可以降低到8%以下。
较低的热辐射率意味着室内的热量不容易散失，有助于保持室内的温暖。
5. 可见光折射率：一般在1.5左右。
可见光折射率高意味着光
线经过玻璃时不易发生折射，保证室内外视觉一致性。
6. 厚度：一般为5mm、6mm等，根据具体需求可以定制。
7. 颜色：大多数三银玻璃呈现淡蓝色，但也可以根据需要定制不同的颜色。
需要注意的是，不同厂家生产的三银玻璃参数可能会有所不同，具体的参数可以参考产品说明书或咨询相关厂家。

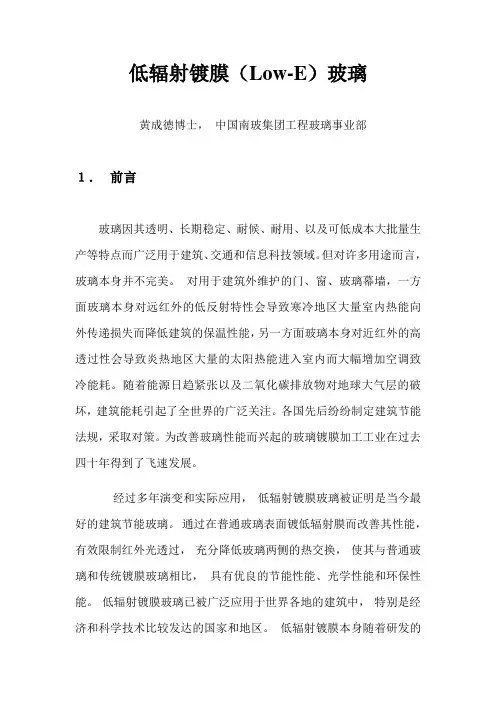

低辐射(Low-E)镀膜玻璃
低辐射镀膜（Low-E）玻璃黄成德博士，中国南玻集团工程玻璃事业部１．前言玻璃因其透明、长期稳定、耐候、耐用、以及可低成本大批量生产等特点而广泛用于建筑、交通和信息科技领域。
但对许多用途而言，玻璃本身并不完美。
对用于建筑外维护的门、窗、玻璃幕墙，一方面玻璃本身对远红外的低反射特性会导致寒冷地区大量室内热能向外传递损失而降低建筑的保温性能，另一方面玻璃本身对近红外的高透过性会导致炎热地区大量的太阳热能进入室内而大幅增加空调致冷能耗。
随着能源日趋紧张以及二氧化碳排放物对地球大气层的破坏，建筑能耗引起了全世界的广泛关注。
各国先后纷纷制定建筑节能法规，采取对策。
为改善玻璃性能而兴起的玻璃镀膜加工工业在过去四十年得到了飞速发展。
经过多年演变和实际应用，低辐射镀膜玻璃被证明是当今最好的建筑节能玻璃。
通过在普通玻璃表面镀低辐射膜而改善其性能，有效限制红外光透过，充分降低玻璃两侧的热交换，使其与普通玻璃和传统镀膜玻璃相比，具有优良的节能性能、光学性能和环保性能。
低辐射镀膜玻璃已被广泛应用于世界各地的建筑中，特别是经济和科学技术比较发达的国家和地区。
低辐射镀膜本身随着研发的深入也在进行着更新换代，不仅满足建筑设计潮流审美的需要，而且节能性也得到进一步提高。
２．国外低辐射镀膜玻璃的发展简史四十年前，用于建筑的镀膜玻璃得不到专业设计人员的考虑，因处于廉价能源时代，没有市场驱动力，玻璃镀膜工艺和设备也有待开发。
1965年以后，大板面玻璃镀膜加工因新工艺和新设备的出现逐步得到了发展。
Libby Owens Ford(LOF)建起了第一条大规模真空镀膜生产线。
之前，建筑玻璃的镀膜要么采用需要将玻璃基片加热的气相沉积法，该法会引起玻璃变形，要么采用化学沉积法，该法生产的膜层均匀性差，耐久性也不好。
LOF创新的立式电子束气化镀膜机可大批量半连续化生产大至3×3.6m的镀膜玻璃。
该设备一直运作至1980年代初，直到生产成本更低的新工艺出现。
低辐射(LOW
低辐射（LOW-E）镀膜玻璃低辐射镀膜玻璃也称Low-E玻璃，是在优质浮法玻璃表面，用真空磁控溅射的方法，镀数层低辐射材料及其它金属化合物薄膜而形成。
所谓"低辐射"是因为此镀膜层具有极低的表面辐射率而得名。
（因为物体的远红外辐射率=吸收率，透过率+吸收率+反射率=1，透过率=0，所以辐射率+反射率=1。
因LOW-E膜的辐射率极低，故其反射率极高。
）低辐射镀膜玻璃具有以下特点：极低的表面辐射率（E￡0.15）,极高的远红外（热辐射）反射率。
即可阻挡玻璃吸热升温后以辐射形式从膜面向外散热，也可直接反射远红外热辐射。
LOW-E膜的以上两个特性与中空玻璃对热的对流传导的阻隔作用相配合，便构成了U值极低的LOW-E中空玻璃（参见LOW-E中空玻璃性能表）。
它可阻隔热量从热的一端向冷的一端传递。
即冬季阻挡室内的热量泻向室外，夏季阻挡室外热辐射进入室内。
对阳光中的红外热辐射部分有较高的反射率，对可见光部分则有较高的透过率。
与热反射镀膜玻璃相比，当两者具有相同遮阳作用时（SC相等），LOW-E玻璃可获得较高的可见光透过率和较低的反射率，可避免室内白天无谓的人工照明和室外所谓的"光污染"。
换句话说，当两者可见光透过率相等时，LOW-E玻璃比热反射镀膜玻璃有更好的遮阳效果（SC低30%左右）。
通过对膜层的适当调整，可制做出分别适用于北方寒冷地区或南方温热地区、或具有不同颜色或及具有不同光学参数的多种类型的LOW-E玻璃。
适用于北方地区使用的LOW-E玻璃具有较高的阳光透过率,为的是在冬季白天让更多的阳光直接进入室内。
同时，它仍具有很低的表面辐射率和极高的远红外反射率，LOW-E中空玻璃因而也仍具有很低的U值，无论白天和夜晚，都会阻止室内热量泻向室外。
适用于南方地区使用的LOW-E玻璃具有较多的阳光遮挡效果（以遮阳系数SC表示）。
与热反射镀膜玻璃一样，LOW-E玻璃的阳光遮挡效果也有多种选择，而且在同样可见光透过率情况下，它比热反射镀膜玻璃多阻隔太阳热辐射30%以上。
低辐射镀膜玻璃
低辐射镀膜玻璃
低辐射镀膜玻璃是一种使用特殊的薄膜涂层技术在玻璃表面涂层一层特殊的多层金属薄膜，以降低玻璃对热辐射和紫外线的透射，从而达到隔热、隔紫外线的效果。
低辐射镀膜玻璃的主要特点包括以下几点：
1. 高效隔热：低辐射镀膜玻璃能够阻挡室内热量向外散发，减少冬季室内空调供热能力的损失，提高室内的节能效果。
2. 优秀的隔热性能：低辐射镀膜玻璃能够阻挡室外的热辐射传入室内，降低夏季室内温度的升高，减少室内空调的用能，提高室内的舒适度。
3. 高效隔紫外线：低辐射镀膜玻璃能够有效过滤掉大部分紫外线，减少紫外线对家具、地板、窗帘等物体的损坏，延长物体的使用寿命。
4. 保持良好的透光性：低辐射镀膜玻璃不会对室内的透光性造成明显影响，保持良好的采光效果。
5. 抗粉化和抗氧化：低辐射镀膜玻璃表面涂层采用耐磨损材料制成，具有较强的耐磨性、抗粉化性和抗氧化性，保持较长时间的使用寿命。
低辐射镀膜玻璃广泛应用于建筑和汽车领域，可以提高建筑物
的能源效率，降低空调的能耗，同时也可以保护车内的乘客免受紫外线的伤害。
