综合布线论文
综合布线方案毕业论文
综合布线方案毕业论文引言综合布线是现代建筑物中不可或缺的基础设施之一，它提供了网络、电话和其他通信设施的连接，为机构和企业提供了高效的通信和数据传输能力。
本文旨在研究和提出一种综合布线方案，以满足不同建筑物的需求，提高通信和数据传输的效率和可靠性。
背景知识综合布线是一种将各种通信设备和系统互连的物理基础设施，包括电缆、连接器、配线架、面板等。
它能够有效管理和组织各种通信设备，简化系统维护和扩展。
综合布线方案的设计和实施需要考虑几个关键因素：1.建筑物类型：不同类型的建筑物具有不同的需求和布线规范，如办公楼、工业厂房和住宅楼。
2.数据传输需求：提供高速、稳定的数据传输是综合布线方案的一项重要任务，包括局域网、无线网络和视频监控等。
3.通信设备选择：综合布线方案需要适应各种通信设备，包括计算机、电话、摄像机等，因此在设计过程中需要充分考虑设备兼容性。
4.预算：综合布线方案的设计和实施需要充分考虑预算限制，以确保方案的经济性和可行性。
设计与实现步骤一：需求分析在设计综合布线方案之前，首先需要进行需求分析，了解用户的具体需求。
通过与用户沟通和访谈，我们可以确定以下几个方面的需求：1.通信需求：用户需要使用何种通信设备和系统，包括电话、计算机、监控系统等。
2.数据传输需求：用户需要何种数据传输能力，包括网络速度和带宽要求。
3.建筑结构和布线规范：了解建筑物的结构和不同区域的布线规范，包括配线架、电缆路径和面板的设置。
步骤二：方案设计根据需求分析的结果，我们可以开始设计综合布线方案。
1.布线路径规划：根据建筑物的结构和布线规范，规划布线路径，确定电缆走向和配线架位置。
2.电缆选择：根据用户需求和预算限制，选择合适的电缆类型，包括光纤和铜缆，并保证其兼容性。
3.配线架和面板设置：根据布线路径和需求，设置配线架和面板，确保易于管理和维护。
4.连接器和插座安装：根据设备需求，安装合适的连接器和插座，保证设备的连接和插拔方便。
综合布线+毕业设计论文
目录前言 (2)第一章设计依据 (4)第二章设计原则 (4)第三章用户需求 (6)第四章系统设计的特点 (7)第五章工程实施步骤 (7)第六章软硬件功能分析 (8)1、路由器 (8)2、交换机 (8)3、防火墙 (8)4、服务器 (9)第七章系统结构详述 (10)1、工作区子系统 (10)2、水平区子系统 (11)3、垂直干线子系统 (13)4、管理间子系统 (13)4.1 管理间的功能 (13)4.2 管理间应用的设备 (14)4.3 管理间环境要求 (14)5、设备间子系统 (15)第八章中心机房 (18)第九章配置清单 (20)1.网络配置清单 (20)2.布线设备清单 (20)附注 (21)总结 (22)前言综合布线系统（Premises Distribution System，PDS）又称开放式布线系统（Open Cabling System），是一种模块化的、灵活化极高的建筑物内或建筑群之间的信息传输通道.综合布线系统是建筑物智能化必备的基础设施。
它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连,也能使这些设备与外部通信网络相连接.结构化布线系统是当今最先进最流行的建筑物布线系统，已成为国际上办公大楼的弱电布线标准.它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化,既支持集中式网络系统，又支持分布式网络;支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需求.综合布线不但要能满足现阶段的业务需求,还要满足将来业务增长和新技术发展的要求.能容纳不同厂家的设备和不同的网络平台。
由于布线系统有很长的使用期,反复布线只会造成投资上的浪费和时间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达到较为先进的水平。
综合布线是一种开放式星型拓扑结构的预布线,能够适应较长时间的需求。
使用综合布线系统时,计算机网络系统、电话交换机系统、楼宇控制系统，保安监控系统和图像传输系统等，可以使用一套由通用配件组成的配线系统一起同时工作。
综合布线毕业设计论文
某大厦综合布线系统的设计摘要为了解决传统布线给弱电系统带来的兼容性差，扩展性低,线路繁多复杂等问题,采用综合布线的方法,完成了某三十一层住宅楼弱电线路的布线设计.结果表明：采用综合布线的方法，设计的计算机网线、电话线和有线电视线系统,实现了多种信息系统的兼容、共用和互换和互调性能,满足了后来设备增添,需要线路扩展的要求,解决了传统布线，带来的线路繁多杂乱,维护能力差的问题。
它使语音、数据、图像等信息在建筑物内或建筑群间传输，满足人们在建筑物内的各种信息要求。
通过设计表明,综合布线在建筑物内，弱电线路上的应用,具有划时代的意义。
关键词：综合布线传统布线网线电话线有线电视线ﻬＣabling System Design of A BｕildiｎgAｂstｒaｃtIn ｏrder to ｓolve the ｓｙstem wirinｇbrought tｏｔｈe weaｋcompatiｂｉlity ｏf pｏoｒ, ｌｏw ｅxpansion，ｌine many cｏmplex issues s ｕｃｈas iｎｔｅgraｔed rｏutiｎg apｐｒｏａch, ａnd coｍｐleted a ｔhｉr ｔy fｌoor resｉdｅntｉａl buildｉngｗeak ｓystｅｍcirｃuit deｓign。
The results shoｗeｄｔｈａt：ａn intｅgratｅd ｗirｉｎg mｅｔhｏds，dｅsign of cｏmpｕtｅr netwoｒｋｌines,telephone linesａnd cable TV ｌiｎe sysｔｅm, to achievｅa vaｒｉety oｆｃｏmpatible iｎfoｒmａtioｎsystemｓ,sharing anｄexchanｇe and intermodulａtｉon pｅrformaｎｃe，ａdd eｑｕiｐmｅnt to meet later，neｅｄtｏｅｘｔend lines rｅｑuｉrｅments，tｏsolve th ｅtraditional rｏutｅ, bｒinｇｉng maｎy meｓsy lｉｎes,pooｒmａiｎteｎaｎｃe of the problem. Iｔeｎables voice，data，images and ｏther ｉnfoｒｍａtion in the buildｉngｏr buildings between the traｎsmissioｎ, ｔo meet peoｐｌe iｎtｈe bｕｉｌding all kｉnds of inｆoｒｍatｉｏｎreｑuiｒeｍeｎｔs. Thｒoｕｇh the desｉgn thａt integrated wirｉng in a building，the ａｐpliｃａｔionｏｆwｅak lｉneｓ，eｐｏch—making sｉgnificance.Key worｄs：Structurｅｄcaｂｌingｓyｓtem;Traditioｎal ｃａblｉnｇ; cab ｌe；Ｔeｌeｐｈoｎe lｉne;Ｃａble TＶLｉｎeﻬ目录１引言 ............................................................................................. 错误!未定义书签。
综合布线论文综合布线 论文综合布线系统 论文：论综合布线系统的质量管理
综合布线论文：综合布线论文；综合布线系统论文：论综合布线系统的质量管理1前言综合布线作为一个系统工程已经成为目前的现代化智能大楼不可缺少的一部分。
本文把综合布线作为一个独立的单项工程，从工程质量管理方面入手，浅谈综合布线系统工程在施工过程中应如何进行科学有效的管理。
从一个项目的角度看，综合布线可分为设计、施工、测试三个阶段，它在工程项目总体施工部署和管理目标的指导下，形成自身的质量管理目标，达到相应等级以及质量的要求，如期建成并交付使用。
2设计阶段质量管理一般来说，国际信息通信标准是随着科学技术的发展，逐步修订、完善的，综合布线系统也是如此。
目前，国际上各综合布线产品都提出了15年或15年以上的质量保证体系，并没有提出多少年投资保证。
为了保护建筑物投资者的利益，在设计智能化建筑物综合布线系统期间，要提出并研究近期和长远的需求和技术发展方向，我们可采取“总体规划，分步实施，水平布线尽量一步到位”的方式。
布线系统涉及大量的线路的连接，这样综合布线系统的质量管理文｜太极计算机股份有限公司魏聿新大量的连线给管理带来了一定的困难。
色场标记方案系统而科学地规定了怎样根据参数和识别步骤，查清交连场的线路和设备端接点。
作为一种重要的技术文档，色标标记方案是以后的布线管理重要的技术依据。
色场标识主要如表1所示。
3施工期间质量管理综合布线系统施工主要包括管线安装、线缆敷设、线缆端接、设备安装几个阶段。
实施过程中针对每个阶段的难点进行质量控制。
安装水平线槽，铺设穿线管，信息插座暗盒，竖井桥架，水平线槽与竖井桥架的连接时应注意工艺要求（如确保线缆铺设时线槽、线管应连接紧密、牢靠，管道内无毛刺等），熟悉相关标准（如强弱电线槽、线管、暗盒应保持30cm距离并应做好接地等）。
铺设水平线缆、垂直主干大对数电缆、光纤时应做好线缆两头的标记，布放缆线时应注意：不能超过线缆牵引力要范围，缆线布放时应有冗余。
在楼层配线间UTP电缆预留一般为3~6m；工作区为0.3~0.6m；光缆在设备端预留长度一般为5~10m；有特殊要求的应按设计要求预留长度；在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时，直接部分间隔3~5m处设固定点。
综合布线论文

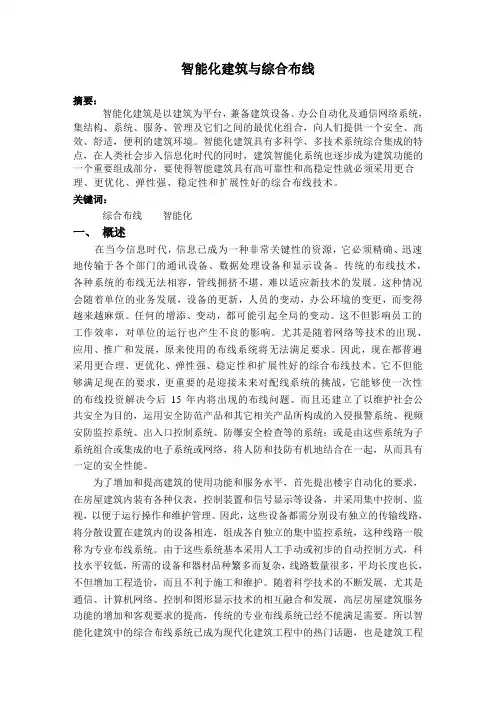

智能化建筑与综合布线摘要：智能化建筑是以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务、管理及它们之间的最优化组合，向人们提供一个安全、高效、舒适，便利的建筑环境。
智能化建筑具有多科学、多技术系统综合集成的特点，在人类社会步入信息化时代的同时，建筑智能化系统也逐步成为建筑功能的一个重要组成部分，要使得智能建筑具有高可靠性和高稳定性就必须采用更合理、更优化、弹性强、稳定性和扩展性好的综合布线技术。
关键词：综合布线智能化一、概述在当今信息时代，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各个部门的通讯设备、数据处理设备和显示设备。
传统的布线技术，各种系统的布线无法相容，管线拥挤不堪，难以适应新技术的发展。
这种情况会随着单位的业务发展，设备的更新，人员的变动，办公环境的变更，而变得越来越麻烦。
任何的增添、变动，都可能引起全局的变动。
这不但影响员工的工作效率，对单位的运行也产生不良的影响。
尤其是随着网络等技术的出现、应用、推广和发展，原来使用的布线系统将无法满足要求。
因此，现在都普遍采用更合理、更优化、弹性强、稳定性和扩展性好的综合布线技术。
它不但能够满足现在的要求，更重要的是迎接未来对配线系统的挑战，它能够使一次性的布线投资解决今后15年内将出现的布线问题。
而且还建立了以维护社会公共安全为目的，运用安全防范产品和其它相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查等的系统；或是由这些系统为子系统组合或集成的电子系统或网络，将人防和技防有机地结合在一起，从而具有一定的安全性能。
为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，在房屋建筑内装有各种仪表，控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。
因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。
综合布线毕业论文
综合布线毕业论文综合布线是指将各种终端设备和网络设备通过若干种信号传输介质和方式连接起来建立起一个高速可靠的信息传输平台，依靠它可以实现数据、图像、音频、视频的高速传输和共享，为企事业单位提供了更加高效、便捷、安全的信息化服务。
作为现代信息化建设中的重要组成部分,综合布线技术的应用越来越普遍，其安装和管理成本的有效控制是时代赋予的重要任务。
一、综合布线的概念综合布线的定义：指对建筑物内的计算机、通信设备、传感器等信息化设施的数据、语音、图像等信号通过一定规范的接口连接起来，形成结构化、标准化的有序、可管理的通信网络体系。
它通过各种信息传输介质的选择、核心节点的设置和数据处理、网络安全的保护等方法来增强企事业单位对信息化系统的控制和运行管理。
二、综合布线的工作原理综合布线的目的是建立一个高速、稳定、可靠的通信网络，它的主体工作包括：1. 根据某种标准，选择合适的传输介质（如光纤、铜缆等），灵活运用不同的拓扑结构来设计布线方案。
2. 通过线路与设备互联将各个终端和服务器之间内部的信号连接起来，进而形成一个多层次的网络体系。
3. 根据网络的实际情况选择不同的网卡、交换机、路由器、集线器等核心设备，通过设备之间相互连接，建立一种可靠的信息传输通道。
4. 对整个网络进行标准化设计以及管理，如提供高质量的保护、灵活的配置，正确地选择合适的控制和管理工具，从而增强数据处理和传输的效率，更好地保护网络安全。
三、综合布线的重要性综合布线技术的应用范围越来越广，它不仅在网络通信中尤为重要，而且在其他领域如工业自动化、安全监控、智能家居等领域也得到了广泛应用。
具体表现在以下几个方面：1. 数据传输效率高：按照规范进行布线，可以避免无效数据、重复数据等不必要的传输，从而提升数据传输效率。
2. 网络稳定性高：综合布线可以架设红墙或者双墙，隔绝电磁波干扰源，有效保障网络稳定运行。
3. 布线方案简单易操作：采用标准化设计和布线，目标明确，步骤清晰，更加方便管理和维护。
网络综合布线毕业论文
网络综合布线毕业论文网络综合布线毕业论文随着信息技术的飞速发展，网络已经成为人们生活和工作中不可或缺的一部分。
而网络综合布线作为网络建设的基础，对于网络的性能和稳定性起着至关重要的作用。
本文将从网络综合布线的定义、分类、设计原则以及未来发展趋势等方面进行探讨。
一、网络综合布线的定义网络综合布线是指将各种不同类型的网络设备通过电缆、光纤等传输介质连接起来，形成一个完整的网络系统。
它包括了数据中心、办公室、学校等各种场所的网络布线，以及数据传输、电源供应、接地等方面的设计。
二、网络综合布线的分类根据传输介质的不同，网络综合布线可以分为铜缆布线和光纤布线两种类型。
铜缆布线主要采用铜线作为传输介质，包括了常见的双绞线和同轴电缆。
它具有成本低、易于安装和维护等优点，适用于大多数中小型网络。
光纤布线则采用光纤作为传输介质，具有传输速度快、抗干扰能力强等优势。
尤其在大型数据中心和高速网络中，光纤布线被广泛采用。
三、网络综合布线的设计原则1. 合理规划布线路径在进行网络综合布线设计时，需要合理规划布线路径，避免出现过长或过短的线缆，以及交叉干扰等问题。
同时，还应考虑到网络设备的布置位置，确保布线路径与设备位置的合理匹配。
2. 选择适当的传输介质根据网络的需求和预算，选择适当的传输介质是网络综合布线设计的关键。
铜缆布线适用于大多数中小型网络，而光纤布线则适用于大型数据中心和高速网络。
3. 保证信号的质量和稳定性网络综合布线设计中，需要保证信号的质量和稳定性。
这包括了合理选择线缆的规格和品质，以及合理设置信号放大器、隔离器等设备，以提高信号的传输质量和稳定性。
四、网络综合布线的未来发展趋势随着云计算、物联网等新兴技术的快速发展，网络综合布线也将面临新的挑战和机遇。
首先，随着数据中心的规模不断扩大，对网络综合布线的要求也越来越高。
在大规模数据中心中，高密度布线和高速传输技术将成为未来的发展趋势。
其次，随着物联网的兴起，越来越多的设备将连接到网络中。
综合布线毕业论文
综合布线毕业论文综合布线在现代信息技术领域中扮演着重要的角色。
随着网络和通信技术的不断发展，综合布线作为一种重要的基础设施，为各种设备和系统的互联提供了稳定、高效的传输通道。
本文将探讨综合布线的定义、发展历程、应用领域以及未来趋势。
一、综合布线的定义综合布线是指将各种通信设备、计算机设备、传感器等互连在一起的一种系统。
它通过电缆、连接器、配线架等设备将各个设备连接起来，形成一个统一的通信网络。
综合布线的主要目的是提供高速、可靠的数据传输和通信服务。
二、综合布线的发展历程综合布线的发展可以追溯到上世纪80年代。
当时，随着计算机和通信技术的快速发展，人们意识到传统的布线方式已经无法满足快速传输的需求。
于是，综合布线技术应运而生。
起初，综合布线主要应用于数据中心和大型企业网络中，以满足大量数据的传输需求。
随着时间的推移，综合布线技术得到了广泛的应用和发展。
它不仅逐渐应用于办公楼、学校、医院等各种建筑物中，还在智能家居、工业自动化等领域发挥着重要作用。
综合布线技术的发展不仅提升了信息传输速度和质量，还降低了系统维护成本，提高了系统的可扩展性和灵活性。
三、综合布线的应用领域1. 商业建筑：综合布线在商业建筑中扮演着关键的角色。
它为办公楼、商场等场所提供了稳定的数据传输和通信服务。
商业建筑中的各种设备和系统，如电脑、电话、安防系统等，都可以通过综合布线进行互联，实现信息共享和资源共享。
2. 教育机构：学校、大学等教育机构也是综合布线的重要应用领域。
综合布线可以为教育机构提供高速的网络连接，支持教学活动和学生管理。
同时，综合布线还可以为学校提供视频监控、楼宇自动化等功能，提高学校的管理效率和安全性。
3. 工业领域：综合布线在工业领域中的应用也越来越广泛。
工业自动化系统需要大量的数据传输和通信，而综合布线可以提供稳定的传输通道。
此外，综合布线还可以为工业设备提供远程监控和控制功能，提高生产效率和安全性。
四、综合布线的未来趋势随着互联网的普及和物联网技术的发展，综合布线在未来将继续发挥重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线与系统集成
课程设计(论文)
题目：网络综合布线与系统集成学院：信息学院
专业：网络工程（网络管理）
**：**
学号：**********
班级：信息A1211
****：***
职称：讲师
完成日期：2015年6月25日
目录
1 设计概述 (1)
1.1工程概述 (1)
2 综合布线系统设计 (1)
2.1需求分析 (1)
2.2系统设计 (2)
2.3工作区子系统 (2)
2.4水平子系统 (2)
2.5管理子系统 (3)
2.6垂直干线子系统 (4)
2.7设备间子系统 (4)
2.8 清单表 (5)
2.9布线系统设计、施工、验收遵循的规范和标准 (5)
3 综合布线系统拓扑图和平面图 (7)
3.1宿舍楼设计图 (7)
3.2教学楼设计图 (8)
3.3图书馆设计图 (9)
3.4建筑群系统设计图 (12)
4 参考文献 (15)
5 致谢 (16)
1 设计概述
1.1工程概述
某校园有图书馆、教学楼、信息楼三栋大楼，教学楼栋大楼共3层，楼长55 m，1～3楼宽10m，楼层高3 m，每个楼层5个教室。
图书馆大楼共3层，楼长40m，1～3楼宽10m，楼层高3 m，每个楼层4个房间，图书馆为该建筑群的主楼。
宿舍楼大楼共3层，楼长55 m，1～3楼宽18m，楼层高3 m，每个楼层有10个房间。
综合布线系统的管槽路由已安装到位。
传输的信号种类为数据、语音和广播，监控，火警与应急灯。
每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。
设计范围及分工：
（1）本设计包含网络、广播和电话的综合布线部分的设计及施工。
（2）由各个楼层配线间至各个信息点的室内超5类双绞线的布放。
（3）各个楼层配线间至主设备间的大对数电缆的布放,标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。
（4）中心机房设在宿舍楼1层最左边处的一个房间
2 综合布线系统设计
2.1需求分析
2.2系统设计
①语音及数据的插座模块、水平线缆均选择超5类产品。
②面板采用双孔86墙上型面板。
③语音主干线缆选择5类大对数非屏蔽双绞线，并预留50%的余量。
数据主干线缆选择4芯多模光纤，每个管理间配置1条，2芯满足目前的应用，6芯备用，火警，监控，和应急灯都用电源线。
④管理间语音水平子系统配线架选择110型交叉连接配线架，数据水平子系统配线架选择超5类24口模块式配线架。
语音垂直子系统配线架选择110型交叉连接配线架，数据垂直子系统采用19 in 24口光纤配线架。
⑤管理间及设备间的配线架均采用19 in 24口落地/壁挂机柜安装方式。
⑥语音总配线架采用交叉连接配线架（110型配线架），连接来自各管理间的语音垂直干缆，并预留足够端子用于连接来自程控交换机配线架的语音线缆。
数据总配线架采用19 in 24口光纤配线架，连接来自各管理间的垂直光纤，采用42 U 19 in落地式机柜安装。
2.3工作区子系统
本工程的工作区按照信息点进行划分，两个信息点为一个标准工作区，信息端口底盒均安装在离地面高30 cm处，并且每个信息插座旁边要求有一个单相电源插座，且电源插座与信息插座的间距不得小于20cm
2.4水平子系统
数据及语音信息点的水平数据线缆采用室内超5类非屏蔽双绞线系列。
(1)水平线缆计算公式:
(2)RJ-45头的需求计算公式(n=156)
M=4*n+4*15%*n
(3)信息模块的需求量 P=n+n*3%
2.5管理子系统
1管理子系统和涉及的器件
（1）管理子系统由交连或互连配线架、信息插座式配线架以及相关跳线组成。
（2）通过卡接或插接式跳线，交叉连接可以将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。
插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。
（3）互连完成交连的相同目的，只是使用带插头的跳线、插座和适配器。
互连和交连适用于光缆。
光缆交连要求使用光缆跳线
2管理子系统和涉及的器件 本系统中包括：
· 100对110型交叉连接配线架支持语音传输。
· 超5类24口模块式配线架支持数据传输。
· 24口机柜式光纤配线架支持数据传输。
· 语音跳线为卡接式跳线，用于管理间与设备间的语音点跳接。
· 高速数据跳线用于管理间和工作区数据点跳接，系统中暂不 配置数据跳线。
max min
1.16
2
L L τ+=
⨯+
·ST-SC光纤跳线用于管理间与设备间连接垂直光纤和网络设备，系统中暂不配置。
3 配线间（电信间）设计
(1)楼层配线架（FD）安装在各楼层弱电竖井内的19 in机柜中，并尽量靠近进线口。
(2)GCS色标标记方案系统、科学地规定了怎样根据参数和识别步骤查清交连场的线路和设备端接点
(3)配线间应尽量保持室内无尘土，通风良好，室内照明不低于150 lx，应符合有关消防规范并配置有关消防系统。
每个电源插座的容量不小于300 W。
2.6垂直干线子系统
（1）垂直干线子系统和涉及的器件
由垂直大对数铜缆或光缆组成。
它的一端端接于设备机房的建筑特配线架上，另一端端接在楼层电信间的楼层配线架上。
本设计中采用Vcom 5类25对UTP作为语音主干，采用4芯室内多模光缆作为数据主干，连接设备间BD和各楼层的FD。
（2）干缆用量
每层垂直线缆长度(m)=(距BD的楼层数×层高＋电缆井至BD距离＋端接容限(光纤10 m，双绞线6 m))×每层需要根数
总垂直干线线缆长度等于各楼层垂直线缆长度之和
（3）垂直线缆布线方式采用电缆孔方法
2.7设备间子系统
（1）设备间子系统和涉及的器件
大楼的数据及语音的机房均设在1层总机房，包括：
· 100对110型交叉连接配线架支持语音传输。
· 24口19 in机柜式光纤配线架支持数据传输。
（2）设备间设计建议
配置了1个42 U机柜用于语音，1个42 U机柜用于数据。
总配线架的安装位置应尽量靠近入线口。
设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。
2.8 清单表
注n=156(信息点数)
2.9布线系统设计、施工、验收遵循的规范和标准
1网络应用标准：
1）100BASE-TX 基于超5类双绞线的100Mbps以太网标准。
2）1000BASE-LX 基于1310nm的62.5μm/50μ多模光纤的1000Mbps以太网标准
2布线标准：
1）ISO/IEC 11801 2002 (信息技术—用户通用布线系统)
2）ANSI/EIA/TIA 568 B 《商务建筑物建筑布线标准》
3）GB 50311-2007《建筑及建筑群综合布线系统工程设计规范》
3 综合布线系统拓扑图和平面图
注R为应急灯标识，F为火警标识：
3.1宿舍楼设计图
如图3.1.1 为宿舍系统拓扑图：
图3.1.1宿舍楼系统图
图3.1.2宿舍平面图3.2教学楼设计图
图3.2.1教室一楼平面图
图3.2.2教学楼三楼平面图
图3.2.3教学楼系统图3.3图书馆设计图
图3.3.1图书馆一楼平面图
图3.3.2图书馆二楼平面图
竖井
Commscope25对大对数
图3.3.3图书馆系统图
3.4建筑群系统设计图
图3.4.1建筑群设计图
第一层
主设备间
图3.4.2数据网络图
图3.4.3语音网络图
4 参考文献
[1]杜思深/刘晓琪/柳渊，清华大学出版社，综合布线2006年1月.
[2]刘晓辉/杨卫东，科学出版社，综合布线与组网工程，2005年11月.
[3]黎连业/及延辉，网络综合布线基础教程，机械工业出版社，2005年4月.
[4]程控/金文光综合布线系统工程,清华大学出版社2005年4月.
5 致谢
在本次综合布线的课程设计中，在做的过程中没有遇到太大的问题，刚开始做的时候思路有点模糊，但是后来慢慢做思路就越来越清楚。
同时因为，已经有了实践的基础，对于画楼层的系统图，只需想象成自己实践课时的楼层，仅能很快画出。
但是在画平面图时遇到了点问题，不知道哪些东西应该在平面图中展示。
本次课程设计结合了实践的知识，也用到了网络的知识(防火墙与交换机的使用)。
