超声成像的特点(精)
2.脏器运动的变化规律 由于心脏、动脉、横隔和胎心等运动器官与超声发射源的距
离不断地变化，其反射信号则有规律的位移，因而可在示 波屏上显示；又由于其反射信号在频率上出现频移，又可 用多普勒诊断仪监听或显示。
职业教育现代宠物技术教学资源库
二、动物组织器官的声学特征
3.脏器功能的变化规律 利用动物体内各种脏器生理功能的变化规律及对比扫查的方
法，判定其功能状态。如排尿前、后测定膀胱内的尿量， 以判定有无尿液的潴留等。
职业教育现代宠物技术教学资源库
二、动物组织器官的声学特征
4.吸收衰减规律 动物体内各种生理和病理的实质性组织，对超声的吸收系数
不同。 组织对超声的吸收衰减一般是癌性组织＞脂肪组织＞正常组
织。因此，在正常灵敏度时，病变的组织可出现波的衰减 ，癌性组织可表现为衰减暗区。
职业教育现代宠物技术教学资源库
B超应用基础
超声成像的特点
职业教育现代宠物技术教学资源库
超声成像的特点
B型超声诊断法是将回声信号以光点明暗，即灰阶的形式显 示出来。光点的强弱反映回声界面反射和衰减超声的强弱。这 些光点、光线和光面构成了被扫查部位二维断层图像或切面图 像，这种图像称为声像图。
职业教育现代宠物技术教学资源库
一、B超成像的基本原理
ห้องสมุดไป่ตู้
职业教育现代宠物技术教学资源库
二、动物组织器官的声学特征
1.不同组织结构的反射规律
组织器官
实质性组织
超声波反射规律
出现多个高低不等的反射波或实质性暗区
液性组织
“平段”或液性暗区
含气性组织 强烈的饱和回波（递次衰减）或逐次衰减变化 光团
职业教育现代宠物技术教学资源库
二、动物组织器官的声学特征
医学影像学中的常用成像技术与临床应用
医学影像学中的常用成像技术与临床应用在医学影像学领域中，成像技术的快速发展和不断创新为临床医生提供了更加准确和全面的影像信息，有助于疾病的早期诊断和治疗。
本文将介绍医学影像学中的一些常用成像技术，并探讨它们在临床中的应用。
一、X射线成像技术X射线成像技术是医学影像学中最早应用的成像技术之一。
通过向人体部位传输X射线，再利用影像设备接受和记录透射射线，从而生成影像。
X射线成像技术广泛应用于骨骼系统的诊断，如骨折、骨质疏松等疾病的检测。
此外，X射线还可用于肺部、胸腔及腹部等部位的影像检查。
二、计算机断层扫描（CT）成像技术计算机断层扫描（CT）成像技术是一种通过旋转式X射线扫描来生成横断面图像的影像技术。
相比于常规X射线成像，CT成像技术具有更高的分辨率和更多的灰度信息，能够提供更加精细的图像。
CT广泛应用于颅脑、胸腔、腹部等部位疾病的检查，尤其在检测肿瘤、卒中和急腹症等方面具有重要作用。
三、磁共振成像（MRI）技术磁共振成像（MRI）技术是一种利用强磁场和无线电波进行成像的技术。
它能够提供更加详细和清晰的软组织影像，对于骨骼及软组织疾病的诊断具有较高的准确性。
MRI广泛应用于脑、脊柱、关节和盆腔等部位的疾病检查，对于肿瘤、多发性硬化症等病变的早期诊断尤为重要。
四、超声成像技术超声成像技术是一种通过利用超声波反射原理来生成影像的成像技术。
它具有无创、无放射线的特点，广泛应用于妇产科、心血管、肝脏和肾脏等部位的检查。
超声成像技术在孕妇产前检查和婴儿筛查方面有着不可替代的作用。
五、核医学成像技术核医学成像技术是一种利用放射性同位素进行成像的技术。
它通过给患者体内注射放射性药物，再利用探测器接受放射性同位素的辐射，从而生成影像。
核医学成像技术广泛应用于心脏、肺部、骨骼和甲状腺等疾病的检查，对于肿瘤的早期诊断和疗效评估具有重要意义。
六、血管造影技术血管造影技术是一种通过在血管内注射造影剂，并利用成像设备观察造影剂在血管系统中的分布情况的技术。

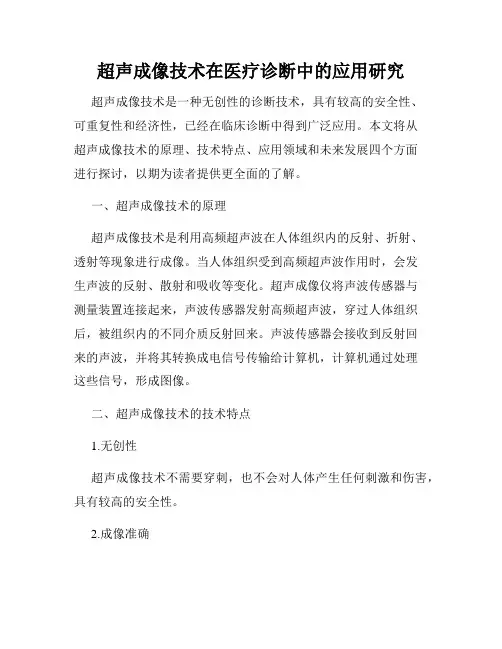

超声成像技术在医疗诊断中的应用研究
超声成像技术在医疗诊断中的应用研究超声成像技术是一种无创性的诊断技术，具有较高的安全性、可重复性和经济性，已经在临床诊断中得到广泛应用。
本文将从超声成像技术的原理、技术特点、应用领域和未来发展四个方面进行探讨，以期为读者提供更全面的了解。
一、超声成像技术的原理超声成像技术是利用高频超声波在人体组织内的反射、折射、透射等现象进行成像。
当人体组织受到高频超声波作用时，会发生声波的反射、散射和吸收等变化。
超声成像仪将声波传感器与测量装置连接起来，声波传感器发射高频超声波，穿过人体组织后，被组织内的不同介质反射回来。
声波传感器会接收到反射回来的声波，并将其转换成电信号传输给计算机，计算机通过处理这些信号，形成图像。
二、超声成像技术的技术特点1.无创性超声成像技术不需要穿刺，也不会对人体产生任何刺激和伤害，具有较高的安全性。
2.成像准确超声成像技术的分辨率高，可以对人体各种组织进行精细的成像，利于诊断和治疗。
3.操作简单超声成像技术的操作简单，不需要特别的训练和技能，医护人员可以轻松进行患者检查。
4.经济实用超声成像技术所需设备简单，成本低，因此价格比其他成像技术低，对患者更加经济实用。
三、超声成像技术的应用领域1.妇产科超声成像技术在妇产科诊断中具有重要的应用价值。
可以对孕妇的胎儿进行检测，了解胎儿的生长和发育状况，同时可以对子宫、卵巢等器官进行检查。
2.心血管疾病超声成像技术在心血管疾病诊断中也得到了广泛应用。
可以对心脏、动脉、静脉等器官进行检查，了解疾病的情况，同时可以为治疗和手术提供重要的参考。
3.消化道疾病超声成像技术在消化道疾病的筛查和诊断中也具有重要的作用。
可以检测胃、肝、胰、胆等器官的情况，同时可以发现一些消化道疾病的早期症状，为治疗提供有效的参考。
4.泌尿系统疾病超声成像技术在泌尿系统疾病的筛查和诊断中同样具有重要的作用。
可以检查肾、输尿管、膀胱等器官的情况，发现早期病变，对治疗和手术提供重要的依据。
(完整版)彩色多普勒超声成像原理
特点： ➢ 彩色亮度表示多普勒信号能量的大小
急诊ICU超声应用范围
➢ 灵敏度高，能显示极小血管的血流
➢ 血流信号的显示不包含血流方向信息
彩色多普勒和能量多普勒的区别
美国急诊医师协会推荐
脉冲多普勒（PW）
PW型：采用单个换能器以很短的脉冲期发射超声波，以频谱的方式显 示多普勒频移，具有距离选通能力，可以检测来自不同深度的血流。
• 90°——血流不能显示 • 流速过高，超过了Nyquist极限——出现彩色型号混叠
取样框
取样框：显示血流的范围区域，取样框越大，帧率越低。
彩色增益
增益（Gain）：彩色血流的强度。
增益过小
增益适中
增益过大
频谱增益
增益（Gain） ：频谱的强度，用于调节频谱亮度。
增益过小
增益适中
增益过大
彩色壁滤波
掌握真相 无线精彩
THANK YOU.
彩色多普勒超声成像原理
阮文宇
彩色多普勒血流成像
C型：彩色多普勒血流成像，将彩色 血流的显示叠加在二维黑白图像上。 临床上可以同时得到组织解剖结构和 血流运动信息。
特点 ➢ 以色彩饱和度的不同显示血流速度大小 ➢ 以色彩的颜色显示血流速度方向
彩色多普勒血流成像
临床指标
时间分辨率—帧频 灵敏度—低速血管、小血管成像 速度分辨率—高、低速血流同时显示 空间分辨率—充盈不溢出 均匀性—图像色彩均匀
表浅器官
-检测其正常血流及异常血流，如肿瘤的新生血管的血流
腹部及盆腔器官
-与表浅器官相同
外周血管
-检测动脉血流：有无管腔狭窄，闭塞，血栓，动脉瘤形成 -检测静脉有无血栓形成，静脉瓣功能不全 -检测有无动静脉痿
超声,CT,MRI,PET,SPECT,医学影像调研综述
医学影像调研综述目前，主流的医学影像的成像仪器主要有超声，X 线，CT ，MRI ，PET 等。
它们的成像原理和成像特点也各不相同，所以它们的主要用途也不同。
（一）超声超声波是一种频率高于20000赫兹的声波，它方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远，可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。
在医学、军事、工业、农业上有很多的应用。
超声波因其频率下限大约等于人的听觉上限而得名。
基本原理：超声波是由机械振动引起的波动通过介质传播后而产生的。
超声利用其在人体组织中的反射、折射、衍射与散射等性质测定出各组织界面的位置，反映出组织的一维信息。
尽管超声在人体各组织中的传播速度不同，但这种差异的范围只有百分之五，因此可认为超声在人体软组织中的传播速度皆为1500米/秒。
回波大小与界面处组织声阻抗或密度有关，界面一定则反射的超声波大小一定，可以根据回波强弱判定界面处的参数。
利用反射波的幅度反映反射波的强度以获取该介质的密度。
利用回波信号距发射脉冲时间与超声波速相乘后可得到反射界面与探头的距离。
由此二者构建出图像。
结构框图：各部分功能：1、振荡器：即同步脉冲发生器。
产生控制系统工作的同步脉冲。
2、发射器：产生高压振荡脉冲，激励超声换能器。
3、换能器：电---声换能，发射超声；声---电换能，接收回波。
4、回波信息处理系统：对回波信号进行各种信号处理。
包括：放大，衰减补偿，动态压缩，滤波，检波等。
5、显示器/记录器：显示回波信号，必要时记录信号。
6、扫描发生器：输出扫描信号给显示器。
（二）X 射线X 射线是波长介于紫外线和γ射线间的电磁辐射。
X 射线是一种波长很短的电磁辐射，其波长约为0.01~10nm 之间。
X 射线具有很高的 穿透本领，能透过许多对可见光不透明的物质，如墨纸、木料等。
这种肉眼看不见的射线可以使很多固体材料发生可见的荧光，使照相底片感光以及空气电离等效应。
基本原理：X 射线应用于医学诊断，主要依据X 射线的穿透作用、差别吸收、感光作用和荧光作用。
医学影像技术成像特点及临床应用
医学影像技术成像特点及临床应用医学影像技术是现代医学领域中的重要组成部分，通过不同的成像技术可以获取人体内部结构和功能信息，为疾病的诊断、治疗和随访提供帮助。
常见的医学影像技术包括X线摄影、计算机断层扫描（CT）、核磁共振成像（MRI）、超声声像图（US）和正电子发射计算机断层扫描（PET-CT）等。
下面将详细介绍各项技术的成像特点及临床应用。
1.X线摄影X线摄影是一种最早应用的医学影像技术，其原理是通过X射线的透射和吸收来显现人体内部结构。
X线摄影具有图像清晰、便于观察病变、成本低廉等优点，被广泛应用于骨骼和胸部等部位的疾病诊断。
例如，骨折、肺部炎症和肿瘤等病变可以通过X线摄影快速诊断。
2.计算机断层扫描（CT）CT技术将X射线与计算机技术结合，可以生成高分辨率的体积图像。
CT扫描以其图像分辨率高、成像速度快等特点，在疾病诊断和治疗方面有广泛的应用。
CT扫描可用于检查各种器官的病变，如肺部肿瘤、脑部出血、腹部脏器疾病等。
此外，CT扫描在引导介入放射治疗和手术规划中也发挥着重要作用。
3.核磁共振成像（MRI）MRI技术是通过磁共振现象和射频脉冲作用于人体水分子，生成图像。
MRI成像具有无辐射、多参数、高对比度等特点，对软组织结构成像效果更好，适用于检查神经系统、骨骼关节、心血管系统等。
MRI常用于检查脑部肿瘤、脊柱病变、乳腺疾病等疾病的诊断和定位。
4.超声声像图（US）超声声像图利用超声波在组织中的传播和反射来生成图像。
超声成像具有无辐射、实时性强、无创伤等优点，适用于对胎儿、肝脏、肾脏等器官的检查。
超声常用于孕产妇的孕检、肝脏肿瘤的检测和引导穿刺、心脏超声检查等。
5.正电子发射计算机断层扫描（PET-CT）PET-CT技术结合了正电子发射断层扫描（PET）和计算机断层扫描（CT），可以同时提供代谢和解剖信息。
PET-CT成像可以检测肿瘤代谢活性、评估神经系统功能、评估心脏血流灌注等。
在肿瘤学方面，PET-CT 广泛应用于肿瘤诊断、术前定位、放疗后效果评价等。
超声成像实验报告
超声成像实验报告引言：超声成像（Ultrasound Imaging）是一种利用超声波对人体进行影像诊断的非侵入性技术。
它透过人体组织产生的超声波回波，利用电子设备将其转换为图像，帮助医生了解病变的情况。
本次实验旨在通过超声成像设备，并使用不同参数对模型进行成像，探究超声成像技术的原理和应用。
一、实验介绍与原理本次实验使用的超声成像设备采用了二维平面成像技术，其中包括超声发射和接收的传感器、电子控制系统以及显示系统。
超声波的频率通常在2-18 MHz之间，比一般听力范围高很多。
当超声波穿过人体组织时，会与不同组织的密度变化引起反射或传导，形成回波信号。
利用传感器接收这些回波信号，并通过电子控制系统进行信号处理和成像，最终在显示系统上呈现出二维图像。
二、实验步骤与结果首先，我们将超声成像设备的传感器放置在一个模型上，该模型模拟了人体腹部的组织结构。
然后，我们调节超声波的频率、发射功率和扫描速度等参数，观察并记录得到的图像。
在实验过程中，我们发现不同频率的超声波对图像的分辨率和穿透深度有所影响。
较高的频率可以获得更好的分辨率，但对深层组织的穿透性较差；较低的频率可以提高穿透深度，但图像分辨率相对较低。
通过调节频率，我们可以根据具体需要，选择最适合的超声波参数。
此外，我们还尝试了不同发射功率下的成像效果。
较高的发射功率可以增强回波信号的强度，但也容易导致图像中的伪影。
在实验中，我们发现适度的发射功率可以获得较好的成像效果，即兼顾回波信号的质量和图像的准确性。
最后，我们对扫描速度进行了调整。
较快的扫描速度可以快速生成图像，但也容易导致图像的模糊。
相反，较慢的扫描速度可以获得较清晰的图像，但成像时间较长。
我们需要根据具体情况，权衡速度和图像质量之间的关系。
结论：本次实验通过超声成像设备的应用，我们深入了解了超声成像技术的原理和应用。
我们发现不同参数对超声成像的影响，并根据实际需求进行调整，以获得最佳的成像效果。
基于卷积神经网络的超声成像系统图像质量提升
基于卷积神经网络的超声成像系统图像质量提升一、超声成像系统概述超声成像系统是一种利用超声波在人体内部反射和散射的特性，通过计算机处理生成图像的医学成像技术。
它具有无创、实时、安全和成本效益高的特点，广泛应用于临床诊断和治疗监测。
超声成像系统的核心部件包括超声探头、信号处理单元和图像显示设备。
超声探头负责发射和接收超声波，信号处理单元负责对接收的信号进行处理，图像显示设备则将处理后的信号转化为可视化的图像。
1.1 超声成像系统的工作原理超声成像系统通过探头发射高频超声波脉冲，当这些脉冲在人体组织中传播时，会遇到不同的界面并产生反射和散射。
反射回来的超声波被探头接收，并转换成电信号。
这些电信号随后被信号处理单元放大、滤波和数字化，最终通过特定的算法重建出图像。
1.2 超声成像系统的应用场景超声成像系统在医学领域的应用非常广泛，包括但不限于以下场景：- 产科：用于观察胎儿的发育情况，评估胎儿的健康状况。
- 心血管：用于检查心脏结构和功能，评估血流情况。
- 腹部：用于检查肝脏、胆囊、胰腺、肾脏等腹部器官的形态和功能。
- 肌肉骨骼：用于评估肌肉、肌腱、韧带和关节的状况。
二、超声成像系统图像质量的挑战尽管超声成像系统具有许多优点，但其图像质量仍然面临一些挑战。
这些挑战主要包括图像的对比度、分辨率、噪声和伪影等方面。
2.1 图像对比度问题超声成像系统的图像对比度是指图像中不同组织之间亮度的差异。
对比度不足会导致图像中的组织边界不清晰，影响诊断的准确性。
2.2 图像分辨率问题分辨率是指成像系统能够区分相邻两点的最小距离。
超声成像系统的分辨率受限于探头的性能和信号处理技术，低分辨率可能导致微小病变的漏诊。
2.3 图像噪声问题图像噪声是指图像中随机出现的亮度波动，它会影响图像的清晰度和诊断的准确性。
超声成像系统在处理微弱信号时容易产生噪声。
2.4 图像伪影问题伪影是指在超声图像中出现的非组织结构的图像特征，它们可能由探头的移动、患者体位的变化或组织内部的反射和散射引起。
第四章 超声成像(第一节至第四节)
半间距飞跃组合扫描示意图
二、B型超声成像中的电子扫描
(6)1/4间距扫描
¼间距扫描示意图
二、B型超声成像中的电子扫描
2.相控阵扇形性扫描
利用线(或面)阵式换能器阵元发射时有一定的相位延迟，
使合成声束的轴线与线阵平面中心线有一夹角，随夹角的 变化可实现扇形扫描。
d：晶片中心距离； t：延迟时间； ：合成声束偏转角度
二、B型超声成像中的电子扫描
1.电子线性扫描 以电子开关或全数字化系统控制由若干个晶片并联
起来组成的探头阵元组顺序发射来实现。
(1)常规扫描 n个阵元构成阵元组 m个阵元构成线阵 (m一n＋1)条扫描线组 成一帧线性扫描图像
常规扫描示意图(m=5)
二、B型超声成像中的电子扫描
(2)隔行扫描 防止前一次回波对后一次扫描干扰 相邻阵元组错开两个阵元 第一声束是1、2、……n
PRF 2 f d max
(4)脉冲重复频率对血流测量的限制
2 vcos 由 fd f0 c
得
vmax Rmax
c2 8 f 0 cos
四、B超图像及质量评价
4.时间分辨力
单位时间成像的幅数，即帧频，表示时间分辨力 帧频越高，获取图像的时间越短，即成像速度越快， 其时间分辨力越高 时间分辨力的极限
c N RF 2
多声束技术可突破上式的极限
合理选择R、F和N
四、B超图像及质量评价
5.清晰均匀性 (1)对比清晰度
显示相似振幅、不同灰阶细微差别回声的能力 低对比度条件下、鉴别软组织和细微结构的能力 (2)图像均匀性 整个显示画面的均匀程度
识别方法：侧动探头、加压探测
四、B超图像及质量评价
3)旁瓣伪像 旁瓣和主瓣同时检测物体，两者回声重复造成
医学超声的特点及设备分类I
第1节医学超声的特点及设备分类医学超声学是一门将声学中的超声（ultrasound）学与医学应用结合起来形成的边缘科学，也是生物医学工程学中重要的组成部分。
振动与波的理论是它的理论基础。
医学超声学包括医学超声物理和医学超声工程两个方面，医学超声物理研究超声波在生物组织中的传播特性和规律；医学超声工程则是根据生物组织中超声传播的规律设计制造而用于医学诊断和治疗的设备。
超声医学影像仪器涉及到微电子技术、计算机技术、信息处理技术、声学技术及材料科学，是多学科边缘交叉的结晶，是理工医相互合作与相互渗透的结果。
迄今超声成像与X-CT、ECT及MRI已被公认为当代四大医学成像技术。
一、医学超声发展简史19世纪末至20世纪初，压电效应和逆压电效应相继被发现，由此揭开了超声技术发展的新篇章。
1912年，英国的Titanic号客轮在北美海岸附近航行时与冰山相撞而沉没，使数千名乘客随之丧生，酿成了震撼世界的大惨案。
1914～1918年第一次世界大战期间，法国舰队屡遭德国潜艇攻击而损失惨重。
这一件件历史事件驱使一些科学家开始致力于研究水下探测与定位技术。
1917年，法国科学家保罗·朗之万首次使用了主要由石英晶体制成的超声换能器，并发明了声纳（sound navigation and ranging，简称SONAR），即声探测与定位技术被成功地用于探测水下潜艇。
20世纪30年代，超声用于医学治疗和工业金属探伤，从而使超声治疗在医学超声中最先获得发展。
1942年，Dussik和Fircstone首先把工业超声探伤原理用于医学诊断。
用连续超声波诊断颅脑疾病。
1946年Fircstone等研究应用反射波方法进行医学超声诊断，提出了A型超声诊断技术原理。
1949年召开的第一次国际超声医学会议促进了医学超声的发展。
1958年，Hertz等首先用脉冲回声法诊断心脏疾病。
开始出现“M型超声心动图”，同时开始了B型两维成像原理的探索。
超声波成像技术在材料分析中的应用
超声波成像技术在材料分析中的应用一、引言超声波成像技术（Ultrasonic Imaging）是一种无损检测技术，具有诸如快速、无破坏、高分辨率等特点，广泛应用于航空、化工、医疗和材料科学等领域。
这篇文章主要关注超声波成像技术在材料分析方面的具体应用。
二、超声波成像原理超声波是声波的一种，其频率一般在1MHz-100MHz之间。
超声波成像技术是基于声传播和反射原理进行的。
当超声波通过材料时，会发生折射、折射、散射等现象，并且被材料内部的缺陷、裂纹、孔洞等反射或吸收，形成回波信号。
接收器接收这些回波信号并转化为电信号，通过信号处理后就可以得到图片或数据。
三、在材料中的应用1. 无损检测在材料领域，超声波成像技术主要用于无损检测（Non-Destructive Testing，NDT）。
无损检测技术可以检测出材料内部的缺陷或裂纹等问题，而不破坏或影响材料的性质和特性。
超声波成像技术可以在不同材料中检测出各种缺陷，包括孔洞、裂纹、分层、疲劳断裂等。
与其他无损检测技术相比，超声波成像技术具有快速、无损、高分辨、无辐射、易于实现自动化等优点。
2. 材料探伤超声波成像技术还可以用于材料探伤。
材料探伤是指利用各种物理手段，如超声波、X光、射线、电磁波等，对工业产品进行检测。
在材料探伤过程中，超声波成像技术可以检测出材料中的缺陷和裂纹，例如金属、玻璃、复合材料等等。
3. 声学成像超声波成像技术还可以用于材料声学成像。
材料声学成像技术是一种通过声波在材料中的传播来探测材料内部结构和性质的技术。
在声学成像中，超声波成像技术可实现对材料中精细结构的成像。
同时，还可以结合其他技术如CT等进行更深层次的成像分析。
4. 超声波评估超声波成像技术也可以用于材料的评估。
根据超声波在材料中的传播特性，可以评估材料的各种性质，例如密度、弹性模量、压缩模量等。
超声波评估可以进一步帮助制造商和生产商选择最适合的材料，减少材料使用成本，提高生产效率。
