空压机结构及工作原理一、空压机结构空压机是一种将气体压缩为高压气体的设备。
它由以下几个主要部分组成：1. 压缩机：是空压机的核心部件，用于将气体压缩。
常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。
2. 电动机：用于提供压缩机的动力，将电能转化为机械能。
电动机的功率大小决定了空压机的压缩能力。
3. 冷却系统：用于冷却压缩机产生的热量，以保证空压机的正常运行。
常见的冷却方式包括风冷和水冷。
4. 控制系统：用于控制空压机的启停、压力调节和保护等功能。
控制系统通常包括压力开关、电气控制柜和自动化控制系统。
5. 滤清器：用于过滤空气中的杂质和水分，保证压缩空气的干净和纯净。
6. 油分离器：用于将压缩机产生的润滑油与压缩空气分离，防止油污染压缩空气。
二、空压机工作原理空压机的工作原理主要分为以下几个步骤：1. 吸气：压缩机的活塞或螺杆在工作过程中，通过向后移动，使气体进入压缩腔。
在这个过程中，气体被吸入并逐渐被压缩。
2. 压缩：当活塞或螺杆向前移动时，气体被压缩到较高的压力。
在这个过程中，气体的体积减小，压力逐渐增加。
3. 排气：当气体被压缩到目标压力后，压缩机的出气阀打开，将压缩气体排出。
在这个过程中，气体的压力保持稳定，体积继续减小。
4. 冷却：压缩过程中产生的热量会通过冷却系统散发出去，以保持空压机的正常运行温度。
5. 控制：空压机的控制系统会监测压缩空气的压力，并根据设定值进行调节。
当压力达到设定值时，空压机会自动停止工作；当压力低于设定值时，空压机会自动启动工作。
三、空压机应用领域空压机广泛应用于各个工业领域，包括制造业、建筑业、化工业等。
它们的主要应用包括：1. 空气动力工具：空压机可以为各种空气动力工具提供动力，如气动钉枪、气动扳手、气动喷枪等。
2. 工业生产：空压机可用于驱动各种气动设备，如气动输送系统、气动搬运设备等。
同时，它还可以为工业生产中的气体分离、干燥和净化等工艺提供支持。
空压机结构及工作原理
空压机结构及工作原理一、空压机的结构空压机是一种将气体压缩成高压气体的机械设备，一般由压缩机、电动机、冷却系统、控制系统和储气罐等组成。
1. 压缩机：是空压机的核心部件，主要由压缩室、气缸、活塞、曲轴、连杆和气阀等组成。
压缩机通过活塞的上下运动，将气体压缩成高压气体。
常见的压缩机类型有往复式压缩机和螺杆式压缩机。
2. 电动机：为空压机提供动力，驱动压缩机的运转。
电动机通常采用交流电动机或直流电动机，其功率大小根据压缩机的需求而定。
3. 冷却系统：用于降低压缩机的温度，保证其正常运行。
冷却系统一般由冷却器、冷却风扇和冷却剂组成。
冷却剂通过循环流动，吸收和带走压缩机产生的热量，保持压缩机的温度在可控范围内。
4. 控制系统：用于监控和控制空压机的运行状态。
控制系统一般包括压力传感器、温度传感器、电子控制器和安全保护装置等。
通过对压力、温度等参数的监测和控制，确保空压机的安全运行。
5. 储气罐：用于储存压缩机产生的高压气体，平衡气体的供需关系。
储气罐可以平稳地向用户提供稳定的气体流量，减少压缩机的启停次数，延长压缩机的使用寿命。
二、空压机的工作原理空压机的工作原理可以简单概括为：吸气、压缩、冷却和储气。
1. 吸气：空压机通过吸气阀将外部空气吸入压缩室。
在吸气过程中，空气经过滤清洁装置去除杂质和水分，以保证压缩机的正常运行。
2. 压缩：吸入的空气经过压缩机的压缩室，被活塞或螺杆压缩成高压气体。
在压缩过程中，空气的体积减小，密度增大，温度也相应升高。
3. 冷却：由于压缩过程会产生大量热量，为了保证压缩机的正常运行，需要进行冷却。
冷却系统通过冷却剂的循环流动，将压缩机产生的热量带走，使压缩机的温度保持在合理范围内。
4. 储气：压缩后的高压气体进入储气罐进行储存。
储气罐可以平衡气体的供需关系，保证向用户提供稳定的气体流量。
同时，储气罐还可以减少压缩机的启停次数，延长压缩机的使用寿命。
总结：空压机是一种将气体压缩成高压气体的机械设备。
空压机结构及工作原理
空压机结构及工作原理引言概述：空压机是一种用于将空气压缩成高压气体的设备，广泛应用于工业生产中的气动设备、气动工具等领域。
了解空压机的结构及工作原理对于正确使用和维护空压机至关重要。
本文将详细介绍空压机的结构及工作原理。
一、空压机的结构1.1 压缩机：压缩机是空压机的核心部件，负责将空气压缩成高压气体。
1.2 驱动装置：驱动装置通常为电动机或柴油机，提供动力驱动压缩机的运转。
1.3 冷却系统：空压机在运行过程中会产生大量热量，冷却系统用于降低机器的温度，保证其正常运行。
二、空压机的工作原理2.1 吸气阶段：在吸气阶段，压缩机的活塞向下运动，使气缸内的空气被吸入。
2.2 压缩阶段：在压缩阶段，压缩机的活塞向上运动，将吸入的空气压缩成高压气体。
2.3 排气阶段：在排气阶段，压缩机的活塞再次向下运动，将压缩好的高压气体排出。
三、空压机的分类3.1 压缩方式：根据压缩方式的不同，空压机可分为螺杆式空压机、活塞式空压机等。
3.2 动力来源：根据动力来源的不同，空压机可分为电动空压机、柴油空压机等。
3.3 应用领域：根据应用领域的不同，空压机可分为工业用空压机、家用空压机等。
四、空压机的维护保养4.1 定期更换滤芯：空压机的滤芯起着过滤空气的作用，定期更换滤芯可以确保空气质量。
4.2 清洁冷却系统：定期清洁冷却系统可以防止灰尘和杂质堵塞系统，保证空压机的正常运行。
4.3 润滑部件：空压机的活塞、轴承等部件需要定期添加润滑油，以减少磨损和摩擦。
五、空压机的应用领域5.1 工业生产：空压机广泛应用于工业生产中，如汽车制造、机械加工等领域。
5.2 气动设备：空压机可以为气动设备提供高压气体，如气动工具、气动机械等。
5.3 医疗设备：空压机还可以用于医疗设备，如呼吸机、牙科设备等。
结语：通过本文的介绍，我们可以了解到空压机的结构及工作原理，以及对空压机的维护保养和应用领域有了更深入的了解。
正确使用和维护空压机可以延长其使用寿命，提高工作效率，确保生产安全。
空压机工作原理及结构介绍
空压机工作原理及结构介绍一、工作原理：当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。
当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。
当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。
气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。
二、空压机的主要结构：1、压缩机构部分：由气缸、活塞、进排气阀等部件组成。
气缸体、气缸盖上各有四个气阀孔，两进两派。
2、传动机构部分：由皮带轮、曲轴、连杆、十字头等部分组成，通过传动机构将电动机传来的旋转运动变成往复直线运动。
3、密封部分：一、二级气缸密封各用一组填料组成，借助拉伸弹簧的预紧力和气体压力将密封圈和活塞杆抱合密封。
4、润滑系统部分：传动机构润滑系统包括油泵、过滤器、滤油器、压力表组成。
5、冷却部分：由冷却水管、中间冷却器、后冷却器组成。
冷却水由进水总管进入中间冷却器冷却，排出后冷却水分别进入一、二级气缸水腔内。
6、减荷阀和压力控制系统：减荷阀和压力控制系统控制压缩机排气压力在预先规定的范围内运转。
当储气罐中压力超过规定值时，压缩机就停止进气，使压缩机进入无负荷运转，以减少功率的消耗。
减荷阀为平衡式，借阀的启闭控制进气或停止进气，下部有一小活塞，小活塞腔与电磁阀、过虑减压阀连通，小活塞腔内为常压，当储气罐压力超过额定值时，压力控制系统动作(电磁阀进气接通)，气体进入小活塞腔，推动活塞上升压缩阀上之弹簧，将阀关闭，进气停止，当气压降低后压力控制系统动作（电磁阀进气断开），减荷阀自动打开，压缩机进入正常运转。
7、安全保护部分：分别有安全阀和电器保护组成。
安全阀是当排气压力超过规定值时自动打开将气体排出。
空压机结构及工作原理

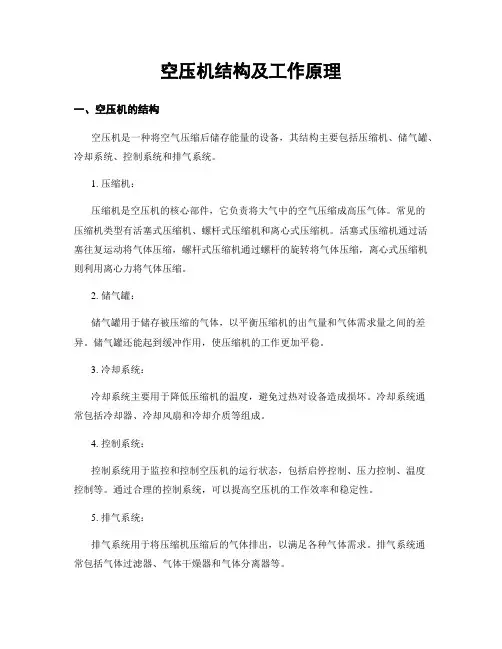

空压机结构及工作原理一、空压机的结构空压机是一种将空气压缩后储存能量的设备，其结构主要包括压缩机、储气罐、冷却系统、控制系统和排气系统。
1. 压缩机：压缩机是空压机的核心部件，它负责将大气中的空气压缩成高压气体。
常见的压缩机类型有活塞式压缩机、螺杆式压缩机和离心式压缩机。
活塞式压缩机通过活塞往复运动将气体压缩，螺杆式压缩机通过螺杆的旋转将气体压缩，离心式压缩机则利用离心力将气体压缩。
2. 储气罐：储气罐用于储存被压缩的气体，以平衡压缩机的出气量和气体需求量之间的差异。
储气罐还能起到缓冲作用，使压缩机的工作更加平稳。
3. 冷却系统：冷却系统主要用于降低压缩机的温度，避免过热对设备造成损坏。
冷却系统通常包括冷却器、冷却风扇和冷却介质等组成。
4. 控制系统：控制系统用于监控和控制空压机的运行状态，包括启停控制、压力控制、温度控制等。
通过合理的控制系统，可以提高空压机的工作效率和稳定性。
5. 排气系统：排气系统用于将压缩机压缩后的气体排出，以满足各种气体需求。
排气系统通常包括气体过滤器、气体干燥器和气体分离器等。
二、空压机的工作原理空压机的工作原理可以简单描述为：通过压缩机将大气中的空气压缩，使其体积减小，同时增加其压力，然后将压缩后的气体储存在储气罐中，待需要时再释放气体供应。
1. 压缩过程：压缩机通过活塞或螺杆的工作，将大气中的空气吸入压缩腔内，然后通过压缩腔的收缩，使气体体积减小，同时压力增加。
在压缩过程中，空气中的热量也会增加，需要通过冷却系统进行散热。
2. 储气过程：压缩机将压缩后的气体送入储气罐中，储气罐起到了平衡压缩机出气量和气体需求量的作用。
储气罐能够平稳地释放气体，以满足气体供应的需求。
3. 释放过程：当需要使用压缩空气时，空压机会根据系统的需求，启动控制系统，释放储气罐中的气体。
释放过程中，气体经过过滤和干燥处理，保证供应的气体干净和干燥。
4. 循环过程：空压机的工作是一个循环过程，通过不断地压缩、储气和释放，保证气体的持续供应。
空压机结构及工作原理
空压机结构及工作原理一、空压机结构空压机是一种将气体压缩为高压气体的设备，主要由压缩机、电动机、冷却系统、控制系统和储气罐等组成。
1. 压缩机：空压机的核心部件，负责将气体进行压缩。
常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
活塞式压缩机通过活塞在缸体内的上下运动来实现气体的压缩。
螺杆式压缩机则是通过两个螺杆的旋转来实现气体的压缩。
离心式压缩机则是通过高速旋转的离心轮将气体压缩。
2. 电动机：提供空压机的动力源，驱动压缩机进行工作。
根据压缩机的功率需求，选择合适的电动机。
3. 冷却系统：由冷却器和风扇组成，用于降低压缩机和压缩空气的温度。
冷却系统能有效地提高空压机的工作效率和寿命。
4. 控制系统：用于控制空压机的启停、压力调节和保护等功能。
常见的控制系统有电气控制系统和电子控制系统。
5. 储气罐：用于储存压缩空气，平衡压力波动，并提供稳定的气体供应。
储气罐的容量根据压缩机的输出需求来确定。
二、空压机工作原理空压机的工作原理可以简单分为两个步骤：吸气和压缩。
1. 吸气：空气通过吸气阀进入压缩机的气缸。
在活塞式压缩机中，活塞向下运动，气缸内的体积增大，气缸内的压力降低，从而使外部空气进入气缸。
在螺杆式压缩机和离心式压缩机中，空气通过进气口进入压缩机。
2. 压缩：在吸气完成后，压缩机开始工作，将空气进行压缩。
在活塞式压缩机中，活塞向上运动，气缸内的体积减小，气缸内的压力增加，从而使空气被压缩。
在螺杆式压缩机和离心式压缩机中，通过螺杆或离心轮的旋转，将空气逐渐压缩。
压缩后的气体经过冷却系统降温，然后进入储气罐储存。
当需要使用压缩空气时，储气罐会释放压缩空气，通过管道输送到需要的地方。
空压机的工作原理基于气体的压缩和释放，通过不同类型的压缩机实现气体的压缩。
冷却系统和储气罐则保证了空压机的稳定工作和持续供气。
以上就是空压机结构及工作原理的详细介绍。
空压机作为一种常用的工业设备，广泛应用于制造业、建筑业和能源行业等领域。
螺杆空压机的结构与工作原理
螺杆空压机的结构与工作原理螺杆空压机是一种常见的压缩空气设备，它的结构与工作原理是其能够高效稳定地产生压缩空气的关键。
本文将从结构和工作原理两个方面来详细介绍螺杆空压机。
一、螺杆空压机的结构螺杆空压机主要由压缩机部分和控制系统两部分组成。
1. 压缩机部分螺杆空压机的压缩机部分由主轴、动叶轮、固定叶轮和压缩腔体组成。
主轴是螺杆空压机的核心部件，通过电机带动主轴旋转。
动叶轮和固定叶轮分别安装在主轴上，它们之间的间隙非常小，形成压缩腔体。
当主轴旋转时，动叶轮和固定叶轮的齿槽相互啮合，将吸入的空气逐渐压缩，最终排出高压的压缩空气。
2. 控制系统螺杆空压机的控制系统主要由电气控制柜、压力传感器和温度传感器组成。
电气控制柜负责控制整个螺杆空压机的启停和运行状态。
压力传感器和温度传感器用于实时监测压缩空气的压力和温度，并通过反馈信号控制电气控制柜的运行。
二、螺杆空压机的工作原理螺杆空压机的工作原理基于螺杆的旋转和齿槽的啮合，通过连续的吸气、压缩和排气过程来产生压缩空气。
1. 吸气过程当螺杆空压机启动时，电机带动主轴开始旋转。
在旋转的同时，动叶轮和固定叶轮的齿槽相互啮合，形成一个吸气腔体。
吸气过程中，随着主轴的旋转，腔体体积逐渐增大，同时产生负压。
负压作用下，外部空气经过滤清器进入螺杆空压机，填满吸气腔体。
2. 压缩过程吸气过程结束后，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐啮合。
在啮合的过程中，腔体体积逐渐减小，压缩空气被逐渐压缩。
同时，随着腔体的体积减小，压缩空气的温度也逐渐升高。
最终，压缩空气被压缩至高压状态，准备进入排气过程。
3. 排气过程压缩过程结束后，压缩空气进入排气腔体。
在排气过程中，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐分离。
腔体体积逐渐增大，高压的压缩空气被逐渐释放，进入管道输送和储存。
三、螺杆空压机的优势相比于其他类型的空压机，螺杆空压机具有以下几个优势：1. 高效稳定：螺杆空压机采用了连续压缩的工作原理，能够稳定产生高压的压缩空气，满足工业生产的需求。
空压机结构及工作原理
空压机结构及工作原理一、空压机结构空压机是一种将气体（通常为空气）压缩为高压气体的设备，其结构主要由以下几个部分组成：1. 压缩机：压缩机是空压机的核心部件，负责将气体压缩到所需的压力。
常见的压缩机类型有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
2. 驱动装置：驱动装置用于提供能量，驱动压缩机进行工作。
常见的驱动装置有电动机、柴油发动机和涡轮机等。
3. 冷却系统：冷却系统用于降低压缩机的温度，确保其正常运行。
冷却系统通常包括冷却器、冷却风扇和冷却剂等。
4. 滤清系统：滤清系统用于去除气体中的杂质和油污，确保压缩气体的纯净度。
滤清系统包括油气分离器、过滤器和排污阀等。
5. 控制系统：控制系统用于监控和控制空压机的运行状态，包括压力开关、温度传感器和自动控制器等。
二、空压机工作原理空压机的工作原理基于气体的压缩过程，主要分为以下几个阶段：1. 吸气阶段：压缩机的活塞或螺杆在下行过程中，气体通过进气阀进入压缩腔体。
进气阀在活塞或螺杆上升时关闭，防止气体逆流。
2. 压缩阶段：活塞或螺杆在上行过程中，气体被压缩至所需的压力。
在活塞压缩机中，气体被活塞推向压缩腔体的顶部；在螺杆压缩机中，气体则被螺杆挤压至出口端。
3. 排气阶段：压缩腔体中的气体通过排气阀进入排气管道，排出机器。
排气阀在活塞或螺杆下行时打开，允许气体流出。
4. 冷却阶段：压缩过程中产生的热量通过冷却系统散发出去，确保压缩机的温度不过高。
5. 控制阶段：控制系统根据设定的压力和温度参数，监控和调节空压机的运行状态。
当压力达到设定值时，控制系统会自动停止或调整压缩机的工作。
三、空压机的应用领域空压机广泛应用于各个行业，主要用于以下几个方面：1. 工业制造：空压机被广泛用于工业制造过程中的气动工具、气动机械和气动控制系统等。
例如，空压机可以驱动气动钻、气动锤和气动螺丝刀等工具。
2. 建筑施工：在建筑施工过程中，空压机常用于供应压缩空气给混凝土喷射机、喷漆设备和气动起重机等。
