凸透镜的成像规律中考题汇编
第五章第3节：凸透镜的成像规律一、选择题1．（12南通）在“探究凸透镜成像规律”的实验中，点燃的蜡烛放在凸透镜前某位置处，在光屏上成一清晰的像。
现将蜡烛向远离透镜方向移动一段距离，移动光屏后，又在屏上成一清晰的像。
则A．像变小，像距变大B．像变大，像距变小C．像变大，像距变大D．像变小，像距变小2．（12常州）如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜30cm时，重新调节光屏的位置，清晰可得A．倒立缩小的实像 B．倒立等大的实像C．倒立放大的实像 D．正立放大的虚像第2题（12常州）图第3题（12镇江）图3．（12镇江）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示．图线中A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A．蜡烛处于AB间某一位置时，成倒立缩小的实像B．蜡烛处于BC间某一位置时，成倒立放大的实像C．将蜡烛从C移动到B的过程中，所成像逐渐增大D．将蜡烛从B移动到A的过程中，所成像逐渐减小4．（12宜昌）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜l0cm处时，移动光屏，在光屏上将看到A．倒立缩小的实像B．倒立放大的实像 C．正立放大的虚像D．无像5．（12恩施州）在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。
则在光屏上：A．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像 D．像距大于10cm小于20cm 6．（12荆门）在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像。
若保持凸透镜位置不变，将蜡烛和光屏的位置对调一下，则在光屏上A．无法成像B．呈现正立、放大的像C．呈现倒立、放大的像 D．呈现倒立、缩小的像7．（12龙东）小明在做“探究凸透镜成像规律”的实验时，所用凸透镜的焦距为15cm。
将蜡烛放在距离该透镜35cm处时，蜡烛在光屏上所成清晰的像是A B C D8．（12遵义）在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是A．像逐渐变小，像距逐渐变小B．像逐渐变小，像距逐渐变大C．像逐渐变大，像距逐渐变大D．像逐渐变大，像距逐渐变小9．（12自贡）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是A．6cm B．10cm C．16cm D．20cm 10．（12娄底）某物体放在凸透镜前15cm处时，在另一侧的光屏上得到了物体倒立、缩小的实像，则该凸透镜的焦距可能是A．20cm B．15cm C．10cm D．5cm 11．（12烟台）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是A ．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D．透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动12．（12天津，多项选择）如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座的a点，调节光屏上得到烛焰清晰缩小倒立的像，将蜡烛从a点滑到b点后，再移动光屏，屏上得到的清晰的像变小。
则（）A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距大于二倍焦距D．蜡烛在b点时，像距大于二倍焦距13．（12荆州）在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像，若保持凸透镜位置不变，将蜡烛和光屏的位置对调一下，则在光屏上A．无法成像 B．呈现正立、放大的像C．呈现倒立、放大的像 D．呈现倒立、缩小的像14．（12大庆）小宇在透明的玻璃板上用黑色笔画了个手表盘，如图甲所示。
把这个玻璃板放在透镜的左侧位置，并用平行光源对着玻璃板上的表盘照射，如图乙所示，移动光屏直到在屏上成清晰像为止，此时表盘在光屏上所成的像是图丙中的15．（11宿迁）把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的虚像16．（11杭州）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是A．将凸透镜往上移 B．将光屏往下移C．将蜡烛往上移 D．将蜡烛往下移17．（11聊城）在“探究凸透镜成像规律”的实验中，蜡烛在跑凸透镜40cm时，在透镜的另一侧的光屏上得到清晰缩小的像。
若将蜡烛与光屏的位置对调，则所的像一定是A．放大的虚像B．放大的实像 C．缩小的虚像D．缩小的实像18．（11乌鲁木齐）一凸透镜焦距是20cm，蜡烛通过透镜成放大的像时，蜡烛与透镜间的距离不可能是A．15cm B．25cm C．35cm D．45cm 19．（11丹东）（多选题）关于凸透镜成像的特点，下列说法正确的是A．缩小的都是实像，放大的都是虚像 B．成实像时，物距变小，像距变大C．焦点是成放大和缩小像的分界点 D．实像都是倒立的，虚像都是正立的20．（11河北）让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图所示)，小明用此透镜做“探究透镜成像规律”的实验。
下列说法不正确的是A．当物体距透镜5cm时，成正立的像B．当物体距透镜15cm时，成倒立、放大的实像C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜21．（11天津）某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表，其中正确的是A．实验1 B．实验2 C．实验3D．实验2和实验322．（11六盘水）下图是物体S通过凸透镜成像的示意图，当物体S放在哪个位置时，才能产生图中所成的像S’A．u>2f B．f<u<2f C．u=f D．u<f 23．（11烟台）在探究凸透镜成像实验中，小红把蜡烛放在凸透镜前的某一位置时，在透镜另一侧离透镜10cm的光屏上得到一个倒立、缩小的清晰的像．当她把蜡烛移到距透镜10cm处时，所成的像是A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．倒立放大的实像24．（11滨州）在“探究凸透镜成像规律”的实验中，当物体从距透镜较远的地方逐渐移近焦点的过程中，下列说法正确的是A．像越来越大，且为正立的实像 B．像越来越大，且为倒立的实像C．像越来越小，且为正立的实像 D．像越来越小，且为倒立的实像25．（10扬州）把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。
这个像是下图乙中的（）26．(10潍坊) （多选题）如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为／，由此可以判断像距v和物距u 所在的范围是A．v<f B．f<v<2f C．u>2f D．f<u<2f 27．（10河池）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图5所示的位置时，光屏上出现了烛焰清晰的像，则所成的像是A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像28．（10贵州崇左）（多选题）黄健同学对凸透镜成像的特点进行了总结，其中正确的是（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧29．（10巴中）某同学用焦距为10cm的凸透镜做成像实验，将蜡烛放在距凸透镜16cm处的主光轴上，则在凸透镜另一侧的光屏上得到一个（）A．正方、放大的虚像B．正立、缩小的虚像C．倒立、放大的实像D．倒立、缩小的实像30．(10合肥)如图所示，B为AC的中点，蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰的缩小的像，则凸透镜A. 应该放在B、C之间的某处B．应该放在A、B之间的某处C. 应该放在B点D．可能放在蜡烛的左侧某处31．（09四川绵阳）小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像。
则A．得到的像是正立缩小的实像B．得到的像是倒立放大的实像C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏32．（09湖南益阳）某同学用焦距为15cm的凸透镜做成像实验，将蜡烛放在距凸透镜25cm处的主光轴上，则在凸透镜的另一侧光屏上得到一个A．正立、放大的虚像B．倒立、放大的实像C．正立、缩小的虚像D．倒立、缩小的实像33．探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图6所示，此时A．为物距 B．b为焦距C．凸透镜成放大的烛焰像D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像34．（09山东潍坊）(多选题)如图所示，是“研究凸透镜成像规律”的示意图，凸透镜的焦距为f，将蜡烛从a 点沿主光轴移到b点的过程中，蜡烛的像将A．远离透镜B．靠近透镜C．逐渐变大D．逐渐变小35．（09四川自贡）把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。
若将某一物体放在此透镜钱20cm处，可得到一个A.倒立放大的实像B.倒立缩小的实像C.正立放大的实像D.正立放大的虚像36．（09河北）下图是物体A通过凸透镜（透镜未标出）成像的示意图。
当凸透镜放在哪点时，才能产生图中所成的像A’A.a点B.b点C.c点 D .d点37．（09株洲）烛焰通过凸透镜在光屏上成一放大的像，如果在凸透镜上沾一个小黑点，则光屏上A．没有黑点的像 B．一片漆黑C．有一个放大的黑点像 D．有一个缩小的黑点像38．（09淄博）一物体沿凸透镜的主光轴移动，当物距为15cm时，在凸透镜镜另一侧的光屏上得到一个放大的实像；当物距为30cm时它的像一定是A.放大的实像B.缩小的实像C．放大的虚像D．缩小的虚像39．（09广东茂名）（多选题）如图4所示为小明做“探究凸透镜成像规律” 的实验装置图。
透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（）A．光屏向左移动 B．光屏向右移动C．蜡烛向左移动D．透镜向右移动40．（09广西河池）在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像. 则该凸透镜的焦距可能为A．10cm B．15cm C．20cm D．30cm 二、实验题1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。
全国中考物理凸透镜成像的规律中考真题分类汇总含答案
一、初中物理凸透镜成像的规律1. 如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一个凸透镜）前约Im的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。
则下列说法正确的是（）A. 人脸通过摄像头成像是利用了光的反射B. “刷脸”时，面部经摄像头成正立缩小的实像C. “刷脸”时，面部应位于摄像头的一倍焦距和两倍焦距之间D. 摄像头的焦距可能是30cm【答案】D【解析】【分析】【详解】A. 人脸通过摄像头成像是利用了光的折射，A错误；B. “刷脸”时，面部经摄像头成倒立缩小的实像，B错误；C. “刷脸”时，根据凸透镜的成像规律可知，成倒立缩小的实像，那么物距应该大于两倍焦距，C错误;D. 由于人站在距离镜头Im处，即物距等于lm,成倒立缩小的实像，根据凸透镜的成像规律可知，2/<lm,解得/<50cm,所以摄像头的焦距可能是30cm,D正确。
故选D。
2. 小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则tlOBBDDBB□□□□□□□□甲乙A. 小红离小强的距离近B. 小明和小红离小强的距离相同C. 小红要使底片上的像与小明的一样人，小红移动位置后，再减小镜头对底片的距离D. 小红要使底片上的像与小明的一样人，小红移动位置后，再增人镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越人，像距越小.所以小红拍摄时，相机与物体的距离较人.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增人镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩.所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变人，物远像近像变小.3. 在“探究凸透镜成像的规律"时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像.则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm<f<15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A. 只有①和③B.只有②和④C.只有②和③D.只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm>2/,得：/<15cm;像距为一倍到二倍焦距之间，即/<16cm<2/,得：f>Scm,f<16cm;综合以上条件得：8cm</<15cm,故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误：故选C.点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆.4. 在做"探究凸透镜成像的规律"实验时，某实验小组所描绘的像距随物距变化的关系图线如图所示.图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应.则下列说法正确的是A. 蜡烛处于AB间某一位置时，成倒立、缩小的实像B. 蜡烛处于BC间某一位置时，成倒立、放人的实像C. 将蜡烛从C移动到B的过程中，所成像逐渐增人D. 将蜡烛从B移动到A的过程中，所成像逐渐减小【答案】C【解析】【分析】(1) 根据u=v=2f,成倒立、等人的实像，判断凸透镜的焦距.(2) 根据物距和焦距，判断凸透镜成像情况：u>2f,成倒立、缩小的实像.2f>u>f,成倒立、放大的实像.uvf,成正立、放大的虚像.(3) 凸透镜成实像时，物距减小，像距增人，像变人.【详解】(1) 由图象知，u=v=2f=20cm，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：/=10cm.(2) 物距人于一倍焦距时，凸透镜成实像.A、蜡烛处于AB间某一位置时，2f>u>f,成倒立、放人的实像.选项错误.B、蜡烛处于BC间某一位置时，u>2f,成倒立、缩小的实像.选项错误.C、将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像.物距减小，像距增大，像变大.选项正确.D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像.物距减小，像距增大，像变大.选项错误.故选C.5. 如图所示，纸筒底部中心开一小孔6又在a上下等距的位置再开两个小孔b、c,蜡烛放在纸筒前，此时光屏上观察到三个像.在b、c两孔处放置两相同的三棱镜，同时移动光屏，到某一位置时光屏上只出现一个清晰的更亮的像.则b、c两小孔处三棱镜放置的方式可能是a匸二)、光屏【答案】A【解析】【详解】三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在b 、c 两处放置的三棱镜的方式应该是凸透镜的形状（中间厚，边缘薄），故ECD 项不符合题意，A 项符合题意。

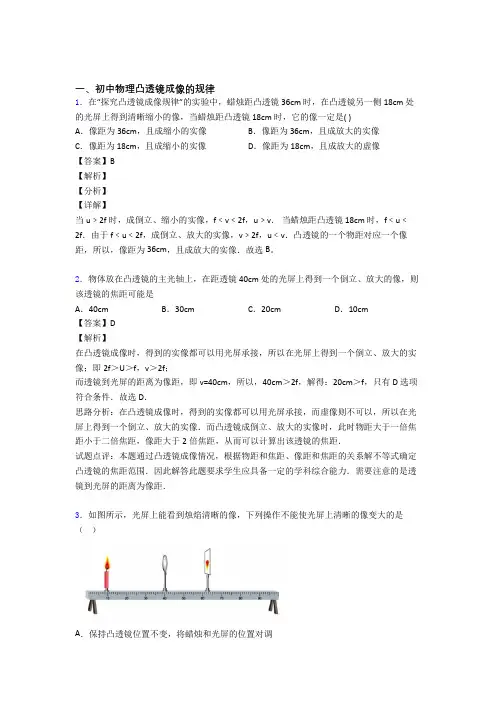

全国中考物理凸透镜成像的规律中考真题分类汇总附答案解析
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，蜡烛距凸透镜36cm 时，在凸透镜另一侧18cm 处的光屏上得到清晰缩小的像，当蜡烛距凸透镜18cm 时，它的像一定是( )A．像距为36cm，且成缩小的实像B．像距为36cm，且成放大的实像C．像距为18cm，且成缩小的实像D．像距为18cm，且成放大的虚像【答案】B【解析】【分析】【详解】当u﹥2f时，成倒立、缩小的实像，f﹤v﹤2f，u﹥v．当蜡烛距凸透镜18cm 时，f﹤u﹤2f．由于f﹤u﹤2f，成倒立、放大的实像，v﹥2f，u﹤v．凸透镜的一个物距对应一个像距，所以，像距为36cm，且成放大的实像．故选B。
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（）A．保持凸透镜位置不变，将蜡烛和光屏的位置对调B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。
历年中考物理易错题汇编-凸透镜成像的规律练习题及答案
一、初中物理凸透镜成像的规律1．如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一个凸透镜）前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。
则下列说法正确的是（）A．人脸通过摄像头成像是利用了光的反射B．“刷脸”时，面部经摄像头成正立缩小的实像C．“刷脸”时，面部应位于摄像头的一倍焦距和两倍焦距之间D．摄像头的焦距可能是30cm【答案】D【解析】【分析】【详解】A．人脸通过摄像头成像是利用了光的折射，A错误；B．“刷脸”时，面部经摄像头成倒立缩小的实像，B错误；C．“刷脸”时，根据凸透镜的成像规律可知，成倒立缩小的实像，那么物距应该大于两倍焦距，C错误；D．由于人站在距离镜头1m处，即物距等于1m，成倒立缩小的实像，根据凸透镜的成像规律可知，，解得，所以摄像头的焦距可能是30cm，D正确。
故选D。
2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．5．把蜡烛放在凸透镜前30cm 处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm ，并移动光屏，在光屏上可以看到A ．倒立缩小的实像B ．倒立放大的实像C ．正立放大的虚像D ．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm ，此时把蜡烛向远离凸透镜方向移动5 cm ，物距变为35cm ，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A ．6．小明探究 “凸透镜成像规律”，当蜡烛到透镜的距离是30cm 时，调节透镜另一侧的光屏，屏上得到清晰放大的像。
中考科学实验专题练习-凸透镜成像(含解析)
中考科学实验专题练习-凸透镜成像1．在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验，小华所在的小组实验操作规范，测量准确，该小组实验记录如下表（1）请你根据上表信息，求出凸透镜的焦距f= cm．在实验中我们需要将蜡烛，凸透镜，光屏的中心在．（2）若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离．（3）将物体放在距镜头14cm处，成像特点遵从上表规律，此时应成的实像．2．小宏在“探究凸透镜成像规律的实验”中：（1）如图甲所示，可得凸透镜的焦距为10cm，然后调整器材进行实验；（2）当蜡烛距凸透镜15cm时，能成倒立、的实像；当蜡烛在标尺30cm处时，光屏应移到标尺cm 处，成像才清晰；当蜡烛向左（远离透镜）移动到乙图位置，要在光屏上再次成清晰的像，需将光屏向移动，此时所成像的大小将变；（3）在上一步实验调整好像的位置后，小宏取了一副近视镜放在凸透镜和蜡烛之间，保持光屏位置不变，要使光屏上还能成清晰的像，应将蜡烛向（选填“左”或“右”）移；（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像；A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（5）若将印有字母“F”的纸片放在离凸透镜5cm处，看到清晰的像是图中的（填序号）。
3．在探究“凸透镜成像规律”的实验中。
（1）如图（a）所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f＝cm；（2）如图（b）所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰的烛焰像；（3）如图（c）所示，烛焰能在光屏上形成清晰的像，此像是、的实像。
中考物理压轴题专题凸透镜成像的规律的经典综合题及答案
B．只将凸透镜向左移，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
【答案】C
【解析】
【分析】
凸透镜成像规律：u＞2f，成倒立、缩小的实像，2f＞v＞f；
A．凸透镜成像中当物距等于二倍焦距时成倒立等大的实像，故错误；
B．小孔成像所成的实像是由光的直线传播形成的，故错误；
C．平面镜成虚像时，是平面镜反射的光线进入人的眼睛，故错误；
D．虚像不是真实光线会聚而成的，不能在光屏上呈现，故正确。
8．某同学在做凸透镜成像实验时，当物距u=ቤተ መጻሕፍቲ ባይዱ0厘米，像距v= 20厘米时，光屏上呈现烛焰清晰的像。若烛焰移到离凸透镜12厘米处，所成的像一定是
C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；
D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．
故选D．
故选：C。
10．如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）
【答案】C
【解析】
【详解】
A、若蜡烛放置在10厘米刻度线处，物距u=50cm﹣10cm=40cm，满足u＞2f，由凸透镜成像规律可知，成倒立、缩小的实像。移动光屏，在光屏上能呈清晰的像，故A错误；

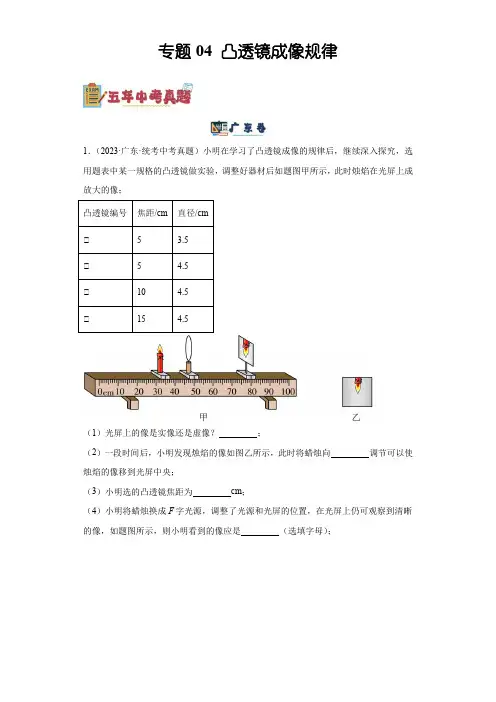

专题04凸透镜成像规律-5年(2019-2023)中考1年模拟物理分项汇编
专题04 凸透镜成像规律（5）小明认为凸透镜成像的规律还可能与凸透镜的直径有关；若要验证其猜想，则可在题表中选取编号为两个凸透镜进行实验验证。
【答案】实像上10 C ①、①【详解】（1）[1]如图甲所示，物距小于像距，此时烛焰在光屏上成放大的像，为投影仪的成像原理，成倒立、放大的实像。
（2）[2]一段时间后，蜡烛越烧越短，此时烛焰的像在光屏上方呈现，为了使烛焰的像移到光屏中央可以将蜡烛上移，使得烛焰，透镜的光心和光屏中央在同一水平直线上。
（3）[3]由甲图可知，此时物距小于像距，为投影仪的成像原理，此时物距为15.0cm，在一倍到两倍焦距之间，像距为30.0cm，像距在两倍焦距之外，根据表格可知，小明选的凸透镜焦距为10cm。
（4）[4]将蜡烛换成F字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，此时物距大于像距，为照相机的成像原理，成倒立、缩小的实像，故ABD不符合题意，C符合题意。
故选C。
（5）[5]若要验证凸透镜成像的规律还可能与凸透镜的直径有关，则需要控制凸透镜的焦距相等，故可在题表中选取编号为①、①两个凸透镜进行实验验证。
2．（2022·广东·统考中考真题）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰立的实像。
利用这一成像规律可制成（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应（选填“变大”“变小”或“不变”）。
【答案】倒照相机不变【详解】[1][2]由图可知，物距大于像距，即电子蜡烛位于凸透镜的二倍焦距之外，凸透镜成倒立、缩小的实像，照相机的成像原理与之相同。
[3]凸透镜成像性质是由物距所决定的，实验中保持蜡烛和光屏的位置不变，仅更换焦距相同、尺寸更大的凸透镜，相当于物距大小不变，此时光屏上所成像的大小不变。
3．（2022·广东·统考中考真题）题22图甲为部分电磁波的频率分布示意图。
专题1：凸透镜成像规律及应用(原卷版+解析)
专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。
凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。
②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。
（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。
（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。
3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。
②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。
全国中考物理凸透镜成像的规律中考真题汇总及答案
A．此时的应用是投影仪，且凸透镜的焦距小于 12cm B．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像 C．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清 晰的像 D．将蜡烛移到距离凸透镜 18cm，向右调节光屏到适当位置，在光屏上可能得到放大的像 【答案】D 【解析】 【详解】
30cm＞2 f ，
2 f＞20cm＞f ，
所以凸透镜的焦距为：
10cm＜f ＜15cm 。
若将烛焰置于距凸透镜 12cm 处时，即 u=12cm，有两种情况：若焦距在 10cm 和 12cm 之间
则
f ＜u＜2 f ，
物体通过凸透镜成倒立、放大的实像；若焦距在 12cm 和 15cm 之间，则
u＜f ，
此时光斑离透镜 12. 0 厘米，若将透镜远离白纸则光斑变小，则焦距可能小于 12. 0 厘米也 可能大于 12. 0 厘米
B．
手影是光的直线传播形成虚像，它不是能量的聚集
C．
水中铅笔看起来变弯折是由于光的折射形成的
D．
我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传
播而成的等大虚像 【答案】C 【解析】 【分析】 【详解】 A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜 12. 0 厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光 线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越 大，则焦距是大于 12.0cm 的，A 错误； B．手影是光的直线传播所形成的暗区，不是物体的像，B 错误； C．水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C 正确； D．我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀 介质中沿直线传播而成的等大虚像，D 错误。 故选 C。
中考物理凸透镜综合题附答案解析
一、初中物理凸透镜成像的规律1.如图所示，小宇将凸透镜（片10cm）固定在光具座40cm的位置，探究凸透镜成像规律。
下列说法正确的是（）A.将始烛从焦点内某处向透镜方向移动过程中，像逐渐变小B.当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C.将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D.蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A.根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确：B.能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C.将蜡烛放在10cm处时，物距为30cm,而焦距为10cm,即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确：D.蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。
故选ABC O2.如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。
若透镜位置不变，将蜡烛移到刻度为30cm 处，则10 20 30 40 50 60 70 80（cm）A.移动光屏，可能在屏上得到倒立放大的像B.移动光屏，可能在屏上得到倒立缩小的像C.移动光屏，可能在屏上得到正立放大的像D.移动光屏，可能在屏上得到正立等大的像【答案】AB【解析】【详解】如图，物距为//=40cm-l 0cm=30cm时，成倒立、缩小的实像，这是照相机的成像原理，“>至所以30cm >2f所以凸透镜的焦距范围为：f< 15cm若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为//=40cm-30cm=l 0cmA.若5cme/<10cm,此时/<u<2/,移动光屏，可能在屏上得到倒立放大的像，故A 符合题意：B.若/<5cm,此时u>2f移动光屏，可能在屏上得到倒立缩小的像，故B符合题意： CD.根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故 CD不符合题意。
全国中考物理凸透镜成像的规律中考真题分类汇总附答案
一、初中物理凸透镜成像的规律1．小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是A．③②④①B．③②①④C．②①③④D．①②③④【答案】C【解析】小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。
