GE防盗讲义报警系统安装手册
GEC2000安装使用说明书
2.1 系统组成 ...................................................................................................................................5 2.2 GEC2000 控制器模块结构说明 ..............................................................................................6 2.2.1 显示模块 ...........................................................................................................................6 2.2.2 回路模块 ...........................................................................................................................7 2.2.3 直接联动模块 ...................................................................................................................8 2.2.4 电源模块 ...........................................................................................................................8 第3章 3.1 3.2 3.3 3.4 安装与调试 .........................................................................................................................10 开箱检查 .................................................................................................................................10 控制器的安装条件 .................................................................................................................10 开机检查 .................................................................................................................................10 工程安装、调试 .....................................................................................................................10
防盗报警系统指导书
第一章系统概述及硬件介绍第一节系统概述防盗报警系统作为技术安全防范的最重要措施之一，广泛运用在仓库、银行、保险库、写字楼、住宅小区等工建与民建领域。
“THPFB-1防盗报警系统实训台”是依据目前高等院校建筑电气、楼宇智能化专业的实验内容精心设计的综合实训装置。
该实训装置结合了当前安防市场中防盗的最新技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。
该装置包含了各种类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识,掌握防盗报警系统的各种应用模式，为学校培养学生技能和研究防盗报警技术提供良好的教学平台。
一、防盗报警系统的结构图系统主要由一个六防区的区域性报警系统、大型报警主机及PC机组成。
各部分通过总线和大型报警主机相连；而大型报警主机又通过通讯接口模块与PC机相连。
二、防盗报警系统的硬件组成1．DS7400xi-CHI八防区大型报警主机2．DS7447i液晶键盘3．DS7430总线驱动器4．RS232接口模块5．DS6MX六防区小型报警主机6．CMS7000警卫中心软件7．TV-727(7英寸) 监视器8．ML-212摄像机9．声光报警器10．911报警器11．红外对射、门磁、紧急按钮等各类探测器三、防盗报警系统常用术语1．防盗入侵报警系统用物理方法或电子方法，自动探测发生在布防监测区域内的入侵行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取对策的系统，称作防盗入侵报警系统。
智能楼宇内的防盗报警系统一般由探测器、区域控制器和报警控制中心三部分组成。
通常一个区域控制器，探测器加上声光报警设备就可以构成一个简单的报警系统。
但对于整个智能楼宇来说，还必须设置安保控制中心，能起到对整个报警系统的管理和系统集成。
2．报警探测器又称报警传感器，安装于设防区域内的传感装置，用于探测人员进入，烟火发生等情况，如红外传感器、门磁等。
3．报警主机用于连接报警探测器，判断报警情况，管理报警事件的专用设备。
联网报警产品与安装说明

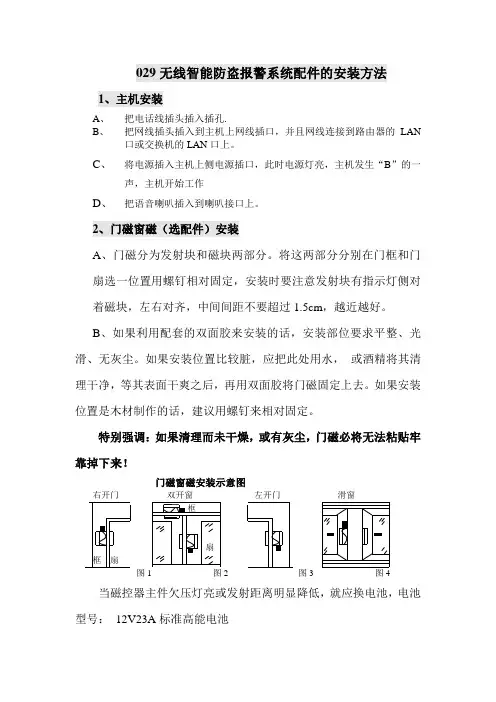

029无线智能防盗报警系统配件的安装方法1、主机安装A、把电话线插头插入插孔.B、把网线插头插入到主机上网线插口，并且网线连接到路由器的LAN口或交换机的LAN口上。
C、将电源插入主机上侧电源插口，此时电源灯亮，主机发生“B”的一声，主机开始工作D、把语音喇叭插入到喇叭接口上。
2、门磁窗磁（选配件）安装A、门磁分为发射块和磁块两部分。
将这两部分分别在门框和门扇选一位置用螺钉相对固定，安装时要注意发射块有指示灯侧对着磁块，左右对齐，中间间距不要超过1.5cm，越近越好。
B、如果利用配套的双面胶来安装的话，安装部位要求平整、光滑、无灰尘。
如果安装位置比较脏，应把此处用水，或酒精将其清理干净，等其表面干爽之后，再用双面胶将门磁固定上去。
如果安装位置是木材制作的话，建议用螺钉来相对固定。
特别强调：如果清理而未干燥，或有灰尘，门磁必将无法粘贴牢靠掉下来！门磁窗磁安装示意图右开门双开窗左开门滑窗框扇框扇图1 图2 图3 图4当磁控器主件欠压灯亮或发射距离明显降低，就应换电池，电池型号：12V23A标准高能电池3、红外探测器（选配件）的安装先打开红外探测器上盖，接上电池接口，自检2分钟后，进入工作状态。
应注意必须安装于室内，避免阳光直射，同一探测区域不可以安装两个红外探测器，探测区应避免衣物、窗帘、树枝飘动。
安装于离墙约1.6cm，高度在离地面1.5-2.5米的位置,将探头固定在能正面对着监视区的地方（广角红外探测角度：上下55度，左右：110度，距离是8米内）.（幕帘红外探测角度：上下90度，左右：约20CM厚度，距离是8米内）.4、燃气探测器（选配件）的安装A、安装在距离燃气或气源4米以内的墙面。
B、根据不同气源选择安装高度，液化气型：距地面0.3米以内，人工煤气、天燃气距天花板0.3米以内。
C、接通220V电源后要预热3分钟才能过入正常工作，预热过程中，红灯会闪烁。
D、用户应经常检查报警器是否正常工作，并及时清除机壳表面的污渍杂质，以保证监测效果。
防盗报警系统安装方案
防盗报警系统安装方案1. 引言随着社会的发展和人们生活水平的提高，保护财产安全的需求也日益增加。
防盗报警系统作为一种有效的安保设备，在家庭、商业和公共场所得到广泛应用。
本文将介绍一种基于传感器技术的防盗报警系统的安装方案。
2. 基本原理防盗报警系统基于传感器技术，通过感应环境中的变化，例如入侵或火灾等，来发出报警信号。
系统由多个组件组成，包括传感器、控制面板、报警器以及远程监控。
3. 系统组成3.1 传感器传感器是防盗报警系统的核心组件之一。
常见的传感器类型包括门窗磁感应传感器、红外线传感器和烟雾传感器。
这些传感器负责感知环境中的变化并将信号传送至控制面板。
3.2 控制面板控制面板是防盗报警系统的中央处理单元。
它接收传感器发送的信号，并对信号进行分析和处理。
当控制面板判断出有入侵或火灾等情况时，便会触发报警器。
3.3 报警器报警器是防盗报警系统的声光报警设备，它会在触发报警后发出警报声和闪光灯。
报警器通常可以分为室内报警器和室外报警器，根据具体需求选择安装位置。
3.4 远程监控一些高级的防盗报警系统还提供远程监控功能。
通过与网络相连，用户可以通过手机或计算机远程监控家庭或办公场所的安全状态，实时接收报警信息。
4. 安装步骤4.1 确定安装位置根据需求和布局，确定传感器、控制面板和报警器的安装位置。
门窗磁感应传感器应安装在门窗的关键部位，红外线传感器应安装在警戒区域的适当位置，烟雾传感器应安装在易燃区域附近。
4.2 安装传感器和报警器按照厂家提供的安装指南，逐步安装各个传感器和报警器。
接线时需注意正确连接，以确保传感器和报警器正常工作。
4.3 安装控制面板将控制面板安装在易于操作和维护的位置，例如门厅或安全室。
确保控制面板与传感器和报警器正确连接，并接通电源。
4.4 连接电源和测试连接所有设备的电源，并进行测试。
测试包括打开或关闭门窗、靠近红外线传感器、点燃烟雾传感器等，以确保系统能够准确地检测到入侵和火灾情况，并触发报警器。
报警系统工程施工手册
报警系统工程施工手册二零零七年二月十三日第一章系统构成报警系统结构：第二章主动红外对射一、部件名称：二、安装注意事项：三、墙面安装方法：3．1、拆下固定螺钉去下外罩。
3．2、把附带的取付型纸粘贴在将要安装的地方，按其孔位打孔。
3．3、将线缆穿过配线孔。
3．4、将对射探头固定在墙上。
3．5、将电缆线接入配线端子。
注意：1号接DC12V+,2号接DC12V-,一定不要接反了。
3．6、完成调试后把外罩装好。
四、立杆安装方法：4．1、在支架上开好引线孔，并引出电缆线。
（支架最好用直径40热度锌钢管）4．2、取下外罩。
4．3、先将基板固定在立杆支架上，在把探头固定在基板上。
备注：也可以采取背对背的方式安装两个探头在一个支架上。
4．4、将电缆线接入配线端子。
注意：1号接DC12V+,2号接DC12V-,一定不要接反了。
4．5、完成调试后把外罩装好。
五、调试主动红外对射：5．1、取下外罩输入电源.5．2、在瞄准镜5厘米的地方观测瞄准效果。
5．3、调整投光器上下角的调整螺钉及水平左右的调整架，使对面的探测器的影像落入瞄准孔中间部位，此时受光器的GOOD指示灯应该亮，指示灯不亮时请继续调整光轴。
5．4、在调整受光器。
5．5、遮光时间调整。
受光器上的遮光时间调整请参照图示，一般情况下，设定时间应小于入侵者穿越警戒面所需要的时间。
2．2、5．6、模拟动作确认。
完成设置后，必须进行布行测试，请参照表格进行动作确认。
六、建议安装方式：第二章被动红外探测器一、安装注意事项：二、各部位名称及操作：三、安装方式：四、设置调节：4．1、日\夜模式。
4．2、脉冲计数开关。
4．3、灵敏度开关。
五、探测区域调节：第三章报警主机SYSTEM2316一、固定主机机箱：1．1、应该装在便于接入交流电源、电话线和地线的位置处。
1．2、从机箱上拆下电路板，以防止在敲击预制孔时损坏电路板。
1．3、敲开机箱上的预制孔。
1．4、在墙面上标出安装螺丝的孔位。
GE防盗报警安装调试教程
教程一．设备安装和接线01．NX-8V2主板02．NX-590NE网络模块03．NX-216防区扩展模块04．DD100PI 双鉴探测器二．设备编程和调试05．NX-8V2 主板06．NX-590NE网络模块07．NX-216防区扩展模块08．DD100PI双鉴探测器三．设备使用09．如何布撤防10．如何做通讯测试一．设备安装和接线01．NX-8V2主板NX-8V2使用的是交流电16.5V供电，把配套的变压器上的2根黄色线分别接在主机的2个AC供电端子，变压器的2根红色线接市电220V。
主板上的BELL + - 用来外接警号和闪灯，报警时输出直流12V电压，注意正负极，如果不使用外接警号或闪灯请用1个3.3KΩ的电阻短接BELL +和BELL –否则键盘会显示警号故障。
主板上的POS / COM / DA TA 这3个端子是键盘总线接口，其中POS为12V直流电源正极，COM为电源负极，DA TA为数据线，它们用来连接控制键盘和其他扩展模块，接线时只需和键盘或扩展模块上对应的端子连接就可以了。
主板上的AUX+和COM是用来给探测器供电的端子，提供电压12V电流1A的直流输出，除烟感之外的探测器均使用它们来供电（紧急按钮无需供电），AUX+为正极、COM为负极，旁边的SMOKE+是烟感专用的正极供电端子、负极共用COM端，红外探测器请不要使用这个端子取电。
NX-8V2主板上的防区端子如下图：其中1和2共用它们之间的COM端口，3和4共用它们之间的COM端口，以此类推。
防区的接线方法：当总防区数量小于等于8个防区的时候使用3.3KΩ的电阻连接，如果总防区数量大于8个防区的话需要在编程中打开“双倍防区”功能，并且防区1到8使用3.74KΩ连接、防区9到16使用6.98KΩ连接，此时使用6.98KΩ的电阻连接在端子1上的探测器为防区9，使用6.98KΩ的电阻连接在端子8上的防区为16，因为我们的探测器使用常闭信号所以电阻请串联在防区信号线中。
第二十一讲防盗报警系统(理论)-2024鲜版
考虑系统类型
根据需求选择合适的防盗报警系统类型，如有线或无线系统。无 线系统安装方便，适用于已装修的房屋；有线系统稳定性较高， 适用于新建房屋。
2024/3/28
24
功能齐全
确保选购的防盗报警系统具备基本功能，如入侵探测、报警提示、 远程监控等。同时，可以根据自己的需求选择附加功能，如摄像 头、语音提示等。
第二十一讲防盗报警系统 (理论)
2024/3/28
1
2024/3/28
• 防盗报警系统概述 • 防盗报警系统组成及原理 • 防盗报警系统性能指标评价方法 • 常见防盗报警系统类型及特点分析 • 选购、安装与调试注意事项
2
01
防盗报警系统概述
2024/3/28
3
定义与功能
01
02
03
04
定义
防盗报警系统是一种通过监测、 识别非法入侵行为并触发报警
震动探测器 通过检测物体震动产生的声音或加速度变化来实 现探测。常用于门窗、保险柜等场所的防盗报警。
2024/3/28
10
控制器功能及实现方式
01
02
03
信号处理
对探测器输出的信号进行 放大、滤波、比较等处理， 以提取有效的报警信息。
2024/3/28
逻辑控制
根据预设的逻辑规则，对 多个探测器的信号进行综 合判断，以确定是否触发 报警。
20
05
选购、安装与调试注意事项
2024/3/28
21
了解需求
2024/3/28
在选购防盗报警系统前，首先要明确自己的需求，如 需要监控的区域、预算、是否需要远程监控等。
22
选择品牌
2024/3/28
防盗报警操纵器安装手册go
防盗报警控制器安装手册I N S T A L L A T I O N M A N U A L目 录十二、系统的局限性尽管报警系统设计优良、稳固靠得住，可是它仍是不能保证用户不受火灾或盗抢的要挟。
任何报警系系统安装图 (1)统，包括家用的、商用的，都会由于如下缘故打些折扣：一、概述……………………………………………………………………………………………2 1. 闯入者可能从非爱惜区进入，或有足够的技术使报警系统失效。
二、要紧功能及特点………………………………………………………………………………2 2. 大多数探测器没有电源就不能工作，因此在断电而且后备电源失效的情形下，报警系统就形同3、名词解释………………………………………………………………………………………2 虚设。
4、利用前注意事项………………………………………………………………………………3 3. 由于警号等示警设备安装位置不适当，难以给用户示警。
例如装在外面的警号就可能吵不醒卧5、系统安装 (3)室睡觉的人。
4. 用于传送报警信号的线可能由于各类缘故被停掉效劳，或由于歹意解决不能正常通信。
5.1 工程安装大体要求 (3)5. 探测器安装位置不适当。
例如烟感探测器安装位置不适当，烟火就很难抵达它所能探测到的区5.2 主机的安装 (3)域。
由于门、墙等的阻挡，探测器就难以探测到另外房间的火灾；一楼的探测器探测不到二楼5.3 交流电连接 (3)的火灾等。
5.4 备用电源连接 (3)6. 另外一个使系统失去作用的专门大缘故确实是疏于保护，用户需要每周检查探测器以保证其正常工5.5 键盘的安装 (4)作。
5.6 警号输出端子 (5)5.7 防拆开关的安装 (5)5.8 辅助电源输出端子………………………………………………………………………5 十三、故障排除5.9 回路输入………………………………………………………………………………… 5.10 电话线连接……………………………………………………………………………… 5.11 PGM输出端子…………………………………………………………………………… 5.12 接通交流电源…………………………………………………………………………… 5 6 6 6故障类型可能的原因 解决的方法 发生警情时，系统没有向用户 拨号报警没有设置正确的电话号码设置正确的电话号码报警期间，用户电话在忙 尽量设置两个或更多的电话号码6、键盘面板的组成……………………………………………………………………………… 6.1 键盘面板主要由显示区域和按键组成………………………………………………… 6 6 由于系统接入电话网络，导致 电话无法正常接听 电话摘机振铃次数太少，致使 打进的电话被系统自动摘机 增加振铃次数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GE防盗报警系统安装手册
安全防范报警系统控制主机是组成报警系统的基本控制设备。它的作用是 ：对系统进行编程、对防区进行布防和撤防、对前端探测器进行供电、对 接收到的前端探测器的报警信号进行处理，响应或不响应报警。响应报警 时，发出报警信号，驱动辅助设备进行警情处理，如驱动警灯、警号发出 警报，驱动打印机打印警情报告，驱动联动设备执行报警操作，通过电话 线/网络向上一级报警中心发出警情报告等。
跳线这里表示8防区为标准防区 防区1-8 机箱防拆 (必须在地址37激活)
4个辅助输出
7、接线端子说明
2、1 主机安装流程
8、安装选配的扩展模块
在机箱中，已设置了多组2孔的固定座。扩展模 块可垂直或水平安装。注意每个固定座包含两个不同 尺寸的孔－1个大孔和1个小孔。
黑色塑料的扩展板支架在朝向扩展板一侧开 有凹槽。支架末端的半圆形突起应插入大孔，小孔 为固定螺丝而设。
管之间距离最小15cm；
4) 避免系统的电线布在电源线及日光灯的附近，防止系统受到电磁干扰。 5) 将主机固定在合适的高度，建议机箱底部离地约110-140cm； 6) 在主机的四周留出足够的空间以接线，安装附加的模块及扩展机箱； 7) 机箱正面至少留出60cm以便打开机箱门。
2、1 主机安装流程
2、系统总功率的确定
可选设备
功耗（mA）
NX-108E
55-130
NX-1308E
55-130
NX-148E
75-110
NX-1448E
10-85
NX-216
30mA自用/100mA输出
NX-216E
30mA自用/100mA输出
NX-507E
310(全部继电器触发时)
NX-508E
310(全部输出打开时)
NX-8报警控制主机直接供电(POS+AUX PWR)
使用附加的NX-320E智能电源模块
数量
Max 5个(NX-8) Max 23 (NX-8E) Max 8个（与NX-508E合计） Max 8个（与NX-507E合计） Max 8个 Max 1个 Max 16个 Max 16个 Max 1 个
为防止雷击和漏电应将主机接地。用一条电缆截面积不小于 1.0mm2的铜芯线将主板的EARTH接线柱连至自来水管上（或与电 源地线可靠连接，回路阻抗应小于4欧姆）。
2、1 主机安装流程
6、NX-8 主板示意图
电池接口
电话接口
接地 AC 16 Volts 25 to 50 VA 警号输出 键盘总线接口 烟感电源输出, Common, 辅助电源输出 SMOKE＋接线端的电流限定为1.5安培 AUX PRW＋接线端限定为1安培。 跳线这里表示8防区为2线烟感探测器
前
端
探 测
报警主机
器
局域网/ 广域网
报警接收机
报警中心
特性：
· 所有的防区可编程为火警和盗警 · 最多可接24个键盘 · 通过遥控编程可上传/下载主机编程 · 插入式模块设计，充分利用机箱空间 · 4个内置可编程输出口(47 种驱动事件可选) · 每个子系统最多可接8个键盘（最多24个） · 可分配防区到一个或多个子系统 · 99个4位用户密码或66个6位用户密码 · 内置警号驱动电路或电压输出 · 警号监测功能 · 自动定时布防/可自动延时 · 动态电池测试 · 电话线监测 · 185个事件记录，包括日期、时间和事件 · 3个报警电话号码，可独立设置每个电话号码报告的事件 · 兼容所有主要的报警通讯格式，包括SIA、Contact ID 等，甚至可
通过远程下载给 主机和模块编程
将主机程序复位
给主机编程 将模块程序复位
给模块编程 设定系统时间和日期
添加用户密码 设定用户权限 用户使用培训
2、1 主机安装流程
1、确定主机位置
在安装之前，按以下原则确定主机位置： 1) 尽可能的考虑主机与探头间相互的位置，减少布线长度和劳动量； 2) 选定安全、隐蔽、干燥的部位安装报警控制主机，固定主机的墙体应 牢固可靠，靠近交流电源(应有可靠的接地线)和有网络接口的地方；同时 应考虑日后维修的方便。 3) 主机的键盘及扩展模块、探测器连接线应与强电线分开穿管布设，线
自定义通讯格式，以连接各类报警中心接收机
· 自动测试报告功能 · 通讯失效报告功能 · 进入/退出编程模式报告功能
• 微波采用双对置天线技术，确保良好 的信号和信噪比；
• PIR部分采用了AP系列的抛物面聚焦反 射镜、4D信号处理技 术和双幕帘处理技术；
• 密封的光学腔； • 微波和PIR探测范围可调（6米/10米）； • 插入式电气安装工艺； • 极低的微波功耗
Max 2A Max 3A
2、1 主机安装流程
3、推荐的线长
2、1 主机安装流程
4、安装主机机箱
按以下步骤安装主机： 1) 向下打开机箱门； 2) 拆掉相应接线孔上的盖板（机箱右侧请勿开孔）； 3) 将所有的线穿过接线孔，并将机箱放在墙上预定的位置； 4) 在墙上给机箱的四个安装孔作记号； 5) 打孔安装膨胀管； 6) 部分拧入上面的两个螺丝，然后把机箱挂在上面。
安装在桌面或抽屉的背面，他人难以发现； Ÿ 流线型外观设计可防止衣物刮住而产生的误报警； Ÿ 开关手柄专为指尖扳动而设计； Ÿ 当手柄回位时，干簧管即自动复位。
连接所有的模块和键盘 至键盘总线接口
设置模块的DIP 并记录
连接电池
连接交流电源
在键盘上设置 键盘编号/子系统/功能
如果只使用远程编程 进入编程模式后 直接退出
检查机箱子水平，然安装主板及给主机接地
在安装其他器件和连接以前，用户应首先安装主机的主板。注 意，在用手触摸主板之前，用户应确定身上不带静电，如果不能 确定，请先用手触摸裸露的金属水管以释放电荷，避免电荷对主 板的永久性损坏。将主板沿机箱右侧的插槽平稳插入，上下保持 速度一致。安装就位后，主板应接触机箱底部。
NX-408E/NX NX-590E
20 Max 120/AUX PWR <100
NX-1710E
110 Max
NX-1700E
110 Max
NX-2192E
170 Max
6000/PI6000 PIR
14-20
EV100 PIR
5-10
DD100
11.5-15
RCR-C
27-35
5815NT
15-25
