高中物理 实验：练习使用多用电表
实验：练习使用多用电表
1.学会使用多用电表测量小灯泡的电压. 2.学会使用多用电表测量小灯泡的电流. 3.学会使用多用电表测量二极管的正反向电阻.
思考
1.怎样使用多用电表测量小灯泡的电压? 测量中应 注意什么？ 2.怎样使用多用电表测量通过小灯泡的电流? 测量 中应注意什么？
3.怎样使用多用电表测量二极管的正反向电阻? 测
总结：
一般的电学黑箱问题有四种:一是纯电阻黑
箱;二是纯电源黑箱;三是电阻与电源组成的闭合
电路黑箱;四是含电容器、二极管的黑箱，一般
来说纯电阻黑箱问题较为简单，只需运用串并联
电阻关系去分析.
当黑箱内有电源时不能用欧姆挡测量，下面是用多用电表探测黑箱 的基本思路：
用电压表测量待测两端电压 否 U=0 是 用欧姆表测量待测两端电阻 R→∞ 内含电源
一、欧姆表的使用:
一般常用的欧姆表是多用电表中的一个功能．欧姆 表的使用要点是: （1）机械调零：先检查表针是否停在左端的“0” 位置上，如果没有停在“0”位置上，需用小螺丝刀轻
轻地转动机械调零螺丝，使指针指零.
（2）选欧姆挡倍率：根据被测电阻的大致值，将选择开关 旋转到欧姆挡相应的倍率上． 欧姆挡的倍率表示测量值跟指针指示值的倍数关系． 例如用“×10”挡测某电阻时，指示值为15，则表示被测
二极管的单向导电性
(3)测量二极管的正向电阻
①机械调零(左侧0).
②选挡:将选择开关旋至低倍 率的欧姆挡(例如“×10”挡). ③欧姆调零(右侧0). ④测量:将黑表笔接触二极管 正极,红表笔接触二极管负极. ⑤读数:将指针示数乘以倍率
得到测量值.
(4)测量二极管的反向电阻 ①机械调零(左侧0).
注意事项
（1）测量电阻时，待测电阻要与电源和别的元件断开， 两手不要接触待测电阻两端. （2）选择好倍率挡后要进行“调零”且每换一次倍率挡 都要“调零”一次.
（3）测量电阻时，若指针偏角过小，应换倍率较大的挡
进行测量；若指针偏角过大，应换倍率较小的挡进行测量. （4）在测电流、电压时，不能带电换量程；选择量程时， 要先选大的，后选小的，尽量使被测值接近于量程.
(4) 测量电压、电流时与电压表与电流表的使用方法相同. 测电阻时按以下步骤进行:
①把选择开关旋到欧姆挡上，并选取适当的倍率挡.
②两表笔短接，进行欧姆调零. ③把两只表笔分别与待测电阻两端相接，读出表的读数乘 以倍率即为被测电阻的阻值. ④实验结束后，将表笔拔出，并将选择开关旋至“OFF”挡
或交流电压最高挡.
3.用多用电表的欧姆挡（R×1K）检查性能良好的晶体二
极管，发现多用电表的表针向右偏转的角度很小，这说 明（ BC ） A.二极管加有正向电压，故测得电阻很小 B.二极管加有反向电压，故测得电阻很大
C.此时红表笔接的是二极管的正极
D.此时红表笔接的是二极管的负极
4.如图所示，黑盒中有一个单向导电元件，当元件中电流 沿箭头方向时，单向导通，其电阻为零；反之，则截止， 反向电阻无穷大.还有两个阻值均为1kΩ 的电阻，它们与
A B
A C
B A 100
B C 10.1k
C A
C B
A
B
100
10k
90
190
C
由表中的数据可以判定：⑴电阻接在_______两点间， AB
阻值为________Ω .⑵二极管接在_______两点间，其 100 AC 中正极接在_____点.二极管的正向阻值为______Ω ， C 90 反向阻值为______Ω . 10k
A. 转动选择开关使其尖端对准“1K”挡
B. 转动选择开关使其尖端对准“100”挡 C. 转动选择开关使其尖端对准“10”挡 D. 转动选择开关使其尖端对准“1”挡
E. 转动选择开关使其尖端对准“OFF”挡 F. 将两表笔分别接触R1的两端，读出阻值后，随即断开
G. 将两表笔分别接触R2的两端，读出阻值后，随即断开
③每次测电阻前都要把电阻从电路中断开不能带电测量.
（5）读数：测量值＝表盘指针示数×倍率． （6）测量完毕，将选择开关旋转到“OFF”或交流电压最
高挡，拔出表笔，若长期不用应取出电池．
问题3：怎样使用多用电表测量二极管的正反向电阻?测量 中应注意什么? (1)二极管的单向导电性 二极管是一种半导体元件. 导电特点: 电流从正极流入时电阻较小; 电流从正极流出时电阻较大. (2)欧姆表中电流的方向 电流从欧姆表的黑表笔流出, 经过被测电阻,从红表笔流入. I Rx
电阻值是15×10＝150（）．
选取挡位的根据是以测量时指针尽可能达半偏为宜．
（3）欧姆调零：
红、黑表笔短接，调节调零旋钮（调节调零电阻的
值）使指针指向最右方0 处． （4）测量：将被测电阻跨接在红、黑表笔间． 注意： ①不要用手接触电阻的两引线． ②若发现指针偏角太大或太小应换用倍率较小或较大的 挡．但每次换挡后必须重新调零．
三、应用：查电路故障，探黑盒子组成
一般来说，电学元件有电池、电阻、电容器和二极管， 有无电池应由电压表首先探测.确定无电池后再由欧姆表
探测黑箱内是电阻还是电容器或二极管.
若是电阻，则用欧姆表两次测得数据相等（先测一次， 将红、黑表笔交换后再测一次）. 若是二极管，则一次结果很小，另一次结果必很大. 若是电容器，则用欧姆表探测时，会出现：指针先偏
H. 将两表笔短接，调节调零旋钮，使表针指在刻度线右端 的“0”刻度 所选操作的合理顺序是： D H F A H G E .
1.使用多用电表测量电压、电流、二极管电阻的方法. 2.欧姆表的使用方法和注意事项.多用电表的使用方法和 注意事项. 3.用多用电表探测黑箱的基本思路.
为别人鼓掌的人也是在给自己的生命加油.
黑盒的接线1、2、3接成电路，用多用电表的电阻挡对这
三个接线柱间的电阻进行测量，得到的数据如表格所示， 那么黑盒中的线路是下面电路中的哪一个( C )
黑笔触点
1
1
2
ห้องสมุดไป่ตู้
红笔触点
表头读数
2
0
3
0.5 kΩ
1
2 kΩ
1 2 3
5.使用中值电阻是25欧（“1”挡）的多用电表测量两个
定值电阻（已知它们的阻值约为 R1=20欧 和 R2=30千欧）， 在下列的一系列操作中，选出尽可能准确地测定各阻值， 并符合多用电表使用规则的各项操作，将它们的序号按合 理的顺序填写在横线上的空白处.
量中应注意什么？
问题1:怎样使用多用电表测量小灯泡的电压?测量中应注 意什么？ 电压的测量步骤:
（1）选挡；
（2）试测选量程； （3）测量； （4）读数.
注意事项:
(1)将电压表并联在待测电路两侧； (2)红表笔接高电势,黑表笔接低电势; (3)先看清满量程是多大,再判断每一个小格是多少， 不要超出电表量程; (4)读数时一定要正视表针.
2.调整欧姆零点后，用“×10”挡测量一个电阻的阻 值，发现表针偏转角度极小，那么正确的判断和做法是 （ BD ）
A.这个电阻值很小
B.这个电阻值很大 C.为了把电阻值测得更准确些，应换用“×1”挡，重新 调整欧姆零点后测量 D.为了把电阻值测得更准确些，应换用“×100”挡，重
新调整欧姆零点后测量
R=C
R
O
反向 R→O?
反向R→∞？ 否 是 开路
否
反向R=C？ 是
是 可能是二极管 短路
可能是二极管
定值电阻
1.下列说法中正确的是：（
AC
）
A.多用电表的欧姆挡的每一量程的测量范围是0～∞
B.若选择开关扳在欧姆挡上的“×1”挡上，准确调零后，
测量电阻，指针恰指在刻度30和50的正中央，则待测电 阻的阻值正好为40Ω C.若多用电表内没有安装电池，就不能直接用来测电阻 D.只有在测量电阻时，才需要进行机械调零
②选挡:将选择开关旋至高倍率
的欧姆挡(例如“×100Ω ”挡). ③欧姆调零(右侧0). ④测量:将黑表笔接触二极管负 极,红表笔接触二极管正极.
⑤读数:将指针示数乘以倍率得
到测量值.
多用电表测电阻
思考与讨论:
两位同学用过多用电表后,分别把选择开关放在图示的位
置.你认为谁的习惯好些?为什么?
提示：甲同学习惯好，因为多用电表不使用时,应将选
择开关调至“OFF”挡或交流电压最高挡位置.
二、多用电表的使用方法
(1) 测量前，先检查表针是否停在左端的“0”位置上，如 果没有停在“0”位置上，需用小螺丝刀轻轻地转动机械调
零螺丝，使指针指零.
(2) 将红、黑表笔分别插入“+”、“-”表笔插孔. (3) 把选择开关旋到相应的测量项目并选择适当的量程. 读数时要读与选择开关相对应的刻度读数.
转，然后又缓慢回到∞刻度.
例题：如图所示，一只黑箱有A、B、C三个接线柱，规定 每两个接线柱间最多只能接一个电学元件.并且已知黑箱 内的电学元件是一只电阻和一只二极管.某同学利用多用 电表的欧姆挡，用正确的操作方法依次进行了6次测量， 将每次红、黑表笔的位置和测得的阻值都填入了下表.
A
B
C
红表笔接 黑表笔接 测得阻值 (Ω )
问题2:怎样使用多用电表测量通过小灯泡的电流?测量中
应注意什么？ 电流的测量步骤: （1）选挡； （2）试测选量程； （3）测量； （4）读数.
注意事项: (1)将电流表串联在待测电路中; (2)让电流从红表笔流入,从黑表笔流出; (3)先看清满量程是多大,再判断每一个小格是多少， 不要超出电表量程; (4)读数时一定要正视表针.
物理人教版(2019)必修第三册11.5实验：练习使用多用电表(共26张ppt)
③测量电阻
机械调零
欧姆档
选择倍率
换
换
小
欧姆调零
大
倍
倍
率 偏角大 表头指针 偏角小 率
中 间 附 近
读数
R=读数×倍率
注意事项
●使用前： 机械调零 ●使用中
✓测量时必须将待测电阻与电源和其他元件断开； ✓合理选择倍率挡,使指针尽可能指在中值附近； ✓选择或更换倍率挡，都必须进行欧姆调零； ✓两手一定不要同时接触两表笔金属杆。
正极 P
负极 N
−E r
G
+A
R B
Rx
(3)测量二极管的正向电阻 ①机械调零 ②选择合适倍率 ③欧姆调零
④测量读数:将黑表笔接触二极管正极, 红表笔接 触二极管负极,将指针示数乘以倍率得测量值。 ⑤用后旋离:将选择开关调至 off 档。
(4)测量二极管的反向电阻 ①机械调零 ②选择合适倍率 ③欧姆调零 ④测量读数:将黑表笔接触二极管负极, 红表笔接 触二极管正极,将指针示数乘以倍率得测量值。 ⑤用后旋离:将选择开关调至 off 档。 不管测量二极管的正向电阻还是反向电阻，电流都从黑表笔经二极管 流向红表笔。再根据二极管单向导电性可以判断出二极管的正、负极。
在电阻刻度的零位上； ⑶把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小； ⑷换用“×10”的欧姆挡，随即记下数值； ⑸把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。 该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表
笔的金属杆，那么该同学在实验中有哪些操作是错误的？
课堂小结
1.认识多用电表
2.使用多用电表
红 高 黑 S E低
红 进 黑 S E出
人教版高中物理必修第3册 第11章 5 实验：练习使用多用电表
()
A．1 000 Ω
B．5 000 Ω
C．1 500 Ω
D．2 000 Ω
【答案】A
预习导学 | 新知领悟
多维课堂 | 素养初培
核心素养微专题
课堂小练 | 素养达成
课后 | 提升练习
物理 必修 第三册 配人教版
第十一章 电路及其应用
【解析】设欧姆表的内阻为R内，由欧姆定律知3×10－3
A＝
E R内
预习导学 | 新知领悟
多维课堂 | 素养初培
核心素养微专题
课堂小练 | 素养达成
课后 | 提升练习
物理 必修 第三册 配人教版
第十一章 电路及其应用
(3)当不接电阻直接将两表笔连在一起时，调节滑动变阻器，使电流
表达到满偏，此时有Ig＝
E r＋Rg＋R
，当外加电阻Rx＝R＋Rg＋r时，电流
为I＝
E Rx＋Rg＋R＋r
课堂小练 | 素养达成
课后 | 提升练习
物理 必修 第三册 配人教版
第十一章 电路及其应用
二、多用电表
1．多用电表的用途及外部构造 多用电表可以用来测量_电__阻___、_电__流___、_电__压___等，并且每一种测 量都有几个量程．上半部为_表__盘_____，表盘上有电流、电压、电阻等各 种量程的刻度；下半部为____选__择__开__关____，它的四周刻着各种测量功能 和量程．
【答案】5 000 Ω
预习导学 | 新知领悟
多维课堂 | 素养初培
核心素养微专题
课堂小练 | 素养达成
课后 | 提升练习Leabharlann 物理 必修 第三册 配人教版
第十一章 电路及其应用
【解析】当电流表满偏时有Ig＝RE内 其中R内为欧姆表的内阻，所以有 R内＝IEg＝300×1.510－6 Ω＝5 000 Ω 用它测量电阻Rx时，当指针指在表盘中央时有12Ig＝R内＋E Rx 解得Rx＝2IEg －R内＝5 000 Ω 故测得的电阻Rx是5 000 Ω．
高中物理学案：多用电表的原理实验：练习使用多用电表含解析
8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。
考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。
【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

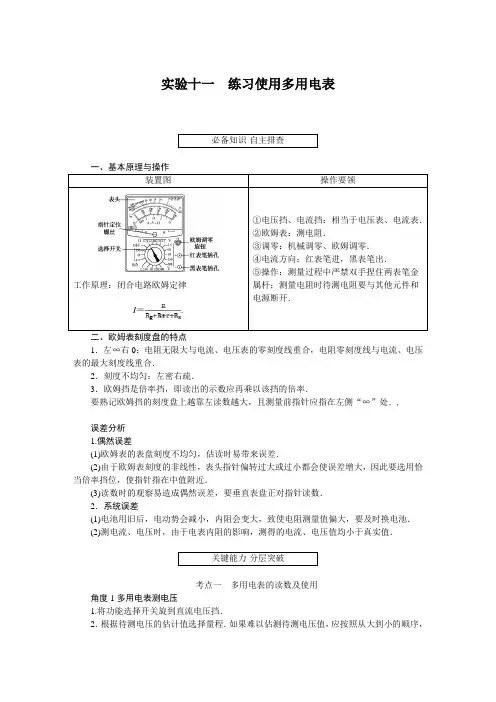

高考物理总复习实验十一 练习使用多用电表
实验十一练习使用多用电表必备知识·自主排查一、基本原理与操作装置图操作要领工作原理：闭合电路欧姆定律I＝.①电压挡、电流挡：相当于电压表、电流表．②欧姆表：测电阻．③调零：机械调零、欧姆调零．④电流方向：红表笔进，黑表笔出．⑤操作：测量过程中严禁双手捏住两表笔金属杆；测量电阻时待测电阻要与其他元件和电源断开．二、欧姆表刻度盘的特点1．左∞右0：电阻无限大与电流、电压表的零刻度线重合，电阻零刻度线与电流、电压表的最大刻度线重合．2．刻度不均匀：左密右疏．3．欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．要熟记欧姆挡的刻度盘上越靠左读数越大，且测量前指针应指在左侧“∞”处．,误差分析1.偶然误差(1)欧姆表的表盘刻度不均匀，估读时易带来误差．(2)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当倍率挡位，使指针指在中值附近．(3)读数时的观察易造成偶然误差，要垂直表盘正对指针读数．2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时换电池．(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．关键能力·分层突破考点一多用电表的读数及使用角度1多用电表测电压1.将功能选择开关旋到直流电压挡．2．根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．3．测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．4．读数如果所读表盘的最小刻度为1、0.1、0.001等，读数时应估读到最小刻度的下一位；若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．例1.某中学实验小组的同学在“练习使用多用电表”时，进行了如下的探究：(1)该小组的同学利用多用电表测量某蓄电池的电压时，下列操作过程正确的是________．A．欧姆调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数B．机械调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数C．选择合适的挡位→机械调零→红、黑表笔分别与蓄电池的负、正极相连接→读数D．选择合适的挡位→欧姆调零→红、黑表笔分别与蓄电池的负、正极相连接→读数(2)若该小组的同学想利用多用电表测量插孔的电压，如图甲所示，则应将旋钮扳到图乙中的________(填写挡位所对应的字母)挡位；经检查，操作无误并选择合适的挡位后，多用电表的指针位置如图丙所示，则该插孔的电压大小为________V.角度2多用电表测电流1.多用电表直流电流挡与电流表原理相同，测量时应使电表与待测电路串联．2．红表笔插入“＋”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入(即红表笔接与电源的正极相接的一端)，从黑表笔流出(即黑表笔接与电源负极相接的一端)，如图所示．3．需要注意多用电表直流电流挡是毫安挡，不能测量比较大的电流．例2.在练习使用多用电表的实验中，某同学连接的电路如图所示．(1)若旋转选择开关使其尖端对准直流电流挡，闭合开关S，此时测得的是通过________的电流；(2)若断开电路中的开关S，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；(3)若旋转选择开关，使其尖端对准直流电压挡．闭合开关S.此时测得的是________两端的电压．角度3多用电表测电阻使用多用电表测电阻的步骤(1)机械调零：使用前若表针没有停在左端电流零刻度处，要用螺丝刀转动指针定位螺丝，使指针指零．(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适倍率．(3)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在表盘右端电阻零刻度处．(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以倍率即待测电阻阻值．(5)测另一电阻时重复(2)(3)(4)．(6)实验完毕：应将选择开关置于“OFF”位置或交流电压最高挡．例3.某同学在练习使用多用电表的过程中：(1)使用多用电表测量电阻时，他的操作过程如下：①将红、黑表笔分别插入多用电表“＋”“－”插孔，选择开关旋至电阻“×100”挡；②将红、黑表笔短接，调节欧姆调零旋钮使指针指零；③将红、黑表笔分别与电阻的两端相连，此时多用电表指针偏转太大(以电阻无穷大处为起点)，将选择开关旋至电阻________(选填“×10”或“×1 k”)挡，将红、黑表笔短接，调节欧姆调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，指针偏转如图甲所示，读出电阻的阻值为________Ω；④将选择开关旋至“OFF”挡，取出红、黑表笔．(2)如图乙所示，该同学利用多用电表测定某电阻两端的电压，将选择开关选择直流电压挡合适位置后，应将黑表笔与________(选填“A”或“B”)端接触．跟进训练1．[2021·湖南长沙模拟](1)在“练习使用多用电表”的实验中，小姚同学用多用电表的欧姆挡去测量“220 V60 W”的白炽灯的灯丝电阻，在测量之前，需要把多用电表的红表笔和黑表笔(图1)连接到多用电表的“＋”和“－”接线孔，则下列操作正确的是________(填字母)．A．应把红表笔的A端插入“＋”孔，把黑表笔的A端插入“－”孔B．应把红表笔的B端插入“＋”孔，把黑表笔的B端插入“－”孔C．应把红表笔的A端插入“－”孔，把黑表笔的A端插入“＋”孔D．应把红表笔的B端插入“－”孔，把黑表笔的B端插入“＋”孔(2)小姚同学正确连接了红、黑表笔，且选择了合适的挡位，对该灯泡的阻值进行了正确的测量，并请梁老师拍照．可惜在拍摄多用电表读数时未把多用电表的选择开关拍摄进去，如图2所示．你认为还能不能根据照片判断出白炽灯当前的阻值？________(若能，请在横线上写出灯泡的阻值，或不能，请在横线上写“不能”)．(3)若小姚同学还想粗测图3中甲图所示电池的电动势，则选择开关应该旋转到乙图中的________位置(选填“①”“②”“③”或“④”)．(4)实验完毕，在小姚同学整理好器材以后，梁老师发现多用电表的选择开关位于图3中乙图所示的位置，则关于这种做法评价正确的是________(填字母)．A．该做法是不妥当的B．该做法是妥当的，因为已经旋转到了mA挡位的最大量程C．选择开关转到任意挡位都可以，因为此时多用电表已经和外电路断开了考点二利用多用电表探测黑箱内元件、检测电路故障角度1探测黑箱类判断目的应用挡位现象电源直流电压挡两接线柱正、反接试触时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指“0”后逐渐增大到“∞”，且越来越慢例4.如图所示，已知黑箱外有A、B、C三只接线柱，黑箱内有一只定值电阻和一个二极管，它们的两端都直接接在接线柱上．用多用电表依次测三只接线柱间的阻值，结果如下表所示．请判定黑箱内的结构．红表笔 A A B C C B黑表笔 B C C B A A阻值/Ω10015050 2 000 2 100100角度2检测电路故障(1)电流挡检测：将电流表串联在电路中，若示数为0，说明与电流表串联的部分电路断路．(2)电压挡检测：将电压表与部分电路并联，若示数为0，说明该部分电路完好．若示数等于电动势，说明该部分电路中有断点．(3)欧姆挡检测：将各元件与电源断开，然后接到红、黑表笔间，若电阻无穷大说明此元件断路．例5.在如图甲所示的电路中，4节干电池串联，小灯泡A、B的规格为“3.8 V0.3 A”．合上开关S后，无论怎样移动滑片，A、B灯都不亮．(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________．A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着练习使用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，①测试前，一定要将电路中的开关S________；②测c、d间和e、f间电阻时，某次测试结果如图乙所示，读数为________Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________Ω.跟进训练2.某同学通过实验制作一个简易的温控装置，实验原理电路图如图甲所示，继电器与热敏电阻R t、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，加热器停止加热，实现温控．继电器的电阻约20 Ω，热敏电阻的阻值R t与温度t的关系如表所示．t/ ℃30.040.050.060.070.080.0R t/Ω199.5145.4108.181.862.949.1(1)提供的实验器材有：电源E1(3 V，内阻不计)、电源E2(6 V，内阻不计)、滑动变阻器R1(0～200 Ω)、滑动变阻器R2(0～500 Ω)、热敏电阻R t、继电器、电阻箱(0～999.9 Ω)、开关S、导线若干．为使该装置实现对30～80 ℃之间任一温度的控制，电源E应选用________(选填“E1”或“E2”)，滑动变阻器R应选用________(选填“R1”或“R2”)．(2)实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图乙所示的选择开关旋至________(选填“A”“B”“C”或“D”)．(3)合上开关S，用调节好的多用电表进行排查．在图甲中，若只有b、c间断路，则应发现表笔接入a、b时指针________(选填“偏转”或“不偏转”)，接入a、c时指针________(选填“偏转”或“不偏转”)．(4)排除故障后，欲使衔铁在热敏电阻为50 ℃时被吸合，下列操作步骤的正确顺序是________(填写各步骤前的序号)．①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω实验十一练习使用多用电表关键能力·分层突破例1解析：(1)使用多用电表测电压时，应该先机械调零，然后选择合适的挡位，表笔接触蓄电池两极，红表笔与电源的正极相连接，待示数稳定后读数即可，B正确，A、C、D 错误；(2)题图甲所示的插座为220 V交流电源，所以应把多用电表的选择开关扳到题图乙所示的交流250位置，即H处；根据电表指针以及所选择的挡位可知，插座的电压为U＝205 V.答案：(1)B(2)H205例2解析：(1)当多用电表的选择开关尖端对准直流电流挡时，闭合开关S，多用电表与R1串联，此时测得的是通过R1的电流．(2)断开开关S，当选择开关尖端对准欧姆挡时，多用电表与R1、R2串联后的支路两端相接触，测得的是R1和R2串联的总电阻．(3)当多用电表的选择开关尖端对准直流电压挡时，闭合开关，此时R1不工作，相当于导线，多用电表与R2并联，测的是电阻R2两端的电压，也等于电源的路端电压．答案：(1)R1(2)R1和R2串联(3)R2(或电源)例3解析：(1)“×100”挡指针偏转太大，说明电阻较小，需要换一个低倍率的挡位，用“×10”的．读数时用表盘的读数乘以选择的倍率．(2)电流方向为红表笔流入，黑表笔流出，黑表笔与B连接．答案：(1)×10180(2)B1．解析：(1)多用电表的接线柱是用颜色区分的，红色表笔的A端接“＋”接线孔，黑色表笔的A端接“－”接线孔，所以选项A正确．(2)可以判断小灯泡的电阻，小灯泡的电阻大约在几十欧姆，所以该同学选择的应该是×10挡，读数为72 Ω.(3)如果要粗测电源电动势，应该选择直流电压10 V挡，即③位置．(4)最后如果不使用了，应该将开关置于交流电压最高挡或OFF处，因此该做法不妥当．答案：(1)A(2)72 Ω(70～73 Ω均可)(3)③(4)A例4解析：先由二极管的反向截止的性质分析，由表可知，接B、C和C、B时测量结果不同，故在B、C间一定有二极管存在；同理，在A、C间也有二极管存在，并且A、C间的正向电阻大于B、C之间，说明A、C间包含定值电阻；而接A、B和B、A时电阻不变，说明A、B间只有定值电阻，B、C间接二极管．所以黑箱内的结构如图所示．答案：如解析图所示例5解析：(1)①由于4节干电池串联后电动势约为6 V，电压表量程应选10 V，B正确．②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外包含电源的其他部分电路接通，电压表接e、f时无示数，说明c、d间灯泡断路，A正确．(2)①使用欧姆表时一定要将被测电阻从电路中断开．②欧姆表读数应该为6.0 Ω.由于A灯泡断路，电阻无穷大，而欧姆表示数为6.0 Ω，说明测量的应该是e、f间电阻．由R＝可求得电阻约为12.7 Ω.答案：(1)①B②A(2)①断开②6.0e、f12.72．解析：(1)为保持继电器的灵敏度，即电路中的电流易超过15 mA，应选电动势大的电源E2；当温度为80 ℃时，滑动变阻器接入电路的最小电阻为R＝－R t＝350.9 Ω，故滑动变阻器应选R2.(2)因电路中有电源，排查电路故障应选用多用电表的直流电压挡，故选C.(3)只有b、c间断路，表笔接入a、b间时，电表与电源之间不能形成闭合电路，则电表指针不偏转，表笔接入a、c间时，能形成闭合电路，电表指针发生偏转．(4)欲使衔铁在50 ℃被吸合，由表中数据可知，此时热敏电阻的阻值为108.1 Ω，操作步骤应是先断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω，闭合开关，调节滑动变阻器的阻值，观察到继电器的衔铁被吸合，然后断开开关，将电阻箱从电路中移除，再将热敏电阻接入电路原位置，故步骤顺序应为⑤④②③①.答案：(1)E2R2(2)C(3)不偏转偏转(4)⑤④②③①。

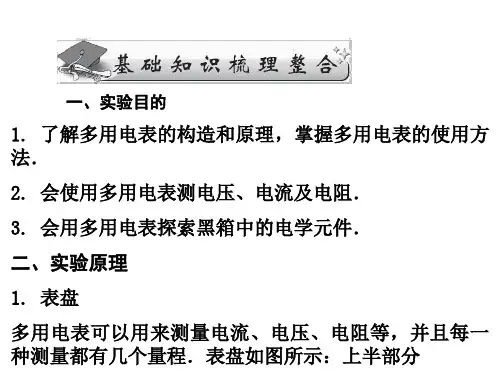

实验练习使用多用电表
2．多用电表的面板示意图如图所示．在正确操作 的情况下：
(1)若选择开关的位置如灰箭头所示，则测量的物理量 是 直流电压 ，测量结果为 1.20 V ． (2)若选择开关的位置如白箭头所示，则测量的物理量 是 直流电流 ，测量结果为 48 mA ．
7. 研究二极管的单向导电性，利用多用电表的欧姆 挡测二极管两个引线间的电阻，确定正负极．
8. 探索黑箱内的电学元件.
判断目 应用挡
的
位
现象
电源
电压挡
两接线柱正、反接时均无示数说明无 电源
电阻 欧姆挡 两接线柱间正、反接时示数相同
二极管 欧姆挡 正接时示数较小，反接时示数很大
电容器
欧姆挡
指针先指“0 Ω”后逐渐增大到“∞”， 且指针偏转越来越慢
(6)无论用多用电表进行何种测量(限于直流)，电流 都应该从红 色表笔经正____插孔流入电表．
【巩固基础】
1．某同学用表盘如图所示的多用电表测量部分电子元 件．
①用多用电表正确测量了一个约10 Ω的电阻后，需要继 续测量一个阻值大约是2 kΩ左右的ห้องสมุดไป่ตู้阻．请选择以下必 须的步骤，按操作顺序写出： DBEF .
(3)若选择开关的位置如黑箭头所示，则测量的物理 量是 电阻 ，测量结果为 1.6 kΩ ．
(4)若选择开关的位置如黑箭头所示，正确操作后发 现指针的偏转角很小，那么接下来的正确操作步骤 应该依次为： 改用×1 kΩ倍率 ， 重新欧姆调零 ，
测量、读数 ．
(5)全部测量结束后，应该选择开关拨到 OFF挡 或 者 交流电压最高挡 ．
2021届高考物理必考实验十一：练习使用多用电表【含答案】
2021届高考物理必考实验十一：练习使用多用电表一、电流表与电压表的改装1．改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g2.校正(1)电压表的校正电路如图所示，电流表的校正电路如图所示．(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理(多用电表测电阻原理)1．构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x . 2．工作原理闭合电路欧姆定律，I ＝ER g ＋R ＋r ＋R x .3．刻度的标定红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲) (2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)． 四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流．①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮．(3)欧姆表读数时注意乘以相应挡位的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一次挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路.【典例1】(2019·安徽皖江名校联盟摸底大联考)某实验小组在练习使用多用电表时，他们正确连接好电路如图7甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无读数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表读数为________Ω；图丁中的电流表读数为________mA.(2)操作步骤④中，多用电表红表笔应接________(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，同学们还计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．【答案】(1)24 38.0 (2)e(3)B (4)1.48【解析】(1)欧姆表的读数为24×1Ω＝24Ω，电流表的最小分度是1mA，需估读到0.1mA，所以图丁中的电流表读数为38.0mA.(2)根据电流必须从电流表正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流表在e端为负极，即电流经过电流表的方向为d→e，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e点．(3)将多用电表两表笔分别接在a、c上，多用电表的指针不偏转，说明ac间有断路．将多用电表两表笔分别接在b、c上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)由操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，则知欧姆表的内阻为R欧＝15Ω.根据闭合电路欧姆定律得：I＝E′R0＋R mA＋R欧，又R0＋R mA＝24Ω，故E′＝I(R0＋R mA＋R欧)＝38.0×10－3×(24＋15) V≈1.48V.变式1(2017·全国卷Ⅲ·23)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)【答案】(1)黑(2)B (3)160 880 (4)1.47mA1．10kΩ 2.94V【解析】(1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1mA 的电流挡，由并联电路两支路电流与电阻成反比知，R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160Ω. 当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120Ω，两端电压为0.12V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88V ，则R 4电阻为880Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5mA ，读数为 1.47mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5V ，读数为2.94V.【典例2】(2019·辽宁大连市第二次模拟)如图9甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E ＝1.5V ，内阻r ＝1Ω，灵敏电流计满偏电流I g ＝10mA ，内阻r g ＝90Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”．(1)多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示．将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________Ω.某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________Ω.(2)若将选择开关旋至“×1”，则需要将灵敏电流计________(选填“串联”或“并联”)一阻值为________Ω的电阻，再进行欧姆调零．(3)某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________(填选项前的字母)．A ．欧姆表的表笔A 、B 应分别接二极管的C 、D 端 B ．双手捏住两表笔金属杆，测量值将偏大C ．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零D ．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω 【答案】(1)150 70 (2)并联 10 (3)AC【解析】(1)设欧姆表总内阻为R ，短接时有：E ＝I g R ，代入数据计算得：R ＝150Ω；当半偏时有：E ＝12I g (R＋R 中)，所以R ＝R 中，所以选择的是“×10”挡位，根据题图丙可知读数为70Ω. (2)开关旋至“×1”，此时内阻R ′＝R 中＝15Ω，短接时电流I m ＝ER ′＝100mA ，所以给表头并联一个分流电阻R 0，根据欧姆定律：R 0＝I g r gI m －I g＝10Ω. (3)二极管具有单向导电性，由于表笔A 与欧姆表内部电源正极相连，故需要表笔A 、B 应分别接二极管的C 、D 端，A 正确；实验测量时，手不能触碰金属杆，否则会将自身电阻并联进电路，测量值偏小，B 错误；若采用“×100”倍率测量时，发现指针偏角过大，说明电阻对该挡位太小，所以应该换小挡位，即“×10”倍率，且要重新进行欧姆调零，C 正确；欧姆表表盘刻度不均匀，“左密右疏”且越往左阻值越大，所以测量值应小于175Ω，D 错误．变式2 如图甲为一个多用电表的表盘，图中S 、K 、T 为三个可调节部件，该多用电表用作欧姆表的原理图如图乙．(1)现用此多用电表测量一个阻值约为十几欧的定值电阻，主要操作步骤如下：①调节可调部件________，使电表指针停在表盘左侧零刻度位置；②调节可调部件________，选择“×1”挡位置；③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调节部件________，使表笔指针指向右侧零刻度位置；④将红、黑表笔的笔尖分别接触电阻的两端，由表头指针示数得出该电阻的阻值．(2)选择欧姆表的“×1k”挡，两表笔笔尖相互接触且调零时，图乙中电源电动势和内阻分别为E、r，表头G的内阻为R g，滑动变阻器的阻值为R，则表头G的满偏电流I g＝________(用题给符号表示)；再把表笔的笔尖和某电阻接触，欧姆表的示数如图丙，若电源电动势E＝6V，则通过表头G的电流I＝________mA.【答案】(1)①S②K③T(2)ER＋R g＋r0.2【解析】(1)①多用电表的使用首先进行机械调零：调节可调部件S，使电表指针停在表盘左边的零刻度位置；②调节可调部件K选择合适的挡位：因电阻约为十几欧，为使指针指在中央刻度附近，则选择欧姆表的“×1”挡位即可．③欧姆表选好挡后要进行欧姆调零，短接红、黑表笔，调节T，使得电表指针指向右边的零刻度位置．(2)两表笔笔尖相互接触且调零时R x＝0，此时电流为满偏电流I g，由闭合电路的欧姆定律E＝I g(r＋R＋R g)，则可得I g＝ER＋R g＋r；欧姆表选择的“×1k”挡，中值电阻值为15×1000Ω，则RΩ＝R g＋R＋r＝15×1000Ω，而E＝6V，则I g＝ERΩ＝615000A＝0.4mA，现接待测电阻后指针所在位置读得R x＝15×1000Ω，则I＝ERΩ＋R x＝0.2mA.【典例3】在“练习使用多用电表”的实验中,某同学用多用电表的欧姆挡测量阻值为十几千欧的电阻R x。
高中物理(新人教版)必修第三册：实验：练习使用多用电表【精品课件】
二、使用多用电表
二、使用多用电表
1.认识多用电表
2.使用多用电表
（1）测电压
（2）测电流
（3）测电阻
（4）测二极管电阻
红高黑低
红进黑出
电阻调零
Rx
对二极管，黑笔流向红笔
