双向触发二极管
双向触发二极管的检测
双向触发二极管的检测

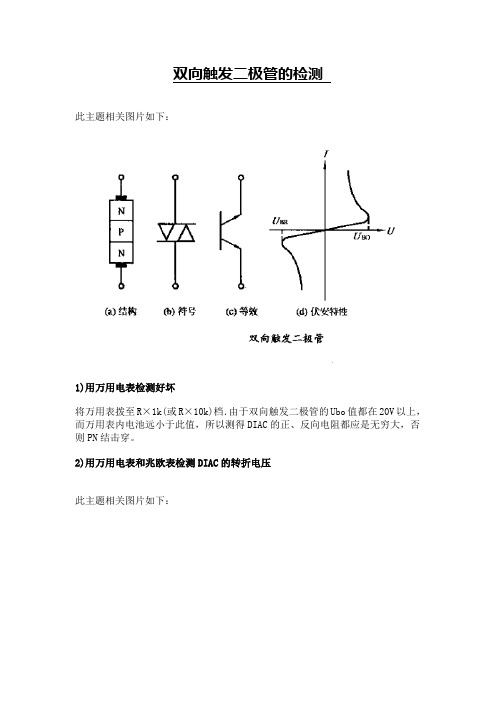

此主题相关图片如下：
1)用万用电表检测好坏
将万用表拨至R×1k(或R×10k)档．由于双向触发二极管的Ubo值都在20V以上，而万用表内电池远小于此值，所以测得DIAC的正、反向电阻都应是无穷大，否则PN结击穿。
2)用万用电表和兆欧表检测DIAC的转折电压
此主题相关图片如下：
首先按图接好电路，测试中由兆欧表提供击穿电压，并用直流电压表测量DIAC 的Ubo值。
然后调换管子电极，测出Ubo值。
最后检查转折电压的对称性。
由于DIAC有双向对称的特点，可从两次测量值中任选一个定为Ubo，则另一个测量值便为Ubr，由此可算得△Ub值，进而检查管子对称性情况。
db4触发二极管参数
db4触发二极管参数摘要：1.引言2.DB4 触发二极管的定义和特点3.DB4 触发二极管的主要参数4.DB4 触发二极管参数的测试和调整5.结论正文：【引言】在电子元器件中，触发二极管是一种重要的半导体器件，被广泛应用于各种触发电路和保护电路中。
其中，DB4 触发二极管以其稳定性能和可靠质量，成为了众多触发二极管中的佼佼者。
本文将为您详细介绍DB4 触发二极管的参数及其测试和调整方法。
【DB4 触发二极管的定义和特点】DB4 触发二极管，又称双向硅控整流器，是一种半导体二极管电子器件。
它具有双向导通特性，可以在正负两个方向导通，同时具有电压、电流控制的特点。
这使得DB4 触发二极管在触发电路和保护电路中具有很高的灵活性和稳定性。
【DB4 触发二极管的主要参数】DB4 触发二极管的主要参数包括：1.正向电压（Vf）：正向电压是指二极管正向导通时的电压。
DB4 触发二极管的正向电压范围为0.2~0.3V。
2.反向电压（Vr）：反向电压是指二极管反向不导通时的电压。
DB4 触发二极管的反向电压范围为100~200V。
3.触发电流（Itr）：触发电流是指使二极管导通的最小电流。
DB4 触发二极管的触发电流范围为5~20μA。
4.动态响应特性：动态响应特性是指二极管从关态到开态的时间。
DB4 触发二极管的动态响应特性较快，一般在纳秒级。
【DB4 触发二极管参数的测试和调整】为了确保DB4 触发二极管的性能，需要对其参数进行测试和调整。
一般可通过以下方法进行：1.静态测试：使用万用表或示波器测量二极管的正向电压、反向电压和触发电流等参数。
2.动态测试：通过给定的触发信号，观察二极管是否能够快速响应并导通。
3.调整：如发现参数异常，可以通过调整二极管的偏置电压或触发信号来达到所需的参数要求。
【结论】DB4 触发二极管以其优秀的性能和稳定的质量，广泛应用于各种触发电路和保护电路中。
双向二极管原理
双向二极管原理
双向二极管，也被称为双向可控硅（TRIAC），是一种半导体器件，具有双向导通特性。
它可以在两个方向上导通电流，类似于两个反向并联的二极管。
双向二极管通常由PNPN结构
组成，其中P层和N层分别代表正向和反向电流的导通。
当
正向或反向电压施加到双向二极管上时，器件将导通并通过电流。
双向二极管的主要作用是充当开关，控制交流电路的通断。
它可以在两个方向上导通电流，因此在相位控制应用中非常常见。
当交流电压的波形穿过零点时，双向二极管可以断开电路，当交流电压的波形达到设定的阈值时，双向二极管可以导通电路。
这样，通过控制触发角度，可以实现对交流电路的精确控制。
双向二极管的工作原理基于PNPN结构。
当正向电压施加时，P层的正向电荷与N层的反向电荷相结合，形成涌向P层的电流。
当反向电压施加时，P层的反向电荷与N层的正向电荷相结合，形成涌向N层的电流。
这种结构使得双向二极管可以
在两个方向上导通。
需要注意的是，双向二极管通常需要通过触发器来控制其导通。
触发器可以调整触发角度，从而控制双向二极管的导通起始点。
通过改变触发角度，可以改变交流电路中电流的导通时间，实现调光、调速等功能。
总之，双向二极管是一种具有双向导通特性的半导体器件。
它可以在两个方向上导通电流，并通过调整触发角度实现对交流
电路的精确控制。
在交流电路中，它通常充当开关，用于控制电路的通断。
双向触发二极管
双向触发二极管
双向触发二极管（也称作双功能二极管）是一种典型的双极型半导体元件，它能够控制电路的正向和反向运行流向，十分适用于数字信号和高速逻辑电路。
双功能二极管可以将较低电压的脉冲信号转换为电路上较高电压的脉冲信号，从而实现信号转换和放大的功能，广泛应用于电脑、汽车、家用电器等领域。
双向触发二极管是以场效应晶体管（FET）、晶体管（T）以及其他器件为基础，以电压触发的方式实现双极型元件的功能，它是由两个开关组成，分别用于控制正向流向和反向流向，分为正向极性和反向极性，其中正向极性用于控制正向流向，反向极性用于控制反向流向，通过不同极性开关控制电流流向，来实现双功能。
双向触发二极管的特性非常突出，可以有效过滤外界干扰，抑制高频干扰，提升信号质量，主要用于脉冲转换、信号的放大、抗干扰以及抗衰减等，对高速逻辑电路、数字信号、模拟信号处理非常有用。
双向触发二极管的应用非常广泛，并且其连接方式也比较简单，可以与其他半导体元件配合使用，应用于脉冲转换、信号放大、脉冲延迟、模拟量数据转换等领域。
由于双向触发二极管对外界干扰抗干扰功能强，并且能有效抑制高频干扰，可以用于电脑、汽车、家用电器等高精度电路设计中。
双向触发二极管具有成本低、性能良好、可靠性高等优势，可以满足消费类电子产品的要求，甚至可以使用在汽车、航空航天、医药等特殊工业领域。
总之，双向触发二极管既可以用于应用普遍的消费类电子产品，也可以用于特殊场合，可以将较低电压的脉冲信号转换为电路上较高电压的脉冲信号，从而实现信号转换和放大的功能，十分适用于数字信号和高速逻辑电路。
双向触发二极管db（ＰＤＦ）
DB3/DB4/DC34®April 1995TRIGGER DIODESDO 35(Glass)V BO :32V /34V /40V VERSIONS LOW BREAKOVER CURRENTFEATURESSymbol ParameterValue Unit R th (j-a)Junction to ambient 400°C/W R th (j-l)Junction-leads150°C/WHigh reliability glass passivation insuring parameter stability and protection against junction contamination.DESCRIPTIONSymbol ParameterValue Unit P Power dissipation on printed circuit (L =10mm)Ta =65°C 150mW I TRM Repetitive peak on-state currenttp =20µs F=100Hz2A Tstg TjStorage and operating junction temperature range-40to +125-40to +125°C °CABSOLUTE RATINGS (limiting values)THERMAL RESISTANCES 1/4SymbolParameterTest ConditionsValue UnitDB3DC34DB4V BOBreakover voltage *C =22nF **see diagram 1MIN 283035V TYP 323440MAX363845[I+V BO I-I-V BO I]Breakover voltage symmetryC =22nF **see diagram 1MAX ±3V I ∆V ±I Dynamic breakover voltage *∆I =[I BO to I F =10mA]see diagram 1MIN 5V V O Output voltage *see diagram 2MIN 5V I BO Breakover current *C =22nF **MAX 10050100µA tr Rise time *see diagram 3TYP 1.5µs I BLeakage current *V B =0.5V BO max see diagram 1MAX10µA *Electrical characteristic applicable in both forward and reverse directions.**Connected in parallel with the devices.ELECTRICAL CHARACTERISTICS (Tj =25°C)DIAGRAM 1:Current-voltage characteristics DIAGRAM 2:Test circuit for output voltageDIAGRAM 3:Test circuit see diagram 2.Adjust R for lp=0.5A10mAI BO I B-V+V+I F-I F0,5V BOV BOV10k500k220V 50Hz0.1FD.U.TV OR =2090%l p10%t rDB3/DB4/DC342/4204060801001201401600102030405060708090100110120130Tamb (C)oP (mW)Fig.1:Power dissipation versus ambient tempera-ture (maximum values)255075100125Tj(C)o1.081.061.041.021.00VBO[Tj]VBO[Tj=25C]oFig.2:Relative variation of V BO versus junction temperature (typical values)0.010.1110100100010000tp (s)2F =100HzTj initial =25CoI (A)TRM Fig.3:Peak pulse current versus pulse duration (maximum values)DB3/DB4/DC343/4Information furnished is believed to be accurate and reliable.However,SGS-THOMSON Microelectronics assumes no responsability for the consequences of use of such information nor for any infringement of patents or other rights of third parties which may result from its use.No license is granted by implication or otherwise under any patent or patent rights of SGS-THOMSON Microelectronics.Specifications mentioned in this publication are subject to change without notice.This publication supersedes and replaces all information previously supplied.SGS-THOMSON Microelectronics products are notauthorized for use as critical components in life support devices or systems without express written approval of SGS-THOMSON Microelectronics.©1995SGS-THOMSON Microelectronics -All rights reserved.Purchase of I 2C Components by SGS-THOMSON Microelectronics,conveys a license unde r the Philips I 2C Patent.Rights to use these components in an I 2C system,is granted provided that the system conforms tothe I 2C Standard Specifications as defined by Philips.SGS-THOMSON Microelectronics GROUP OF COMPANIESAustralia -Brazil -France -Germany -Hong Kong -Italy -Japan -Korea -Malaysia -Malta -Morocco -The Netherlands -Singapore -Spain -Sweden -Switzerland -Taiwan -Thailand -United Kingdom -U.S.A.Cooling method by convection and conduction Marking :type number Weight :0.15gPACKAGE MECHANICAL DATA (in millimeters)DO 35GlassPolarity :N A Stud torque :N Anote 2B A BC note 1note 1D DO/O/O /EE REF.DIMENSIONS NOTESMillimeters Inches Min.Max.Min.Max.A 3.050 4.5000.1200.1171-The lead diameter ∅D is not controlled over zone E 2-The minimum axial lengh within which the device may beplaced with its leads bent at right angles is 0.59”(15mm)B 12.70.500∅C 1.530 2.0000.0600.079∅D 0.4580.5580.0180.022E1.270.050DB3/DB4/DC344/4。
DB3双向触发二极管
DB3双向触发二极管,DB3双向触发二极管原理是什么FEATURESVBO：32V and 40VLOW BREAKOVER CURRENTDESCRIPTIONFunctioning as a trigger diode with a fixed voltage reference, the DB3/DB4 series can be used in co njunction with triacs for simplified gate control circuits or as a starting element in fluorenscent lamp ballasts.A new surface mount version is now available in SOT-23 package, providing reduced space and compatibility with automatic pick and place equipment.此型号器件提供多种品牌的品种双向触发二极管DB3工作原理：二极管、晶体二极管为一个P型和N型半导体半导体PN结的形成及其形成两边的界面空间电荷层，并建自建电场。
当外加电压不存在，是由于PN结两边载流子浓度差引起的扩散电流和自建电流所造成的，同时漂移，并在平衡状态。
当外面的世界有着积极的偏压，外电场与电场的相互自我抑制的作用，在消除承运人增加，从目前的扩散正向电流。
当外面世界的反向偏压，外电场和电场，以进一步加强自身建设，在某种形式的反向电压和反向偏置电压值无关的反向饱和电流i0 。
当反向电压应用到一定程度，PN结的空间电荷层的临界电场强度值承运人乘法过程中，大量的电子空穴对，有相当部分的数值反向击穿电流，击穿现象被称为二极管。
该类型的二极管有许多类型的二极管，根据半导体材料的使用，可分为锗二极管（葛管）和硅二极管（硅管）。
根据其不同用途，可分为探测器二极管，整流二极管，二极管调节器，开关二极管，隔离二极管，肖特基二极管，发光二极管等。
双向触发二极管
双向触发二极管双向触发二极管是一种可以在外部触发条件下改变输出状态的5-6脚型号的二极管，也称作触发器或触发单元。
这种器件有两个输入端口，能够识别输出端口执行特定操作，例如低电平或高电平响应，从而改变输出状态。
双向触发二极管也可以用于控制电器，如加热器、温度控制器和照明系统等。
它们可以通过处理不同的输入信号来控制外部设备，同时还可以帮助控制电路的开关状态。
它们通常与变压器或其他电子元件一起使用，用于在不同的动作阶段之间进行转换。
双向触发二极管还具有特殊的电气特性，能够实现延时、在低电平状态下脉冲复位、以及持续输出高电平。
此外，它还可以提供脉冲至高电平的转换功能，这能够帮助控制电路在脉冲模式下工作。
双向触发二极管的安装尺寸要求较小，允许更小的电子电路尺寸，同时可以提供更高的处理能力。
该类器件具有耐高温和低功耗特性，能够在恶劣环境条件下进行工作，而且价格也比较低廉，这些特性使其在很多工业应用中受到青睐。
双向触发二极管的结构是由两个基本部分组成：具有五个引脚的NPN号以及具有六个引脚的 PNP号。
它们的主要组件包括：放大器电路、触发信号处理电路、可调电容电路、控制电容电路及电流源电路等。
在触发过程中，在放大器电路和触发信号处理电路的结合处可以输出相应的脉冲信号，从而控制外部电路的状态。
双向触发二极管可以应用于汽车电子系统、通讯电路、家用电器和控制系统等多个领域。
它们可以用于调制、检测和稳定不同类型的信号，并能够有效地改善电子系统的运行性能。
总之，双向触发二极管是一种由双极型号组成的可以在外部触发条件下改变输出状态的智能型器件，它具有低成本、高可靠性、耐高温和低功耗等优点，可以被广泛的应用于各种电子系统中。
双向触发二极管主要参数和工作原理
双向触发二极管主要参数和工作原理工作原理：双向触发二极管可以实现电流在正向和反向之间的切换。
在正向触发模式下，当正向电压大于触发电压时，二极管处于导通状态，电流可以沿着正向方向流动；而在反向触发模式下，当反向电压大于触发电压时，二极管会变得导通，电流可以沿着反向方向流动。
主要参数：1.最大可反向电压(VRM):双向触发二极管可以承受的最大反向电压。
若超出此值，就会导致二极管击穿，无法正常工作。
2.触发电压(VT):双向触发二极管从正向触发到反向触发的电压门限。
当超过此电压，二极管就会切换到反向触发模式。
3.触发电流(IT):触发二极管的电流门限。
当电流大于此值时，二极管也会切换到反向触发模式。
4.正向导通电流(IF):在正向触发模式下，正向电流可以通过二极管。
5.反向导通电流(IR):在反向触发模式下，反向电流可以通过二极管。
双向触发二极管的工作原理基于PN结的电压和电流特性。
PN结是由一种n型半导体材料和一种p型半导体材料组成的，当正向电压施加在PN结上时，会使得n型材料变为电子富集区，p型材料变为空穴富集区，形成导电通道，电流可以流动；而当反向电压施加在PN结上时，会使得n型材料变为空穴富集区，p型材料变为电子富集区，导电通道被阻断，几乎不会有电流通过。
双向触发二极管的设计原理是针对特定的应用场景，例如开关电源、电动车辆和电能表等。
在这些应用中，通过对导通区开关的控制，可以实现对电流的双向调节和反向电流的回馈。
在电动车辆中，双向触发二极管可以用于实现电池充电和放电模式之间的切换。
总结起来，双向触发二极管是一种能够在正向和反向两种触发模式下工作的二极管。
它的工作原理是基于PN结的电压和电流特性，通过控制正向和反向电压或电流的变化，实现电流在正向和反向之间的切换。
其主要参数包括最大可反向电压、触发电压、触发电流、正向和反向导通电流等。
双向触发二极管在一些特定的应用领域中具有重要的作用，帮助实现电流的双向调节和反向电流的回馈。
双向二极管测量及参数
双向二极管测量及参数参0管子■ 备 注y <IQ > (V?典型值为3DVCV)典星值为30V<V)0«60.4双向触发二极管亦称二端交流器件( DIAC ),与双向晶闸管同时问世。
由于它结构简单、价格低廉，所以常用来触发双向晶闸管，构成过压保护电路、定时器等。
双向晶闸管的结构、 符号及等效电路如图1所示。
它属于三层构造、 具有对称性的二端半导体器件，可等效于基极开路、发射极与集电极对称的NPN 晶体管。
正、反向伏安特性完全对称，见图2。
当器件两端的电压 V 小于正向转折电压 V ( BO 时，呈高阻态；当 V > V ( BO 时进入负 阻区。
同样，当V 超过反向转折电压 V( BR 时，管子也能进入负阻区。
转折电压的对称性用/V(B )表示，/ V ( B ) = V ( BC ) — V ( BR ，一般要求/ V ( B ) v 2V 。
双向触发二极管的耐压值(V ( BC )大致分三个等级：20〜60V , 100〜150V , 200〜250V 。
图3是由双向触发二极管和平共处双向晶闸管组成的过压保护电路。
当瞬态电压超过 (BC )时，DIAC 导通并触发双向晶闸管也导通，使后面的负载免受过压损害。
F 面介绍用兆欧表和万用表检查双向触发二极管的方法。
VAN T(»]<l>)cc><b)籽号(c)辱效电裕DIAC 的 V(1)将万用表拨于RX 1k (或RX10档)，因为DIAC的V( BO值都20V以上，所以测量正、反向电阻值均为无穷大。
(2)按图4接好电路。
由兆欧表提供击穿电压，并用直流电压表测量DIAC的正向转折电压 (B0)。
然后调换DIAC的电极，测岀反向转折电压V( BR)o最后检查转折电压的对称性。
实例之一：选择ZC25-3型兆欧表，将500型万用表拨至50VDC档。
被测触发二极管为DB3型，其外形与检波二极管相似，管壳呈天蓝色。
双向二极管作用原理
双向二极管作用原理今天咱们来聊聊双向二极管这个神奇的小玩意儿，看看它到底有啥厉害的作用原理！双向二极管啊，就像是电路世界里的一个“机灵鬼”。
它可以在电路里左右逢源，双向导通！这可太有意思啦。
想象一下，普通的二极管就像个单行道，电流只能从一个方向通过。
但双向二极管不一样，它就像是个“双向通道”，电流可以从两个方向自由穿梭。
这就好比在一条路上，车辆不仅能从这边开到那边，还能从那边开回这边，是不是很神奇？为啥双向二极管能有这样的本领呢？这得从它的内部结构说起。
双向二极管的结构就像是两个背靠背连接的二极管，这样的特殊结构就让它具备了双向导通的能力。
当电路中的电压变化时，双向二极管就开始发挥作用啦。
比如说，电压突然升高，超过了某个阈值，双向二极管就会迅速导通，把多余的电压给分流掉，就像个勇敢的卫士，保护着其他元件不受过高电压的伤害。
而且哦，双向二极管在交流电路中也特别有用。
交流电流不是一会儿正一会儿负嘛，双向二极管就能轻松应对这种变化，保证电流的正常通过。
它还经常被用在一些特殊的电路里，像触发电路、保护电路等等。
比如说在一些需要精确控制电压的地方，双向二极管就能挺身而出，确保电压不会过高或者过低。
双向二极管的反应速度也特别快，一旦电压有异常，它能瞬间做出反应，就像个闪电侠一样，迅速行动。
再给你举个例子吧，假如电路是一个大舞台，其他元件是演员，那么双向二极管就是那个在后台默默守护的工作人员。
当演员们（其他元件）面临电压过高或者过低的危险时，双向二极管就会冲出来，解决问题，保证演出（电路工作）的顺利进行。
双向二极管虽然个头小，但是作用可大着呢！它就像是电路世界里的一颗小星星，虽然不太起眼，但是一直在默默地发光发热，为整个电路的稳定运行贡献着自己的力量。
怎么样，朋友，现在是不是对双向二极管的作用原理有了更清楚的了解啦？是不是觉得这个小小的元件超级厉害呢！。
