【精品试题】20届中考物理压轴培优练 专题10 电路故障(原卷版)
压轴专题10 电路故障
一．选择题（共17小题）
1．（2019•武汉模拟）某同学利用如图所示电路进行实验，闭合开关后，L l、L2正常发光，两个电表都有示数。
但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是（）
A．电压表断路B．电流表断路C．灯泡L1断路D．灯泡L2断路
2．（2018秋•汝阳县期末）如图所示的电路中，电源电压不变，闭合电键s后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）
A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路
3．（2018秋•岱岳区期中）王瑞同学按图正确连接好电路闭合开关后发现两电压表指针偏转角度相同。
为寻找
电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位
置没有任何变化。
由此可以推断（）
①L1可能短路②L2可能断路③L1短路同时L2断路④检测导线一定断路
A．只有④正确B．只有①②正确
C．只有③④正确D．只有①②④正确
4．（2019•官渡区一模）图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小。
用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数。
若故障只有一处，原因可能是（）
A．R1断路B．R1短路C．R2断路D．导线ac断路
5．（2018秋•龙口市期末）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮，他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如下表所示、则可以判定电路中的故障是（）
测试点a、b a、f a、e a、d
电压表有示数有示数有示数无示数
A．灯泡L1 短路B．灯泡L2短路
C．de段开路D．be段开路
6．（2018秋•深圳期末）在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。
小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压不为零，b、c间的电压为零，这说明（）
A．电源接线柱接触不良 B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良 D．灯泡灯丝断了或灯座接触不良
7．（2018•江岸区校级模拟）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，电流表指针不动，但电压表的指针发生了明显偏转。
现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表和电压表指针均指在零刻度，依据上述信息可以判断（）
A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了
C．电源接线处松脱D．电流表损坏了
8．（2019•襄阳）在如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）
A．可能是灯L断路，电流表的示数变小
B．可能是电阻R短路，电压表的示数变大
C．可能是灯L短路，电压表的示数变大
D．可能是电阻R断路，电流表的示数变小
9．（2018•徐汇区一模）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）
A．若灯L'亮，则可能是灯L断路
B．若灯L'亮，则一定是电阻R短路
C．若灯L'不亮，则可能是灯L短路
D．若灯L'不亮，则一定是电阻R断路
10．（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但
两电表指针仍明显偏转，造成此现象的原因可能是（）
A．甲灯泡短路B．乙灯泡短路
C．甲灯泡断路D．乙灯泡断路
11．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路
12．（2018•南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）
A．甲灯短路B．乙灯短路
C．甲灯断路D．乙灯断路
13．（2019•连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（）
A．L1短路B．L2短路
C．L1断路D．L2断路
14．（2018•长沙）小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
测量得出U ab＝0：U ac＝0：U cd＝6v；U ad＝6V；如果电路只有一处故障，则故障可能为（）
A．L1断路B．L1短路
C．L2断路D．L2短路
15．（2016•来宾）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）
A．灯L1短路B．灯L1断路
C．灯L2短路D．灯L2断路
16．（2016•湖里区模拟）如图所示，电路连接良好，电源电压为6V．闭合开关后，小灯泡L1、L2都不亮。
用电压表检测后，得到的结果是：U ab＝6V，U bc＝0V，U ac＝6V．则下列说法正确的是（）
A．一定是L1发生故障
B．一定是L2发生故障
C．若只有一个灯发生故障，则一定是L1短路
D．若两个灯同时发生故障，则L2一定短路
17．（2019•凉山州）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
二．填空题（共4小题）
18．（2018•金山区一模）如图所示的电路中，电源电压保持不变。
当电键S闭合后，小灯不亮，电压表V 有示数，已知小灯L、电阻R中仅有一个出现了故障。
则：
①电路中的故障可能是；
②为了进一步确定故障，采用以下三种方法进行判断：A．将电流表串联到电路中，观察电流表的示数；B．将原有电压表V改接在小灯L两端，观察电压表的示数；C．用完好的小灯L’替换电阻R，观察电压表的示数。
请判断以上三个方案中可行的是（选填字母“A、B、C”）。
19．（2019•上海一模）如图电路中有用电器R1、R2，闭合电键电路正常工作。
一段时间后，发现电流表示数有变化。
已知故障只发生在用电器上。
请根据题意写出可能的故障情况。
（1）如电流表示数变小且不为零，则故障是；
（2）如电流表示数变小且为零，则故障是。
20．（2019•长宁区一模）如图的电路中，电源电压为U且保持不变。
闭合电键S，发现有一只电表示数为零，若已知电路中有一处故障，且只发生在电阻R1或R2处，则
①请写出电路中可能发生的故障及相应电表的示数情况；；
②移动滑片P，发现两电表的示数均不发生变化，则电路中发生的故障是。
21．（2019•虹口区一模）在如图所示的电路中，电源电压为U且保持不变。
闭合电键S，发现电压表的示数不变，已知电阻R1、R2中仅有一个出现了故障。
请根据相关信息写出电压表的示数及相对应的故
障。

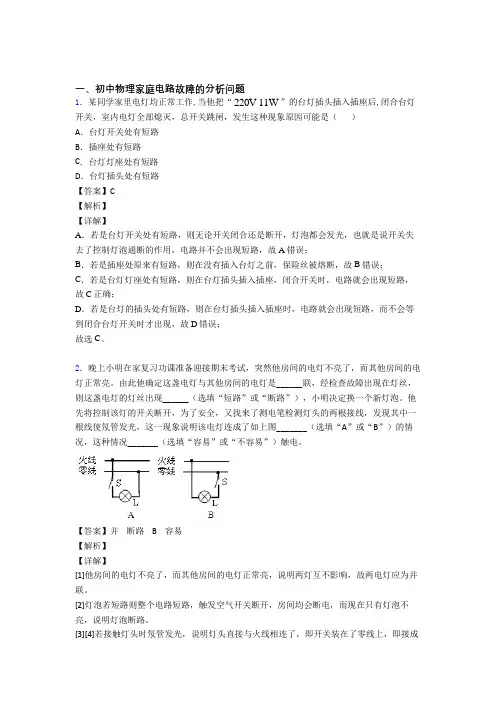

2020-2021中考物理家庭电路故障的分析问题-经典压轴题附答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
初中物理 电学之电路故障分析(压轴题)中考物理压轴题全揭秘精品(原卷版)
专题20 电学之电路故障分析一、选择题1.（2014·赤峰）如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大．则下列判断正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路2.（2014·揭阳）下图中的电路图和实物图相对应的是（）3.（2014·铁岭）对下列现象及其解释正确的是（）A．教室里的日光灯同时亮、同时灭，是因为各个灯之间是串联的B．遥控器能实现对电视机的遥控，是因为遥控器能发出紫外线C．厨房里的抽油烟机能把油烟吸走，是利用了浮力D．打开醋瓶能闻到酸味是因为分子在不停地做无规则运动4.（2014·抚顺）如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路B．L2断路C．电压表短路D．L2短路5.（2014·鞍山）如图所示电路，下列分析正确的是：A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等6.（2014·锦州）如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路7.（2014·黔西南州）如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A、L1断路B、L2断路C、L1短路D、L2短路8.（2014·兰州）在如图所示的电路中，电源电压保持不变，灯泡或中有一个发生了短路故障。
2020-2021备战中考物理与家庭电路故障的分析问题有关的压轴题附详细答案
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
2020中考物理压轴专题：电路故障分析(含答案)
2020中考物理压轴专题：电路故障分析（含答案）1.如图1所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。
为了找出故障原因,小华用电压表进行检测,发现ab间电压为0,ac间电压为3 V,bc间电压为3 V。
则电路故障可能是()图1A.L1断路B.L1短路C.L2断路D.L2短路2.如图2所示电路,电源电压为12 V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12 V,则电路发生的故障可能是()图2A.开关接触不良B.电流表断路C.滑动变阻器断路D.小灯泡断路3.如图3所示是小明同学测定小灯泡电阻的电路图,当闭合开关S时,发现灯L不亮,电流表、电压表均无示数。
若电路故障出现在灯L和滑动变阻器R中的一处,则下列判断正确的是()图3A.灯L短路B.灯L断路C.滑动变阻器R短路D.滑动变阻器R断路4.在如图4所示的电路中,闭合开关S后,小灯泡不发光,但电流表、电压表指针均有偏转,则电路可能发生的故障是()图4A.小灯泡被短路B.小灯泡灯丝断了C.小灯泡与灯座接触不良D.小灯泡实际功率比额定功率小得多5.小明按如图5所示的电路进行实验探究,两个灯的规格相同。
当开关S闭合时,其中一个灯亮,一个灯不亮,电压表有示数,则故障原因可能是()图5A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路6.如图6所示的电路中,当开关S闭合时,两灯均正常发光。
使用中发现两灯突然全部熄灭,电流表无示数,电压表示数增大,则故障可能是()图6A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路7.在如图7所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。
一段时间后,发现两个电表的示数都变大,则出现这种故障的原因可能是()图7A.R1短路B.R1断路C.R2短路D.R2断路8.如图8所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。
一段时间后,发现电路中至少有一个电表的示数变大,故障发生在电阻R1、R2上,其他元件仍保持完好。
2020-2021中考物理备考之电路类问题压轴培优易错试卷篇附答案
一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。
3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD 【解析】 【分析】 【详解】AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。

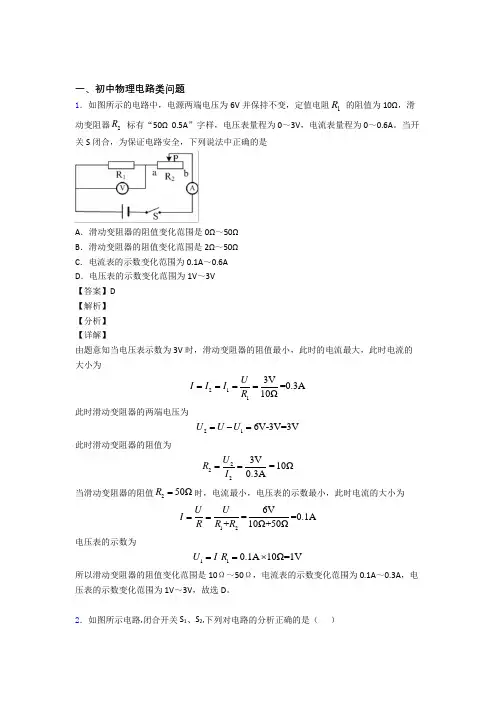

2020-2021备战中考物理备考之电路类问题压轴培优易错试卷篇含答案
